Como ligar fotocélulas 220 volts e 127 volts
Vamos ensinar como você pode ligar sua fotocélula ou relé fotoelétrico como alguns chamam
no mercado a alguns modelos de fotocélula de 3 fios e 4 fios vamos mostrar abaixo a ligação
de uma fotocélula de 4 fios em rede 220V para lâmpadas de 220V.

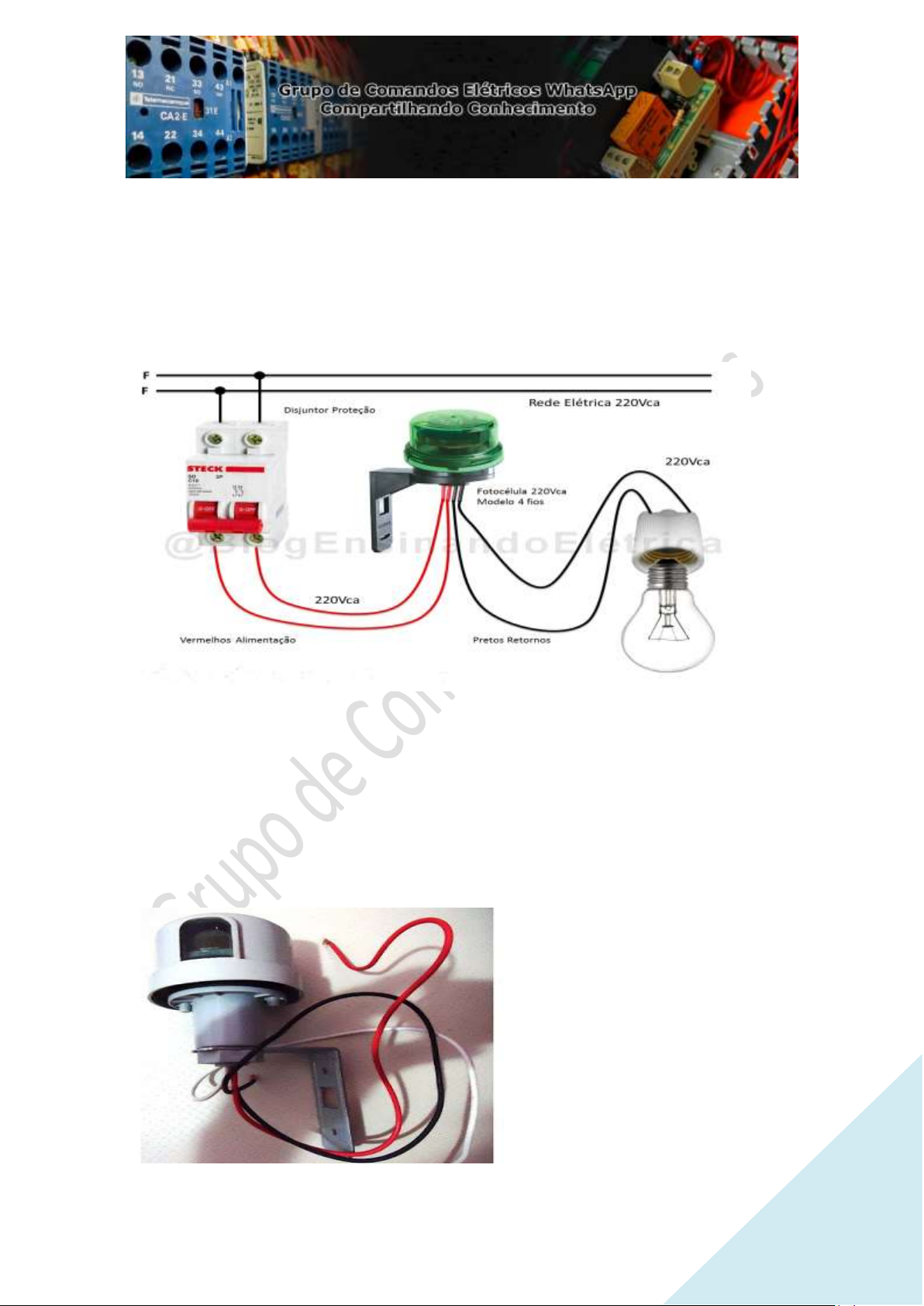

Vamos observar o primeiro esquema elétrico em 220 volts fotocélula de 4 fios.

Esse modelo de fotocélula de 4 fios, você precisa alimentar ela conforme exemplo acima, 2 fios
vermelho recebe 220 volts ou 2 fios preto é o retorno para a lâmpada ou as lâmpadas, lembre-
se essas fotocélula suporta até 1000 watts de potência então os conjuntos de lâmpadas ligadas
no circuito não pode ultrapassar o limite que a fotocélula suporta.
Vamos agora pessoal mostrar como você pode ligar aquelas fotocélulas de 3 fios elas podem
ser em 220 volts ou 127 volts, vamos ver um exemplo da ligação em 220 volts para as
lâmpadas em 220 volts.


 2

Observe abaixo o diagrama de ligação em rede de 220volts para acionar lâmpadas em 220
volts.

Repare que esse modelo de fotocélula é com base onde a troca se caso precisar você só retira
a "cabeça" e substitui a mesma, pois a base de fixação sempre será a mesma, a ordem de
ligação é a do esquema conforme instruções do fabricante Preto fase, vermelho retorno,
branco fase/retorno.

Lembre-se pessoal desligue a rede elétrica antes de fazer a manutenção ou instalação e nunca
ligue a fotocélula e os circuitos das lâmpadas sem proteção de disjuntores. Caso a soma de
cargas das lâmpadas forem ultrapassar os 1000 watts você rede acionar a carga das lâmpadas
através de um contator.
