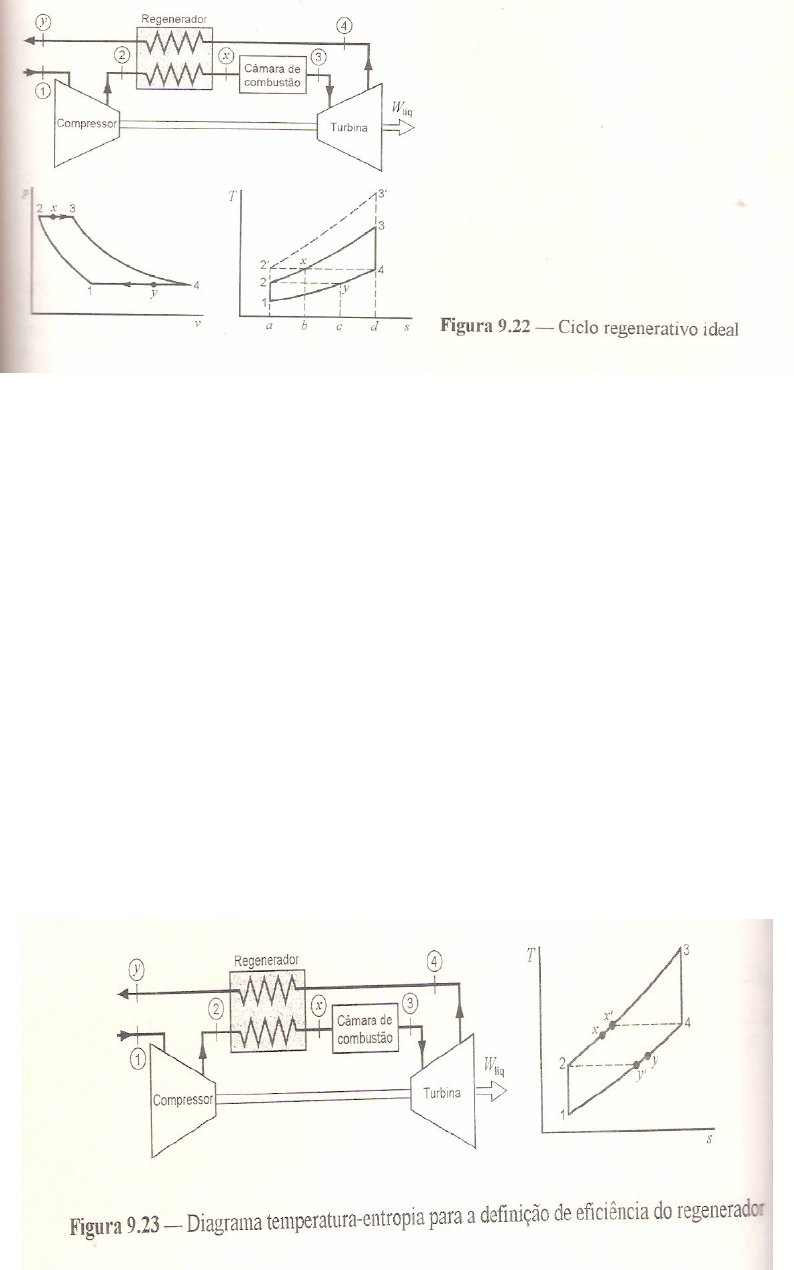

11.10 – Ciclo Simples de Turbina a gás com regenerador



 O rendimento desse ciclo com regeneração é obtido do seguinte
modo ( onde os estados são dados na Fig. 9.22):

ηtérmico = Wliq / qH =(wt - | wc|)/ qH qH = cP (T3 – Tx) wt = cP (T3 – T4)

Porém, para o regenerador ideal, T4=Tx e, portanto qH = wt.
Consequentemente,


ηtérmico = 1 – T1/T3 (P2/P1)
(k-1/k)



Exemplo 10

Se um regenerador for incorporado ao ciclo do exemplo 8, determine o
rendimento térmico do ciclo.



11.11 – Ciclo ideal da turbina a gás, utilizando compressão em vários
estágios com resfriamento intermediário, expansão em vários estágios
com reaquecimento e regenerador

 O ciclo Brayton é o ciclo ideal para a central de potência baseada na
turbina a gás. O compressor e a turbina no ciclo ideal são adiabáticas
reversíveis. Veremos, no próximo exemplo, o que acontece com o ciclo se
trocarmos estes dois equipamentos por outros que operam reversível e
isotérmicamente.

Exemplo 11

 Um ciclo ideal a ar Brayton opera com os mesmos estados
fornecidos pelo exemplo 8. Entretanto, neste ciclo, a turbina e o
compressor operam de modo reversível e isotérmico. Calcule o trabalho
consumido no compressor e o fornecido pela turbina e compare estes
resultados com aqueles do exemplo8.




11.12 – Ciclo-padrão a ar para propulsão a jato

 Neste ciclo, o trabalho efetuado pela turbina é exatamente o
suficiente para acionar o compressor. Os gases são expandidos na turbina
até uma pressão tal que o trabalho da turbina é exatamente igual ao trabalho
consumido no compressor. Então, a pressão de saída da turbina será
superior a do meio envolvente e o gás pode ser expandido num bocal até a
pressão deste meio. Como os gases saem do bocal a alta velocidade, estes
apresentam uma variação de quantidade de movimento e disto resulta um
empuxo sobre o avião no qual o motor está instalado. O ciclo-padrão a ar é
mostrado na Fig. 9.27. Este ciclo opera de modo similar ao ciclo de
Brayton e a expansão no bocal é modelada como adiabática e reversível.

Exemplo 12
 Considere um ciclo ideal de propulsão a jato no qual o ar entra no
compressor a 0,1 MPa e 15°C. A pressão de saída do compressor é de
1MPa e a temperatura máxima é de 1100/C. O ar expande na turbina até
uma pressão tal que o trabalho da turbina é exatamente igual ao trabalho no
compressor. Saindo da turbina, o ar expande num bocal, adiabática e
reversivelmente, até 0,1 MPa. Determine a velocidade do ar na seção de
saída do bocal.


11.13 – Ciclo-padrão a ar Otto
 O ciclo padrão Otto é um ciclo ideal que se aproxima o motor de
combustão interna de ignição por centelha. Admitindo-se que o calor
específico do ar seja constante, determina-se o rendimento térmico deste
ciclo do seguinte modo:
ηtérmico = QH - QL = 1-QL = 1- mcv (T4 – T1) = 1 - T1 (T4 / T1 – 1)
 QH QH mcv (T3 – T2) T2 (T3 / T2 – 1)

Além disso, observamos que

 T2 = (V1 / V2 )
k-1
 = (V4 / V3 )
k-1
 = T3
 T1 T4

Portanto,

 T2 = T3
 T1 T4
e

ηtérmico = 1 – T1 = 1 – (rv)
1-k
 = 1 - 1__
 T2 (rv)
1-k

Onde

rv = relação de compressão = V1 = V4
 V2 V3
 Alguns pontos importantes nos quais o motor de ignição por centelha
de ciclo aberto se afasta do ciclo-padrão são os seguintes:
• Os calores específicos dos gases reais aumentam com o aumento de
temperatura.
• O processo de combustão substitui o processo de transferência de
calor a alta temperatura e a combustão pode ser incompleta.
• Cada ciclo mecânico do motor envolve um processo de alimentação
e de descarga e, devido as perdas de carga dos escoamentos nas
válvulas, são necessárias uma certa quantidade de trabalho para
alimentar o cilindro com ar e descarregar os produtos da combustão
no coletor de escapamento.
• Existe uma transferência de calor significativa entre os gases e as
perdas do cilindro.
• Existem irreversibilidades associadas aos gradientes de pressão e
temperatura.

Exemplo 13
 A relação de compressão num ciclo-padrão a ar Otto é 8. No inicio
do curso de compressão a pressão é igual a 0,1 MPa e a temperatura é
15°C. Sabendo que a transferência de calor ao ar, por ciclo, é igual 1800
kJ/kg de ar, determine:
1. A pressão e a temperatura no estado final de cada processo do ciclo.
2. O rendimento térmico.
3. A pressão média efetiva.


11.14 – Ciclo-padrão de ar Diesel

 Neste ciclo, o calor é transferido ao fluido de trabalho a pressão
constante. Este processo corresponde à injeção e queima do combustível no
motor Diesel real.
 O rendimento do ciclo-padrão Diesel é dado pela relação

ηtérmico = 1-QL = 1- cv (T4 – T1) = 1 - T1 (T4 / T1 – 1)
 QH cv (T3 – T2) kT2 (T3 / T2 – 1)

Exemplo 14

 Um ciclo-padrão de ar Diesel apresenta relação de compressão igual
a 18 e o calor transferido ao fluido de trabalho, por ciclo, é 1800 kJ/kg.
Sabendo que o inicio do processo de compressão, a pressão é igual a 0,1
MPa e a temperatura é 15°C, determine:
1. A pressão e a temperatura em cada ponto do ciclo.
2. O rendimento térmico.
3. A pressão média efetiva.


11.15 – Ciclo Stirling

 Os motores baseados no ciclo de Stirling têm sido desenvolvidos
como motores de combustão externa com regeneração. O significado da
regeneração pode ser visto na Fig. 9.31. Note que a transferência de calor
para o gás no processo 2-3, corresponde a área 2-3-b-a-2, é exatamente
igual a transferência de calor do gás no processo 4-1, corresponde a área 1-
4-d-c-1. Assim, no ciclo ideal, todo calor transferido ao ciclo, QH, é
fornecido no processo de expansão isotérmica 3-4 e toda a rejeição de calor
QL, ocorre no processo de compressão isotérmica. Como todas as
transferências de calor ocorrem em processos isotérmicos, a eficiência
deste ciclo é igual a eficiência do ciclo de Carnot que opera entre as
mesmas temperaturas.
