Material de Apoio – Aulão P2 – FIS233
Centroide
• Por integração
Definir um elemento de área (dA). Definir a coordenada x do centroide do elemento
�̅�𝑒𝑙. Calcular a integral
�̅� =
∫ �̅�𝑒𝑙𝑑𝐴
∫𝑑𝐴

Definir um elemento de área (dA). Definir a coordenada y do centroide do elemento
�̅�𝑒𝑙. Calcular a integral
�̅� =
∫ �̅�𝑒𝑙𝑑𝐴
∫𝑑𝐴

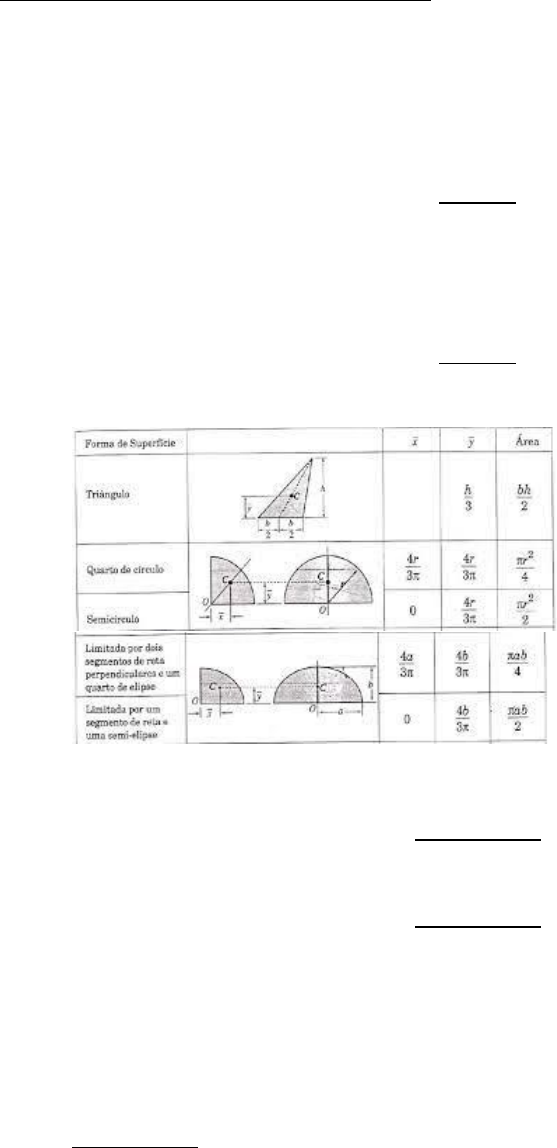

• Tabelas


• Áreas compostas
Áreas que se somam
�̅� =
𝑥1̅̅̅𝐴1 + 𝑥2̅̅ ̅𝐴2
𝐴

áreas que se subtraem
�̅� =
𝑥1̅̅̅𝐴1 − 𝑥2̅̅ ̅𝐴2
𝐴

Treliças
• Barras retilíneas com pinos somente nas extremidades;
• Para equilibro da treliça: forças nas treliças somente podem ter direção do eixo da treliça, para
momento zerar, ou seja, só podem estar comprimidas ou tracionadas.

• Método dos nós:
O método analisa todas as barras de uma treliça
Passo a passo:
1) Primeiramente calcula-se as ações nos vínculos equilibrando toda a treliça como corpo rígido
(∑𝐹=0; ∑𝑀=0);
2) Aplica-se o método: Analisa casa nó em separado. O nó recebe forças das barras que se encontram
nesse ponto, a direção destas forças é a direção do eixo da barra. Adota-se um sentido, que será
corrigido pelo sinal ao encontrar o modulo da força. Equilibra-se o nó ∑𝐹=0.
3) Analisar se barra está comprimida ou tracionada;



• Método das seções
O método analisa barras especificas.
Passo a passo:
1) Primeiramente imagina-se um corte que contemple as barras que foram pedidas pelo exercício e que faça
a divisão da estrutura em duas seções;
2) Escolhe-se uma das duas seções para aplicar o método (dar preferência a seção que não possuir vínculos,
se existir). Caso tenha vínculos, calcular as ações dos vínculos equilibrando a estrutura inteira;
3) Aplica-se o método: Desenha toda a seção escolhida, com ações dos vínculos (quando houver) e forças que
as barras cortadas fazendo no nó (estas forças tem direção do eixo da barra, sentido é colocado arbitrário).
Aplicar condições de equilibro de corpo (∑𝐹=0; ∑𝑀=0)
4) Analisar se barra está comprimida ou tracionada;

Passo 1 e Passo 2

Passo 4

Estruturas não treliçadas
• Corpos compostos por peças
• Suas peças nem sempre são treliças
Passo a passo
1) Colocar ações nos vínculos e tentar calcular usando equilíbrio da estrutura inteira (tratando como
corpo rígido)
1.1- Caso não conseguir encontrar, guardar equações
2) Desmembrar barra de interesse, colocando forças onde havia ligação de pino. (uma força na horizontal
e uma na vertical. Exceção: colocar uma força na direção da barra, quando barra que estava
anteriormente conectada naquele pino fosse uma treliça)
3) Equilibrar a barra desmembrada, usando ∑𝐹=0; ∑𝑀 =0
4) Caso não seja suficiente, desmembrar outra barra que estava conectada à anterior, lembrando que as
forças terão mesmo modulo, e sentido contrário. Equilibrar a barra.
