Fundações - AT - SG
A água é um grande problema para a engenharia. Especialmente para fundações e estruturas de contenção.
Mais especificamente, no caso dos muros de contenção, a presença não prevista da água pode levar à rup-
tura da estrutura de contenção. A água acaba se acumulando no tardoz da estrutura, gerando uma carga
adicional.

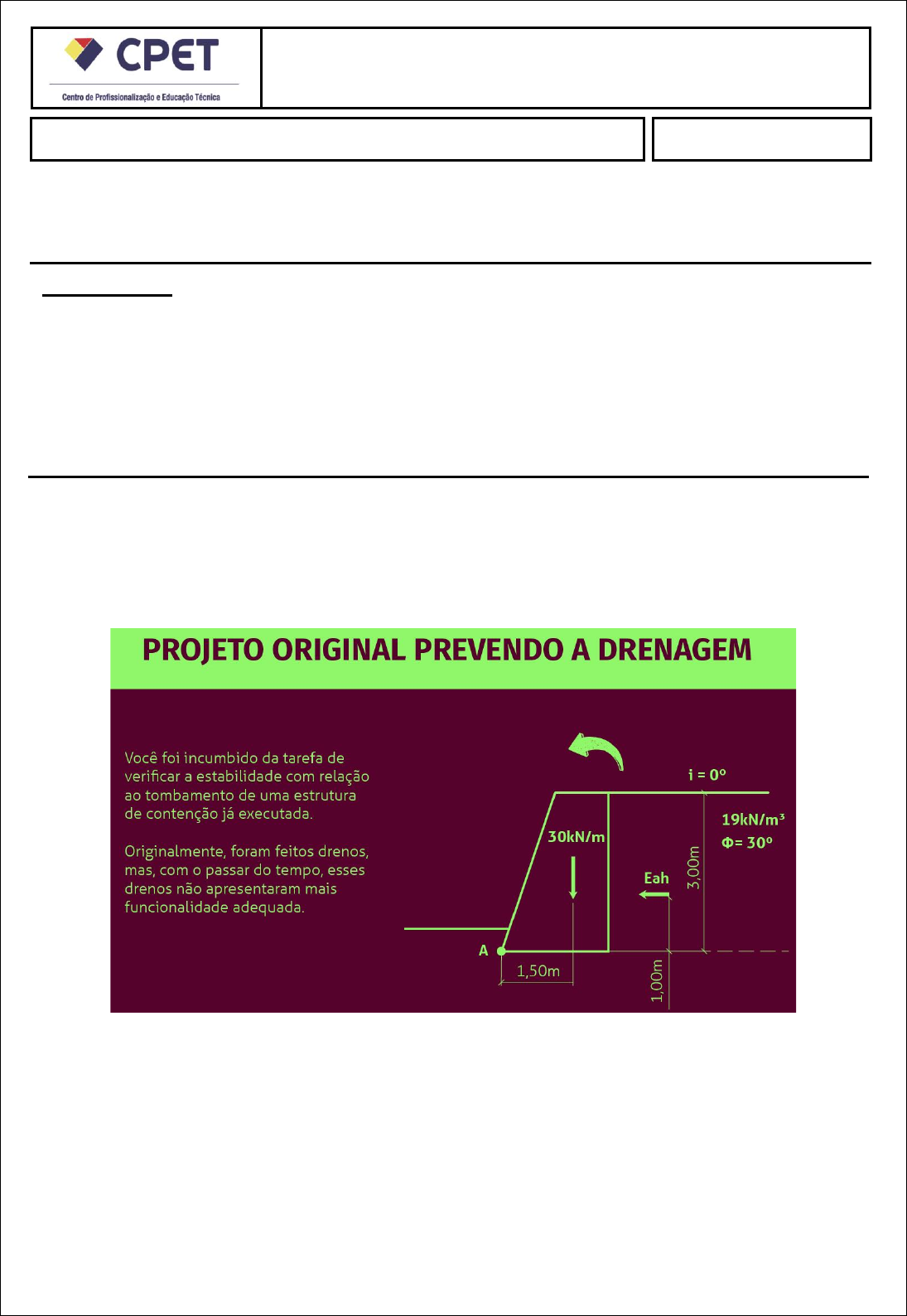

Acompanhe, na imagem a seguir, qual incumbência lhe foi designada como engenheiro.


Deseja-se, portanto, saber:
Observação: Para uma resposta mais assertiva, descreva como você encontrou os resultados apresentados.

a) Qual era o coeficiente de segurança original com relação à instabilidade de tombamento da
estrutura? Ele atendia a condição do fator de segurança mínimo?

Momento Resistente (Mr):
Peso do muro (W): W = γ * V = 19 kN/m³ * 3 m³ * 1 m = 57 kN
Braço do peso (Bp): Bp = 1,5 m / 2 = 0,75 m
Mr = W * Bp = 57 kN * 0,75 m = 42,75 kNm



Momento Solicitante (Ms):
Empuxo de terra (Ea): Ea = 0,5 * γ * H² * Kp = 0,5 * 19 kN/m³ * 3 m² * 3 = 85,5 kN
Braço do empuxo (Ba): Ba = H / 3 = 3 m / 3 = 1 m
Ms = Ea * Ba = 85,5 kN * 1 m = 85,5 kNm

Coeficiente de Segurança (FS):
FS = Mr / Ms = 42,75 kNm / 85,5 kNm = 1,50


O coeficiente de segurança original com relação à instabilidade de tombamento da estrutura era de 1,5, aten-
dendo à condição do fator de segurança mínimo.



b) Qual é o coeficiente de segurança com relação à instabilidade de tombamento da estrutura
considerando a situação em que não há drenagem? Considere um modelo hidrostático simpli-
ficado em que o espaço ocupado pela água no solo seja de 10% (isso causa um empuxo ativo
adicional sobre a estrutura de contenção), e que a água não muda as características do solo (o
que não é verdade).

Empuxo da Água (Ew):
Volume de água (Vw): Vw = 10% * Vsolo = 10% * 3 m³ = 0,3 m³
Peso da água (Wa): Wa = γw * Vw = 10 kN/m³ * 0,3 m³ = 3 kN
Empuxo da água (Ew): Ew = Wa * H / 2 = 3 kN * 3 m / 2 = 4,5 kN

Braço do empuxo da água (Bw): Bw = 2/3 * H = 2/3 * 3 m = 2 m
Momento Solicitante Adicional (Ms_a):
Ms_a = Ew * Bw = 4,5 kN * 2 m = 9 kNm

Momento Solicitante Total (Ms_t):
Ms_t = Ms + Ms_a = 85,5 kNm + 9 kNm = 94,5 kNm
Coeficiente de Segurança com Acúmulo de Água:
FS_a = Mr / Ms_t = 42,75 kNm / 94,5 kNm = 1,20

O coeficiente de segurança com relação à instabilidade de tombamento da estrutura, considerando a
situação em que não há drenagem, diminui para 1,2 devido ao acúmulo de água no tardoz da estrutura,
gerando uma carga adicional.



c) Qual é a sua conclusão sobre esse caso?
O coeficiente de segurança original é calculado como a razão entre a resistência ao tombamento da
estrutura e o momento de tombamento gerado pelo peso do solo. Neste caso, o coeficiente de segurança
original é de 1,5, indicando que a estrutura originalmente era 50% mais forte do que o necessário para
evitar o tombamento
