PRV - Prova_ 2024A - Obras de Terra (68097) - Eng Civil

Prévia do material em texto

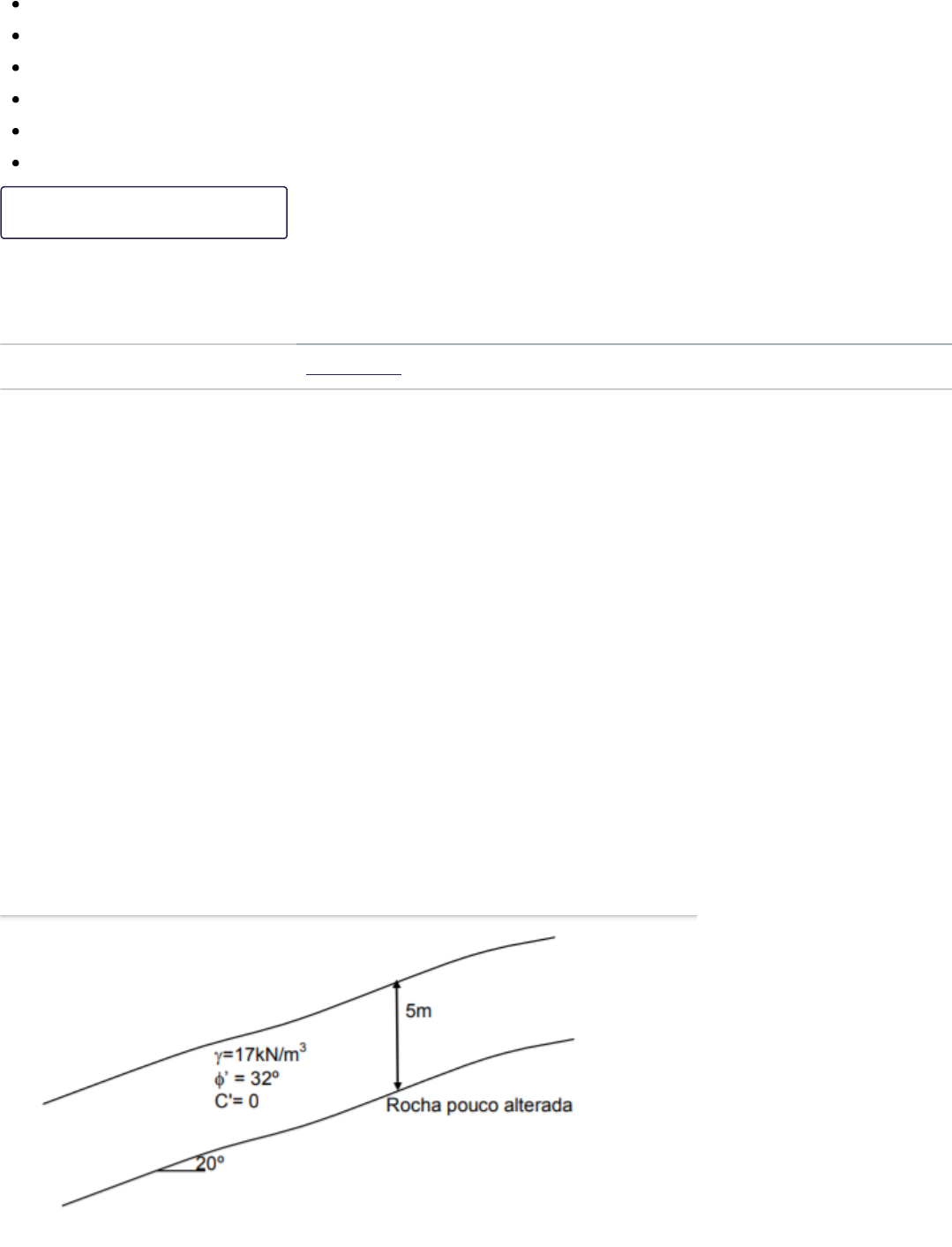

<p>23/03/2024, 09:49 PRV - Prova: 2024A - Obras de Terra (68097) - Eng. Civil</p><p>https://ucaead.instructure.com/courses/68097/quizzes/331112 1/11</p><p>PRV - Prova</p><p>Entrega 26 mar em 23:59</p><p>Pontos 4</p><p>Perguntas 12</p><p>Disponível 19 mar em 0:00 - 26 mar em 23:59</p><p>Limite de tempo 180 Minutos</p><p>Tentativas permitidas Sem limite</p><p>Histórico de tentativas</p><p>Tentativa Tempo Pontuação</p><p>MAIS RECENTE Tentativa 1 48 minutos 1,8 de 4 *</p><p>* Algumas perguntas ainda não avaliadas</p><p>Pontuação desta tentativa: 1,8 de 4 *</p><p>* Algumas perguntas ainda não avaliadas</p><p>Enviado 23 mar em 9:48</p><p>Esta tentativa levou 48 minutos.</p><p></p><p>Pergunta 1</p><p>0,2 / 0,2 pts</p><p>Correto!</p><p>Fazer o teste novamente</p><p>Para a situação de talude semi-infinito, desenvolva a expressão para FS admitindo fluxo paralelo à</p><p>superfície. E que a profundidade da superfície de ruptura seja 5 metros e o talude tenha inclinação</p><p>de 20º. O talude indicado na figura é formado por solo coluvionar com coesão, c’=0; ângulo de atrito,</p><p>φ’=32º e peso específico saturado de γsat=17kN/m3. Determine o FS do talude e afirme sobre a</p><p>estabilidade dele.</p><p>Lembrando que peso especifico da água é de 10kN/m³.</p><p>https://ucaead.instructure.com/courses/68097/quizzes/331112/history?version=1</p><p>https://ucaead.instructure.com/courses/68097/quizzes/331112/take?user_id=15835</p><p>23/03/2024, 09:49 PRV - Prova: 2024A - Obras de Terra (68097) - Eng. Civil</p><p>https://ucaead.instructure.com/courses/68097/quizzes/331112 2/11</p><p>FS = 0,70 e o talude está instável.</p><p>FS = 1,20 e o talude está estável.</p><p>FS = 0,70 e o talude está estável.</p><p>FS = 2,92 e o talude está estável.</p><p>FS = 1,20 e o talude está na iminência de ruptura.</p><p></p><p>Pergunta 2</p><p>0,2 / 0,2 pts</p><p>I, III e IV.</p><p>II e III.</p><p>Correto!</p><p>II e IV.</p><p>II, III e IV.</p><p>I, II e III.</p><p></p><p>Pergunta 3</p><p>0,2 / 0,2 pts</p><p>Quando implantamos edificações em uma encosta, naquelas que possuem uma declividade</p><p>pronunciada, ao optarmos pelo contato total da base da edificação no terreno, devemos criar uma</p><p>plataforma de apoio da futura edificação, que poderá provocar um desequilíbrio no arranjo natural da</p><p>estrutura do solo local. Uma das soluções para evitar esse desequilíbrio é optarmos, de forma</p><p>parcial, ou total, por estruturas denominadas muros de arrimo.</p><p>Sobre os tipos de implantação em edificações em locais de terreno acidentado (encostas), observe</p><p>as informações seguintes:</p><p>I. Os muros de arrimo são estruturas de contenção do tipo de gravidade e flexão sendo que ambos</p><p>os tipos não se fazem necessário realizar o apoio da fundação.</p><p>II. Muros de arrimo são estruturas utilizadas para conter o empuxo do solo de uma encosta, quando</p><p>executamos um corte transversal ao sentido de um talude dessa encosta.</p><p>III. Os muros de arrimo devem ser utilizados quando temos um grande espaço de terreno disponível</p><p>para a implantação da edificação, pois se tratam de estruturas que necessitam de grande espaço</p><p>para serem implantadas.</p><p>IV. Em ambos os casos, tanto na técnica de suavização de taludes, como na utilização de muros de</p><p>arrimo, devemos levar em conta formas corretas de direcionar o fluxo das águas superficiais nos</p><p>terrenos acidentados.</p><p>Estão CORRETAS as afirmativas:</p><p>23/03/2024, 09:49 PRV - Prova: 2024A - Obras de Terra (68097) - Eng. Civil</p><p>https://ucaead.instructure.com/courses/68097/quizzes/331112 3/11</p><p>Afirmação parcialmente verdadeira, pois apesar dos filtros reterem os sólidos, eles não deixam passar a água.</p><p>Correto!</p><p>Afirmação totalmente verdadeira, pois os filtros retêm os sólidos e possibilitam o escoamento da água.</p><p>Afirmação totalmente falsa, pois os filtros não retêm os sólidos e não possibilitam o escoamento da água.</p><p>Afirmação parcialmente falsa, pois os filtros deixam passar água e sólidos.</p><p>Afirmação verdadeira se tivesse escrito impermeáveis ao invés de permeáveis.</p><p></p><p>Pergunta 4</p><p>0,2 / 0,2 pts</p><p>Em relação ao controle do “Piping” que é o carreamento dos solos e a formação de vazios que</p><p>colapsam e levam à instabilidade do maciço, provocado pela linha freática e tem a tendência de</p><p>emergir no talude de jusante, como mostrado na figura abaixo. Esta surgência de água no talude é</p><p>uma das principais causas da falência deste tipo de obras, pois o fluxo de água pelo interior do</p><p>maciço carreia sólidos e deixa vazios.</p><p>A afirmação: “Para controlar o ponto de saída da água que percola o maciço da barragem, deve-se</p><p>instalar filtros e drenos permeáveis que condicionem o fluxo” é:</p><p>Para a compactação de um subsolo de uma residência, será utilizado o compactador tipo sapo.</p><p>Entretanto o construtor deseja saber quantas passadas do sapo serão necessárias para a</p><p>23/03/2024, 09:49 PRV - Prova: 2024A - Obras de Terra (68097) - Eng. Civil</p><p>https://ucaead.instructure.com/courses/68097/quizzes/331112 4/11</p><p>5 passadas.</p><p>Correto!</p><p>17 passadas.</p><p>22 passadas.</p><p>36 passadas.</p><p>21 passadas.</p><p></p><p>Pergunta 5</p><p>0,2 / 0,2 pts</p><p>Correto!</p><p>As alternativas I, II, IV e V são corretas.</p><p>As alternativas II, III e IV são falsas.</p><p>As alternativas II, III, IV e V são corretas.</p><p>As alternativas I, II e III são corretas.</p><p>As alternativas I, III e V são falsas.</p><p>compactação de cada camada com 0,15 m de espessura.</p><p>Considere que o sapo irá desenvolver uma energia de compactação igual à do ensaio Proctor</p><p>Normal em cada camada e o equipamento de compactação sapo tem as seguintes características</p><p>(peso = 108,0 kg; altura de queda = 0,40 m, Φ = 0,32 m).</p><p>Dados: energia de compactação do Proctor Normal = 5,9 kgcm/cm³.</p><p>Fórmula da energia:</p><p>A teoria de Coulomb é utilizada para calcular o empuxo de terra, sendo este fator fundamental para o</p><p>cálculo de dimensionamento e analise de estabilidade de estruturas de contenção como por exemplo</p><p>muros de arrimo. A partir das proposições abaixo, assinale a alternativa correta em relação a este</p><p>método de cálculo:</p><p>I – Esta teoria de cálculo, clássica, através do método de equilíbrio-limite, indica que o maciço de</p><p>solo se rompe em superfícies curvas.</p><p>II- A teoria de Coulomb considera esforço proveniente do peso parcial da cunha de solo sobre a</p><p>estrutura.</p><p>III – A teoria de Coulomb é restritiva e não considera que o terreno pode ser inclinado</p><p>IV – Pode-se calcular a estabilidade de taludes com a incorporação de sobrecarga, existência de</p><p>lençol freático e água.</p><p>V – O ângulo de atrito entre a interface solo-estrutura pode ser encontrado pela interação dos</p><p>materiais: tipo de estrutura e tipo de solo.</p><p>23/03/2024, 09:49 PRV - Prova: 2024A - Obras de Terra (68097) - Eng. Civil</p><p>https://ucaead.instructure.com/courses/68097/quizzes/331112 5/11</p><p></p><p>Pergunta 6</p><p>0,2 / 0,2 pts</p><p>Correto!</p><p>as consequências para proprietários das áreas que utilizam a área para produtividade agrícola, industrial, florestal</p><p>e turismo não afeta com prejuízos a eles.</p><p>os custos indiretos podem ser considerando imensuráveis já que podem levar a perda de vidas humanas e</p><p>invalidez.</p><p>as consequências podem ser classificadas em custos direto e indiretos.</p><p>os custos diretos correspondem ao reparo de danos, manutenção das obras e realocação das estruturas.</p><p>existem dois fatores considerados que levam a ocorrência dos movimentos: suscetibilidade e vulnerabilidade.</p><p></p><p>Pergunta 7</p><p>0,2 / 0,2 pts</p><p>Índice de amassamento e densidade do solo.</p><p>Aumento da absorção de água e resistência.</p><p>Espessura da camada e ensaio de Proctor normal.</p><p>Correto!</p><p>Peso especifico aparente seco do solo e a umidade.</p><p>Peso do solo e ângulo de atrito interno.</p><p></p><p>Pergunta 8</p><p>0,2 / 0,2 pts</p><p>A teoria nada afirma sobre o plano da estrutura de contenção com o solo, ou seja, a contenção pode ter estrutura</p><p>inclinada.</p><p>É importante conhecer os movimentos de massas e como se comportam para prever o plano de</p><p>ruptura e assim posteriormente realizar a análise de estabilidade. O principal objetivo é evitar que a</p><p>movimentação gere consequências que muitas vezes são graves. Leia as proposições abaixo e</p><p>assinale a alternativa INCORRETA:</p><p>A realização da compactação do solo no campo, deve ser controlado tanto em projeto como no</p><p>campo. No campo, para garantir que nenhuma camada seja mal compactada é importante então</p><p>realizar o controle</p><p>do grau de compactação que engloba os seguintes parâmetros avaliados:</p><p>O empuxo de terra é uma força horizontal que tende a movimentar o plano de contenção. Um dos</p><p>métodos clássicos de cálculo é no equilíbrio-limite. Assim a ruptura do solo ocorre em infinitos planos</p><p>de ruptura e a plastificação de todo o maciço. Com relação ao método da teoria de Rankine o que</p><p>se pode afirmar?</p><p>23/03/2024, 09:49 PRV - Prova: 2024A - Obras de Terra (68097) - Eng. Civil</p><p>https://ucaead.instructure.com/courses/68097/quizzes/331112 6/11</p><p>Para a aplicação da teoria de Rankine deve-se considerar que o solo é homogêneo, com superfície plana do</p><p>terreno e com atrito entre solo-estrutura.</p><p>A teoria de Rankine determina o plano de ruptura do maciço, entretanto nada se pode afirmar em relação ao valor</p><p>da tensão de cisalhamento.</p><p>Correto!</p><p>A teoria de Rankine corresponde as tensões na ruptura que são obtidas através do circulo de Mohr.</p><p>A teoria de Rankine determina que os solos sejam não-coesivos, portanto o método não pode ser adaptado para</p><p>solos coesivos sujeitos a ocorrência de fendas de tração.</p><p></p><p>Pergunta 9</p><p>0 / 0,2 pts</p><p>galeria de drenagem.</p><p>bombeamento direto.</p><p>Você respondeu</p><p>drenagem horizontal profunda.</p><p>poços de bombeamento.</p><p>Resposta correta</p><p>ponteiras filtrantes ou well points.</p><p></p><p>Pergunta 10</p><p>0,2 / 0,2 pts</p><p>As bermas de equilíbrio são uma das alternativas para aumentar a estabilidade destes aterros.</p><p>Correto!</p><p>A altura admissível está em função da altura crítica e tem maior valor, pois está sendo multiplicada pelo fator de</p><p>segurança.</p><p>Aplicados a escavações rasas a pouco profundas, representam tubos de 4” com ranhuras</p><p>espaçadas conectadas a ponteiras filtrantes (tubos de PVC – Policloreto de Polivinila de diâmetro</p><p>inferior), com proteção de tela de nylon, instaladas em perfurações previamente executadas, com</p><p>circulação de água. Uma característica que resulta da eficiência desse método é que a água retirada</p><p>do solo se dá por meio do método a vácuo, exigindo assim, plena vedação do sistema. Apresenta</p><p>vantagens quanto a instalação ser simples e rápida a um baixo custo, proporcionando um</p><p>rebaixamento mais localizado. Este método é conhecido como:</p><p>Os aterros sobre solos moles são obras de terras construídas que precisam receber tratamento</p><p>diferenciado quanto a questões de estabilidade. Já que qualquer construção executada sobre solo</p><p>mole ou instável traz consigo a possibilidade de recalques. Com relação à análise de estabilidade</p><p>destas obras assinale a alternativa incorreta:</p><p>23/03/2024, 09:49 PRV - Prova: 2024A - Obras de Terra (68097) - Eng. Civil</p><p>https://ucaead.instructure.com/courses/68097/quizzes/331112 7/11</p><p>A estabilidade é verificada em função da resistência ao cisalhamento em termos de tensões totais.</p><p>A análise de Fellenius é uma forma verificar os momentos atuantes e resistentes no aterro.</p><p>A altura crítica destes aterros considera um fator de multiplicação com a coesão e peso específico do solo.</p><p></p><p>Pergunta 11</p><p>Não avaliado ainda / 1 pts</p><p>Segundo a NBR 9061, talude é uma superfície inclinada do terreno natural, de uma escavação ou de</p><p>um aterro.</p><p>Subdivido nos seguintes pontos conforme a figura abaixo:</p><p>Ele pode ser natural, também denominado encosta, ou construído pelo homem, como, por exemplo,</p><p>os aterros e cortes (GERSOVICH, 2012).</p><p>As encostas naturais são os taludes que estão em condição natural que não sofreram nenhum tipo</p><p>de intervenção humana. Sendo compostos por material em geral variável e heterogêneo, com difícil</p><p>determinação do fluxo de água e geometria de difícil determinação. Os taludes naturais podem ser</p><p>constituídos por solo ou rochas.</p><p>São taludes artificiais construídos pela ação humana que resultam de cortes em encostas, de</p><p>escavação ou de lançamento e aterros. Encontram-se ainda nas minas a céu a aberto, nas</p><p>barragens de reservatório de água, nas laterais de estradas e ruas. Sendo compostos por material</p><p>em alguns casos homogêneo, com fluxo de água geralmente determinado e com geometria pré-</p><p>definida.</p><p>Existem formas de manter a estabilidade de encostas e taludes, como forma de prevenir, ou seja,</p><p>aumentar o fator de segurança contra possíveis movimentos de solo ou rocha. Ou então, se o talude</p><p>já sofreu a desestabilização são adotadas medidas corretivas, com intuito de diminuir e monitorar os</p><p>movimentos evitando que ocorram novamente, por exemplo, o deslizamento.</p><p>Para cada tipo de obras são fornecidos suas características e os cuidados para implantação.</p><p>Assim como cada obra é diferente e se apresenta de uma forma, portanto deve ser tomada a</p><p>solução mais adequada para cada caso por meio das características físicas e os processos de</p><p>23/03/2024, 09:49 PRV - Prova: 2024A - Obras de Terra (68097) - Eng. Civil</p><p>https://ucaead.instructure.com/courses/68097/quizzes/331112 8/11</p><p>instabilidade que esteja envolvido.</p><p>No dia 13/01/2022, dois imóveis históricos foram destruídos por um deslizamento de encosta em</p><p>Ouro Preto, na Região Central do estado de Minas Gerais. Os imóveis ficavam na Rua Doutor</p><p>Pacífico Homem, onde fica o Morro da Forca, no centro histórico. De acordo com o Corpo de</p><p>Bombeiros, a Defesa Civil informou que eram edificações com patrimônio tombado.</p><p>“Os bombeiros foram acionados por volta 8h30 para fazer a vistoria do local. Nesse tempo, devido</p><p>aos problemas estruturais encontrado, toda a área foi evacuada. Um pouco mais tarde, por volta de</p><p>9h10, houve o colapso”, informou a corporação.</p><p>Antes do desabamento, aproximadamente 500 metros para cada saída foram isolados e todas as</p><p>pessoas foram evacuadas de suas residências, o que evitou um desastre ainda maior. “Conforme</p><p>informações do local, ainda há uma instabilidade do talude. Se houver outro desmoronamento, há a</p><p>possibilidade de um hotel e um restaurante serem atingidos”, informou a corporação.</p><p>23/03/2024, 09:49 PRV - Prova: 2024A - Obras de Terra (68097) - Eng. Civil</p><p>https://ucaead.instructure.com/courses/68097/quizzes/331112 9/11</p><p>Sua Resposta:</p><p></p><p>Pergunta 12</p><p>Não avaliado ainda / 1 pts</p><p>De acordo com o que foi aprendido em aula e com as informações nas reportagens envolvendo o</p><p>deslizamento em Ouro Preto, pede-se:</p><p>a) Quais os motivos que levaram ao deslizamento de terra em Ouro Preto?</p><p>b) Foi possível evacuar o local antes da ruptura, conforme informado nas reportagens. Como é</p><p>possível indicar que há ruptura iminente?</p><p>a. Primeiramente pela geologia do local através de materiais geológicos instáveis, pela inclinação do</p><p>morro combinado principalmente pela chuvas intensas que podem ter infiltrado no solo, saturando-o</p><p>e reduzindo sua capacidade de suporte, levando ao aumento da pressão hidrostática e reduzindo a</p><p>coesão entre os grãos do solo, o que pode ter desencadeado tal deslizamento.</p><p>b. É possível indicar uma ruptura iminente observando sinais de instabilidade no talude, como</p><p>rachaduras no solo ou nas estruturas próximas, inclinação anormal de árvores ou postes,</p><p>escorregamentos menores, deformações no terreno, aumento da umidade do solo, entre outros.</p><p>Além disso, a análise de dados geotécnicos, como monitoramento de inclinômetros, piezômetros e</p><p>análises de resistência do solo, também pode ajudar a identificar a iminência de um deslizamento de</p><p>terra. No caso relatado, o isolamento da área e a evacuação das pessoas indicam uma avaliação de</p><p>risco significativo e a possibilidade de ruptura iminente.</p><p>A compactação em si é a redução mais ou menos rápida do índice de vazios de qualquer solo por</p><p>processos mecânicos, com a principal finalidade de aumentar a rigidez do maciço e tornar o solo</p><p>impermeável.</p><p>Esta redução dos vazios ocorre com a expulsão ou compressão do ar que está presente nas</p><p>partículas de solo. Difere do adensamento que é um processo de densificação, ou seja, ocorre a</p><p>expulsão lenta de água dos vazios do solo.</p><p>Assim, é importante lembrar do conceito de compressibilidade, que é a propriedade do</p><p>material/corpo em mudar de forma ou volume quando são aplicadas forças externas, forças estas</p><p>aplicadas por equipamentos mecânicos, e de permeabilidade, que é a capacidade de a água fluir</p><p>de</p><p>um ponto de maior carga para um de menor carga por diferença de gravidade.</p><p>Para se realizar a compactação de campo ideal é importante se conhecer o solo, e para isso um dos</p><p>principais ensaios realizados é o Ensaio Proctor.</p><p>O Ensaio Proctor foi padronizado em 1933, pelo engenheiro Ralph Proctor, e no Brasil foi</p><p>padronizado pela NBR 7182, com a última atualização em 2020.</p><p>O ensaio é realizado com uma porção de solo adicionada de uma quantidade de água, de modo a se</p><p>obter um certo valor de umidade. Em seguida homogeneíza-se para desmanchar os torrões e</p><p>distribuir bem a umidade e coloca-se o solo num molde cilíndrico, com dimensões padronizadas</p><p>(1.000 cm³) até um terço da sua altura útil.</p><p>23/03/2024, 09:49 PRV - Prova: 2024A - Obras de Terra (68097) - Eng. Civil</p><p>https://ucaead.instructure.com/courses/68097/quizzes/331112 10/11</p><p>Sua Resposta:</p><p>O solo é compactado ao ser aplicado uma energia por impacto composto um soquete deixado cair</p><p>com massa de 2,5 kg, de uma altura de 30,5 cm e por 26 vezes. O processo é repetido por mais</p><p>duas vezes, totalizando três camadas.</p><p>Em seguida, pesa-se o molde com o solo e obtém o peso úmido do solo e o seu peso específico</p><p>natural. Já com o valor da umidade do solo obtido pode-se calcular o peso específico seco do solo.</p><p>Com este resultado de peso específico seco e umidade, pode-se lançar o ponto no gráfico que</p><p>resultará na curva de compactação, esta que é obtida com pelo menos mais 4 pontos variando-se a</p><p>umidade.</p><p>De acordo com o que foi aprendido em aula, analise a curva de compactação abaixo e responda as</p><p>perguntas:</p><p>a) Quais os valores de umidade ótima e massa específica seca máxima para cada ensaio?</p><p>b) Porque ocorre diferença nos valores de umidade ótima e massa específica seca máxima de</p><p>acordo com o tipo de energia de compactação aplicada?</p><p>a)</p><p>energia normal -umidade 12 e Y s,max =2,3</p><p>energia modificada- umidade 2,12 e Y`s max =2,12</p><p>b)</p><p>Ocorre a diferença devido a influencia da energia na distribuição das partículas do solo.Energia de</p><p>compactação diferentes afetam de maneiras distintas,causando uma variação nos valores de</p><p>umidade ótima e massa especifica seca.Uma energia mais alta produz uma compactação mais</p><p>densa, e uma umidade ótima menor e uma massa especifica seca maior,enquanto energias mais</p><p>baixas resulta em uma compactação menos densa, e uma massa especifica seca máxima menor</p><p>23/03/2024, 09:49 PRV - Prova: 2024A - Obras de Terra (68097) - Eng. Civil</p><p>https://ucaead.instructure.com/courses/68097/quizzes/331112 11/11</p><p>Pontuação do teste: 1,8 de 4</p><p>* Algumas perguntas ainda não avaliadas</p>
