CENTRO UNIVERSITÁRIO ESTÁCIO

Disciplina: ELEMENTOS DE MÁQUINAS

Atividade – Valendo 1,0 (um ponto) extra


Observações:
1- Apenas uma alternativa está correta;
2- As respostas devem ser entregues na aula do dia 25/10, com a identificação do nome
completo do aluno.
3- Cada questão vale 0,20 pontos.

Questão 01:

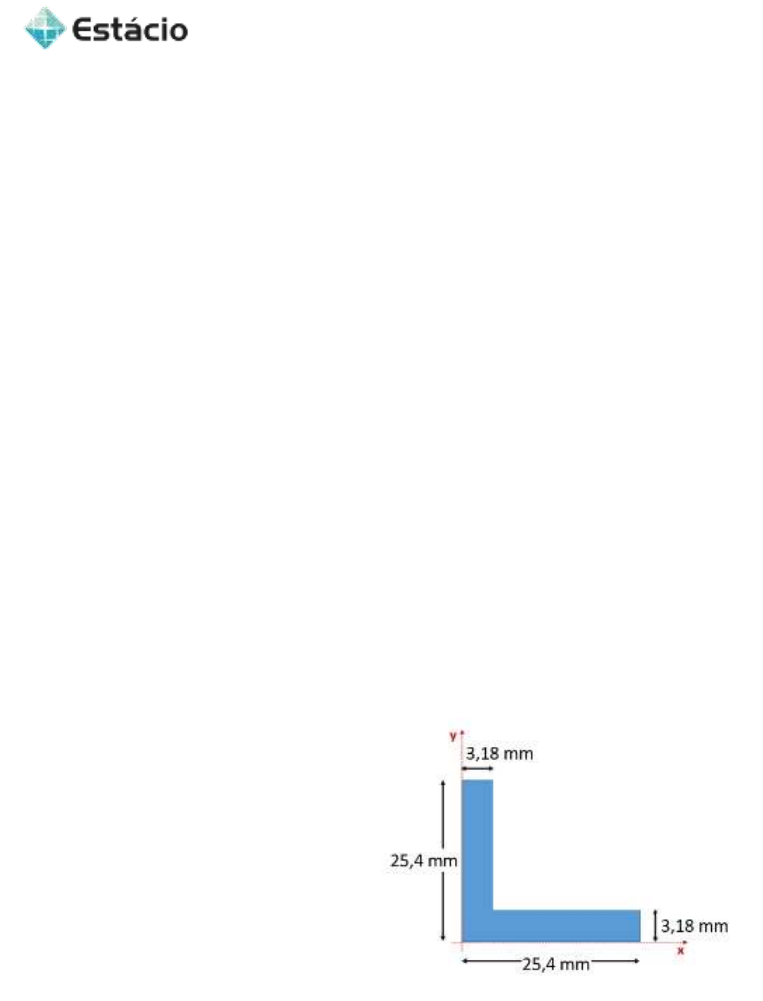

A cantoneira metálica mostrada na figura será usada como elemento de
diagonal de uma treliça de cobertura. Para o dimensionamento o
Engenheiro precisa ter conhecimento das propriedades geométricas de
área desta cantoneira. Determine a coordenada x do centroide deste perfil,
de acordo com os eixos mostrados na figura.




Questão 02:
Uma viga com seção transversal retangular foi projetada com dimensões de
0,15m de base e 0,50m de altura. Considere que os eixos x e y estão
posicionados no centroide da figura. Determine o momento de Inércia Ix e
Iy.


CENTRO UNIVERSITÁRIO ESTÁCIO

Disciplina: ELEMENTOS DE MÁQUINAS

Atividade – Valendo 1,0 (um ponto) extra


Questão 03:
Determine o diâmetro exigido para um eixo de aço (G=75GPA) com
comprimento de 600 mm e que deve transmitir um torque de 56 N.m. A
tensão cisalhante no eixo não deve ser superior a 70MPa e o ângulo de
torção deve ser superior a 0,05 rad.

Questão 04:
Considerando a figura abaixo, determinar o raio de giração, sendo que b =
20cm e h = 25cm.
Obs: Consultar tabela de características geométricas de figuras conhecidas
para obter a equação do raio de giração.

Questão 05:
A figura representa a seção transversal de uma viga “T”. Para a figura,
determinar:
a) o centro de gravidade;
b) o momento de inércia em relação ao eixo x;
