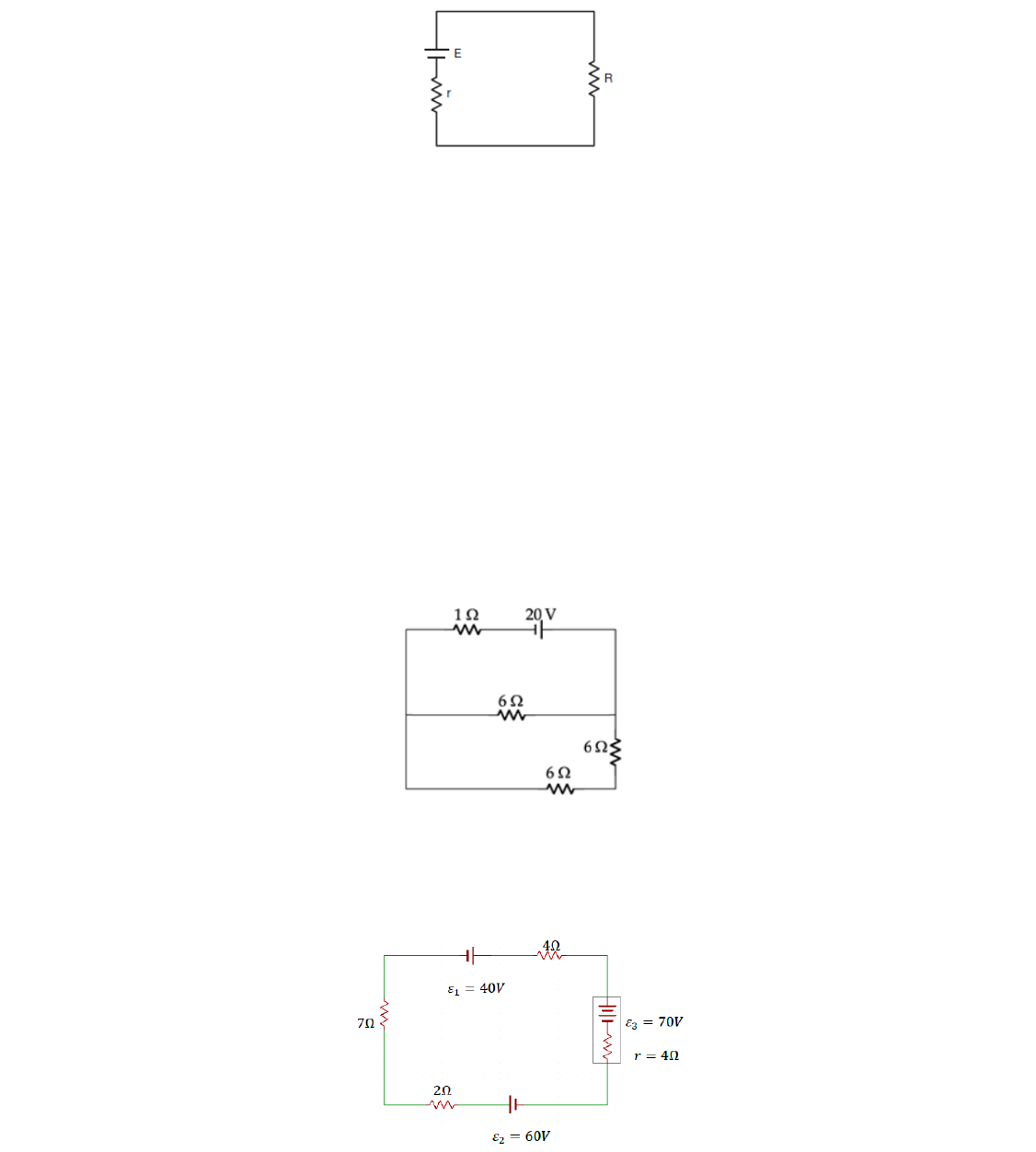

<p>Lista Semanal 6 – ICF2</p><p>1) Um gerador elétrico (E; r) alimenta um resistor elétrico (R). Os fios de ligação são supostos ideais.</p><p>E= 12 V, r= 1Ω, R=2Ω. A potência elétrica que o gerador transfere para o resistor vale:</p><p>2) O gerador elétrico é um dispositivo que fornece energia às cargas elétricas elementares, para que</p><p>essas se mantenham circulando. Considerando-se um gerador elétrico que possui fem ε = 40,0V e</p><p>resistência interna r = 5,0 Ω, é correto afirmar que:</p><p>a) a intensidade da corrente elétrica de curto circuito é igual a 10,0A.</p><p>b) a leitura de um voltímetro ideal ligado entre os terminais do gerador é igual a 35,0V.</p><p>c) a tensão nos seus terminais, quando atravessado por uma corrente elétrica de</p><p>intensidade i = 2,0A, é U = 20,0V.</p><p>d) a intensidade da corrente elétrica que o atravessa é de 5,6A, quando a tensão em seus</p><p>terminais é de 12,0V.</p><p>e) ele apresenta um rendimento de 45%, quando atravessado por uma corrente elétrica de</p><p>intensidade i = 3,0A.</p><p>3) Dado o circuito, determine a corrente elétrica através do gerador:</p><p>4) Considere o circuito abaixo. Ele contém as fontes 𝜀1 e 𝜀2, uma bateria 𝜀3 com resistência interna r e</p><p>os resistores de 2Ω,4Ω e 7Ω. Determine a corrente que passa pelo resistor de 7Ω e a potencia</p><p>dissipada na resistência interna da bateria. AP1 2017.2</p><p>Lista Semanal 6 – ICF2</p><p>5) No circuito representado na figura, calcule:</p><p>a) a intensidade de corrente elétrica;</p><p>b) a tensão U entre os terminais do gerador.</p><p>6) No circuito representado a seguir, temos um gerador de força eletromotriz ε e resistência interna r,</p><p>alimentando um resistor de resistência R:</p><p>Determine:</p><p>a) a potência elétrica útil do gerador, isto é, a potência elétrica que ele fornece ao resistor;</p><p>7) Dois resistores, um de 40 Ω e outro de resistência R desconhecida, estão ligados em série com uma</p><p>bateria de 12 V e resistência interna desprezível, como mostra a figura. Sabendo que a corrente no</p><p>circuito é de 0,20 A determine:</p><p>a) o valor da resistência R;</p><p>b) a diferença de potencial em R.</p><p>8) Determine o valor da fem € e do resistor R localizado entre os pontos D e E no circuito abaixo: AP1</p><p>2015.1</p><p>9) Calcule o sentido e o módulo da corrente elétrica no circuito</p><p>Lista Semanal 6– ICF2</p><p>10) Calcule os valores da E2 e da resistência elétrica do resistor R2 no circuito da figura 10.8. Sabe-se</p><p>que as correntes que percorrem R1 e R2 valem, respectivamente, I1 = 8 A e I2 = 5 A.</p><p>11) Calcule o valor e o sentido correto das correntes em cada ramo do circuito:</p><p>12) Duas placas paralelas de folha de alumínio têm uma separação de 1 mm, uma capacitância de 10</p><p>pF e estão carregadas a 12 V.</p><p>a) Calcule a área da placa.</p><p>b) Mantendo-se a carga constante, diminuímos a separação entre as placas de 0,10 mm. Qual é</p><p>a nova capacitância?</p><p>13) Para a associação representada na figura abaixo, considerando C1 = 10F, C2 = 5F, C3 = 4F e V =</p><p>100 V determine (a) a capacitância equivalente. (b) a carga.</p><p>14) Um capacitor de capacitância C1 = 6 μF é ligado em série com outro de capacitância C2 = 4 μF e</p><p>uma diferença de potencial de 200 V é aplicada através do par. (a) Calcule a capacitância</p><p>equivalente da associação.</p><p>15) Um capacitor é constituído por duas placas quadradas com 2 mm de lado. Sabendo que a distância</p><p>entre as placas é de 2 cm e que a permissividade do meio corresponde a 80 μF/m, determine a</p><p>capacitância do capacitor.</p><p>16) Se a carga em um capacitor é 14,5 µC quando a diferença de potencial através dele é de 25,0 V,</p><p>qual é sua capacitância?</p><p>17) Um capacitor de armazenamento em um chip de memória de acesso randômico (RAM) possui uma</p><p>capacitância de 55,0 pF. Se o capacitor estiver carregado com 5,30 V, quantos elétrons em excesso</p><p>estão sobre a sua placa negativa?</p><p>Lista Semanal 6– ICF2</p><p>18) Um eletrômetro é um aparelho usado para medir carga estática – uma carga desconhecida é</p><p>colocada sobre as placas do capacitor do medidor e a diferença de potencial é medida. Qual a carga</p><p>mínima que pode ser medida por um eletrômetro com uma capacitância de 50,0 pF e uma</p><p>sensibilidade de voltagem de 0,150 V?</p><p>19) Determine a corrente e a diferença de potencial do resistor de 100Ω no circuito da figura.</p><p>20) Considere o circuito na Figura abaixo. Calcule a energia dissipada no resistor de 2Ω em um intervalo</p><p>de tempo de 2 segundos. AP3 2019.2</p><p>21) Determine o potencial aplicado em cada resistor do circuito abaixo. AP1 2019.2</p><p>22) Determine a voltagem aplicada a cada resistor no circuito abaixo. AD1 2019.2</p><p>23) Considere o circuito mostrado abaixo. Determine a energia dissipada no resistor de 1000Ω em 1s. AP1 2019.1</p>
