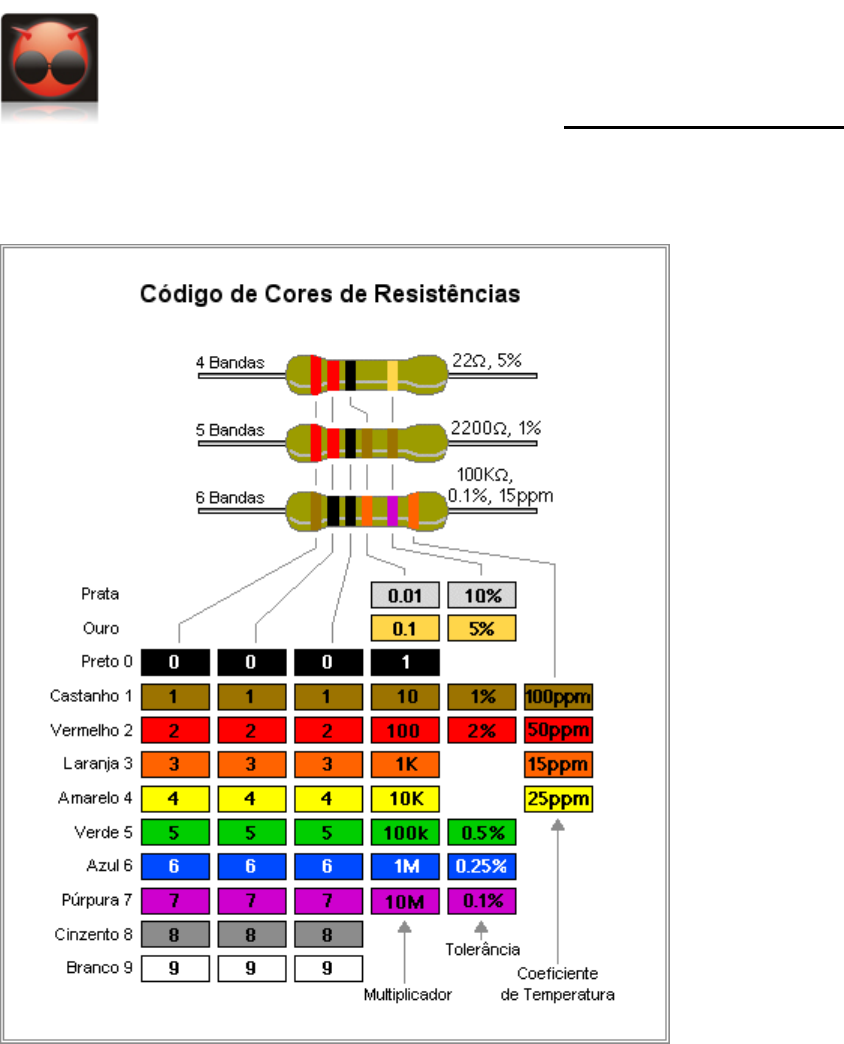

<p>Clique... http://poluidor.blogspot.com</p><p>COR MULTIPLICADOR TOLERÂNCIA</p><p>PRETO 0 -</p><p>MARROM 1 1%</p><p>VERMELHO 2 2%</p><p>LARANJA 3 3%</p><p>AMARELO 4 4%</p><p>VERDE 5 5%</p><p>AZUL 6 6%</p><p>VIOLETA 7 7%</p><p>CINZA 8 8%</p><p>BRANCO 9 9%</p><p>DOURADO - 5%</p><p>PRATEADO - 10%</p><p>SEM COR - 20%</p><p>Clique... http://poluidor.blogspot.com</p><p>A tabela acima permite a leitura de resistores que utilizam um código de cores para a</p><p>identificação de seu valor.</p><p>Na maior parte das vezes o código de cores é impresso como faixas sobre o corpo do</p><p>resistor.</p><p>A leitura das faixas deve ser feita a partir da faixa que começa mais perto de uma</p><p>extremidade do resistor, ou seja, a faixa mais perto da extremidade é a 1 a seguinte a</p><p>2 e assim sucessivamente.</p><p>Resistores comuns (não os de precisão) geralmente apresentam 3 ou 4 faixas.</p><p>Normalmente 4 faixas.</p><p>Resistores de precisão possuem 5 faixas.</p><p>As duas primeiras faixas correspondem ao número da tabela.</p><p>A terceira faixa corresponde ao número de zeros.</p><p>A quarta faixa corresponde a tolerância.</p><p>Exemplos:</p><p>1-) Imagine um resistor com 4 faixas:</p><p>primeira marron = 1</p><p>segunda preta = 0</p><p>terceira laranja = 3 = 000</p><p>quarta dourado = 5%</p><p>o valor deste resistor será de 10.000 ohms ou 10K ohms com uma tolerância de 5%.</p><p>2-) Imagine um resistor com 4 faixas:</p><p>primeira vermelha = 2</p><p>segunda violeta = 7</p><p>terceira laranja = 3 = 000</p><p>quarta prateado = 10%</p><p>o valor deste resistor será de 27000 ohms ou 27K ohms com uma tolerância de 10%.</p><p>3-) Resistor com 4 faixas:</p><p>primeira verde = 5</p><p>segunda azul = 6</p><p>terceira marrom = 1 = 0</p><p>quarta dourado = 10%</p><p>o valor deste resistor será de 560 ohms com 10% de tolerância.</p><p>4-) Resistor com 3 faixas:</p><p>primeira amarelo = 4</p><p>segunda violeta = 7</p><p>terceira amarelo = 4 = 0000</p><p>o valor deste resistor será de 470.000 ohms ou 470K ohms com 20% de tolerância</p><p>(lembre-se, quando o resistor não tem a quarta faixa a tolerância dele é de 20%).</p><p>Clique... http://poluidor.blogspot.com</p><p>5-) Se for um resistor de precisão, ele terá 5 faixas. Você deverá ler as 3 primeiras</p><p>faixas de acordo com o valor numérico da cor, a 4 faixa indica o número de zeros e a 5</p><p>faixa a tolerância:</p><p>Resistor com 5 faixas (precisão):</p><p>1ª faixa verde = 5</p><p>2ª faixa marrom = 1</p><p>3ª faixa vermelha = 2</p><p>4ª faixa vermelha = 00</p><p>5ª faixa marrom = 1%</p><p>O valor deste resistor será de 51200 ohms ou 51,2 K Ohms ou 51K2 com 1% de</p><p>precisão.</p><p>Tolerância:</p><p>Quando falamos de tolerância estamos nos referindo a margem de erro que o resistor</p><p>poderá ter, em seu valor indicado pelo código de cores.</p><p>Veja: um resistor de 10K ohms com uma tolerância de 10% poderá ter seu valor entre</p><p>9K e 11K.</p><p>10K –10% = 10K – 1K = 9K ohms.</p><p>10K + 10% = 10K + 1K = 11K ohms.</p><p>Dicas:</p><p>A letra K indica que um valor é multiplicado por mil, por isto nos exemplos acima</p><p>470.000 ohms (quatrocentos e setenta mil ohms) é indicado por 470K ohms</p><p>A letra M indica que um valor é multiplicado por 1 milhão. Veja:</p><p>Um resistor de valor de 10.000.000 ohms (dez milhões de ohms) é igual a 10M.</p><p>As letras K e M também podem assumir a função de vírgula, veja:</p><p>Um resistor 5.600 ohms (cinco mil e seiscentos ohms) pode ser indicado assim: 5K6</p><p>ohms.</p><p>Um resistor de 4.700.000 (quatro milhões e setecentos mil ohms) pode ser indicado</p><p>assim: 4M7 ohms.</p><p>Geralmente ao usarmos as letra K ou M deixamos de colocar os “ohms ou a letra</p><p>ômega”.</p><p>Veja: 10K ohms = 10K.</p><p>470K ohms = 470K.</p><p>1M ohms = 1M.</p><p>Potência:</p><p>Normalmente a potência dos resistores é definida pelo seu tamanho físico, mas hoje</p><p>em dia temos resistores de 1 Watt de potência com o tamanho de um resistor de 1/8</p><p>Watt de 10 anos atrás. O melhor é conferir em tabelas do fabricante ou com o</p><p>vendedor.</p><p>Clique... http://poluidor.blogspot.com</p><p>Tabela de resistores mais utilizados na eletrônica</p><p>Valores de 1Ω até 100Ω</p><p>valor em 1 Faixa 2 Faixa 3 Faixa</p><p>1Ω marrom preto dourado</p><p>1,2 Ω marrom vermelho dourado</p><p>1,5 Ω marrom verde dourado</p><p>1,8 Ω marrom cinza dourado</p><p>2,2 Ω vermelho vermelho Dourado</p><p>2,7 Ω Vermelho Violeta dourado</p><p>3,3 Ω laranja laranja dourado</p><p>3,9 Ω laranja branco dourado</p><p>4,7 Ω amarelo violeta dourado</p><p>5,6 Ω verde azul dourado</p><p>6,8 Ω azul cinza dourado</p><p>8,2 Ω cinza vermelho dourado</p><p>9,1 Ω branco marrom dourado</p><p>10 Ω marrom preto preto</p><p>12 Ω marrom vermelho preto</p><p>15 Ω marrom verde preto</p><p>18 Ω marrom cinza preto</p><p>22 Ω vermelho vermelho preto</p><p>27 Ω vermelho violeta preto</p><p>33 Ω laranja laranja preto</p><p>39 Ω laranja branco preto</p><p>47 Ω amarelo violeta preto</p><p>56 Ω verde azul preto</p><p>68 Ω azul cinza preto</p><p>82 Ω cinza vermelho preto</p><p>91 Ω branco marrom preto</p><p>100 Ω marrom preto marrom</p><p>Clique... http://poluidor.blogspot.com</p><p>Valores de 100Ω até 10KΩ</p><p>valor em 1 Faixa 2 Faixa 3 Faixa</p><p>100 Ω marrom preto Marrom</p><p>120 Ω Marrom Vermelho Marrom</p><p>150 Ω Marrom Verde Marrom</p><p>180 Ω Marrom Cinza Marrom</p><p>220 Ω Vermelho Vermelho Marrom</p><p>270 Ω Vermelho Violeta Marrom</p><p>330 Ω Laranja Laranja Marrom</p><p>390 Ω Laranja Branco marrom</p><p>470 Ω Amarelo Violeta Marrom</p><p>560 Ω Verde Azul Marrom</p><p>680 Ω Azul Cinza Marrom</p><p>820 Ω Cinza Vermelho Marrom</p><p>910 Ω Branco Marrom Marrom</p><p>1000Ω ou 1KΩ Marrom Preto Vermelho</p><p>1200Ω ou 1K2 Marrom Vermelho Vermelho</p><p>1500Ω ou 1K5 Marrom Verde Vermelho</p><p>1800Ω ou 1K8 Marrom Cinza Vermelho</p><p>2200Ω ou 2K2 Vermelho Vermelho Vermelho</p><p>2700Ω ou 2K7 Vermelho Violeta Vermelho</p><p>3300Ω ou 3K3 Laranja Laranja Vermelho</p><p>3900Ω ou 3K9 Laranja Branco Vermelho</p><p>4700Ω ou 4K7 Amarelo Violeta Vermelho</p><p>5600Ω ou 5K6 Verde Azul Vermelho</p><p>6800Ω ou 6K8 Azul Cinza Vermelho</p><p>8200Ω ou 8K2 Cinza Vermelho Vermelho</p><p>9100Ω ou 9K1 Branco Marrom Vermelho</p><p>10000Ω ou</p><p>10KΩ</p><p>Marrom Preto laranja</p><p>Clique... http://poluidor.blogspot.com</p><p>Valores de 10KΩ até 22MΩ</p><p>valor em 1 Faixa 2 Faixa 3 Faixa</p><p>10000Ω ou 10KΩ Marrom Preto Laranja</p><p>12000Ω ou 12KΩ Marrom Vermelho Laranja</p><p>15000Ω ou 15KΩ Marrom Verde Laranja</p><p>18000Ω ou 18KΩ Marrom Cinza Laranja</p><p>22000Ω ou 22KΩ Vermelho Vermelho Laranja</p><p>27000Ω ou 27KΩ Vermelho Violeta Laranja</p><p>33000Ω ou 33KΩ Laranja Laranja Laranja</p><p>39000Ω ou 39KΩ Laranja branco Laranja</p><p>47000Ω ou 47KΩ Amarelo Violeta Laranja</p><p>56000Ω ou 56KΩ Verde Azul Laranja</p><p>68000Ω ou 68KΩ Azul Cinza Laranja</p><p>82000Ω ou 82KΩ Cinza Vermelho Laranja</p><p>91000Ω ou 91KΩ Branco Marrom Laranja</p><p>100000Ω ou 100KΩ Marrom Preto Amarelo</p><p>120000Ω ou 120KΩ Marrom Vermelho Amarelo</p><p>150000Ω ou 150KΩ Marrom Verde Amarelo</p><p>180000Ω ou 180KΩ Marrom Cinza Amarelo</p><p>220000Ω ou 220KΩ Vermelho Vermelho Amarelo</p><p>270000Ω ou 270KΩ Vermelho Violeta Amarelo</p><p>330000Ω ou 330KΩ Laranja Laranja Amarelo</p><p>390000Ω ou 390KΩ Laranja Branco Amarelo</p><p>470000Ω ou 470KΩ Amarelo Violeta Amarelo</p><p>560000Ω ou 560KΩ Verde Azul Amarelo</p><p>680000Ω ou 680kΩ Azul Cinza Amarelo</p><p>820000Ω ou 820KΩ Cinza Vermelho Amarelo</p><p>910000Ω ou 910KΩ Branco Marrom Amarelo</p><p>1000000Ω ou 1MΩ Marrom Preto Verde</p><p>1200000Ω ou 1M2 Marrom Vermelho Verde</p><p>1500000Ω ou 1M5 Marrom Verde Verde</p><p>1800000Ω ou 1M8 Marrom Cinza Verde</p><p>2200000Ω ou 2M2 Vermelho Vermelho Verde</p><p>2700000Ω ou 2M7 Vermelho Violeta Verde</p><p>3300000Ω ou 3M3 Laranja Laranja Verde</p><p>3900000Ω ou 3M9 Laranja Branco Verde</p><p>4700000Ω ou 4M7 Amarelo Violeta Verde</p><p>5600000Ω ou 5M6 Verde Azul Verde</p><p>6800000Ω ou 6M8 Azul Cinza Verde</p><p>8200000Ω ou 8M2 Cinza Vermelho Verde</p><p>9100000Ω ou 9M1 Branco Marrom Verde</p><p>10000000Ω ou 10MΩ Marrom Preto Azul</p><p>12000000Ω ou 12MΩ Marrom Vermelho Azul</p><p>15000000Ω ou 15MΩ Marrom Verde Azul</p><p>18000000Ω ou 18MΩ Marrom Cinza Azul</p><p>22000000Ω ou 22MΩ Vermelho Vermelho Azul</p><p>COR MULTIPLICADOR TOLERÂNCIA</p>
