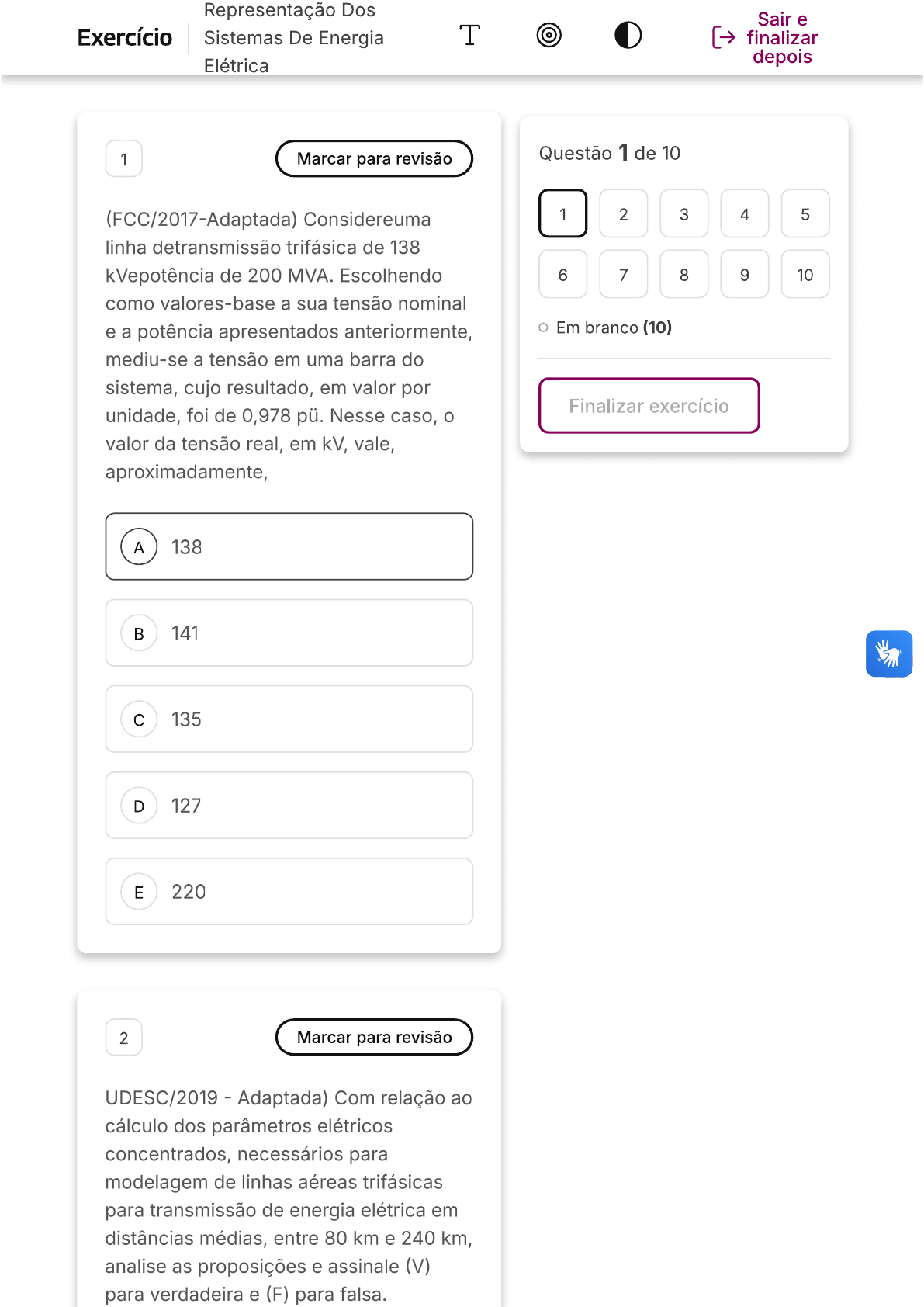

<p>Representação Dos Sair e Exercício Sistemas De Energia T finalizar Elétrica depois 1 Marcar para revisão Questão 1 de 10 (FCC/2017-Adaptada) Considereuma 1 2 3 4 5 linha detransmissão trifásica de 138 kVepotência de 200 MVA. Escolhendo 6 7 8 9 10 como valores-base a sua tensão nominal e a potência apresentados anteriormente, Em branco (10) mediu-se a tensão em uma barra do sistema, cujo resultado, em valor por Finalizar exercício unidade, foi de 0,978 pü. Nesse caso, o valor da tensão real, em kV, vale, aproximadamente, A 138 B 141 C 135 D 127 E 220 2 Marcar para revisão UDESC/2019 - Adaptada) Com relação ao cálculo dos parâmetros elétricos concentrados, necessários para modelagem de linhas aéreas trifásicas para transmissão de energia elétrica em distâncias médias, entre 80 km e 240 km, analise as proposições e assinale (V) para verdadeira e (F) para falsa.</p><p>R Vs Vr Y 2 2 A susceptância capacitiva em derivação depende da escolha do cabo condutor, do número de condutores por fase, da distância entre os condutores entre fases e na própria fase (caso sejam múltiplos), da altura dos condutores ao solo e da permissividade elétrica do meio. ( ) Raio Médio Geométrico - RMG deve ser calculado conforme a disposição e o número de cabos condutores por fase sendo influenciado pela corrente ou potência transmitida pela A Distância Média Geométrica - DMG deve ser calculado conforme a disposição e o número de cabos condutores por fase sendo influenciado pela corrente ou potência transmitida pela linha. Assinale a alternativa correta, de cima para baixo. A F - V - F B C D E F -</p><p>3 Marcar para revisão (CESGRANRIO/2018 - Adaptada) Em um determinado setor de um sistema elétrico onde se encontra uma linha de transmissão de adotaram-se como bases a tensão de 200kV e a potência de 4,0 MVA. A impedância dessa linha de transmissão em pú é igual a A 0,05 B 0,10 C 0,15 D 0,20 E 0,25 4 Marcar para revisão (CESGRANRIO/2015 - Adaptada) A impedância longitudinal por quilômetro e a admitância transversal por quilômetro de uma linha de transmissão são, respectivamente, e y=j10 X 10-6 s/km, e o comprimento da linha é igual a 200 km. Sabe-seque a tensão de entrada da linha é igual à sua tensão nominal, e que o terminal de saída está em aberto. Considerandose o modelo de linha média, então, o valor percentual da sobretensão acima da tensão nominal, no terminal de saida, é</p><p>A 5 B 10 C 25 D 50 E 80 5 Marcar para revisão (FCM/2016 - Adaptada) Considere uma linha de transmissão longa, transmitindo potência em regime estacionário com a frequência nominal do sistema de potência. Nesta situação, a mesma pode ser representada como um circuito de parâmetros concentrados, cujos parâmetros são Z'e Y', os quais são calculados mediante as seguintes equações: sinh(yl) Onde: Y' tanh Y 2 2 2 2 I. Zé a impedância série da linha de transmissão. II. Z é a impedância característica da linha de transmissão.</p><p>III. é a constante de propagação da linha e é igual a onde y são Z e a impedância e admitância da linha por unidade de comprimento. IV. Y é a constante de propagação da linha e é igual a v'zy onde Z e y são a impedância e admitância da linha por unidade de comprimento. V. Yé a admitância característica da linha de transmissão. Estão corretas apenas as afirmativas A e III B e IV C e III D e V E II, IV e V 6 Marcar para revisão (FAU/2022- Adaptado) Os Sistemas Elétricos de Potência (SEPs) são geralmente formados por vários transformadores elevadores, abaixadores entre outros dispositivos. Em decorrência disso utiliza-se o Sistema por unidade, mais conhecido pela sua abreviatura p.u., ou seja, o sistema por unidade prevê um método conveniente para a designação dos diversos valores de impedância em uma mesma base, este sistema é baseado em uma potência base Sb, e</p><p>uma tensão base Vb que é a alimentação nominal em cada barramento. Assim sendo utilize o método de sistema por unidade, para calcular a corrente de base para uma linha de distribuição trifásica com 10 Km de comprimento com a sua potência de base (Sb) é 191 kVA e a tensão de base (Vb) é 13,8 kV. Assim é correto afirmar que corrente de base e a impedância de base (Zb) são: A lb = 13,84 A B lb = 7,0 A C lb = 8,0 A D lb = 13,84 A E lb = 13,84 A 7 Marcar para revisão (UNESPAR/202 - Adaptado) Em linhas de transmissão de energia elétrica é comum o acontecimento de um efeito nas superfícies condutoras, o qual é resultado do contato de um campo elétrico intenso e elevado com partículas de ar, umidade ou poeira, resultando em emissão de luz sempre que as partículas são ionizadas. Esse efeito é chamado de:</p><p>A Efeito Corona B Efeito Pelicular C Efeito Joule D Efeito de Centelha Luminosa E Efeito Fotoelétrico 8 Marcar para revisão (CESGRANRIO/2012 - Adaptada) Uma linha de transmissão é representada pelo modelo pi, que considera os parâmetros concentrados. Y Y 2 2 Aimagem acima mostra o circuito TT- equivalente de uma linha de transmissão longa monofásica. A impedância longitudinal e a admitância transversal por unidade de comprimento são Z e respectivamente. Considerando-se que o comprimento total da linha seja L, então, o valor da impedância em função dez y</p><p>A sen (zyL) B x C A D E 9 Marcar para revisão (FUNDATEC/2010 - Adaptada) Um transformador trifásico com 10:1, está ligado em Y - com tensão de fase ou do enrolamento no secundário de 220 V Qual a tensão de linha no secundário deste transformador? A 127 V B 380 V. C 2,2 kV D 220 V E 3,8 kV</p><p>10 Marcar para revisão (CESGRANRIO/2010 - Adaptada) Entender os sistemas elétricos de potência é fundamental na modelagem das redes de transmissão de energia. Quanto às características elétricas das linhas de transmissão, subestações e equipamentos, considere as afirmativas a seguir. I. Para linhas de potência consideradas curtas (</p>
