(Adaptada de: Prefeitura Municipal de Cascavel – Engenheiro, 2016) Um sistema elétrico de potência possui uma estrutura que pode ser dividida em três etapas: geração, transmissão e distribuição. A partir do que se sabe referente aos três segmentos, julgue os itens a seguir e marque a alternativa correta.
I. As linhas de distribuição secundária operam com tensões mais elevadas e, por isso, é necessário um transformador para alterar o nível de tensão do sistema.
II. O motivo para realizar a transmissão de energia em AT ou UAT (ultra alta tensão) é tornar o valor da corrente baixo o suficiente para reduzir o dimensionamento dos condutores elétricos.
III. As linhas de transmissão operam com as tensões mais elevadas do sistema, tendo como principal função a transmissão de energia entre centros de produção e centros de consumo.

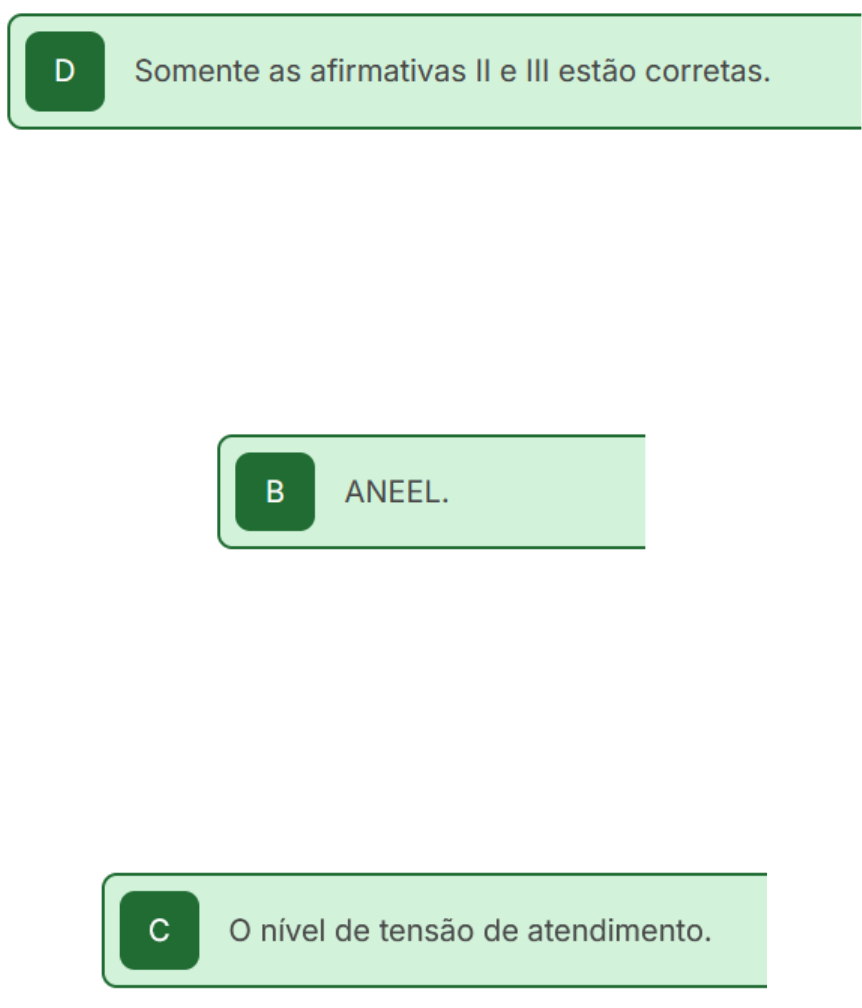

(Petróleo Brasileiro S.A – Petrobras – Profissional Júnior – Engenharia, 2015) Considerando-se a atual estrutura institucional do setor elétrico brasileiro, o órgão que tem, dentre outras funções, a de definir as diretrizes para os procedimentos licitatórios e promover as licitações destinadas à contratação de concessionários de serviço público para produção, transmissão e distribuição de energia elétrica é:
(CESGRANRIO, 2012, Engenheiro Elétrico) A ANEEL é responsável por regulamentar a tarifação da energia elétrica, garantindo que o consumidor pague um valor justo pela energia consumida, como também garantindo o equilíbrio econômico-financeiro da concessionária. Dessa forma, dois grandes grupos de consumidores estruturam a tarifação de energia elétrica dos consumidores finais. Esses grupos são definidos como “grupo A" e “grupo B". O que diferencia o “grupo A" do “grupo B"?
(Adaptada de UFRRJ - 2019 [PRC1] - UFRRJ - Engenheiro – Elétrica) Segundo dados divulgados pela Câmara de Comercialização de Energia Elétrica (CCEE), o mercado livre representa quase um terço do consumo de energia elétrica no Brasil. De acordo com as normas e regulamentos do setor elétrico brasileiro, uma empresa que foi conectada ao sistema em janeiro de 2022, pode se tornar um consumidor livre, se atender aos seguintes requisitos mínimos:
(FUNDATEC Órgão: CEEERS, 2010) As atividades de coordenação e controle da operação da geração e da transmissão de energia elétrica, integrantes do Sistema Interligado Nacional – SIN, e as atividades de acompanhamento e avaliação permanentemente da continuidade e da segurança do suprimento eletroenergético em todo o território nacional são atribuições, respectivamente:
Referente à análise estática de um sistema, avalie as afirmativas a seguir e assinale a alternativa correta.
I. Um sistema estável/seguro é aquele capaz de manter seu estado de equilíbrio somente em condições operativas normais.
II. Um sistema estável/seguro é aquele capaz de manter seu estado de equilíbrio quando em condições operativas normais, e de alcançar um estado de se manter em um equilíbrio viável após contingência.
III. Um sistema inseguro é aquele capaz de manter seu estado de equilíbrio quando em condições operativas normais, e de alcançar um estado de se manter em um equilíbrio viável após contingência.
Verificando o aprendizado
Questão 1
(Adaptada de CS - UFG - 2017). A seguir observamos o circuito equivalente de um transformador submetido a ensaios em laboratório.
Nesse circuito, a resistência do ramo magnetizante, RM, é determinada por meio
(AOCP - 219) Um transformador do tipo Δ−Y é alimentado por uma tensão de linha de 5000 V. Sabendo que o número de voltas do enrolamento primário é 1000 e do secundário 20, assinale a alternativa que apresenta a tensão de fase do lado secundário. Caso necessário, considere 3​=1,73.
(FGV -2022) Um equipamento possui valores nominais de potência e tensão de 40 MVA e 1000 kV, respectivamente. Os valores de base adotados no local onde está instalado são 20 MVA e 500 kV. Sabe-se que a reatância desse equipamento é igual a 0,2 p.u.
O valor da reatância para a nova base é
(FGV - 2022) Um equipamento de 20 kV e 1,0 MVA e reatância igual a 0,3 p.u. (em função de seus valores nominais) está inserido em um setor do sistema elétrico, cujas bases são iguais a 60 kV e 3 MVA. O novo valor da reatância desse equipamento é:
(Consulplan - 2020). Uma linha de transmissão de energia elétrica possui quatro parâmetros, sendo que dois deles, uniformemente distribuídos ao longo da linha, formam a impedância em série; assinale-os.
A transmissão de energia elétrica pode ser feita em corrente contínua ou alternada. Durante a transmissão são observados alguns efeitos particulares à característica de corrente. Assinale a alternativa correta quanto aos efeitos promovidos no sistema.
(Adaptada de IFTO - 2016) Uma linha de transmissão pode ser representada mediante os parâmetros concentrados de acordo com o modelo PI, conforme mostra o circuito abaixo:
Considere Vs​ e Is tensão e corrente por fase no lado do transmissor, Vr​ e Is​ tensão e corrente por fase no lado do receptor e Z e Y/2 impedância e admitância da linha de transmissão. Qual expressão pode determinar a tensão Vs​?
(Cesgranrio - 2012) As equações gerais para linhas de transmissão em corrente alternada, senoidal, em regime permanente, são utilizadas nas análises de transmissão de energia elétrica em sistemas elétricos de potência. A análise com parâmetros distribuídos é comumente empregada em linhas de transmissão longas e quando na determinação das tensões e correntes das linhas em pontos específicos de interesse.
Considere:
· 𝑥 a distância da linha de transmissão a partir de seu terminal receptor.
· 𝑉(𝑥) e 𝐼(𝑥) a tensão fase-neutro e a corrente de linha no ponto 𝑥 de interesse, respectivamente.
· 𝑉𝑟 e 𝐼𝑟 a tensão fase-neutro e a corrente de linha no terminal receptor, respectivamente.
· 𝑍𝑐 a impedância característica da linha.
· 𝑦 a constante de propagação da linha de transmissão.
Qual a equação matricial que define o quadripolo relativo às equações gerais para linhas de transmissão com parâmetros distribuídos?
Na formulação básica do problema de fluxo de potência é preciso conhecer quatro variáveis para cada barra do sistema: módulo da tensão, fase da tensão, potência ativa e potência reativa. A partir dessas variáveis define-se três tipos de barra. Sobre os tipos de barra, é correto afirmar que
A respeito da formulação básica do problema de fluxo de potência, é possível afirmar que
Uma vez que o sistema elétrico esteja operando em condições normais, o problema de fluxo de potência é modelado matematicamente por equações algébricas. O equacionamento para solução do problema considera os tipos de barra e variáveis envolvidas. A respeito da modelagem das equações e suas soluções é correto afirmar que
A respeito dos métodos de solução aplicados ao problema de fluxo de potência, é correto afirmar que
Considere o sistema elétrico abaixo composto por 3 barras. Com base nos dados fornecidos na imagem, os ângulos, em radianos, das barras 2 e 3 serão:
Sistema elétrico para Exercício 1.
*Adotar a barra 1 como referência angular.
O método de Newton será utilizado para a solução do ponto de operação de um sistema elétrico que contém 3 barras, interligadas por linhas de transmissão entre si. Com base na modelagem desse sistema, é correto afirmar que
Os sistemas elétricos de potência operam em condições de estabilidade quando o perfil de tensão nas barras está dentro de limites preestabelecidos. No entanto, diversos fatores podem modificar o ponto de operação de um sistema a ponto de ocorrerem mudanças bruscas nas tensões. Podemos citar como fator altamente relacionado à tensão de um sistema:
As técnicas de compensação reativa são importantes não apenas para se evitar custos adicionais de energia excedente, mas também para garantir um melhor funcionamento dos equipamentos em uma instalação elétrica. A respeito das principais técnicas de compensação reativa é correto afirmar que
O gerador síncrono pode ser considerado o elemento do sistemaque alimenta o curto-circuito. Em sua modelagem, em função das características transitórias, três valores de reatância estão presentes. Em relação à resposta transitória de um gerador síncrono, é possível afirmar que
Os modelos de linha de transmissão são classificados em função do comprimento do equipamento. Em uma linha de transmissão, é correto afirmar que
Os curtos-circuitos podem ser extremamente danosos aos sistemas elétricos. Entre os tipos de curto que ocorrem no sistema, pode ser considerado um curto simétrico do tipo
Em um sistema elétrico, ocorre um curto-circuito trifásico sólido em determinada barra. A impedância equivalente de Thévenin vista pela barra de defeito vale 0,5 pu. Considerando que as tensões pré-falta se mantiveram em 1 pu, a corrente de curto é:
Um sistema elétrico trifásico e desequilibrando apresenta as seguintes tensões:
VA​=100∠0∘VVB​=50∠90∘VVC​=50∠−90∘V​
O valor da componente de sequência zero para as tensões acima será de, aproximadamente:
A respeito das redes de sequência em componentes de um sistema elétrico, é correto afirmar que
Um gerador síncrono sofre um defeito monofásico envolvendo a fase A de seus enrolamentos. Com base na teoria de componentes simétricas, o valor da corrente de curto-circuito, considerando que a tensão terminal na máquina seja 1 pu, será:
A respeito dos curtos-circuitos assimétricos no sistema elétrico, é correto afirmar que
1
Marcar questão para revisar antes de finalizarMarcar para revisão
(ESPP/2012 - Adaptada) Segundo a resolução da ANEEL que estabelece as condições de implementação das estruturas tarifárias, é correto afirmarmos:
I. Tarifa Amarela: modalidade estruturada para aplicação de tarifas diferenciadas de consumo de energia elétrica de acordo com as horas de utilização do dia e os períodos do ano, bem como de tarifas diferenciadas de demanda de potência de acordo com as horas de utilização do dia.
II. Tarifa Verde: modalidade estruturada para aplicação de tarifas diferenciadas de consumo de energia elétrica de acordo com as horas de utilização do dia e os períodos do ano, bem como de uma única tarifa de demanda de potência.
III. Tarifa Azul: modalidade estruturada para composição de tarifas diferenciadas para indústrias que empregam fontes de energia renováveis.
A
Das afirmações acima, I e II estão corretas.
B
Das afirmações acima, apenas a I está correta.
C
Das afirmações acima, I e III estão corretas.
D
Das afirmações acima, apenas a III está correta.
E
Das afirmações acima, apenas a II está correta.
2
Marcar questão para revisar antes de finalizarMarcar para revisão
(CONSANPA/2017) Segundo o site da ANEEL, "o Serviço de Energia Elétrica é essencial no dia a dia da sociedade, seja nas residências ou nos diversos segmentos da economia. Para o uso desse bem é necessária a aplicação de tarifas que remunerem o serviço de forma adequada, que viabilizem a estrutura para manter o serviço com qualidade e que criem incentivos para eficiência." Seguindo tais preceitos, a ANEEL desenvolve metodologias de cálculo tarifário para segmentos do setor elétrico (geração, transmissão, distribuição e comercialização), considerando fatores como infraestrutura de geração, transmissão e distribuição, bem como fatores econômicos de incentivo à modicidade tarifária e sinalização ao mercado.

As modalidades tarifárias são um conjunto de tarifas aplicáveis a componentes de consumo de energia elétrica e demanda de potência ativas. É correta a seguinte definição:
A
Modalidade tarifária horária Azul: aplicada às unidades consumidoras do grupo B, caracterizada por tarifas diferenciadas de consumo de energia elétrica e de demanda de potência, de acordo com as horas de utilização do dia.
B
Modalidade tarifária horária Verde: aplicada às unidades consumidoras do grupo B4, caracterizada por tarifas diferenciadas de consumo de energia elétrica, de acordo com as horas de utilização do dia, assim como de uma única tarifa de demanda de potência.
C
Modalidade tarifária convencional Monômia: aplicada às unidades consumidoras do grupo A, caracterizada por tarifas de consumo de energia elétrica, independentemente das horas de utilização do dia.
D
Modalidade tarifária horária Branca: aplicada às unidades consumidoras do grupo B, exceto para o subgrupo B4 e para as subclasses Baixa Renda do subgrupo B1, caracterizada por tarifas diferenciadas de consumo de energia elétrica, de acordo com as horas de utilização do dia.
E
Modalidade tarifária horária Branca: aplicada a todas as unidades do grupo B.
3
Marcar questão para revisar antes de finalizarMarcar para revisão
(CESGRANRIO/2010 - Adaptada) A Câmara de Comercialização de Energia Elétrica (CCEE) atua nas operações de compra e venda de energia, assumindo importante papel no Setor Elétrico. Dentre as atribuições dessa instituição, pode-se afirmar:
I. Opera o sistema interligado e tem como responsabilidade despachar as unidades geradoras para que a potência comercializada chegue até os pontos de consumo.
II. É função da CCEE promover registros de dados da geração e consumo dos agentes envolvidos na comercialização de energia.
III. Garantir condições favoráveis para negociação da energia elétrica entre os agentes do sistema.
A
I e II corretas.
B
I e III corretas.
C
II e III corretas.
D
Somente III correta.
E
Somente I correta.
4
Marcar questão para revisar antes de finalizarMarcar para revisão
(CESGRANRIO/2006 - Adaptada) O sistema elétrico brasileiro, por sua extensão e características, distingue-se dos sistemas elétricos comumente encontrados no resto do mundo. Avalie as afirmativas a seguir referentes às características do SEB.   (   )  Funciona a partir de uma operação coordenada do sistema eletroenergético. (   )  Elevada concentração da energia total produzida em grandes centrais geradoras hidroelétricas. Existência de sistemas térmicos isolados suprindo regiões remotas. (   )  Interligação dos sistemas transmissores viabilizando a troca de energia entre as regiões e permitindo a obtenção de benefícios de diferentes regimes hidrográficos.
A
V - F - V - V.
B
F - V - V - V.
C
V - V - F - F.
D
V - V - F - V.
E
V - F - F - V.
5
Marcar questão para revisar antes de finalizarMarcar para revisão
(CONSULPLAN/2012) No que diz respeito à transmissão e distribuição de energia elétrica no Brasil, a Rede Básica do Sistema Interligado Nacional (SIN) é composta pelas linhas de transmissão, barramentos, transformadores de potência e equipamentos de subestação e pelos transformadores de potência com tensão primária em valor igual ou superior a X e tensões secundária e terciária inferiores a X, a partir de 01/07/2004.

O valor de tensão secundária/ terciária atribuído a X é:
A
115kV.
B
230kV.
C
345kV.
D
460kV.
E
480kV.
6
Marcar questão para revisar antes de finalizarMarcar para revisão
(UFC/2010 - Adaptada) Com relação à Resolução da ANEEL, que trata do sistema tarifário de energia elétrica brasileiro implementado aos consumidores de energia, assinale a alternativa correta.
A
Tarifa azul é a modalidade tarifária estruturada para a aplicação de preços diferenciados somente de consumo de energia elétrica, de acordo com as horas de utilização do dia e os períodos do ano.
B
Período seco é o que abrange as leituras de consumo e demanda extraída entre 1° de dezembro até 30 de abril do ano seguinte, totalizando cinco meses consecutivos.
C
Tarifa verde é a modalidade tarifária estruturada para a aplicação de preço único para a demanda e de preços diferenciados de consumo de energia elétrica, de acordo com as horas de utilização do dia e os períodos do ano.
D
Tarifa de ultrapassagem é uma tarifa diferenciada a ser aplicada à parcela de consumo de energia elétrica que superar os respectivos valores contratados em cada segmento horo sazonal, tanto para a tarifa azul, quanto para a tarifa verde.
E
Modulação é a redução percentual do consumo no horário de ponta, em relação ao consumo contratado no horário fora de ponta.
7
Marcar questão para revisar antes de finalizarMarcar pararevisão
(FAURGS/2012 - Adaptada) A energia contratada pelas concessionárias de energia ou distribuidoras é repassada ao consumidor final onde há cobrança pelo serviço, feita a partir das chamadas tarifas de energia.
Considere as seguintes afirmativas quanto às tarifas de energia elétrica.
I - As tarifas de energia elétrica estão estruturadas de acordo com as classes consumidoras sendo Grupo A ¿ para consumidores atendidos pela rede de alta tensão, 2,3 kV a 130 kV; e Grupo B ¿ que se destina às unidades consumidoras atendidas em tensão inferior a 2,3 kV e demais acessantes.
II - As tarifas horo-sazonais são diferenciadas somente pelas horas do dia (horário de ponta e horário fora de ponta).
III - A estrutura tarifária compreende a diferenciação das tarifas segundo componentes de demanda e energia, entre outros aspectos.
Quais afirmativas estão corretas?
A
I, apenas.
B
I e III, apenas.
C
III, apenas.
D
I e II, apenas.
E
II e III, apenas.
8
Marcar questão para revisar antes de finalizarMarcar para revisão
(CESGRANRIO/ ELETROBRAS - 2010) A atual estrutura do setor elétrico brasileiro redefiniu o papel dos agentes do setor elétrico e criou novos agentes. A respeito da atual estrutura do setor elétrico, sabe-se que:
A
O ambiente de contratação livre permite que as distribuidoras tenham maior flexibilidade na definição das tarifas para o consumidor final.
B
O PLD (Preço de Liquidação das Diferenças) é usado para valorar a energia comprada e vendida no curto prazo, sendo o resultado de um programa de otimização que avalia quando e como as usinas hidroelétricas devem ser despachadas.
C
Os agentes denominados consumidores livres podem definir sua própria tarifa de energia, desde que tenham uma potência instalada maior que 3 MW, independente do seu nível de tensão.
D
A CCEE é responsável por estabelecer os contratos de energia elétrica e, em parceria com o ONS, efetua o despacho dessa energia no sistema.
E
A definição de diretrizes para a diversidade da matriz energética nacional bem como o planejamento do sistema elétrico como um todo são atribuições da ANEEL.
9
Marcar questão para revisar antes de finalizarMarcar para revisão
(FGV-2022 - Adaptada) O engenheiro responsável pela análise da pesquisa energética do EPE depara-se com estudos que indicam que a demanda de energia aumentará nos próximos anos. Entretanto, restrições orçamentárias impedem que sejam realizados investimentos em geração e transmissão de energia elétrica. Em função disso, o engenheiro propõe implantar uma política de conscientização dos consumidores para que esses implantem políticas de eficiência energética em suas instalações, isto é, um melhor aproveitamento da energia consumida.
A
Estudo otimizado.
B
Gerenciamento pelo lado da geração.
C
Gerenciamento pelo lado da demanda.
D
Controle remoto.
E
Controle distribuído.
10
Marcar questão para revisar antes de finalizarMarcar para revisão
(IF- TO/2016) De acordo com a Resolução Normativa da ANEEL, a modalidade tarifária é o conjunto de tarifas aplicáveis às componentes de consumo de energia elétrica e demanda de potência ativas. Diante disto, analise as afirmações abaixo:

I - A modalidade tarifária horária branca é aplicada às unidades consumidoras do grupo B, exceto para o subgrupo B4 e para as subclasses Baixa Renda do subgrupo B1, caracterizada por tarifas diferenciadas de consumo de energia elétrica, de acordo com as horas de utilização do dia.
II - A modalidade tarifária horária verde é aplicada às unidades consumidoras do grupo A, caracterizada por tarifas diferenciadas de demanda de potência, de acordo com as horas de utilização do dia, assim como de uma única tarifa de consumo de energia elétrica.
III - A modalidade tarifária convencional binômia é aplicada às unidades consumidoras do grupo A, caracterizada por tarifas de consumo de energia elétrica e demanda de potência, independentemente das horas de utilização do dia.
IV - A modalidade tarifária convencional monômia é aplicada às unidades consumidoras do grupo B, caracterizada por tarifas de consumo de energia elétrica, independentemente das horas de utilização do dia.
V - A modalidade tarifária horária azul é aplicada às unidades consumidoras do grupo A, caracterizada por tarifas diferenciadas de consumo de energia elétrica e de demanda de potência, de acordo com as horas de utilização do dia.

Agora, após a análise, assinale a opção que apresenta todas as alternativas corretas:
A
I, III, IV e V, apenas.
B
I, III e V, apenas.
C
II, III e V, apenas.
D
II, III, IV e V, apenas.
Parte inferior do formulário
1
Marcar questão para revisar antes de finalizarMarcar para revisão
(FUNDATEC/2010 - Adaptada) Um transformador trifásico com relaçã̃ 10:1, está ligado em Y−△Y−△, com tensão de fase ou do enrolamento no secundário de 220 V220 V Qual a tensão de linha no secundário deste transformador?
A
127 V
B
380 V.
C
2,2 kV
D
220 V
E
3,8 kV
2
Marcar questão para revisar antes de finalizarMarcar para revisão
(CESPE/2006 - Adaptada) Em uma linha aérea de aproximadamente 100 km de comprimento, em extra-alta tensão, os parâmetros significativos para avaliar o funcionamento da linha, em regime permanente, principalmente em situações em que o objetivo é calcular correntes e tensão na condição em que a linha está operando com carga nominal. Analise as afirmativas abaixo, no que diz respeito aos possíveis parâmetros significativos.

         I.    Indutância.
       II.   Reatância de sequência zero.
     III.    Resistência.
    IV.    Capacitância.
      V.   Admitância

É correto o que se afirma em:
A
I e II, apenas
B
I, III, IV e V, apenas
C
I, III e IV, apenas
D
II e III, apenas
E
I, II, III, IV e V
3
Marcar questão para revisar antes de finalizarMarcar para revisão
(UNESPAR/2020 - Adaptado) Em linhas de transmissão de energia elétrica é comum o acontecimento de um efeito nas superfícies condutoras, o qual é resultado do contato de um campo elétrico intenso e elevado com partículas de ar, umidade ou poeira, resultando em emissão de luz sempre que as partículas são ionizadas. Esse efeito é chamado de:
A
Efeito Corona
B
Efeito Pelicular
C
Efeito Joule
D
Efeito de Centelha Luminosa
E
Efeito Fotoelétrico
4
Marcar questão para revisar antes de finalizarMarcar para revisão
(CESGRANRIO/2012 - Adaptada) Uma linha de transmissão é representada pelo modelo pi, que considera os parâmetros concentrados.
Aimagem acima mostra o circuito ππ- equivalente de uma linha de transmissão longa monofásica. A impedância longitudinal e a admitância transversal por unidade de comprimento são zz e yy, respectivamente.
Considerando-se que o comprimento total da linha seja LL, então, o valor da impedância ZπZπ em função dez y eLé.
A
zysen(zyL)zysen⁡(zyL)
B
zysenh(√zyL)zysenh⁡(zyL).
C
√xysen(√zyL)xysen⁡(zyL)
D
√zysenh(√zyL)zysenh⁡(zyL)
E
√yxsen(√zyL)yxsen⁡(zyL)
5
Marcar questão para revisar antes de finalizarMarcar para revisão
(CESGRANRIO/2015 -| Adaptada) A impedância longitudinal por quilômetro e a admitância transversal por quilômetro de uma linha de transmissăo são, respectivamente, z=j1,0Ω/kmz=j1,0Ω/km e y=j10×10−6 s/kmy=j10×10−6 s/km, e o comprimento da linha é igual a 200 km200 km. Sabe-seque a tensăo de entrada da linha é igual à sua tensão nominal, e que o terminal de saída está em aberto. Considerandose o modelo de linha média, entã̃o, o valor percentual da sobretensão acima da tensăo nominal, no terminal de saida, é
A
5
B
10
C
25
D
50
E
80
6
Marcar questão para revisar antes de finalizarMarcar para revisão
(FCC/2017- Adaptada) Considereuma linha detransmissão trifásica de 138 kVepotência de 200 MVA. Escolhendo como valores-base a sua tensão nominal e a potência apresentados anteriormente, mediu-se a tensão em uma barra do sistema, cujo resultado, em valor por unidade, foi de 0,978 pü. Nesse caso, o valor da tensão real, em kV, vale, aproximadamente,
A
138
B
141
C
135
D
127
E
220
7
Marcar questão para revisar antes de finalizarMarcar para revisão
(AMEOSC/2022 - Adaptado) Umalinhade transmissão encontra-se com tensão na extremidade emissora em 415kV415kV e na extremidade receptora 400kV400kV, desfasagem de 5 graus, com corrente medida no lado receptor de 2kA2kA, simétrica e em fase com a tensão no receptor. Calcule a impedância série da linha (despreze os componentes shunt, ou seja, modele com linha curta, considerando a tensão no receptor como referência.
Dados:
V1=415∠−5∘kV=413−j32,5V2=400∠0∘kV=400−j0I=2∠0∘kV=2−j0V1=415∠−5∘kV=413−j32,5V2=400∠0∘kV=400−j0I=2∠0∘kV=2−j0
A
12,9 - j32,5
B
6,5 - j16,2
C
3,2-j32,5
D
25,8 - j65,0
E
3,2 - j8,7
8
Marcar questão para revisar antes de finalizarMarcar para revisão
(AOCP/2019 - Adaptada) Os transformadores são equipamentos essenciais para o bom funcionamento do sistema de potência. Um tipo de transformador é o autotransformador, sobre esse modelo pode-se afirmar:

      I.                   O autotransformador é formado somente por um enrolamento e fornece isolação elétrica entre os circuitos do primário e do secundário.
    II.                   A simplicidade do autotransformador o torna mais econômico e de dimensões mais compactas.
  III.                   O autotransformador constitui um tipo especial de transformador de potência.

É correto o que se afirma em:
A
I
B
II
C
III
D
I e II
E
II e III
9
Marcar questão para revisar antes de finalizarMarcar para revisão
(CESGRANRIO/2018 - Adaptada) Em um determinado setor de um sistema elétrico onde se encontra uma linha de transmissão de 500Ω500Ω, adotaram-se como bases a tensão de 200kV200kV e a potência de 4,0 MVA. A impedância dessa linha de transmissão em pú é igual a
A
0,05
B
0,10
C
0,15
D
0,20
E
0,25
10
Marcar questão para revisar antes de finalizarMarcar para revisão
(FAU/2022- Adaptado) Os Sistemas Elétricos de Potência (SEPs) são geralmente formados por vários transformadores elevadores, abaixadores entre outros dispositivos. Em decorrência disso utiliza-se o Sistema por unidade, mais conhecido pela sua abreviatura p.u., ou seja, o sistema por unidade prevê um método conveniente para a designação dos diversos valores de impedância em uma mesma base, este sistema é baseado em uma potência base Sb, e uma tensão base Vb que é a alimentação nominal em cada barramento.
Assim sendo utilize o método de sistema por unidade, para calcular a corrente de base (Ib) para uma linha de distribuição trifásica com 10 Km de comprimento com a sua potência de base (Sb) é 191 kVA e a tensão de base (Vb) é 13,8 kV.

Assim é correto afirmar que corrente de base (Ib) e a impedância de base (Zb) são:
A
Ib = 13,84 A
B
Ib = 7,0 A
C
Ib = 8,0 A
D
Ib = 13,84 A
E
Ib = 13,84 A
Parte inferior do formulário
1
Marcar questão para revisar antes de finalizarMarcar para revisão
(VUVESP – 2012 – Adaptada) Uma fonte de tensão monofásica ideal é conectada a um ramal de distribuição que alimenta uma carga. Essa fonte possui tensão terminal de 100E
⎡⎢⎣−j12j10j2−j10j20−j10j2j10j12⎤⎥⎦[S][−j12j10j2−j10j20−j10j2j10j12][S]
8
Marcar questão para revisar antes de finalizarMarcar para revisão
(UNIOESTE – 2022 – Adaptada) Parte da energia que circula no sistema elétrico, em corrente alternada, que não produz trabalho, porém ocupa espaço nesse sistema, e o excesso desse tipo de energia é uma característica de baixo fator de potência. Essa energia é denominada:
A
Complexa
B
Aparente
C
Ativa
D
Reativa
E
Real
9
Marcar questão para revisar antes de finalizarMarcar para revisão
(FEPESE – 2011 – Adaptada) A análise do fluxo de potência é fundamental para o entendimento da variação na magnitude das tensões entre as barras. Analise as afirmativas abaixo sobre a formulação do problema de fluxo de potência (Load Flow).

      I.         Uma barra onde esteja instalado um gerador síncrono pode ser classificada como barra PQ.
     II.         Uma barra sem gerador síncrono e sem carga pode ser classificada apenas como barra PQ.
   III.         Uma barra onde esteja instalado um compensador síncrono pode ser classificada como barra de folga.
   IV.         Uma barra apenas com carga (sem gerador) pode ser classificada como barra PV. 5. O ângulo especificado para a barra de folga deve ser necessariamente de zero grau.

Está correto o que se afirma em:
A
apenas II.
B
apenas I e II.
C
apenas I e III.
D
apenas IV e V.
E
apenas I, II, III, IV e V.
10
Marcar questão para revisar antes de finalizarMarcar para revisão
(CESGRANRIO – 2010 – Adaptada) Considere um sistema elétrico de potência hipotético, representado por três barras conectadas entre si por três linhas de transmissão curta, conforme a figura abaixo (Concurso: EPE, Banca: Cesgranrio, 2010, Analista de Pesquisa Energética- Transmissão de Energia).
Fonte: EPE – CESGRANRIO – 2010 – Analista de Pesquisa Energética – Transmissão de Energia.

Para esse sistema, são fornecidos os dados de barras na tabela a seguir.
P: Potência Ativa Líquida Injetada
Q: Potência Reativa Líquida Injetada
V: Módulo da Tensão Nodal
θ : Ângulo da Tensão Nodal

Empregando-se a formulação básica do problema do fluxo de carga não linear, o número de barras PQ, PV e Vθ desse sistema é, respectivamente:
A
0, 1 e 2
B
1, 1 e 1
Parte inferior do formulário
1
Marcar questão para revisar antes de finalizarMarcar para revisão
(CEFET- MG - 2016 - Adaptada) Considere uma linha de transmissão longa, transmitindo potência em regime estacionário com a frequência nominal do sistema de potência. Nesta situação, a mesma pode ser representada como um circuito π de parâmetros concentrados, cujos parâmetros são Z’ e Y’, os quais são calculados mediante as seguintes equações sequências:
z=Zsenh(γ×l)γ×ly=Ytanh(γ×l/2)γ×l/2z=Zsenh⁡(γ×l)γ×ly=Ytanh⁡(γ×l/2)γ×l/2
Analise as afirmativas a respeitos das equações:
I. ZZ é a impedância série da linha de transmissão.
II. ZZ é a impedância característica da linha de transmissão.
III. A constante de propagação da linha é igual a √zy′zy′ onde z e y são a impedância e admitância da linha por unidade de comprimento.
IV. A constante de propagação da linha é igual a √zyzy, onde z e y são a impedância e admitância da linha por unidade de comprimento.
V. Y é a admitância característica da linha de transmissão.
Está correto o que se afirma em:
A
apenas I e III.
B
apenas I e IV.
C
apenas II e III.
D
apenas II e V.
E
apenas II, IV e V.
2
Marcar questão para revisar antes de finalizarMarcar para revisão
(CESGRANRIO - 2011 - Adaptada) Uma linha de transmissão trifásica encontra-se em aberto quando ocorre uma falta na fase a para o terra. A corrente de falta é igual a IfIf. Considerando a transformação de Fortescue, as componentes simétricas de sequência zero, positiva e negativa da corrente de linha, referente à fase a, são, respectivamente:
A
0,If,00,If,0
B
If,0,0If,0,0
D
If,If,IfIf,If,If
E
3If,3If,3If3If,3If,3If
3
Marcar questão para revisar antes de finalizarMarcar para revisão
(FGV - 2013 - Adaptada) A utilização dos componentes simétricos é bastante eficaz para se calcular as correntes de curto-circuito de um sistema elétrico de potência. Pode-se calcular a corrente de curto-circuito de sequência positiva entre duas fases de um sistema de potência por meio da associação dos equivalentes de Thévenin de sequências:
A
Negativa e zero em paralelo.
B
Positiva e zero em paralelo.
C
Positiva e negativa em série.
D
Positiva e negativa em paralelo.
E
Negativa e zero em série.
4
Marcar questão para revisar antes de finalizarMarcar para revisão
(VUFEST - 2014 - Adaptada) A barra de entrada do sistema elétrico de uma indústria possui potência de curto-circuito trifásico de j10 pu e potência de curto-circuito fase-terra de j9 pu. Assinale a alternativa que apresenta corretamente o valor das impedâncias de sequência positiva e de sequência zero, em valores por unidade, nessa:
A
Z1=j1/5eZ0=j1/6.Z1=j1/5eZ0=j1/6.
B
Z1=j2/5eZ0=j2/15.Z1=j2/5eZ0=j2/15.
C
Z1=j1/15eZ0=j1/5.Z1=j1/15eZ0=j1/5.
D
Z1=j1/15eZ0=j1/6.Z1=j1/15eZ0=j1/6.
5
Marcar questão para revisar antes de finalizarMarcar para revisão
(CESGRANRIO - 2011 - Adaptada) A conhecimento da funcionalidade dos componentes presentes em linhas de transmissão de energia é fundamental para um profissional da área. A respeito de um transformador considerado ideal, afirma-se que:
A
a corrente de Foucault mantém-se constante em relação à variação do número de espiras.
B
a relutância do núcleo é infinita.
C
o fluxo de dispersão é grande.
D
o núcleo tem permeabilidade infinita.
E
as correntes elétricas são iguais nos lados primário e secundário.
6
Marcar questão para revisar antes de finalizarMarcar para revisão
(CONSUPLAN - 2014 - Adaptada) Conhecer os componentes existentes em linhas de transmissão de energia é fundamental para um profissional da área. Uma linha de transmissão de energia elétrica possui quatro parâmetros, sendo que dois deles, uniformemente distribuídos ao longo da linha, formam a impedância em série; assinale-os:.
A
Resistência e indutância.
B
Capacitância e indutância.
C
Resistência e condutância.
D
Resistência e capacitância.
E
Indutância e susceptância.
7
Marcar questão para revisar antes de finalizarMarcar para revisão
(VUNESP - 2014 - Adaptada) Uma fonte trifásica assimétrica, de sequência positiva (ABC), apresenta os seguintes valores para as tensões de fase:
A
48 - j5.
B
84 - j8.
C
96 - j9.
D
118 - j12.
E
145 - j14.
8
Marcar questão para revisar antes de finalizarMarcar para revisão
A figura a seguir apresenta o esquema de um gerador trifásico na configuração estrela, com duas de suas fases em curto e uma aberta:
A expressão que determina a corrente de falta na sequência positiva dessa falta é:
B
V(F)1Z1EQU×V(F)1Z0EQUV1(F)ZEQU1×V1(F)ZEQU0
C
V(F)1Z0EQU+V(F)1Z1EQU+Z2EQUV1(F)ZEQU0+V1(F)ZEQU1+ZEQU2
D
V(F)1Z0EQU+Z1EQUV1(F)ZEQU0+ZEQU1
E
V(F)12Z1EQU+Z2EQU.V1(F)2ZEQU1+ZEQU2.
9
Marcar questão para revisar antes de finalizarMarcar para revisão
(VUNESP - 2012 - Adaptada) O equivalente de Thévenin em uma barra do sistema, em [p.u.], está apresentado na tabela:
Onde enen são os geradores de tensão para circuito sequencial " nn ", e znnznn sua respectiva impedância série equivalente de Thévenin. Assinale a alternativa que apresenta corretamente a corrente de sequência positiva na barra em questão, considerando que ela está submetida a um curto-circuito dupla-fase-terra (BCN), com impedância de curto-circuito nula.
B
809∠90°[pu].809∠90°[pu].
C
403∠90°[pu].403∠90°[pu].
D
403∠−90°[pu].403∠−90°[pu].
E
203∠−90°[pu].203∠−90°[pu].
10
Marcar questão para revisar antes de finalizarMarcar para revisão
(CESGRANRIO - 2011 - Adaptada) Em uma linha de transmissão, ocorre uma falta, cuja corrente é definida por:
A respeito, afirma-se que se trata de uma falta:
A
Trifásica.
B
Entre duas fases.
C
Entre fase e terra.
D
Entre duas fases e terra.
E
Entre as três fases e terra.
Parte inferior do formulário
