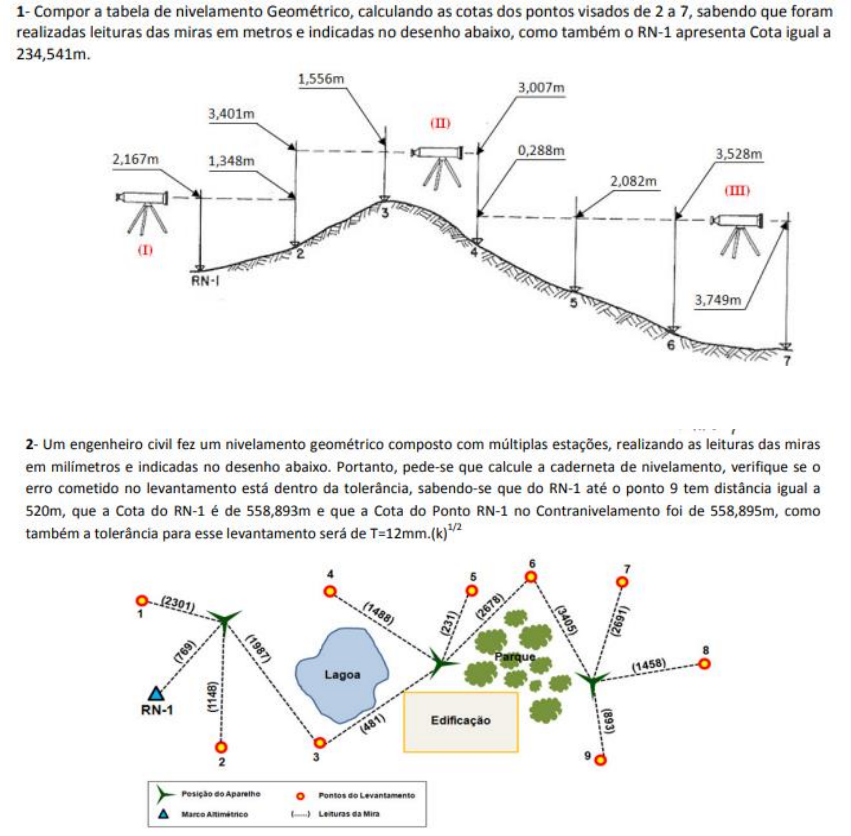

<p>1- Compor a tabela de nivelamento Geométrico, calculando as cotas dos pontos visados de 2 a 7, sabendo que foram realizadas leituras das miras em metros e indicadas no desenho abaixo, como também o RN-1 apresenta Cota igual a 234,541m. 1,556m 3,007m 3,401m (II) 0,288m 2,167m 3,528m 1,348m 2,082m (III) (I) 2 4 5 3,749m 6 7 2- Um engenheiro civil fez um nivelamento geométrico composto com múltiplas estações, realizando as leituras das miras em milímetros e indicadas no desenho abaixo. Portanto, pede-se que calcule a caderneta de nivelamento, verifique se o erro cometido no levantamento está dentro da tolerância, sabendo-se que do RN-1 até o ponto 9 tem distância igual a 520m, que a Cota do RN-1 é de 558,893m e que a Cota do Ponto RN-1 no Contranivelamento foi de 558,895m, como também a tolerância para esse levantamento será de 6 4 7 5 1 (1488) 8 Parque (1458) Lagoa A RN-1 Edificação 3 9 2 Pesição do Aparethe Pontos do Levantamento Marco Altimétrico Leituras Mira</p>
