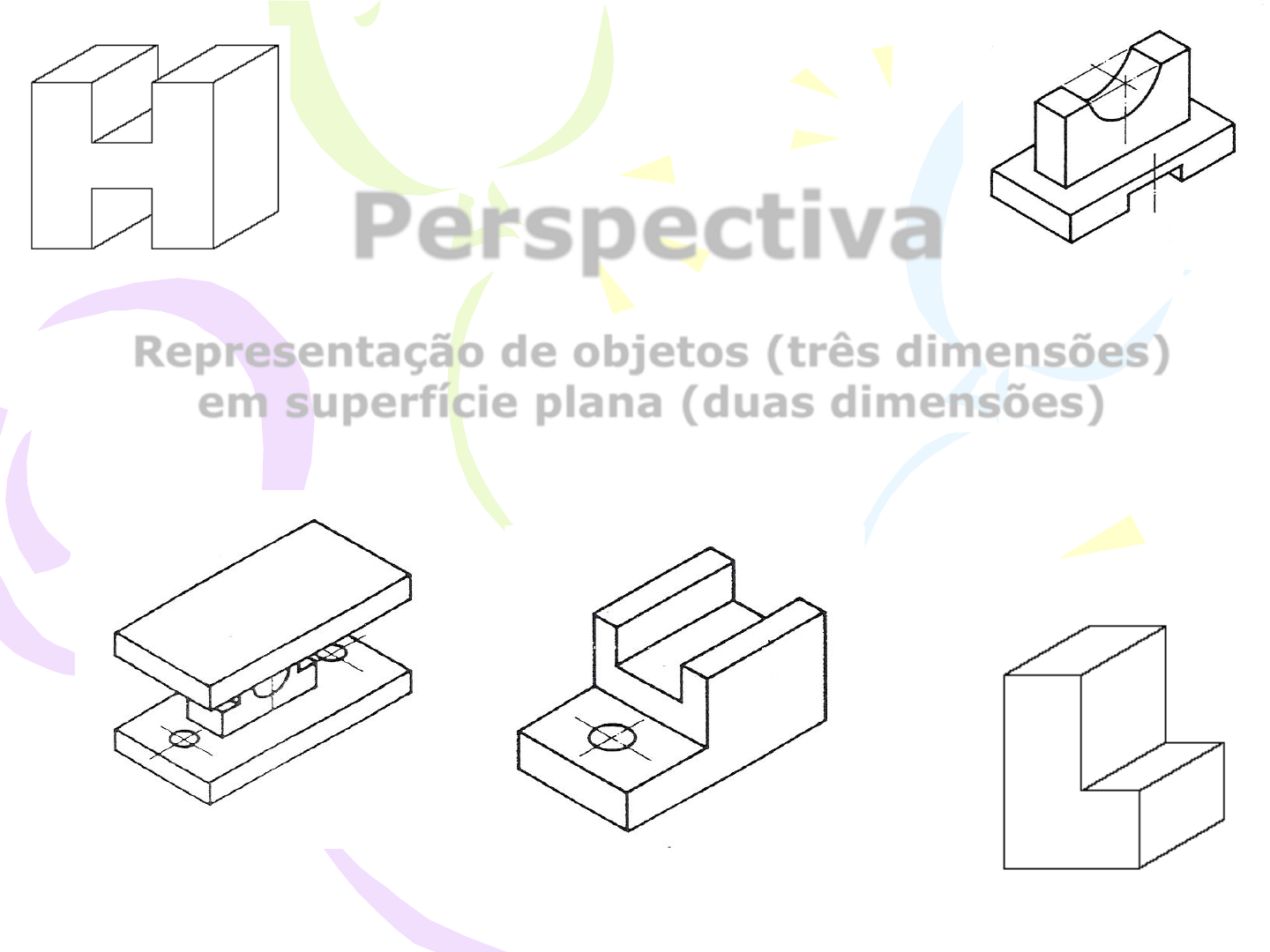

<p>Perspectiva</p><p>Representação de objetos (três dimensões)</p><p>em superfície plana (duas dimensões)</p><p>Classificação</p><p>- Utiliza projeções cilíndricas oblíquas;</p><p>- O objeto sempre possui uma face paralela ao</p><p>quadro;</p><p>-A inclinação das projetantes ocasiona a redução (K)</p><p>das dimensões do objeto, representado, no sentido</p><p>da sua profundidade.</p><p>•Apresenta reduções iguais nos três eixos</p><p>(x,y e z);</p><p>•As reduções tem o valor de 0,81% da</p><p>dimensão real;</p><p>•Na prática não se faz esta redução</p><p>(perspectiva isométrica simplificada).</p><p>1 – Com o auxílio dos</p><p>esquadros traçar os</p><p>eixos isométricos.</p><p>Processo de Construção</p><p>2 – Usar os eixos isométrico</p><p>para marcação das dimensões</p><p>do objeto (comprimento, altura</p><p>e profundidade).</p><p>3 – Por meio de retas, paralelas</p><p>aos eixos, fechar volume do</p><p>objeto.</p><p>4 – Usar os eixos</p><p>isométricos para marcação</p><p>das dimensões parciais do</p><p>objeto.</p><p>5 – Completar o</p><p>desenho por meio de</p><p>retas paralelas aos</p><p>eixos.</p><p>6 – Reforçar os traços</p><p>que formam o objeto.</p><p>Procedimento para desenhar o</p><p>Isocírculo</p>
