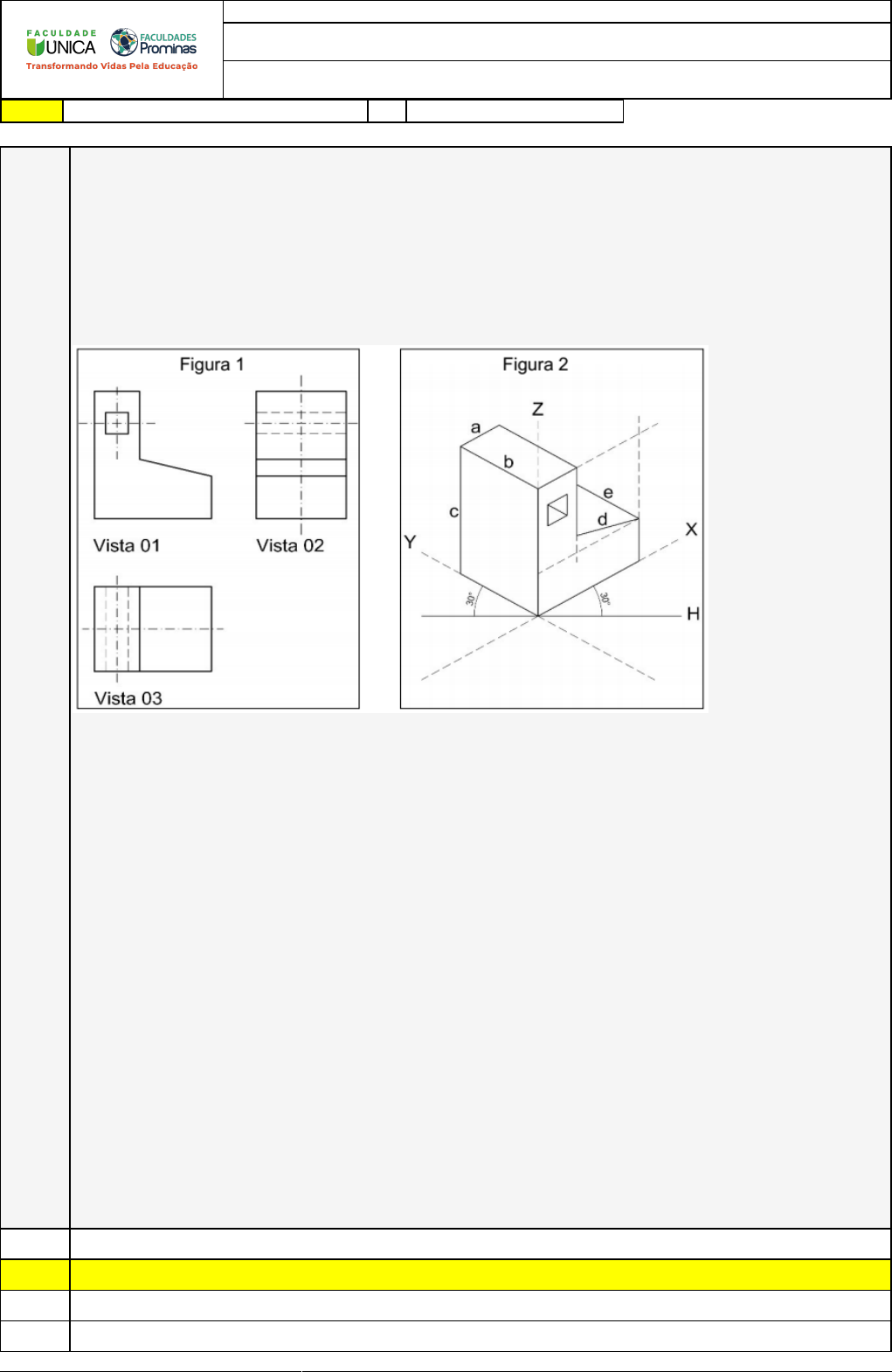

<p>29/05/2023 19:46:01 1/4</p><p>REVISÃO DE SIMULADO</p><p>Nome:</p><p>ANDREIA ELISÂNGELA FERREIRA DOS SANTOS</p><p>Disciplina:</p><p>Desenho Projetivo</p><p>Respostas corretas são marcadas em amarelo X Respostas marcardas por você.</p><p>Questão</p><p>001 (FUNDEP - 2019). No desenho de perspectivas isométricas, são utilizados como base 3</p><p>eixos, indicados na figura 2 a seguir pelas letras X, Y e Z, sendo que os eixos X e Y</p><p>formam com a linha H ângulos de 30º e são utilizados para representar o comprimento</p><p>e a largura dos objetos, além do o eixo Z, que forma com essa mesma linha H um</p><p>ângulo de 90º e é, por sua vez, utilizado para a representação das alturas dos objetos.</p><p>Dessa forma, é possível, então, a partir de elementos e medidas obtidas a partir de</p><p>vistas de um desenho bidimensional (figura 1), representar objetos e / ou ambientes de</p><p>forma a dar uma aparência tridimensional.</p><p>Considerando as características das representações em vista e o desenho isométrico,</p><p>apresentados por essas figuras, assinale com V as afirmativas verdadeiras e com F as</p><p>falsas.</p><p>( ) Apesar de ser indicado um coeficiente de redução para a representação de</p><p>perspectivas isométricas, na prática as arestas dos desenhos isométricos de objetos</p><p>que são paralelas aos eixos X, Y e Z (indicadas na figura 2 pelas letras a, b e c) são</p><p>representadas em verdadeira grandeza (ainda que em escala) para facilitar a execução</p><p>do desenho.</p><p>( ) Segundo MICELI e FERREIRA (2008), “para o traçado de arestas não isométricas</p><p>deve-se considerar o sólido envolvente como elemento auxiliar, marcando-se os pontos</p><p>extremos das linhas não isométricas e unindo-os posteriormente”. Na figura 2, pode-se</p><p>verificar uma aresta desse tipo representada pela letra e.</p><p>( ) Considerando a “Vista 01”, indicada na figura 2 como sendo a vista frontal da peça</p><p>representada em perspectiva isométrica na figura 1, as vistas 2 e 3 representam,</p><p>respectivamente, a vista lateral esquerda e a vista inferior.</p><p>( ) As linhas “traço ponto” presentes nas vistas 2 e 3 (figura 2) indicam tanto o centro</p><p>do furo quadrado presente no objeto representado quanto o eixo de simetria do mesmo</p><p>desenho. As linhas tracejadas, por sua vez, presentes também nessas vistas,</p><p>representam as arestas não visíveis do mesmo furo e possibilitam concluir que ele</p><p>atravessa a peça de face a face.</p><p>Assinale sequência correta.</p><p>A) F, V, F, V.</p><p>B) V, F, F, V.</p><p>C) V, F, V, F.</p><p>X D) V, V, F, F.</p><p>29/05/2023 19:46:01 2/4</p><p>E) F, V, V, F.</p><p>Questão</p><p>002 (FEPESE - 2020). A projeção de um objeto em um único plano não é suficiente para a</p><p>determinação da forma e da posição deste objeto no espaço. Assinale a alternativa que</p><p>corresponde à perspectiva onde os eixos x, y e z têm a mesma inclinação de 120° em</p><p>relação ao plano vertical.</p><p>A) Perspectiva cônica.</p><p>B) Perspectiva cilíndrica.</p><p>C) Perspectiva cavaleira.</p><p>X D) Perspectiva isométrica.</p><p>E) Perspectiva trimétrica.</p><p>Questão</p><p>003 (2017 – UnB) Em relação aos conceitos de perspectiva cônica e de perspectiva</p><p>isométrica, assinale a opção correta.</p><p>A) Na perspectiva cônica, utiliza-se apenas um ponto de fuga.</p><p>B) Na perspectiva cônica, a linha de terra é determinada pelo ponto de vista do</p><p>observador.</p><p>X C) Perspectiva isométrica é uma representação tridimensional em que o objeto se situa em</p><p>um sistema de três eixos coordenados.</p><p>D) Os ângulos de 45º e 90º são os mais utilizados na perspectiva cônica.</p><p>E) O círculo isométrico é representado em verdadeira grandeza.</p><p>Questão</p><p>004 Os jogos e animações utilizam-se de perspectivas para que os seus elementos fiquem</p><p>mais realísticos e interessantes aos usuários. Na imagem, é possível visualizar quatro</p><p>perspectivas, cada uma de um ambiente diferente de uma casa, como se fosse um</p><p>jogo.</p><p>Todos os ambientes apresentam o mesmo tipo de perspectiva.</p><p>Você consegue dizer qual é a perspectiva presente nesses desenhos?</p><p>A) Perspectiva cônica de 2 pontos de fuga.</p><p>X B) Perspectiva isométrica.</p><p>C) Perspectiva militar.</p><p>D) Perspectiva cavaleira.</p><p>29/05/2023 19:46:01 3/4</p><p>E) Perspectiva cônica de 1 ponto de fuga.</p><p>Questão</p><p>005 (UECE-CEV - 2018). Cada tipo de perspectiva existente mostra o objeto de um jeito</p><p>diferente. Observe os tipos de perspectivas apresentados a seguir e assinale a opção</p><p>que apresenta a correta relação entre a figura e o tipo de perspectiva.</p><p>A) 1. cônica; 2. isométrica; 3. Cavaleira.</p><p>B) 1. isométrica; 2. cavaleira; 3. Cônica.</p><p>C) 1. cavaleira; 2. cônica; 3. Isométrica.</p><p>D) 1. isométrica; 2. cônica; 3. Cavaleira.</p><p>X E) 1. cônica; 2. cavaleira; 3. Isométrica.</p><p>Questão</p><p>006 (UECE-CEV - 2016). Perspectiva é a representação gráfica dos objetos tridimensionais.</p><p>Através dela pode-se visualizar o comprimento, a largura e a altura dos objetos</p><p>representados em um único plano. Atente ao que se diz a seguir, em relação aos tipos</p><p>de perspectiva no desenho técnico.</p><p>I. Perspectiva cavaleira é uma projeção que pressupõe o observador no infinito e utiliza</p><p>os raios paralelos e oblíquos ao plano de quadro. Na perspectiva cavaleira, a face da</p><p>frente conserva sua forma e grandeza. Considerando um eixo tridimensional Y</p><p>(vertical), X (horizontal) e Z (oblíquo), a face de fuga é o eixo Z, onde a face do desenho</p><p>aparecerá reduzida.</p><p>II. Perspectiva isométrica é uma perspectiva axonométrica ortogonal onde a projeção</p><p>ortogonal é feita sobre um plano perpendicular à diagonal de um cubo; neste tipo de</p><p>perspectiva, as arestas são paralelas aos três eixos principais (X,Y,Z). Para construí-la,</p><p>adota-se uma única escala para os 3 eixos.</p><p>III. Perspectiva cônica é aquela que mais se assemelha ao fenômeno perspéctico</p><p>assimilado pelo olho humano. Ela ocorre quando o observador não está situado no</p><p>infinito e, portanto, todas as retas projetantes divergem dele.</p><p>Está correto o que se afirma em:</p><p>A) I apenas.</p><p>X B) I, II e III.</p><p>C) II e III apenas.</p><p>D) I e III apenas.</p><p>E) I e II apenas.</p><p>Questão</p><p>007 (CESGRANRIO – 2016 - Adaptado). Vários tipos de desenho de perspectiva são utilizados</p><p>em catálogos, publicações de vendas e em trabalhos técnicos. Desenhos de perspectiva</p><p>podem ser criados, utilizando-se a projeção cônica, sobre a qual se afirma que:</p><p>A) tem a vantagem de não distorcer em elipses as formas circulares na face em</p><p>verdadeira grandeza.</p><p>B) os raios visuais são paralelos em si e oblíquos ao plano de projeção.</p><p>X C) os raios visuais convergem para os olhos do observador ou para um determinado ponto</p><p>de vista.</p><p>D) sua elaboração exige que o objeto esteja inclinado em relação ao plano de projeção,</p><p>resultando em arestas de tamanho reduzido.</p><p>29/05/2023 19:46:01 4/4</p><p>E) os raios visuais são paralelos em si e perpendiculares ao plano de projeção.</p><p>Questão</p><p>008 (AOCP – 2016 – Adaptado). São elementos na construção de um desenho de</p><p>perspectiva:</p><p>A) ponto de fuga, ponto da direita e ponto da esquerda.</p><p>B) ponto de vista, linha do horizonte, linha de terra e ponto de fuga.</p><p>X C) ponto de fuga, linha do horizonte, linha vertical e linha do infinito.</p><p>D) escala humana, linha do horizonte, ponto de fuga e linha direita.</p><p>E) linha vertical, horizontal, linha mestra e linha infinita.</p>
