Projeção Ortogonal em Desenho Técnico

Prévia do material em texto

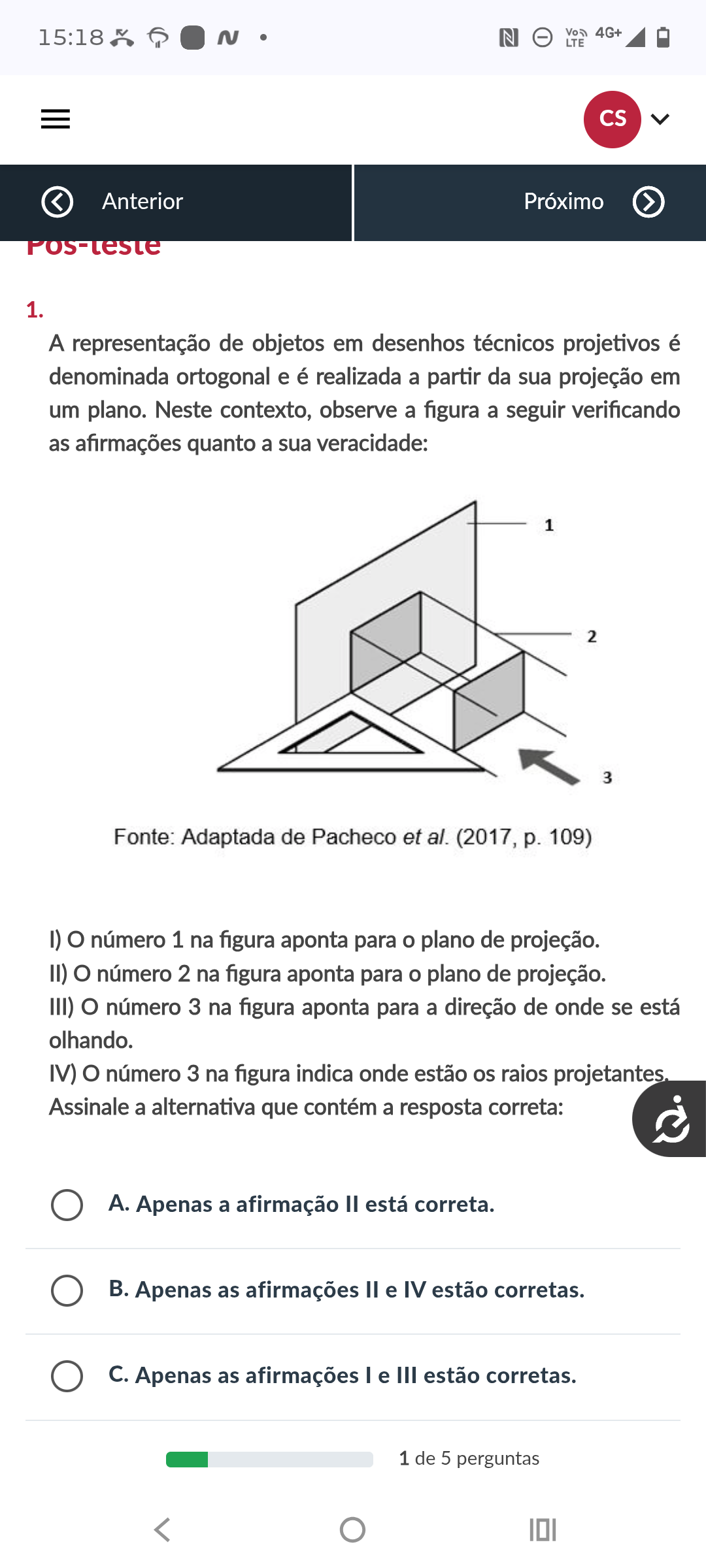

15:18 N 4G+ LTE CS Anterior Próximo > Pos-teste 1. A representação de objetos em desenhos técnicos projetivos é denominada ortogonal e é realizada a partir da sua projeção em um plano. Neste contexto, observe a figura a seguir verificando as afirmações quanto a sua veracidade: 1 2 3 Fonte: Adaptada de Pacheco et al. (2017, p. 109) I) número 1 na figura aponta para plano de projeção. II) número 2 na figura aponta para plano de projeção. III) número 3 na figura aponta para a direção de onde se está olhando. IV) número 3 na figura indica onde estão os raios Assinale a alternativa que contém a resposta correta: Apenas a afirmação está correta. B. Apenas as afirmações II e IV estão corretas. Apenas as afirmações I e III estão corretas. 1 de 5 perguntas
