EXERCÍCIO – CONCEITOS GERAIS; TREM-TIPO; LINHA INFLUÊNCIA.
Data entrega: 1ª VA
1. Descreva os elementos constituintes das pontes.
2. As pontes podem ser classificadas quanto ao sistema estrutural de sua superestrutura.
Escolha um destes sistemas e fale o que você sabe sobre ele.
3. Aponte as vantagens e desvantagens dos processos construtivos de pontes e
viadutos.
4. Como é definida a carga móvel utilizada nos dimensionamentos de pontes e viadutos?
5. Qual é a função dos coeficientes de ponderação das cargas móveis? Quantos e quais
são eles?
6. Defina, no seu entendimento, o que é trem-tipo.
7. Porque devemos determinar o trem-tipo para as longarinas de uma ponte ou viaduto?

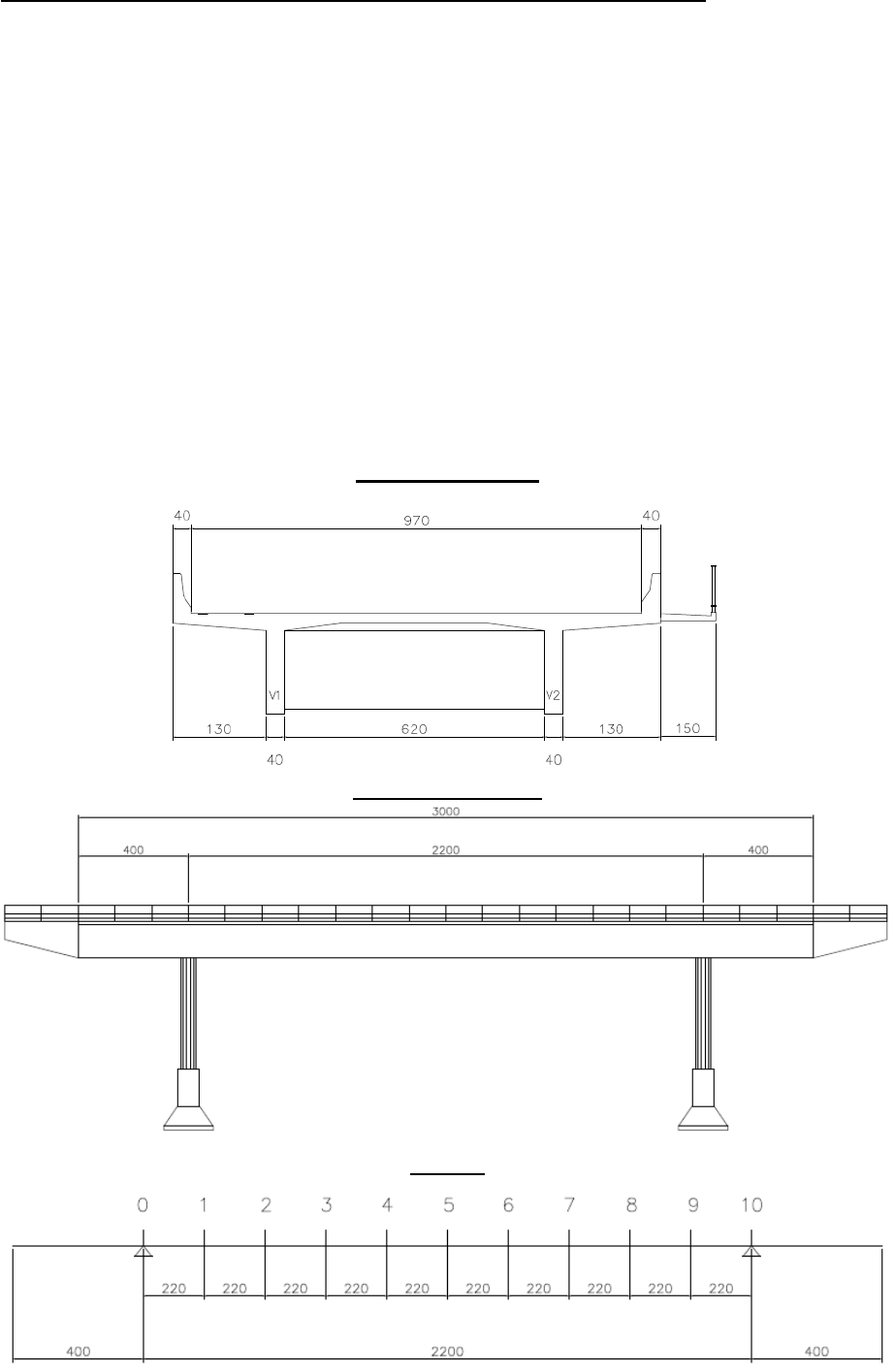

8. Calcule o trem-tipo para a viga V2 da ponte abaixo. Considere a estrutura de concreto
armado, a pista de rolamento com três faixas de tráfego e a ponte classe TB-45.
Seção transversal

Seção longitudinal

Seções

9. Qual é a função da linha de influência no dimensionamento da longarina de uma ponte
ou viaduto?
10. Como é feito o cálculo do esforço solicitante em uma longarina, devido ao
carregamento móvel da ponte?
11. Para a longarina V2 da ponte da questão 08, calcule o valor do esforço cortante e do
momento fletor no balanço e nas seções de 0 a 5, localizadas no vão da viga.
