FURG - EE - Mecânica dos Sólidos - Turma C
Lista de Exercícios
Esforço Cortante (Cisalhamento)

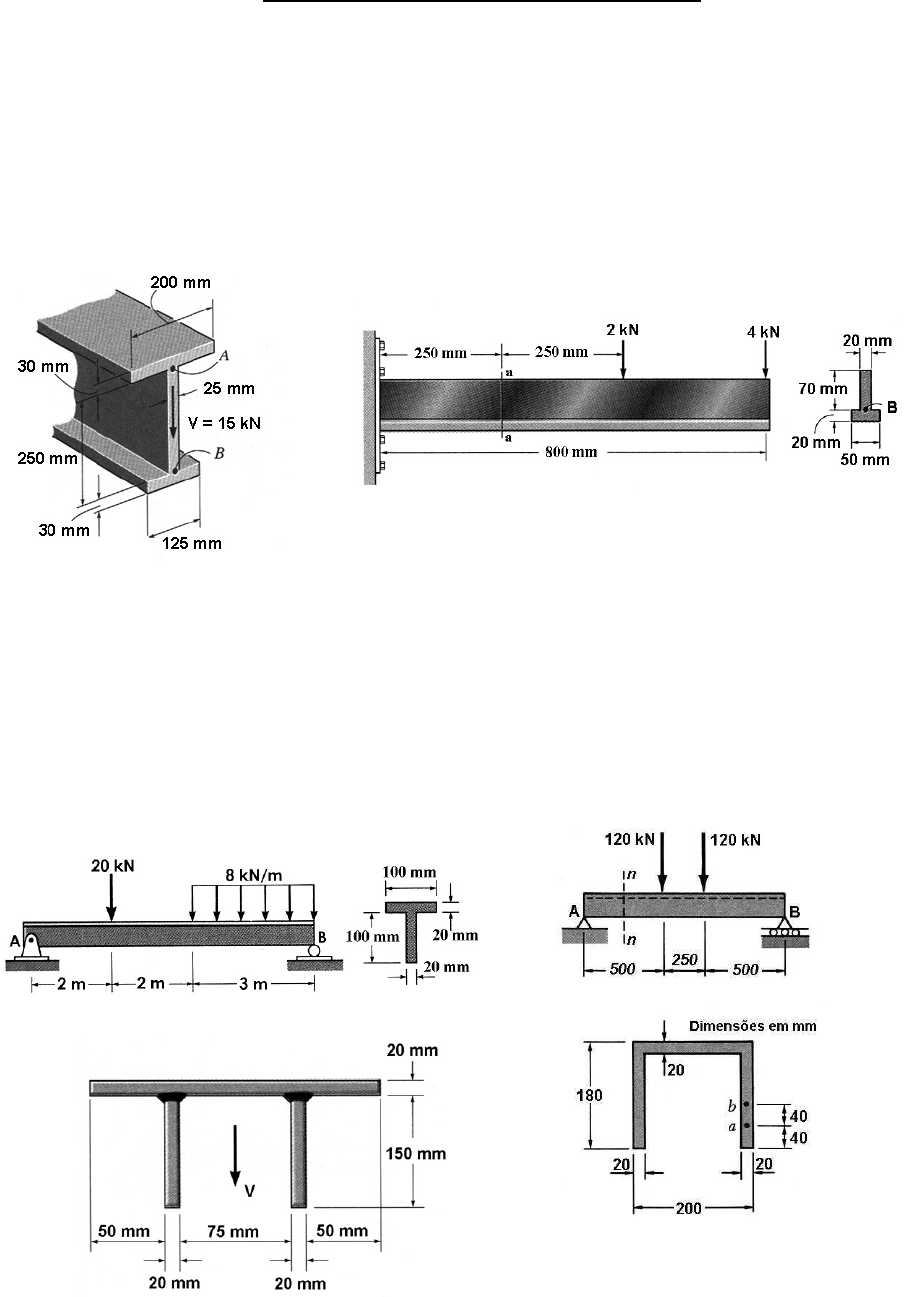

1) A viga com seção transversal mostrada na figura está sujeita a um esforço cortante V = 15 kN.
Determine o valor da tensão de cisalhamento nos pontos A e B. (Resposta: 1,99 MPa e 1,65 MPa)
2) Para a viga mostrada na figura, determine:
a) a tensão tangencial no ponto B da seção transversal a-a;
b) a tensão tangencial máxima na seção a-a.
(Resposta: 4,41 MPa e 4,85 MPa)





3) A viga T mostrada na figura abaixo está sujeita ao carregamento indicado. Determine a tensão de
cisalhamento máxima nesta viga. (Resposta: 14,7 MPa)
4) Para a viga com o carregamento mostrado, determine o valor da tensão de cisalhamento nos pontos a e
b, localizados na seção transversal n-n. (Resposta: 13,47 MPa e 21,2 MPa)
5) Uma viga com forma transversal de um T duplo, mostrada na figura abaixo, é construída pela soldagem
de três placas na disposição indicada. Determine a tensão de cisalhamento admissível mínima para a
solda de modo a suportar uma força cortante V = 80 kN. (Resposta: 14,4 MPa)















1
2
3
4
5
FURG - EE - Mecânica dos Sólidos - Turma C
Lista de Exercícios
6) A viga mostrada na figura é construída com duas tábuas de madeira unidas por duas filas de pregos,
afastados entre si por 6 cm. Se uma força cortante interna V = 600 N for aplicada às tábuas, qual a
força cortante cada prego suportará? (Resposta: 675 N)
7) Uma viga é construída pregando-se quatro pranchas de madeira na forma indicada. Se cada prego
pode suportar uma força cortante igual a 500 N, determinar os espaçamentos mínimos necessários,
lateralmente "s" e no topo "s' ", para uma força cortante atuante igual a 3,5 kN. (Resposta: 216,6 mm e
30,7 mm)








 7
8) Uma viga é composta de quatro tábuas pregadas. Se os pregos estão em ambos os lados da viga e
cada um resiste a um cisalhamento de 3 kN, qual a carga máxima P que pode ser aplicada à
extremidade? (Resposta: 6,60 kN)









9) A viga mostrada na figura é construída pela colagem de duas calhas de plástico em A e B. As calhas
têm espessura constante igual 12 mm. Se a cola tem τadm = 4,2 MPa, determine o valor máximo
possível para a carga distribuída wo baseado na resistências das uniões coladas. (Resposta: 9,73 kN/m)









6 cm
6 cm
6 cm
2 cm
2 cm
25 mm
50 mm 250 mm
25
mm 250 mm
40 mm
25 mm
75 mm
75 mm
150 mm
2 m 2 m
B
6 7
FURG - EE - Mecânica dos Sólidos - Turma C
Lista de Exercícios
10) A viga de alma dupla é composta por duas chapas de madeira compensada, presas a elementos de
madeira nas partes superior e inferior. Se cada elemento de fixação suporta 3000 N de cisalhamento
simples, qual o espaçamento “s” necessário para suportar a carga P = 3000 N? Supor que a articulação
de A é um pino e a de B é um rolete. Mostrar o diagrama de esforço cortante da viga. (Resposta:
69,04 cm)














11) Para cada uma das vigas com as seções transversais mostradas, determinar a localização do centro de
torção e a distribuição das tensões de cisalhamento causadas por uma força cortante vertical igual a 35
kN a aplicada em O. (Resposta: a) 48,8 mm e τmax = 51,2 MPa; b) 41,8 mm e τmax = 64,3 MPa)

 a) b)
4 m 4 m
6 cm
0,5 cm 0,5 cm
2 cm
2 cm
2 cm
2 cm
10 cm
