Questão
001

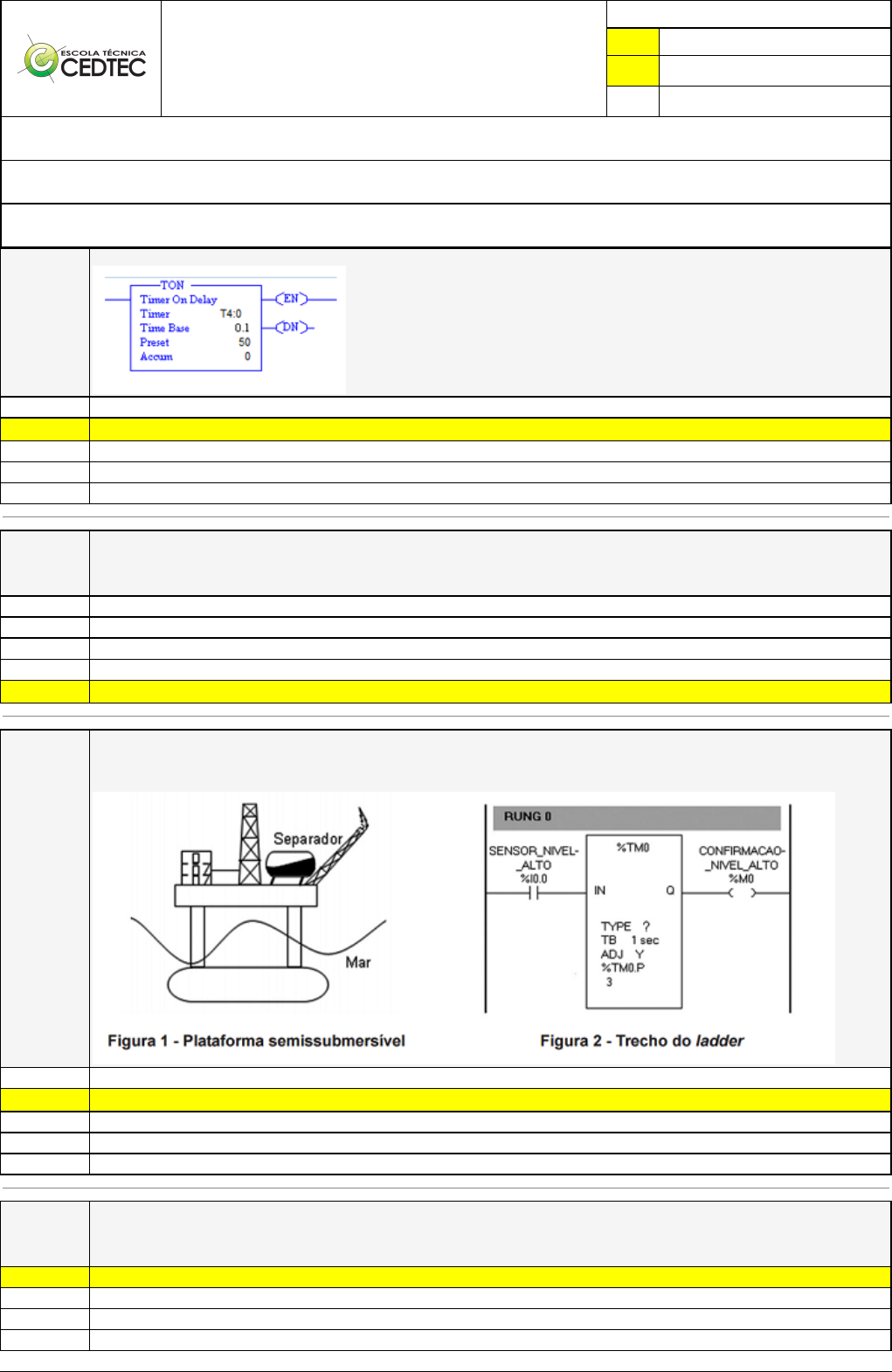

Dado o temporizador a seguir, quanto tempo ele demorará para energizar DN quando sua entrada for energizada?
0 segundos
X 5 segundos
50 segundos
Ele nunca energizará DN
1 segundos
[350097_1976]
Questão
002
Para um sensor de nível, com as características descritas a seguir, acoplado em uma entrada analógica de um CLP de 16 bits, qual o valor
corresponde no nosso programa para que o CLP identifique o nível de 3,7 litros?
Dados do sensor:
Faixa de indicação: de 1 à 10 litros
9826
9820
9824
9827
X 9828
[350097_4259]
Questão
003
A Figura 1 ilustra uma plataforma semissubmersível sendo movimentada pelas ondas. O alarme de nível alto é constantemente atingido por
causa do movimento do fluido dentro do separador (tanque de armazenagem e separação de óleo, gás e água). Neste caso, é comumente
utilizado um filtro no ladder, onde somente ocorrerá o alarme se o sensor permanecer atuado por 3 segundos ou mais (Figura 2).
A que tipo de temporizador corresponde esta forma de atuação?
Timer - Delay – TD
X Timer On-Delay – TON
Timer In-Delay – TIN
Timer Off-Delay – TOF
Timer - Pulse – TP
[350097_1000
6]
Questão
004
Qual das alternativas abaixo corresponde ao endereçamento de uma saída digital?
Q0.0
M0.0
T0.0
C0.0
Pincel Atômico - 13/08/2024 16:27:42 2/6
X I0.0
[350097_1408
8]
Questão
005
No circuito abaixo, o contato chamado lâmpada é um contato de:
X Saída digital
Entrada digital normal aberta
Entrada analógica
Nível superior de scala
Saída analógica
[350097_1000
3]
Questão
006
Quais são os tipos de Contadores disponíveis na programação do PLC?
Nenhuma das Alternativas
X Crescente e Decrescente
Crescente
Decrescente
Crescente, Decrescente e Retentor
[350097_9986]
Questão
007
São característica do PLC, EXCETO:
Fácil diagnóstico de funcionamento ainda em fase de projeto do sistema e/ou reparos que venham a ocorrer em sua operação
Facilmente reprogramado sem a necessidade de interromper o processo produtivo (programação on-line)
X Flexibilidade da expansão apenas do número de entradas a serem controladas
Pode ser instalado em cabines reduzidas devido ao pequeno espaço físico exigido
Operam com reduzido grau de proteção, pelo fato de não serem geradores de faiscamentos
[350097_1000
9]
Questão
008
Dado à Tabela abaixo qual das alternativas a programação Ladder em que um contato aberto energiza uma saída digital?
Nenhuma das alternativas
Pincel Atômico - 13/08/2024 16:27:42 3/6
X
[350097_1269
01]
Questão
009
Baseando-se na estrutura interna de um CLP, a memória imagem das entradas/saídas:
Reservada ao programa do usuário, contém alguns Kbytes de palavras-livres que serão processadas pela CPU.
Converte a tensão alternada da rede elétrica para uma tensão contínua para alimentar os circuitos eletrônicos, as entradas e as saídas.
São valores de temporizadores, valores de contadores, códigos de erro, senhas de acesso, etc. São normalmente partes da memória RAM do
CLP.
Armazena o estado da cada uma das entradas ou saídas em uma região de memória.
X É responsável pelo gerenciamento de todas as atividades do CLP. Não pode ser modificado pelo usuário e fica normalmente em memórias do
tipo PROM, EPROM, EEPROM. Ele funciona de maneira similar ao Sistema Operacional dos microcomputadores.
[350097_7643]
Questão
010
Com o desenvolvimento dos sistemas elétricos, crescem as aplicações dos controladores lógicos programáveis (CLP). Estes equipamentos
aceleram a criação de logicas de controles diversos, com a facilidade de ser programável. Um CLP é constituído, basicamente, de entradas, de
saídas (analógicas e digitais) e de CPU.
Conforme o texto acima, os componentes que poderiam ser conectados na entrada analógica e na saída digital são respectivamente.
X Transdutor de temperatura e bobina de contator.
Fim de curso e relé térmico.
Transmissor de vazão e botão de emergência.
Botoeira liga e botoeira desliga.
Termostato e bobina de relé.
[350098_1275
07]
Questão
011
Dado o Ladder abaixo, qual opção corresponde mais fielmente ao comportamento do circuito abaixo?
O:2/0 só se energizará se as entradas I:1/0 e I:1/2 estiverem energizadas.
O:2/0 só se energizará se a entrada I:1/0 estiver desenergizada e I:1/2 estiver energizada.
A única forma de desenergizar a saída O:2/0 após ela ter sido energizada é através da desenergização da entrada I:1/2.
A única forma de desenergizar a saída O:2/0 após ela ter sido energizada é através da desenergização da entrada I:1/0.
X O:2/0 só se energizará se a entrada I:1/0 estiver energizada e I:1/2 estiver desenergizada.
[350098_1269
81]
Questão
012
No fim do código abaixo valor armazenado na variável “Resultado” será:
inteiro x, y, resultado;
x = 3;
y = 2;
resultado = (x*y)+5;
se (resultado > 10)
 resultado =19;
senão
 resultado=9;
fim se
X 9
11
21
19
15
[350098_1269
91]
Questão
013
O diagrama Ladder abaixo representa uma:
Pincel Atômico - 13/08/2024 16:27:42 4/6
Associação do tipo “OU”
Associação do tipo “NÃO”
Associação do tipo “E”
X Associação com saídas em paralelo
Associação do tipo “SELO”
[350098_9997]
Questão
014
São Tipos de endereços da programação do PLC, EXCETO:
AQW =ANALOG OUTPUT
Q = DIGITAL OUTPUT
AIW = ANALOG IMPUT
I = DIGITAL INPUT
X IQ = Digital PUT
[350098_1409
3]
Questão
015
Ao pressionar uma botoeira endereçada em I0.0, nomeada de Botão1 por 1 segundo, a variável Led irá:
X Piscar (acender e logo em seguida apagar).
Piscas constantemente.
Acender e permanecer acesa.
Se manter apagada.
O bloco Timer irá aumentar sua contagem em 1 e a varável Led irá acender.
[350098_4254]
Questão
016
Considerando os programas para CLP em linguagem de relés (diagrama de contatos) mostrados na figura abaixo, onde A, B e C são os
contatos das entradas e a saída é representada pela lâmpada L.
Assinale a alternativa correta:
X Em ambos os diagramas, a condição A=0, B=1, C=1 energiza a saída L.
No diagrama da esquerda a lâmpada L somente acenderá se todas as entradas estiverem energizadas ao mesmo tempo.
Em ambos os diagramas e saída L é energizada na condição A=0, B=1, C=0.
No diagrama da direita, como a entrada a saída L estará energizada somente se C=1.
No diagrama da direita não é possível acender a lâmpada se a entrada A não estiver energizada.
Pincel Atômico - 13/08/2024 16:27:42 5/6
[350096_1269
67]
Questão
017
O diagrama abaixo demonstra uma lógica de repetição, qual das alternativas representa um comportamento adequado da lógica?
Se o usuário não digitar um número o programa nunca verificará a natureza do mesmo.
X A lógica força que o usuário não digite um número.
A lógica força que o usuário digite um número.
Se o usuário digitar um número o programa nunca verificará a natureza do mesmo.
O usuário não perceberá nenhuma diferença caso digite um número ou não.
[350096_1268
90]
Questão
018
Qual opção não é uma entrada ou saída analógica:
Válvula proporcional
Inversor de frequência
Sensor de temperatura
Sensor de nível
X Chave fim-de-curso
[350096_1967]
Questão
019
O diagrama de contatos abaixo é utilizado em um pequeno controlador lógico programável em uma pequena máquina, sua função básica é
acionar seus motores.
I - O contato “Y1” normalmente aberto é um contato de intertravamento.
II - O contato “Y3” normalmente aberto é um contato de retenção.
III - A bobina “Y2” pode ser energizada junto com abobina “Y3”.
IV -Após acionadas as três bobinas “Y1, Y2 e Y3” não podem ser desligadas de forma individual.
V - A bobina “Y3” pode ser energizada antes da bobina “Y2”.
Analisando as alternativas acima, podemos definir como verdadeiras:
II, III, IV e V
X II, III e IV
I, IV e V
I, II, III, IV e V
I,III e V
Pincel Atômico - 13/08/2024 16:27:42 6/6
[350096_1274
99]
Questão
020
Dado o Ladder abaixo, qual opção corresponde mais fielmente ao comportamento do circuito abaixo?
Se for acionado o botão que está sob o endereço I:1/0 a saída O:2/0 desenergizará.
Independente do botão, quando a entrada vinculada a I:1/0 for energizada a saída O:2/0 será desenergizada.
X Independente do botão, quando a entrada vinculada a I:1/0 for energizada a saída O:2/0 será energizada.
Quando O:2/0 for energizada, ela se manterá energizada.
Se for acionado o botão que está sob o endereço I:1/0 a saída O:2/0 energizará.
