Um sistema de controle de nível é composto dos seguintes componentes:
• 01 x medidor de nível do tipo capacitivo amalógico
• 02 x lâmpadas para sinalização de nível máximo e nível mínimo
• 01 x chave de nível
• 01 x válvula de controle proporcional
• 02 x válvulas solenoide
• 01 x botão de liga sistema
Será utilizado um Controlador Lógico Programável (CLP) para realizar a automação do sistema. Com base nos componentes utilizados, o
número de entradas digitais, saídas digitais, entradas analógicas e saídas analógicas são, respectivamente:
1, 2, 2, 3
3, 5, 0, 0
2, 2, 1, 3
1, 3, 2, 2
X 2, 4, 1, 1
[350019_1801
28]
Questão
002
São definidas como um conjunto de dispositivos “inteligentes” que utilizam um protocolo de comunicação sobre um ou mais meios físicos
para que o sistema funcione. Basicamente estes dispositivos são classificados em sensores, atuadores, controladores, interfaces e
dispositivos específicos. Estas informações se referem a rede:
Metropolitan Area Network (MAN)
Local Area Network (LAN)
X Home Area Networks” (HAN)
Data Warehouse
Wide Area Network (WAN)
[350019_9391
]
Questão
003

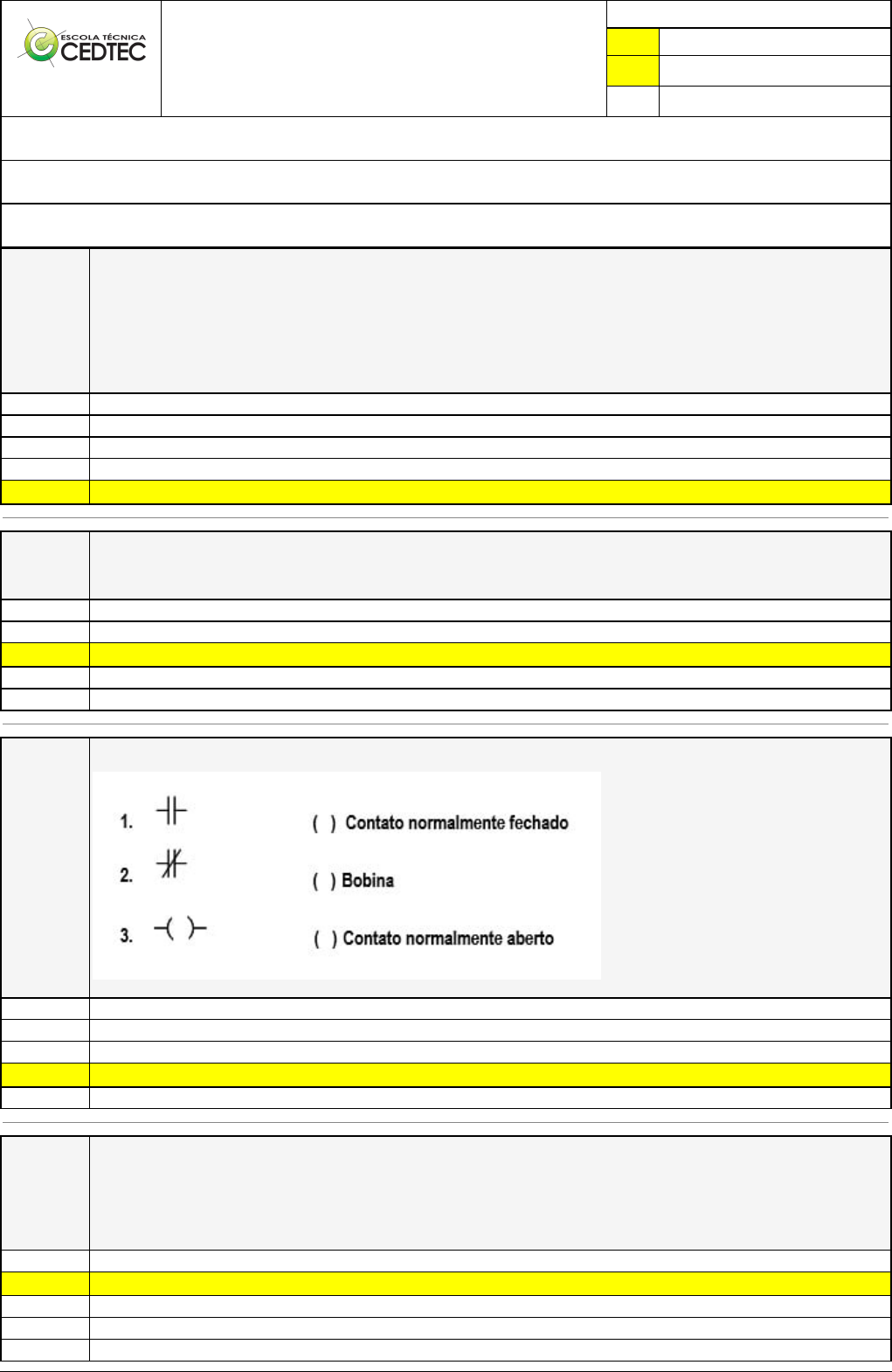

A linguagem de relés é uma representação gráfica do programa do CLP que utiliza símbolos semelhantes aos esquemas de circuitos por
relés. Numere a coluna da direita com base nos símbolos da coluna da esquerda.
Assinale a sequência correta, de cima para baixo.
2,1,3
3,1,2
1,2,3
X 2,3,1
3,2,1
[350019_1801
17]
Questão
004
A Domótica é a automatização e o controle aplicados à residência. Esta automatização e controle se realizam mediante o uso de
equipamentos que dispõem de capacidade para se comunicar interativamente entre eles
1-( ) permite maior qualidade de vida
2-( ) aumenta o bem-estar e a segurança
3-( ) racionaliza o consumo de energia
4-( ) e não permite oferecer continuamente novas aplicações.
Dentre as sentenças podemos definir:
1(F), 2 (V), 3(V), 4(F)
X 1(V), 2 (V), 3(V), 4(F)
1(V), 2 (V), 3(V), 4(V)
1(F), 2 (F), 3(V), 4(F)
1(V), 2 (F), 3(V), 4(F)
Pincel Atômico - 04/11/2024 19:02:10 2/7
[350019_1801
53]
Questão
005
Uma das partes que compõem o elevador é o contrapeso cuja definição é:
É o espaço físico da edificação formado por paredes verticais, fundo do poço e teto, acessado normalmente através das portas de
pavimento, por onde se movimentam a cabina e o contrapeso.
X Consiste em uma armação metálica formada por duas longarinas e dois cabeçotes, onde são fixados pesos.
É o nome dado ao compartimento do edifício, destinado à colocação da máquina de tração, quadro de comando, painel seletor, limitador de
velocidade, e de outros componentes da instalação do elevador.
Mecanismo motorizado situado sobre a porta da cabina, garante abertura e fechamento das portas do elevador ao chegar no pavimento
determinado, permitindo o embarque e o desembarque dos passageiros.
É o local onde os passageiros entram, apertam o botão e vão para o andar solicitado.
[350019_1800
87]
Questão
006
Segundo MARCEL DE ROURE, ENGENHEIRO CHEFE NA LINCE/AUTOMAÇÃO E CONTROLE, a “Pirâmide de Automação Industrial” é
uma boa forma de entender um pouco mais sobre a automação como um todo”. A figura a seguir mostra um esquema da pirâmide de
automação industrial. Sobre a pirâmide de automação industrial, é CORRETO afirmar que:
Reside em mostrar de forma não hierárquica a não-dependência de cada um dos níveis de controle e de trabalho existentes no setor
industrial.
É um diagrama que representa, de forma aleatória e interdependente, os 5 diferentes níveis de controle e trabalho em automação
industrial.
Reside em mostrar de forma hierárquica a não-dependência de cada um dos níveis de controle e de trabalho existentes no setor industrial.
O nível 5 da pirâmide, gerenciamento corporativo, responsável pela administração dos recursos da empresa, pode tomar decisões
independentemente dos resultados de cada um dos níveis da pirâmide.
X É um diagrama que representa, de forma hierárquica, os 5 diferentes níveis de controle e trabalho em automação industrial.
[350019_7199
8]
Questão
007
Em uma aplicação de automação, foram levantados os seguintes elementos de campo que devem ser conectados aos cartões de E/S de
um Controlador Lógico Programável:
04 botões intermitentes
03 sinaleiros
03 transmissores de pressão 04 interruptores
03 válvulas solenoides
03 sirenes
10 contatores
04 válvulas de abertura proporcional 03 chaves ﬕns-de-curso
08 contatos NA de contator
Para essa aplicação, são necessárias as seguintes quantidades de pontos de E/S:
X 19 entradas discretas, 3 entradas analógicas, 19 saídas discretas e 4 saídas analógicas.
22 entradas discretas, 3 entradas analógicas, 13 saídas discretas e 7 saídas analógicas.
19 entradas discretas, 4 entradas analógicas, 20 saídas discretas e 3 saídas analógicas.
16 entradas discretas, 6 entradas analógicas, 19 saídas discretas e 4 saídas analógicas.
18 entradas discretas, 4 entradas analógicas, 20 saídas discretas e 3 saídas analógicas.
[350021_1800
99]
Questão
008
Denominados relés de estado sólido ou estáticos, eles consistem em circuitos transistorizados que desempenham funções lógicas e de
temporização. Alta velocidade de operação; carga consideravelmente menor para transformadores de instrumentos; menor manutenção;
são algumas das suas principais vantagens. Assinale a alternativa que define esse relé de proteção.
X Relés eletrônicos
Pincel Atômico - 04/11/2024 19:02:10 3/7
Relés digitais numéricos
Relés digitais
Relés digitais codificados
Relés eletromecânicos
[350021_7205
2]
Questão
009
Abaixo é representada a conexão de três botões, B1, B2 e B3 a uma interface de entrada de um Controlador Lógico Programável - CLP,
que possuí uma lâmpada L conectada à sua interface de saída.

Considerando que B1 e B2 são botões normalmente abertos, e B3 é um normalmente fechadi, deseja-se que?
- Caso B3 esteja fechado, L acenda quando B1 ou B2 estejam fechados.
- Caso B3 esteja aberto, L não deve acender.
Um possível programa eleborado em Diagrama em Escada que atende à condição especificada é:
X
Pincel Atômico - 04/11/2024 19:02:10 4/7
[350021_1801
19]
Questão
010
Dado a figura abaixo.
Este quadro se refere a:
Principais características da infraestrutura dos ambientes comerciais atuais sem automação e com as novas tendencias da engenharia
civil.
Principais características da infraestrutura dos ambientes comerciais atuais sem automação e com as novas tendencias da Domótica.
X Principais características da infraestrutura dos ambientes domésticos atuais sem automação e com as novas tendencias da Domótica.
Principais características da infraestrutura dos ambientes navais atuais sem automação e com as novas tendencias da Domótica.
Principais características da infraestrutura dos ambientes prediais atuais sem automação e com as novas tendencias da Domótica.
[350021_8005
2]
Questão
011
Analise as afirmações abaixo sobre o elemento (instrução) temporizador utilizado na programação de Controladores Lógicos Programáveis
(CLP) em Linguagem Ladder:
I. O temporizador possui uma entrada que, ao ser energizada, habilita o acúmulo do tempo decorrido.
II. O temporizador é do tipo retentivo, isto é, se a energização do bloco for perdida, o valor acumulado não é zerado.
III. O temporizador possui uma saída que é energizada quando o valor acumulado for igual ao preestabelecido e todas as outras condiçõesde seu funcionamento estiverem satisfeitas.
IV. O temporizador é a instrução mais apropriada quando se deseja contar eventos externos, por exemplo, contar o número de parafusos
numa linha de produção.
Verifica-se que está(ão) correta(s):
Apenas, II e III.
Todas estão corretas.
Apenas, I, II e III.
Apenas, I e II.
X Apenas, I e III.
[350021_4255
]
Questão
012
A linguagem Ladder foi a primeira destinada especificamente à programação de Controladores Programáveis (CP). É ainda a mais
utilizada, estando presente praticamente em todos os CP disponíveis no mercado.A Figura a seguir mostra dois programas de CP em
linguagem Ladder, os quais utilizam três entradas digitais (X0, X1 e X2) e três saídas digitais (Y0, Y1 e Y2).
X Quando as entradas X0, X1 e X2 estiverem acionadas, as saídas Y0, Y1 e Y2 estarão desacionadas, em ambos os programas.
Em ambos os programas, é possível que as saídas Y0 e Y2 estejam acionadas ao mesmo tempo.
Quando as entradas X0 e X2 estiverem desacionadas, e a entrada X1 estiver acionada, as saídas Y0, Y1 e Y2 estarão acionadas, em
ambos os programas.
Em ambos os programas é impossível que as saídas Y1 e Y2 estejam acionadas ao mesmo tempo.
Os programas 1 e 2 são distintos graficamente, porém são logicamente iguais, executando a mesma função.
Pincel Atômico - 04/11/2024 19:02:10 5/7
[350021_9401
]
Questão
013
Controladores lógico programáveis (CLPs) são sistemas eletrônicos digitais que utilizam memórias programáveis para armazenamento
interno de funções tais como controlar máquinas ou processos através de módulos de entradas e saídas analógicas ou digitais. Analise as
seguintes afirmativas sobre o uso de CLPs:
I. É sempre recomendado o uso de CLPs parasubstituir os painéis de relés em todas as aplicações.
II. Entre as vantagens do uso de CLPs sobre o uso de painéis de relés pode-se citar a diminuição do custo em processos complexos, a fácil
instalação, a diminuição do espaço necessário para instalação e a confiabilidade.
III. Pode-se fornecer energia a um motor elétrico de até 50 kW diretamente de um módulo de saída do CLP para permitir o controle do seu
acionamento.
IV. Mesmo em aplicações extremamente simples utiliza-se o CLP para reduzir os custos, quando comparados com o custo do uso de
painéis de relés.
Assinale a alternativa correta:
Apenas as afirmativas I e IV são verdadeiras.
Apenas as afirmativas I e III são verdadeiras.
X Apenas as afirmativas II é verdadeira.
As afirmativas I, II, III e IV são verdadeiras.
Apenas as afirmativas II e III são verdadeiras.
[350021_1800
89]
Questão
014
O nível hierárquico de automação, responsável pela programação e pelo planejamento de produção, realizando o controle, o agendamento
e a logística de suprimentos, é denominado de nível de:
Instrumentação
Controle
Supervisão
X Gerenciamento de planta
Gestão corporativa
[350021_2188
3]
Questão
015
Um circuito lógico da figura abaixo foi programado para acionar um motor quando apenas duas das três chaves (A, B,C) estiverem ligadas.
Para o acionamento, convencionou-se que as variáveis assumem valor lógico 1, quando ligadas, e 0, quando desligadas.
A expressão lógica da saída M é:
X
[350018_4553
]
Questão
016
Considere as afirmações abaixo acerca dos dispositivos de proteção:
I- O fusível tem como função a proteção de um circuito elétrico contra curto-circuito.
II- Disjuntores termomagnéticos protegem um circuito apenas contra sobrecarga.
III- A escolha dos dispositivos de proteção independem da potência da carga a ser alimentada.
É correto o que se afirmar em:
I e III apenas
II apenas
I ,II e III
I e II apenas
X I apenas
[350018_1801
60]
Questão
017
Nas instalações elétricas de baixa tensão, o disjuntor termomagnético, padrão DIN, oferece proteção para o circuito no qual está instalado.
Considere as afirmativas abaixo sobre esse disjuntor:
I - Atua na proteção contra correntes de curto-circuito através de seu disparador eletromagnético.
II - Atua na proteção de falta de fase através de seu disparador diferencial residual.
III - Atua na proteção contra sobrecargas através de seu disparador térmico.
IV - Atua na proteção contra sobretensões através de seu disparador de potencial.
Assinale o item que corresponde às afirmativas CORRETAS.
III e IV
II e III
X I e III
II e IV
I e IV
Pincel Atômico - 04/11/2024 19:02:10 6/7
[350018_1801
02]
Questão
018
Os controladores lógicos programáveis (CLP) são usados industrialmente no controle de máquinas e processos discretos e independentes.
O CLP recebe sinais acerca do estado das variáveis controladas do processo em seus terminais de entrada. A opção que apresenta
apenas dispositivos de entrada de sinais no CLP é:
Solenoide e relé.
Relé e contador.
Alarme e solenoide.
X Sensor e botão de pulso.
Luz indicadora e botão.
[350018_1801
44]
Questão
019
A figura 5 apresenta um diagrama ladder de referência.
Dado o diagrama da figura 5, considerando A, B e C como entradas digitais, é CORRETO afirmar que:
M3 e M1 só funcionam de forma conjunta.
M1,M2 e M3 sempre estão funcionando simultaneamente.
X M2 e M3 não funcionam de forma conjunta.
M2 e M3 sempre estão funcionando simultaneamente.
M1 e M2 não funcionam de forma conjunta.
[350018_1801
25]
Questão
020
Dada a figura abaixo

Analise:
A Figura apresenta um exemplo de como os elementos básicos se comunicam. A esquerda dessa figura estão os sensores, que
encaminham as informações sobre algum evento como chuva, mas vento não. Aos controladores (ao centro) e estes por sua vez acionam
os ativadores (à direita), de acordo com a tarefa não programada para aquele evento, como por exemplo abrir a persiana. As interfaces
(interruptores, celular etc.) se conectam indiretamente aos controladores de forma a permitir que o usuário visualize parcialmente as
informações e não interaja com o sistema de automação. Diversos barramentos podem ser utilizados na comunicação entre os elementos
básicos (rede elétrica, telefônica etc.).
Pincel Atômico - 04/11/2024 19:02:10 7/7
A Figura apresenta um exemplo de como os elementos básicos se comunicam. A esquerda dessa figura estão os sensores, que as vezes
encaminham as informações sobre algum evento como chuva, mas vento não. Aos controladores (ao centro) e estes por sua vez acionam
os ativadores (à direita), de acordo com a tarefa não programada para aquele evento, como por exemplo abrir a persiana. As interfaces
(interruptores, celular etc.) se conectam diretamente aos controladores de forma a permitir que o usuário visualize as informações e interaja
com o sistema de automação. Diversos barramentos podem ser utilizados na comunicação entre os elementos básicos (rede elétrica,
telefônica etc.).
A Figura apresenta um exemplo de como os elementos básicos se comunicam. A esquerda dessa figura estão os sensores, que as vezes
encaminham as informações sobre algum evento como chuva, mas vento não. Aos controladores (ao centro) e estes por sua vez acionam
os ativadores (à direita), de acordo com a tarefa não programada para aquele evento, como por exemplo abrir a persiana. As interfaces
(interruptores, celular etc.) se conectam indiretamente aos controladores de forma a permitir que o usuário visualize as informações e
interaja com o sistema de automação. Diversos barramentos podem ser utilizados na comunicação entre os elementos básicos (rede
elétrica, telefônica etc.).
A Figura apresenta um exemplo de como os elementos básicos se comunicam. A esquerda dessa figura estão os sensores, que as vezes
encaminham as informações sobre algum evento como chuva, mas vento não. Aos controladores (ao centro) e estes por sua vez acionam
os ativadores (à direita), de acordo com a tarefa programada para aquele evento, como por exemplo abrir a persiana. As interfaces
(interruptores, celular etc.) se conectam diretamente aos controladores de forma a permitir que o usuário visualize as informações e interaja
com o sistema de automação. Diversos barramentos podem ser utilizados na comunicação entre os elementos básicos (rede elétrica,telefônica etc.).
X
A Figura apresenta um exemplo de como os elementos básicos se comunicam. A esquerda dessa figura estão os sensores, que
encaminham as informações sobre algum evento chuva, vento. Aos controladores (ao centro) e estes por sua vez acionam os ativadores (à
direita), de acordo com a tarefa programada para aquele evento, como por exemplo abrir a persiana. As interfaces (interruptores, celular
etc.) se conectam diretamente aos controladores de forma a permitir que o usuário visualize as informações e interaja com o sistema de
automação. Diversos barramentos podem ser utilizados na comunicação entre os elementos básicos (rede elétrica, telefônica etc.).
