CEFET-RJ
DES. TEC. I - P2 – Turmas de quarta– 2021/1
Ricardo Aguiar/ Hector Costa


Use folha de desenho A4 ou A3, legendada e margeada no padrão CEFET/RJ, em seguida poste o arquivo gerado, em
PDF, no link adequado (Favor colocar nome completo, questão e turma nas páginas enviadas).

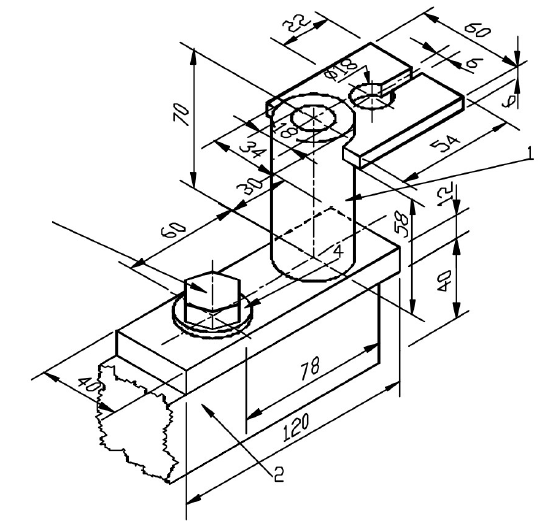

1) Para a peça apresentada abaixo em perspectiva, representá-la em tantas vistas quanto julgar necessário. Em esboço e
cotado. Soldar o tubo de diâmetro Ø34 à chapa de 54x60x6 com solda de canto de 3mm de altura nos dois lados em
toda volta, e soldar o tubo à chapa de 40x120x12 com solda em bisel de 6x60° em toda volta, e em seguida fixar a peça
1 a base utilizando o parafuso indicado.
1- Tubo – Aço; 2- Base - Aço 40x40x500; 3- Parafuso cabeça sextavada M14x..; 4- Arruela lisa Ø14 – Aço.
(valor 3,0)
























3






2) Para a peça apresentada abaixo em perspectiva, representá-la em tantas vistas quanto julgar necessário,
mostrando a montagem desta peça em uma chapa de 30 mm de espessura. A fixação deve ser feita através de
02 (dois) parafusos Allen (usar os furos de 0,19 pol). Representar o parafuso separadamente com suas
dimensões principais. Esta peça é constituída por 4 peças unidas por solda: base (1), peça cilíndrica com furo
(2), placa com 4 furos (3) e placa (4). Sugira uma solução para a fabricação da peça através de soldagem
usando a simbologia padronizada. Indicar no desenho todos os cálculos efetuados. Em esboço e cotado
Todos os furos são passantes. Utilize a folha de desenho legendada e margeada no padrão Cefet/RJ. As
unidades indicadas estão em pol. (valor 3,5)





















3) Para a peça apresentada abaixo em perspectiva, representá-la em tantas vistas quanto julgar, mostrando a montagem
desta peça em uma chapa de 1,0 pol. de espessura. A fixação deve ser feita através de 2 (dois) parafusos, arruelas e
porcas. Representar os parafusos separadamente com suas dimensões principais. Esta peça é constituída por 3 peças
unidas por solda. Sugira uma solução para a fabricação da peça através de soldagem usando a simbologia adequada.
Indicar no desenho todos os cálculos efetuados Todos os furos são passantes. Em esboço e cotado. Utilize a folha de
desenho legendada e margeada no padrão Cefet/RJ (valor 3,5).







1
2
3
