1

Disciplina de Sistemas Eletropneumáticos e
Hidráulicos
Profa. Carla de Lara


Atividade Prática - Eletropneumática
A seguir você encontra o roteiro para a realização da atividade prática, que
conta com o uso software de simulação CADESIMU, que está disponível na
aula 7 do roteiro de estudos. Após realizar a experiência você deverá organizar
os resultados em um relatório, conforme o modelo de relatório disponibilizado na
disciplina e entregar o relatório em .pdf através do ícone Trabalhos. Leia com
atenção a todas as informações contidas neste roteiro.
Objetivo
Esta atividade tem como objetivo implementar de maneira computacional, ou
seja, por software de simulação, a sequência de acionamento de dois cilindros
pneumáticos conforme será apresentado a seguir.

Descrição da atividade

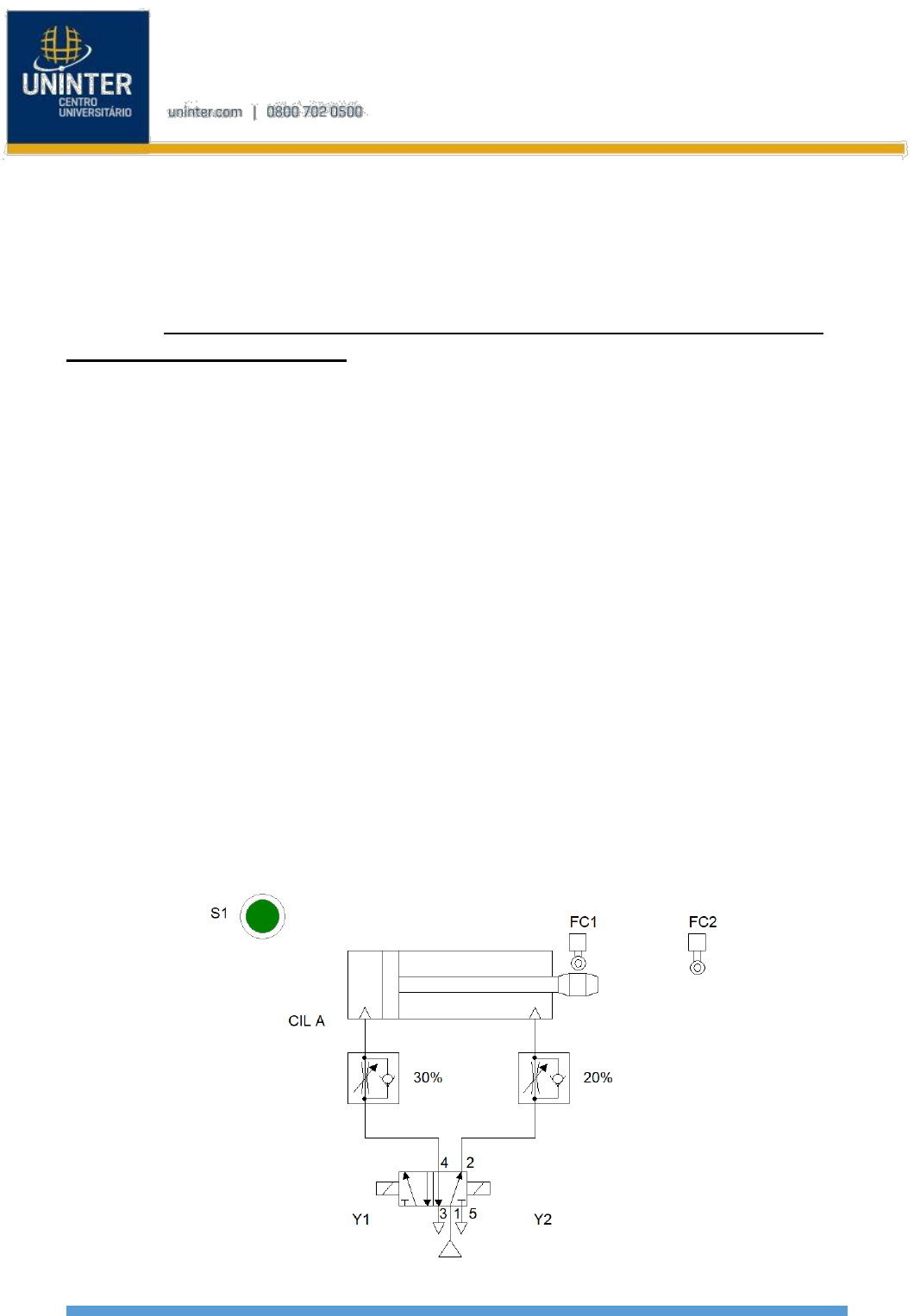

Considerando os cilindros apresentados na figura a seguir, os quais possuem
válvulas de fluxo que controlam suas velocidades de expansão e contração (utilize
exatamente o ajuste de fluxo conforme a figura). Ainda, tem-se a presença de
sensores fim-de-curso (FC1, FC2, FC3 e FC4), os quais devem ser empregados
para obter a informação da posição dos cilindros. E por fim, tem-se as solenoides
Y1, Y2, Y3 e Y4, responsáveis pelo acionamento dos passos da sequência.




 2

Disciplina de Sistemas Eletropneumáticos e
Hidráulicos
Profa. Carla de Lara



Elabore um circuito de comando eletropneumático no CADESIMU, para
executar a sequência de acionamento apresentada a seguir, considerando que ela
seja iniciada pelo acionamento do botão S1:
A+ / A- / B+ / B-
Conforme pode ser observado, a sequência possui quatro passos, os quais devem
ser atuados pelas solenoides de acordo com a tabela dada abaixo:
Passo Solenoide
A + Y1
A - Y2
B + Y3
B - Y4

É importante que o acionamento seja realizado pelo método passo a passo
utilizando contatores e solenoides, conforme visto nas aulas práticas. É necessário
apresentar no relatório os circuitos de comando, os cilindros com suas respectivas
válvulas, e prints da simulação em cada um dos quatro passos. Também é
necessário preencher a tabela com os dados da análise do acionamento dos
cilindros, a qual está disponível no modelo de relatório.


 3

Disciplina de Sistemas Eletropneumáticos e
Hidráulicos
Profa. Carla de Lara


INFORMAÇÕES ADICIONAIS
• O software cadesimu está disponível na aula 7, basta baixar a pasta
compactada, descompactar e utilizá-lo, não sendo necessária a instalação.
• Ao final da implementação, deverá ser elaborado um relatório com
introdução, desenvolvimento, que deve conter todas as informações
referentes a implementação do sistema, prints da simulação e uma
conclusão, apresentando as dificuldades e considerações a respeito da
atividade.
• O relatório deve ser entregue em formato PDF, o mais completo possível
com informações a respeito da implementação realizada.
Além disso, o trabalho é individual, portanto, qualquer trabalho idêntico será
considerado como plágio e será atribuída nota zero.
Bons estudos!
Profa. Carla de Lara
