ESTE PROJETO ESTÁ PROTEGIDO POR LEI DE DIREITO AUTORAL, SENDO PROIBIDA SUA REPRODUÇÃO TOTAL OU PARCIAL, SOB AS PENAS DA LEI 9.610 DE FEV/98
Autor Data
Lucas Lima 20/09/2022
V.O.L.T - Viva a Odisseia da Luz e Tecnologia
Alameda Itajá, Q37, L19 , Conjunto Rio Claro 3, Jataí - GO
PRANCHA:
PROPRIETÁRIO:
JEFFERSON ATILA CARDOSO DE FREITAS
RUA PS-19, Q. 26, L. 11, N. 326 RESIDENCIAL PORTAL DO SOL CEP 75805655 JATAÍ GO
DESCRIÇÃO DO PROJETO:
FINALIDADE:
Geração Própria - Suprimento de Energia Elétrica para Instalação Residencial
RESPONSÁVEL TÉCNICO: PROPRIETÁRIO:
1/1
Eng. Lucas Oliveira Lima
CONTEÚDO: Lucas Oliveira Lima
DESENHO :
UNIDADE CONSUMIDORA :
Nº PROJETO :
DATA:
SET/2023
APROVAÇÃO DA CONCESSIONÁRIA:
ESCALAS :
Indicadas
Revisão Descrição
10023924088
- Diagrama de Blocos;
- Esquema de Ligação dos Módulos Fotovoltaicos;
- Resumo da Microgeração;
- Diagrama Unifilar;
JEFFERSON ATILA CARDOSO DE FREITAS
CREA: 1020275197D-GO
PROJETO DE GERAÇÃO DISTRIBUÍDA
Microgeração Distribuída de Energia Solar Fotovoltaica - 3 kW
- Notas.
D ESLIGAR
IMPEDIR
ONSTATARC
TERRARA
INALIZARS
DESLIGAR CORRETAMENTE A REDE
SEGUINDO OS PROCEDIMENTOS PARA
DESLIGAMENTO SEGURO.
IMPEDIR RELIGAMENTOS INDEVIDOS,
ADOTANDO AS MEDIDAS RECOMENDADAS.
CONSTATAR A AUSÊNCIA DE TENSÃO.
ATERRAR O TRECHO DA REDE MAIS PRÓXIMO
 DO LOCAL ONDE SERÁ EXECUTADO O SERVIÇO
OBEDECENDO OS PROCEDIMENTOS DE
SEGURANÇA.
SINALIZAR OS EQUIPAMENTOS E A ÁREA DE
TRABALHO ANTES DE INICIAR AS ETAPAS.
5
OURO
DICAS DE
TRABALHO SEM ACIDENTES
a
vida
viva
Instalação da
placa com
parafuso ou fita de
aço inox
CUIDADO!
GERAÇÃO
DISTRIBUÍDA
NO CIRCUITO
PROJETO DE MICROGERAÇÃO DE ENERGIA FOTOVOLTAICA - 3 kW

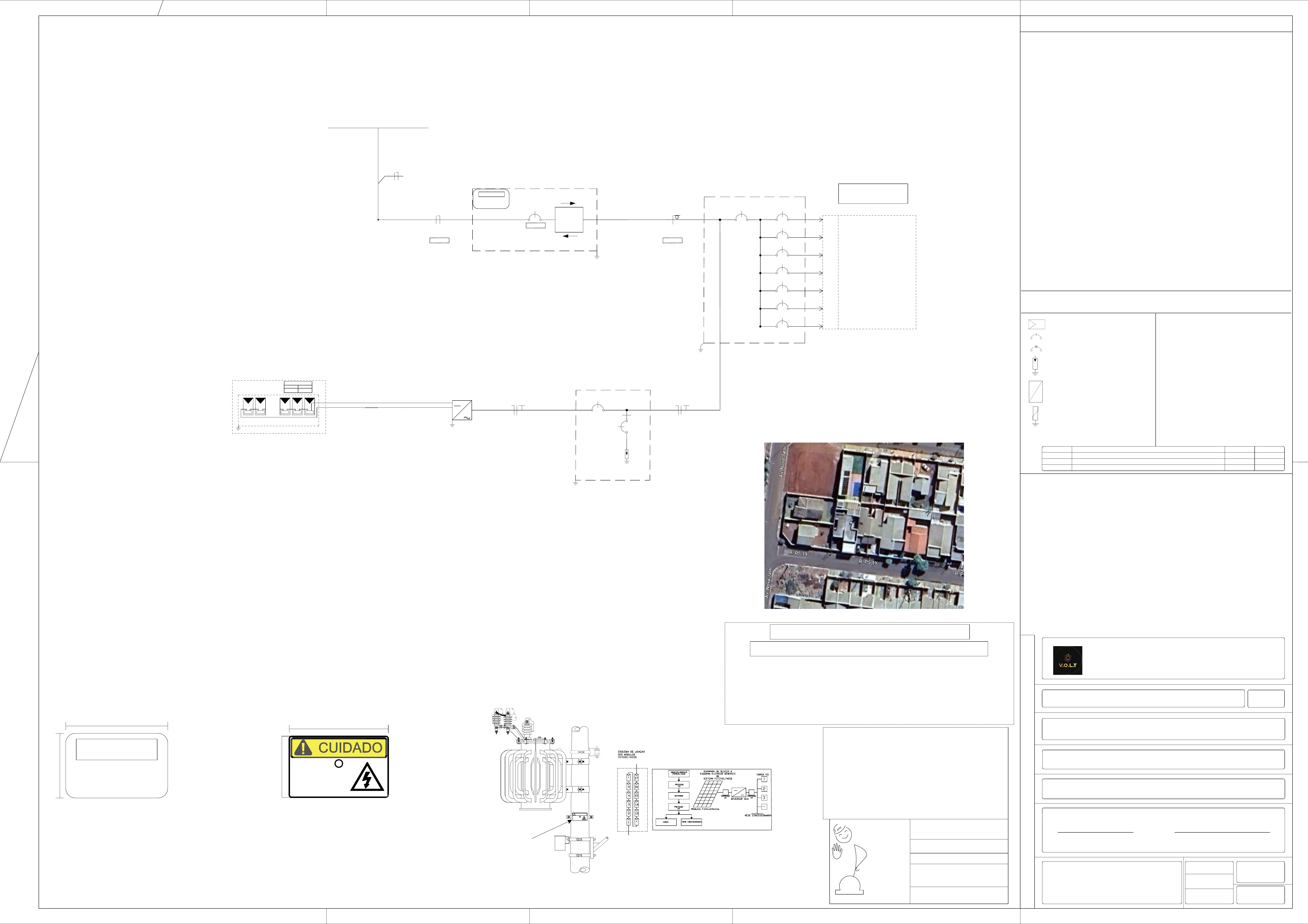

DIAGRAMA UNIFILAR E DE BLOCOS - S/ESCALA
06 MÓDULOS DE 560 Wp
MEDIÇÃO E PROTEÇÃO EXISTENTE
kWh
medidor bidirecional
a instalar
10mm²
Monopolar
40 A
REDE B.T. EQUATORIAL 220/380 V
POSTE N° 2151778-2
RISCO DE CHOQUE
ELÉTRICO
GERAÇÃO PRÓPRIA
CUIDADO
ELETRODUTO DE AÇO ZINCADO A QUENTE
Ø 32mm
RAMAL DE ENTRADA AÉREO
M
IC
R
O
G
ER
AÇ
ÃO
 F
O
TO
VO
LT
AI
C
A
3
kW
P
10mm²
QUADRO DE DISTRIBUIÇÃO
Ø 32mm
Eletroduto aço zincado
a quente
Eletroduto aparente Ø25mm
CC
CA
Inversor GROWATT
MIC3000TL-X
3kW - Monofásico
6mm²
+ vermelho+
- preto-
Q
U
A
D
R
O
 D
E
C
A
R
G
A
DEMANDA PROVÁVEL
INSTALADA
9 kVA
 EQUIPAMENTOS
RESIDENCIAIS
CIRC. 1
NOTA
Representação genérica dos circuitos do
QDG (Quadro de Distribuição Geral).
16 A
 1#4(4)T4mm²
(450/750 V)
PVC 70°C
1#4(4)T4mm²
(0,6/1 kV)
HEPR/XLPE 90°C
OU
(450/750 V)
PVC 70° C
ENC. CLASSE I
1#10(10)mm²1#10(10)mm²
Emissão Inicial00
Caixa para medidor monofasico, aço carbono
EXISTENTE
Vmáx Imáx
Dados da String
13.25 A253.8 VSTRING 1 - 3.36 kWp
01
+
...
-+-+-+-+-
02030506
Fabricante/ Modelo/ Potência
+
-
vermelho
preto
6,0 mm², 1/1,8kVcc
SOLAR, LSHF 120ºC
+
-
Suporte/ Estrutura Metálica dos Módulos
6 mm²
MPPT 1
RAMAL DE LIGAÇÃO
AÉREO
CIRC. 2
 6 A
CIRC. 3
10 A
CIRC. 4
16 A
CIRC. 5
24 A
CIRC. 6
24 A
Monopolar
32 A
CIRC. 6
16 A
M
O
N
O
FÁ
SI
C
O
QCAFV - QUADRO DE PROT. CA
GERAÇÃO FOTOVOLTAICA 3 kW
A INSTALAR
20 A
6mm²
10mm²
DPS CA-275V - Classe II - 1P
Inom ≥ 20kA; Imáx ≥ 45kA
TSUN TS560S8B 560W
CPF: 024.200.081-97
FASE A
FASE B
FASE A
FASE B
FASE A
FASE B
FASE A
Eletroduto aparente Ø25mm
1#4(4)T4mm²
(450/750 V)
PVC 70°C
1#4(4)T4mm²
(0,6/1 kV)
HEPR/XLPE 90°C
OU
NOTA IMPORTANTE: O PROJETO DE GD NÃO
CONTEMPLA QUALQUER ALTERAÇÃO NO CONJUNTO
DE MEDIÇÃO. CASO O CONJUNTO DE MEDIÇÃO NÃO
ESTEJA DE ACORDO COM AS NORMAS E PADRÕES
TÉCNICOS VIGENTES À ÉPOCA DE SUA PRIMEIRA
LIGAÇÃO, ESTE DEVERÁ SER ADEQUADO DE
ACORDO COM AS NORMAS/ESPECIFICAÇÕES
VIGENTES DA DISTRIBUÍDORA PARA POSSIBILITAR A
CONEXÃO DA GERAÇÃO DISTRIBUÍDA
1#10(10)mm²
ALUMÍNIO
MULTIPLEX XLPE
EXISTENTE
Sistema Gerador Fotovoltaico composto por:
1. 06 Módulos Fotovoltaicos de 560Wp, marca TSUN, modelo TS560S8B 560W;
2. 01 Inversores marca GROWATT, um modelo MIC3000TL-X, potência pico AC 3 kW, com as seguintes funções:
2.1 Elementos de proteção de sub e sobretensão;
2.2 Elementos de proteção de sub e sobrefrequência;
2.3 Relé de sincronismo;
2.4 Elemento de proteção anti-ilhamento, com desligamento automático.
POTÊNCIA TOTAL INSTALADA/INVERSORES 3 kWp
POTÊNCIA INSTALADA DE PAINÉIS 3.36 kWp
Procurador - Lucas Olveira Lima
CPF: 042.752.341-97
DISJUNTOR MONOPOLAR
LEGENDA E ESPECIFICAÇÃO DOS EQUIPAMENTOS
PLACA SOLAR X,XX kwP
DPS CA (Características)
CC
CA
INVERSOR DE FREQUÊNCIA
DISJUNTOR TRIPOLAR
DPS CC (Características)
NOTAS OBRIGATÓRIAS
MARCA E MODELO
MARCA E MODELO
- O fornecedor dos inversores garante a desconexão da central
geradora durante a manutenção do sistema da Concessionária
Equatorial;
- Quando da solicitação de vistoria deverá ser apresentado o
Relatório de Comissionamento das Instalações de Conexão de
acordo com os itens estabelecidos na ABNT NBR 16274,
devidamente assinados pelo engenheiro/técnico responsável,
indicando as características finais das instalações de conexão,
os resultados dos ensaios e resultados dos testes e medições
realizados;
- Os inversores deverão atender ao estabelecido na ABNT NBR
IEC 62116;
- O aterramento do sistema de geração deverá ser conectado ao
sistema de aterramento da unidade consumidora;
- Os inversores deverão estar instalados em locais de fácil
acesso, protegidos contra intempéries de acordo com o seu
grau de proteção (IP), que permitam facilmente a verificação de
suas características técnicas durante o processo de
fiscalização/conexão da G.D;
- As instalações elétricas nestes locais deverão estar em
conformidade com a NR-10, Normas técnicas/segurança da
Equatorial e ABNT;
SITUAÇÃO DA UNIDADE CONSUMIDORA
 PLACA DE ADVERTÊNCIA:
1) Material das placa: chapa galvalume (43,5% zinco, 55% alumínio e 1,5% silício)
nº 22 USG (0,79mm), cantos arredondados.
2) 2mm de espessura
3) Dimensões indicadas
4)Pitura do Fundo: Epóxi.
5) Pitura das letras: tinta eletrostática em pó.
6) Na chapa deverá ser aplicada uma demão de fundo anti-corrosivo de espessura
mínima de 30µm (frente e fundo).
Deve ser instalada uma placa de advertência no poste onde se encontra o
transformador de distribuição que alimenta o circuito de baixa tensão da unidade
consumidora com geração distribuída, com os seguintes dizeres: "CUIDADO -
GERAÇÃO DISTRIBUÍDA NO CIRCUITO".
Quando solicitado pela Enel, o acessante deve fornecer a placa.
A placa de advertência deve ser confeccionada conforme Figura 3 e possuir as
seguintes características:
- material: chapa de fibra de vidro altamente resistente as intempéries e
corrosão, cantos arredondados;
- dimensões da placa: 140 x 270 mm;
- cor do fundo: amarela, em epóxi;
- letras: cor preta, tinta eletrostática em pó;
270 mm
140 mm
Geração
Distribuída
no Circuito
250 mm
180 mm
DETALHE DAS PLACAS DE ADVERTÊNCIA A SEREM
INSTALADAS CONFORME ESP. TÉCNICA N° 122
CUIDADO
RISCO DE CHOQUE
ELÉTRICO
GERAÇÃO PRÓPRIA
EXISTENTE
A
IN
ST
AL
AR
20
 A
4m
m
²
(450/750 V)
PVC 70° C
ENC. CLASSE I
