Leia o texto abaixo sobre dimensionamento das instalações de água fria e
responda aos exercícios propostos. Apresente os cálculos.


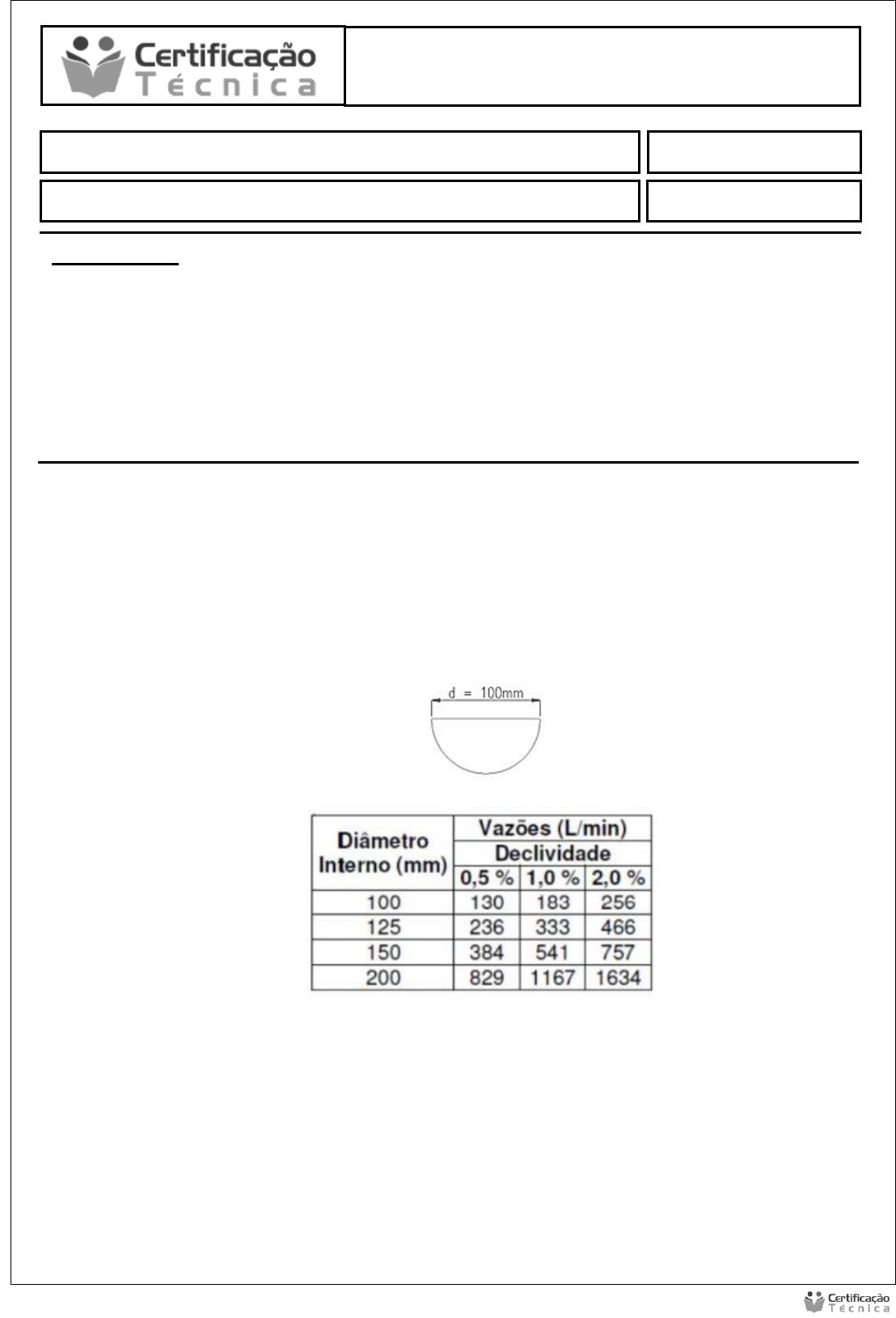

1. Dimensionar a vazão da calha abaixo. O material a ser utilizado é o plástico e a inclinação
é de 0,5%.





 Segundo a tabela disponível no material de estudo, pode se dimensionar a vazão em 130 L/min



2. Verificar a vazão de calhas retangulares de concreto alisado com lâmina de água a meia
altura.

JOAO VICTOR SOUZA SERRALHEIRO

Instalações Hidráulicas – Esgoto e Drenagem - EDI

Se a calha é retangular, precisamos das dimensões da largura da base b e da altura h

A área transversal molhada A para uma calha retangular é A= b⋅ h

Para uma calha retangular, P= b + 2h



3. Dimensionar o condutor vertical de uma instalação de águas pluviais com base nos seguin-
tes dados: Q = 650 l/min; H = 50mm, L = 6m, utilizando os ábacos abaixo:











DN = 110 mm DN = 90 mm











Instalações Hidráulicas – Esgoto e Drenagem - EDI

4. Dimensionar a calha e os condutores horizontais e verticais da edificação abaixo:

a)






b)

c)


Instalações Hidráulicas – Esgoto e Drenagem - EDI






5. Determinar os diâmetros do ramal de ventilação, da coluna de ventilação, dos ramais de
descarga, dos ramais de esgoto, a declividade dos ramais de descarga e de esgoto do BWC
residencial abaixo:





Instalações Hidráulicas – Esgoto e Drenagem - EDI

Ramal ventilação = 50 mm
Coluna de Ventilação = 50 mm

Ramais de Descarga
LV = 40mm. 3% de Declive
RS = 40mm. 3% de Declive
BI = 40mm. 3% de Declive
CS = 50mm. 3% de Declive
VS = 100mm. 2% de Declive

Ramal de Esgoto = 100mm 2% de declive

6. Projetar o esgoto do BWC residencial abaixo:








Instalações Hidráulicas – Esgoto e Drenagem - EDI

7. Dimensionar os tubos de queda, o tubo de gordura, as colunas de ventilação do esquema
vertical abaixo representado:

TQ1=11 uhc por andar x 8 andares = 88 uhc.
Coluna de esgoto inteira = 100mm.
Coluna de ventilação = 75 mm.
Ramal de ventilação = 50mm.

TQ2=10 uc por andar x 8 andares = 80 uhc.
Coluna de esgoto inteira = 100mm.
Coluna de ventilação = 75 mm.
Ramal de ventilação = 50mm.

TG=5 uhc por andar x 8 andares = 40 ubc.
Coluna tubo de gordura = 75mm.





8. As colunas do exercício anterior são do prédio cuja planta de locação está abaixo represen-
tada: Posicionar as caixas de inspeção, de gordura e dimensionar os subcoletores e o coletor
que ligará o esgoto doméstico ao coletor público.

Instalações Hidráulicas – Esgoto e Drenagem - EDI





9. Dimensionar um tanque séptico de câmara única para um restaurante em Florianópolis,
que serve 100 refeições por dia, prevendo uma limpeza do tanque a cada 3 anos.
R:

V=1000 + N(C x T) + (K x Lf )
V=1000 + 100 (25 x 0.92) + (145 x 0.1)
V=1000 + 100 (23 + 14.5)
V=1000 + 2300 + 1450
V=4750 litros


Instalações Hidráulicas – Esgoto e Drenagem - EDI

10. Dimensionar um sumidouro para o restaurante do exercício anterior, sabendo que no teste
de percolação realizado em campo, o intervalo de tempo durante o qual o nível da água
baixou 10 m foi de 4 min.
R:

Um sumidouro de D = 1 m por H = 5,5 m é o suficiente para a demanda.
