SENAI/SC
Resistência dos Materiais
17

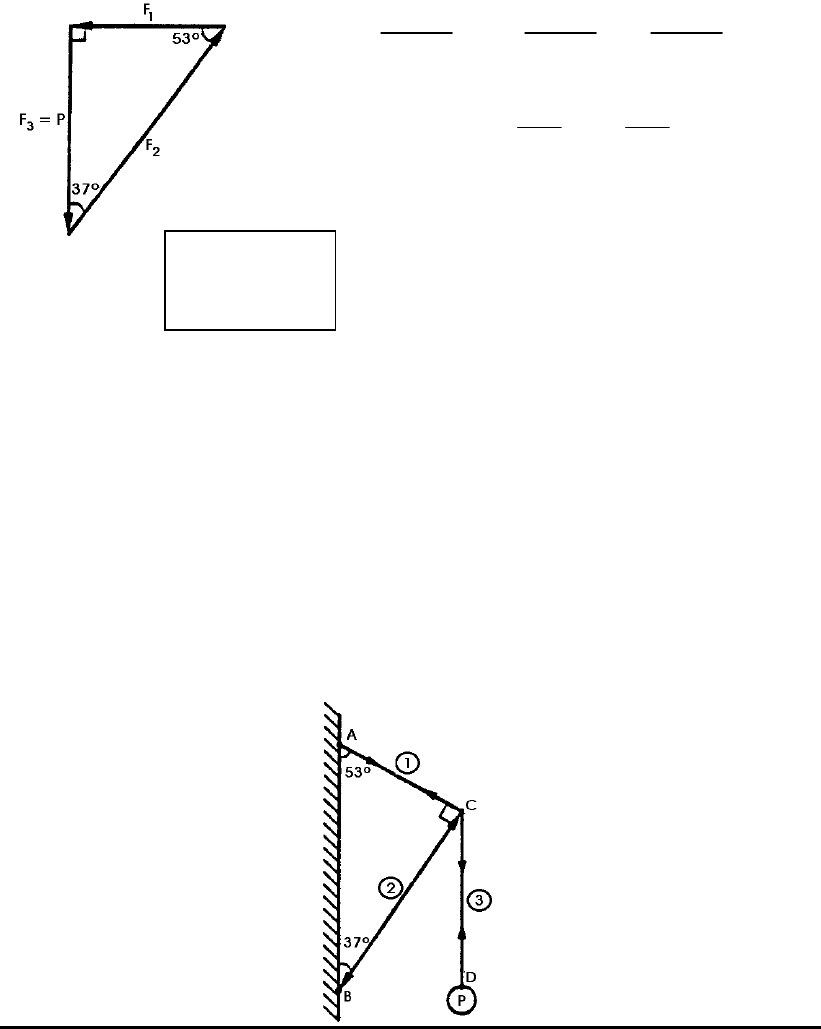

Neste caso, como temos apenas 3 forças a serem determinadas, o nosso polígono
será um triângulo de forças.

Sabemos que F3 = P, como estudamos em exemplos anteriores.

Para traçarmos o triângulo de forças, vamos utilizar o nó C, procedendo da seguinte
forma:

1. Traçamos o vetor força F3 = P, que sabemos ser vertical.
2. A F2 forma com F3 um ângulo de 37º, sabemos ainda que, o vetor F2 tem o seu
início no final do vetor F3, portanto, com uma inclinação de 37º em relação ao final
do vetor F3, traçamos o vetor F2.
3. O vetor F1 forma 90º com o vetor F3, sabemos que o início de F3 é o final de F1,
teremos, portanto, o triângulo de forças abaixo.
Pela lei dos senos temos:






 F2 = = = 2500kgf


 F1 = F2 sen 37º = 2500 x 0,6





Observação: Como se pode perceber, a carga 1,4 tf foi transformada para 1400 kgf.

Exemplo 3

A estrutura representada na figura está em equilíbrio. A carga P aplicada em D é de
3,0 tf. Determinar as forças normais atuantes nas barras 1, 2 e 3 utilizando o método
do polígono de forças.

Solução:

Observando a figura a seguir, concluímos que as barras 1 e 3 estão tracionadas, e a
barra 2 está comprimida. Teremos, portanto o esquema de forças a seguir.
Novamente para este caso, teremos um triângulo de forças.
Sabemos que F3 = 3,0 tf, como já foi estudado. Através de C, traçaremos o triângulo
de forças.










 F1 F2 F3
sen 37º sen 90º sen 53º
 P 2000
sen 53º 0,8
= =
F1 = 1500 kgf
F2 = 2500
kgf
