JDSU 5800
1º.. Instalar o programa VNC Viewer em sua máquina.

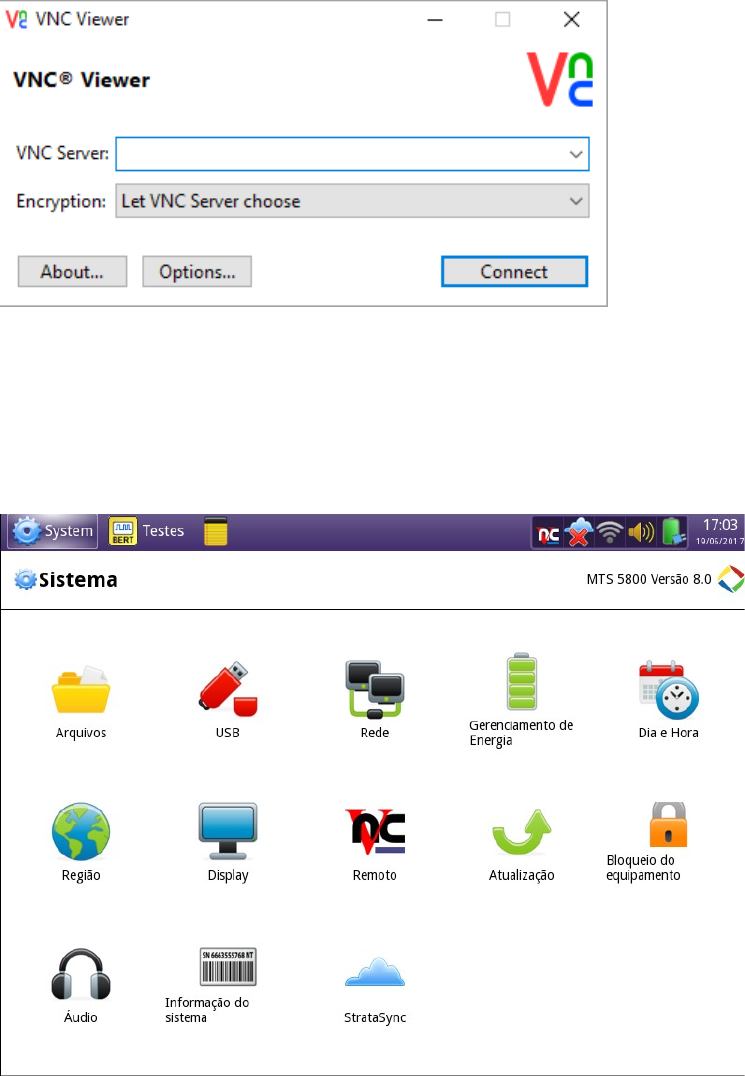

Após instalação e ao clicar no programa o mesmo abrirá da seguinte forma:
Na aba VNC Server, será digitado o ip de gerência do JDSU x.x.x.x e clicar em conectar. Clique em “OK” e em “CONTINUAR” nas janelas seguintes. NOTA: Ao ligar o JDSU 5800, será necessário clicar em “SYSTEM” e no ícone “REDE/NETWORK” para que seja configurado o IP de gerência.
Logo estará com gerência do JDSU conforme imagem abaixo:
OBS.: JDSU deve ser configurado com um IP livre do POP, ou seja, o JDSU deve ser configurado com IP do mesmo range de instalação de Switch. NOTA: A porta do Switch deve ser configurada com a Vlan de gerencia do Pop.
2º.. Porta de Gerencia fica ao lado do JDSU conforme mostra a imagem abaixo:
Portas de teste na parte superior do JDSU com entrada para SFP elétrica/óptica e uma porta RJ-45 10/100/1000.
Configuração para teste
No canto superior do JDSU, consta a aba “Testes” destacada em vermelho conforme mostra a imagem a baixo:
Logo, abrirá uma aba onde terá as seguintes opções de teste ao clicar em “Ethernet” como mostra na imagem:
10/100/1000 – Teste em interfaces FastEthernet e GigaEthernet com cabo de rede.
100M óptico – Teste com SFP óptica FastEthernet (Até o momento não utilizamos esse tipo de teste).
1 GigE óptico – Teste com SFP óptica GigaEthernet.
OBS.; Todas as interfaces listadas a cima, obtêm os testes de tráfego de camada 2, camada 3 e RFC 2544. Como mostra na imagem:
Teste de tráfego Camada 2
1º - Clique em “Terminate”, logo irá ser criado a interface de teste, conforme mostra imagem a baixo:
OBS.: Na tela “Summary”, os leds acesos conforme mostra na imagem acima, indicam:
· Sync Acquired - Sincronismo entre o JDSU (Ethernet ou SFP) e a porta do Switch/Conversor.
· Link Active - Após equipamentos sincronizados, logo teremos um link ativo para teste.
· Frame Detect - Esse LED ficará piscando no momento das configurações e só firmará após clicar no “Start Traffic”.
2º Clicar na opção “Setup”

Logo abrirá a seguinte tela:
Interface – Não será necessário alterar nada nessa tela, conforme informações da interface acima, o JDSU alinha automaticamente com a interface do Switch/conversor.
Ethernet – Nesta tela as opções Encapsulation, Frame Type e Frame Size (Bytes), precisam estar configuradas conforme monstra a imagem.
Traffic – Nesta tela será alterado apenas a velocidade da banda (Load Mbps), onde será configurado a banda contratada do cliente em questão. As demais opções precisam estar exatamente como consta na imagem.
Após realizar as devidas configurações acima, clicar em “Results”, logo voltará para a tela:
3º Clique na opção “ Start Traffic”
Essa tela precisa estar configurada exatamente como consta na imagem acima para que possa ser acompanhado os devidos testes.
Teste de trafego camada 3
1º - Clique em “Terminate”, logo irá ser criado a interface de teste, conforme mostra imagem a baixo:
2º Clicar na opção “Setup”

Logo abrirá a mesma tela como no Camada 2 com apenas uma ABA a mais. *IP

Após realizar a configuração do IP, clicar em “Ping” para confirmar a comunicação entre os equipamentos ( JDSU) .
A tela de “Traffic” segue na mesma facilidade do teste na camada 2, será alterado apenas a velocidade da banda (Load Mbps), onde será configurado a banda contratada do cliente em questão.
Teste RFC2544 camada 3
Ao clicar em “ Encerrar” será criado a interface de teste:
Logo,enntrará na tela de configuração:
Nas opções dadas acima, clique em “ inicie uma nova configuração “.
Nas opções acima deixe selecionado “ Simétrico” e “Loopback” para que o tráfego seja gerado localmente.
Nesta tela temos duas opções de teste.
· Nenhum - Utilizado em teste entre equipamentos a baixo do cabeça de pilha. (SW3_ASR920)
· Vlan - O encapsulamento em Vlan é utilizado quando cliente é diretamente conectado no “SW3_ASR920”. Neste caso será necessário configurar a Vlan do cliente em que esta sendo feito a manutenção.
Na configuração do IP de origem e destino nesta tela, atentar no ip destino, pois o mesmo será o “ip de origem” do JDSU da outra ponta. OBS.; o Gateway padrão será configurado com o mesmo ip do destino.

Selecinar “NÃO” como consta na imagem.
Selecionar apenas as 3 opções como consta na imagem, pois esse é teste padrão passado pelo setor Engenharia IP da empresa.
Aqui será alterado apenas a “Banda larga máxima” onde será configurado a velocidade do circuito do cliente em questão.
Selecionar apenas as opções conforme consta na imagem acima.
Manter configuração conforme mostra imagem acima.
Granularidade de banda – Será configurado conforme a velocidade do cliente. Exemplo : cliente de 100 Mbps , será configurado 20. Cliente de 1Gbps , será configurado 200. Em casos de clientes com velocidade menor 40 Mbps, sua granularidade será sua própria banda (velocidade) .
Manter configuração conforme mostra imagem.
Limite de Rendimento - Será configurado a velocidade do cliente em questão conforme consta na “pagina 15 Banda larga máxima”
Tolerância de perda de quadros na vazão e Latência - Manter números informados na imagem, pois esse padrão foi informado pela Engenharia IP.
Não será necessário fazer qualquer alteração nessa tela.
Clique em “ Execute testes”.
Clique no botão “iniciar”, logo terá as informações acima.
OBS.: Para que seja encontrado o “Loop remoto”, o JDSU SMARTCLASS precisa estar na interface modo loopback camada 3 e com suas respectivas configurações de IP corretamente. No caso do JDSU MTS 5800, pode ser configurado de duas formas, porém será feito da forma mais simples, porém eficaz.
Crie a interface de teste na camada 3 conforme mostra a partir “página 8”, configure os respectivos Ip’s e habilite a opção “LLB” conforme mostra a imagem a baixo:

Feito essas configurações execute o teste: Note que no Rendimento, Latência e Perdas de quadro, ao lado tem uma lupa, onde ao clicar conseguirá acompanhar teste em tempo real. OBS.: Sempre acompanhe o “Perdas de quadros”.
Na tela acima mostra o teste completo, se não houver perdas de quadro no teste, podemos criar o relatório do teste feito na pagina seguinte.
Clique em “criar relatótio”
Siga as informações da imagem acima;
Nesta tela , será necessário clicar em “Criar Relatório” para que o mesmo seja salvo no equipamento. Após feito, automáticamente será aberto uma nova janela com os testes conforme mostra a imagem a baixo.
