1.1
Determine os coeficientes ao, an, e bn, da série de Fourier da função f(t)=t para -π ≤ t ≤ π assinale a
a0=0 an=0 bn=(-2πncos(nπ)+2sen(πn))/(πn2)

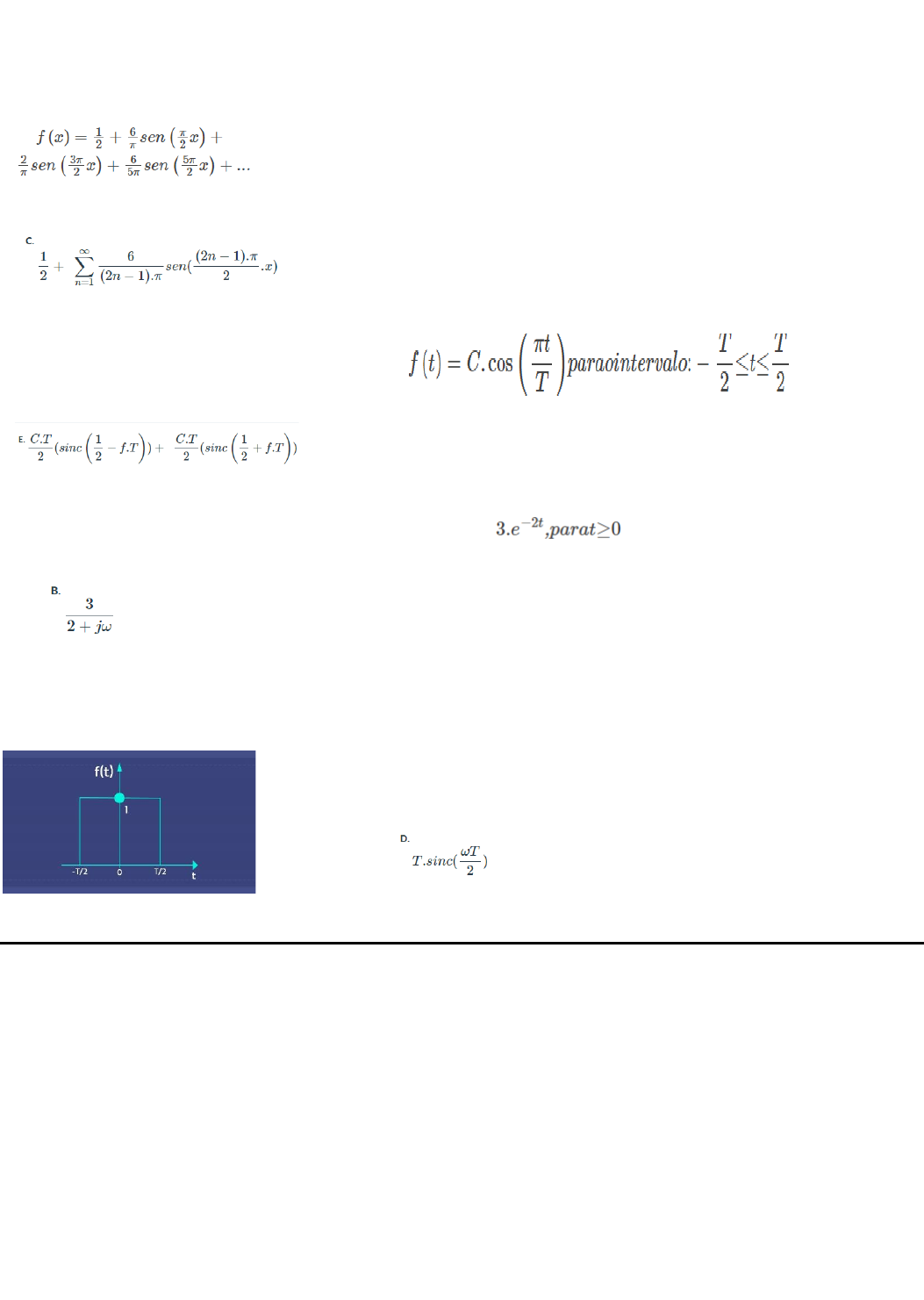

Observe a seguinte série:

Agora, assinale a alternativa que indica como ficaria a forma genérica da série.


Calcule a transformada de Fourier para a função



Calcule a transformada de Fourier da função aperiódica:
 E assinale a alternativa correta.


Calcule a transformada da função retângulo de amplitude 1 no intervalo de -T/2 a T/2, representada pela figura a
seguir:



1.2

Calcule a transformada de Fourier de x[n] = 0,2nu[n].
B. e jkΩ/(e jkΩ - 0,2)

Calcule a transformada de Fourier discreta para x[n] = n5nu[n].
D. 5e jkΩ/(e jkΩ- 5)2

Um sistema Linear e Invariante no Tempo (LIT), discreto no tempo pode ser representado pela seguinte
equação: y[n]-3y[n-5]=x[n]. Com base nisso, calcule a resposta em frequência desse sistema H(Ω).
A. e j5Ω/(e j5Ω - 3)

Um sistema Linear e Invariante no Tempo (LIT), discreto no tempo pode ser representado pela seguinte equação:
y[n] - 3y[n-2] = x[n].
Com base nisso, você deve calcular H(Ω), a resposta em frequência desse sistema; e Y(Ω) considerando que a
entrada seja x[n] = (0,5)nu[n].
C. Y(Ω ) = e3jΩ/[(e jΩ - 0,5) (ej2Ω- 3)]


Um sistema Linear e Invariante no Tempo (LIT), discreto no tempo pode ser representado pela seguinte
equação: y[n]-3y[n-1]=x[n].
Com base nisso, a componente de estado nulo da resposta y[n] do sistema considerando que a entrada seja x[n]
= (0,2)nu[n].
 E. y[n]= [( - 1/14) 0,2n+ (15/14) 3n ] u[ n]


2.1

A transformada de Fourier aplicada em sinais não periódicos contínuos no tempo transforma tais sinais de que
forma característica? Como são representados?
x(t), após a aplicação da transformada de Fourier, caracteriza-se por x(jω) e é representado por
superposição de senoides ponderadas.

Qual é a propriedade da transformada de Fourier que possibilita determinar que, se o sinal no domínio do tempo
é de valor real, a sua transformada de Fourier conta com a propriedade em que o comportamento para frequências
negativas equivale ao conjugado complexo do comportamento para as frequências positivas? Como a
transformada de Laplace se equivale à transformada de Fourier?
Propriedade da conjugação; equivale, simplesmente, fazendo a troca de argumentos funcionais entre s e jω.


Por que é possível escrever G(jω) = G(s) para s→ jω quando aplica-se a transformada de Fourier em função de ω?
Qual é a diferença relevante entre um sinal periódico e um sinal aperiódico?
Porque corresponde, matematicamente, à mesma função e à conversão de uma forma para a outra entre
as transformadas de Fourier representadas na forma ω, e a transformada de Laplace equivale
simplesmente a um processo de troca de argumentos funcionais entre s e jω. É que o periódico se repete
em um tempo finito T0, denominado período fundamental.

As séries de Fourier são ferramentas para representar sinais e funções periódicas. Qual é a ferramenta utilizada
para representar um sinal aperiódico e qual é a diferença entre um sinal e uma função?
A ferramenta utilizada é a integral de Fourier. O sinal é o fenômeno físico propriamente dito que contém
a informação, e a função é a descrição matemática desse sinal.


Para sinais não periódicos, de que maneira se aplica a transformada de Fourier?
Como uma superposição de senoides complexas.






2.2
Um flash de câmera fotográfica é alimentado por um sinal provindo de um capacitor pré-carregado, cuja tensão é
modelada como v(t)=5e-100tu(t). Determine a transformada de Fourier do sinal.



O circuito RC a seguir opera como um filtro passa-baixa, eliminando as altas frequências do sinal Vin em Vout.
Selecione a alternativa que explica corretamente o fenômeno.

A impedância do capacitor reduz com o aumento da frequência, permitindo a passagem somente das
baixas frequências de Vin para Vout.

Uma linha de transmissão longa é representada pelo seguinte modelo, conhecido como modelo π. Esse modelo é
útil para representar as perdas elétricas, a reatância imposta pelas longas distâncias e o efeito capacitivo formado
entre a linha de transmissão e o solo. A respeito da transformada de Fourier, selecione a alternativa correta.

Ao aplicar a transformada de Fourier na rede, todos os elementos passam a ser modelados como
impedâncias.

Um sinal AM é especificado por f(t)=[1+m(t)]c(t), onde m(t) é o sinal a ser transmitido, modulante, e c(t) é a
portadora. Suponha que as informações tenham a forma m(t)=cos⁡(2π100t) e a portadora seja c(t)=10
cos⁡(2π104t). Qual é a transformada de Fourier do sinal AM?









O espectro de amplitude de um sinal pode ser obtido por equipamentos específicos, como o analisador de energia
elétrica ou osciloscópio. Determine qual dos gráficos a seguir representa o espectro de amplitudes obtido para o
sinal AM especificado por: v(t)=[1+cos⁡(ωm t) ]10 cos⁡(ωc t).




3.1

Qual das alternativas apresenta um exemplo de Sistema?
A cancela de um estacionamento.

Qual o objetivo principal da área de sinais e sistemas?
Analisar sistemas e modelar informações como sinais.

Qual dos sinais a seguir é um sinal multidimensional discreto?
Uma imagem armazenada em seu computador.

Qual dos sinais a seguir é um sinal contínuo?
A velocidade do foguete Falcon Heavy durante o primeiro minuto de seu voo inaugural.

Entre os sistemas descritos a seguir, qual deles é um sistema MIMO?
Um painel fotovoltaico, onde a potência de saída depende da temperatura e da irradiância incidente
no painel.


3.2
Na comunicação de dados, há alguns tipos de sinais que representam a informação cada uma a sua maneira; por
exemplo, há o sinal que representa a informação de forma modulada, representando os bits de dada informação,
tendo, assim, duas amplitudes de sinal que representam essas informações. A seguir, indique a opção que
representa o sinal descrito.
Sinais de portadora.

Diversas técnicas, mesmo as antigas, são empregadas na comunicação de dados na atualidade. Na comunicação
sem fio, determinado tipo de sinal é utilizado de maneira que é filtrado e equalizado para então ser transformado
em uma informação. Nesse tipo de comunicação, são usados sinais:
E. analógico e discreto


A representação elétrica de uma informação é de suma importância para o correto envio de determinada
informação em um meio. O sinal do tipo portadora pode "portar" dados elétricos que representam:
C. informação banda de base


Dados podem ser representados de diversas formas, seja por bits, seja por sinais elétricos, seja por sinais
luminosos. Em relação aos sinais analógicos, indique a opção que contém uma forma de representação de uma
informação.
Funções senoidais.

.
Na área de fundamentos de dados, existe um conceito que trata da quantidade de vezes que determinado sinal
deve ser lido de maneira a garantir que ele seja corretamente interpretado pelo seu receptor.
A seguir, indique a opção que representa o conceito em questão.
Teoria da amostragem.


4.1
Os sinais são classificados de acordo com múltiplas características. Uma das distinções consiste na forma de
avaliar o tamanho de um sinal. Assim, os sinais podem ser de energia ou de potência.
Marque a alternativa que apresenta um sinal de potência.
A radiação cósmica de fundo.


Há várias formas de se determinar o tamanho de um sinal. O cálculo da área, da energia e da potência está entre
as mais comuns.
Assinale a alternativa que representa a área aproximada para um sinal de 2 segundos dado pela expressão:
x(t) = 4t2
10,7.

A energia de um sinal corresponde ao somatório do quadrado das amplitudes em cada instante de tempo.
Determine a energia do sinal: x(t) = 5e3t cuja duração pode ser vista no gráfico da imagem:
 1,6 . 109.Os sinais podem ser alterados por meio de operações de escalamento, deslocamento e inversão.
Com base nos gráficos da imagem, determine a expressão que identifica corretamente a operação ocorrida.
 x1(t) = x(t + 1).

Os sinais nem sempre se encontram em seu estado original, e podem sofrer interferências de outros sinais ou
sistemas que modifiquem seu comportamento, inclusive uma combinação de transformações.
Marque a alternativa que representa a combinação das operações listadas:
1. Inversão em relação ao tempo.
2. Inversão em relação à amplitude.
3. Compressão por um fator de 3.

4.2
A resolução é a menor variação de tensão percebida pelo conversor A/D de um microcontrolador. Ela depende
dos valores de referência positiva e negativa e do número de bits do conversor A/D. Um microcontrolador
qualquer contém um conversor A/D de 3 bits e tensões de referência positiva de 4V e negativa de 0V. Sendo
assim, marque a alternativa correta com o valor aproximado da resolução e mV desse microcontrolador:
B. 571,43 mV.

O processo de conversão A/D tem três etapas para realizar a transformação de um sinal analógico em uma
representação digital. Portanto, baseado no conteúdo do capítulo e no seu conhecimento, analise as afirmações
a seguir sobre as etapas de conversão A/D.
I. A etapa de amostragem é o processode conversão do sinal analógico em uma representação binária (0 e 1).
II. A etapa de quantização é o processo de discretização dos dados amostrados em níveis de valores inteiros.
III. A etapa de codificação é o processo de armazenar (amostrar) os valores de um sinal analógico em alguns
instantes de tempo.
Assinale a opção referente às afirmações corretas:
Está correta a afirmação II.

Suponha que você trabalha como desenvolvedor defirmware para uma empresa que utiliza o microcontrolador
PIC18F4550 nos seus projetos. O seu supervisor pediu para você desenvolver um trecho de código que faça a
seguinte configuração do conversor A/D:


 E.
ADCON1bits.VCFG1 = 0;
ADCON1bits.VCFG0 = 1;
ADCON1bits.PCFG3 = 1;
ADCON1bits.PCFG2 = 0;
ADCON1bits.PCFG1 = 1;
ADCON1bits.PCFG0 = 0;


O microcontrolador PIC18F4550 contém treze entradas analógicas, que são identificadas por AN0 até AN12, e
um conversor A/D de 10 bits. Sobre o conversor A/D do PIC18F4550, identifique como verdadeiras (V) ou
falsas (F) as seguintes afirmativas.
A resolução é de aproximadamente 9mV para tensões de referência positiva, igual a 5V, e negativa, igual a GND
(0V).
O registrador ADCON0 controla a operação do periférico conversor A/D.
O registrador ADCON1 configura as funções das portas/pinos de entrada analógica do conversor.
O registrador ADCON2 configura a fonte de clock da conversão, o tempo de aquisição e a justificativa do
resultado da conversão.
A frequência de amostragem é de 50Hz, para X = 16 e F_osc=20MHz.
Assinale a alternativa que apresenta a sequência correta de cima para baixo.
F - V - V - V - F.

Suponha um conversor A/D de 3 bits com tensão de referência positiva de 7V e tensão de referência negativa de
0V. Esse conversor tem quatro níveis discretos e uma resolução de 1V/nível. Sendo assim, marque a alternativa
correta com o valor em representação binário para uma tensão de 3,75V.
011.


Conteúdo Complementar
Reguladores por chaveamento
Em alguns microcontroladores, a razão de trabalho de um sinal PWM pode ser alterada ajustando um número
inteiro entre 0 e 255, em que 0 e 255 representam, respectivamente, razão cíclica igual a 0 e 1.
A forma de onda a seguir apresenta um sinal PWM lido na saída de um microcontrolador ao arbitrar um número
inteiro.
 C. 40%.
.
O sinal PWM pode ser utilizado para ligar e desligar um equipamento em alta frequência, seja um relé de estado
sólido ou um transistor. Com relação ao PWM, é correto afirmar que:
C. o PWM pode alterar a largura de pulso sem alterar a frequência.

Considere uma lâmpada incandescente de 40W ideal, ou seja, que transforma toda energia em luz, sem gerar
calor. Essa lâmpada está sendo alimentada por uma fonte de tensão cuja forma de onda é um sinal PWM.
Determine a largura de pulso para que a lâmpada ilumine apenas 64% de sua iluminação nominal.
B. 80%.

Os sinais PWM podem ser gerados por uma vasta gama de topologias de circuitos. Uma delas é o circuito
gerador de sinal PWM, utilizando um AmpOp como comparador (Figura 1).
Para esse circuito, considere Vcc e R1 iguais a 10V e 6k ohms, respectivamente. Além disso, considere a forma
de onda V_tri como a forma de onda triangular apresentada na Figura 2.
Ajuste um valor para R2 de modo a obter na saída do amplificador operacional um sinal PWM com razão de
trabalho de 80%.













D. 4.000.

Um filtro RC é aplicado após um sinal PWM. Considere um filtro bem ajustado, com um capacitor
suficientemente grande de modo a eliminar as oscilações de tensão.
Determine o valor da tensão na saída do filtro RC para um sinal PWM que tem nível lógico baixo igual a 0V e
alto igual a 10V, quando a razão de trabalho vale 30%.
B. 3V.





https://ava.webacademico.com.br/course/view.php?id=35961#section-5
https://ava.webacademico.com.br/mod/lti/view.php?id=734769
Entradas e saídas digitais


Os hardwares de desenvolvimento Arduino possibilitam inúmeras aplicações, pois seu baixo custo, combinado
com a facilidade de programação e grandes comunidades fazendo uso e divulgando o conhecimento, colaborou
para a permeabilidade do uso em diferentes áreas e níveis de conhecimento. Analisando os comandos a seguir,
identifique qual opção está estruturada com os parâmetros e as grafias corretas.
A. digitalRead(pin) e digitalWrite(pin).

Deseja-se fazer uma montagem eletrônica utilizando uma placa de desenvolvimento Arduino para acionamento
de LEDs. Os LEDs serão ligados diretamente aos pinos de saída digital, fazendo uso apenas de resistores para
limitar a corrente em 25 mA. Qual a quantidade máxima de LEDs que podem ser acionados simultaneamente?
B. 8.

Em um sistema de controle de um aquecedor, deseja-se acionar as resistências conforme a temperatura
ambiente e, ao mesmo tempo, fazer o monitoramento de que a resistência foi devidamente acionada. Para isso,
utilizou-se um relé de duplo contato, sendo um contado para a resistência e outro para o monitoramento.
Identifique qual código a seguir está correto.
C. pinMode(2,OUTPUT); pinMode(10,INPUT); digitalWrite(2, HIGH); if(digitalRead(10){//OK}
else{//NOK}.

Para fazer o controle de velocidade de uma esteira de movimentação de mercadorias, utiliza-se um motor de
corrente contínua e uma saída PWM do controlador, para modular a tensão aplicada ao motor e
consequentemente obter o controle desejado. Informe qual é o pino mais adequado para ser dedicado a essa
saída digital.
D. 3.


Caso um circuito com um botão e um resistor de pull-up com valor de 20 kOhm seja montado em um Arduino e
o código apresente a função pinMode(pin, INPUT_PULLUP), qual será a resistência real que estará sendo
apresentada no circuito?
E. 10 kOhm.



Entradas e saídas analógicas

Para o funcionamento adequado de um sistema de conversão analógico-digital é necessário estabelecer certas
garantias de que os periféricos estão em perfeito acordo com a aplicação. Supondo que seja necessário utilizar
uma fonte de tensão externa de 3,0V para a referência do conversor e essa fonte contenha um drift de tensão
em função da temperatura, ou seja, a tensão da fonte varia sensivelmente conforme a temperatura ambiente e
essa variação seja de 0 a 0,5V (3,0 a 3,5V), qual será o erro de medição em bits, sendo esse um conversor de 8
bits?
C. 36


A programação do arduino é realizada através de comandos em linguagem C e que devem ser inseridos
adequadamente para a correta interpretação do compilador. Analisando os comandos a seguir, identifique qual
está corretamente estruturado com os parâmetros de entrada correto e grafia.
A. analogRead(pin) e analogReference(DEFAULT).Um sistema de reprodução de áudio doméstico é basicamente um conversor digital-analógico ligado a uma caixa
de som para emitir as vibrações sonoras. Considera-se que o ouvido humano tem capacidade de ouvir
frequências entre 0 e 20kHz na sua melhor performance (idade, histórico de exposição ao ruído, etc.).
Considerando essas informações, qual seria a taxa de amostragem que você escolheria para o seu sistema de
áudio?
C. 40kHz.

https://ava.webacademico.com.br/mod/lti/view.php?id=734771

O conceito de PWM é muito utilizado para o controle de velocidade de motores, principalmente de motores de
corrente contínua (CC) nos quais a rotação do eixo é proporcional à tensão aplicada (desconsiderando para
efeito de exercício a carga sobre o eixo do motor). Considerando um sistema de saída analógica tipo PWM de 8
bits (256) atuando sobre um motor elétrico com rotação máxima de 12.000RPM, qual é a diferença entre as
rotações?
D. 47RPM.

O conversor analógico-digital do tipo de aproximação sucessiva é utilizado no arduino devido a várias
vantagens, entre elas tamanho e custo, além de ter eficiência no processo de conversão. Justamente esse
processo tem tempo de conversão constante, independente da tensão de referência ou da tensão de entrada no
pino analógico. Para um conversor de 10bits, quantas iterações são necessárias para obter o valor digital final?
B. 10.



Amostragem

É necessário utilizar uma metodologia adequada para o processo de amostragem. Com base nesta condição, veja
as afirmativas:
I. O processo de amostragem precisa utilizar taxas de amostragem controladas e adequadas ao sinal que será
amostrado, de forma a permitir que esse sinal seja reconstruído como era originalmente.
II. Um sinal é um fenômeno físico não variante no tempo, que se aplica à transferência de informação.
III. Quando um ou mais estímulos ou sinais de entrada são aplicados a uma ou mais entradas do sistema, este
produz uma ou mais respostas ou um ou mais sinais de saída em suas saídas.
Através destas proposições, podemos afirmar que:
B. Somente I e III estão corretas.


A transmissão de sinais digitais é mais __________ que a de sinais analógicos, pois aqueles resistem mais ao
_________do canal e à distorção, desde que estes estejam dentro de certos limites.
C. robusta; ruído


Um sinal x(t) limitado em faixa a 3 kHz, é amostrado a uma taxa 33*1/3 % mais alta do que a taxa de Nyquist
(menor taxa para não ter perda de informação do sinal amostrado). Qual deve ser a mínima taxa real de
amostragem necessária?
E. A taxa de amostragem de mínima real deve ser 8.000Hz.


Qual a diferença de um sinal digital e um sinal analógico?
A. Um sinal analógico é um sinal contínuo que varia em função do tempo. Enquanto o sinal digital é
um sinal com valores discretos (descontínuos) no tempo e em amplitude

.
Os sinais podem ser de vários tipos a exemplo dos sinais analógicos e sinais digitais. Considerando as possibilidades
dos sinais, observe as seguintes proposições:
I) Um sinal discretizados pode ter apenas valores pertencentes a um conjunto discreto.
II) Um sinal contínuo no tempo é definido em cada instante para algum intervalo de tempo.
III) Em um conjunto discreto de valores, a magnitude da diferença entre dois valores é maior do que dado número
positivo.
Através destas afirmações, podemos afirmar que:
D. Todas estã corretas






https://ava.webacademico.com.br/mod/lti/view.php?id=734772
Qual das alternativas apresenta um exemplo de Sistema?

e. A cancela de um estacionamento.


O robô Curiosity (Curiosity rover), que foi enviado para Marte em 2011, envia dados, vídeos e
fotos para a NASA na Terra. As antenas do Curiosity não são potentes o bastante para enviar
dados diretamente para a Terra. Por esta razão, ele se utiliza de dois satélites da NASA em
órbita em torno de Marte para enviar estas informações diariamente: o Odyssey e o MRO. O
Curiosity tem oito minutos para enviar seus dados para os dois satélites, que é o tempo de
trânsito dos satélites sobre as antenas do robô. Odissey e MRO podem receber de 100 a 250
Megabits de informação nesse período. O Curiosity pode emitir dados com velocidades de
500 bits/s a 32kbps - mais lento que a internet discada do passado, de 56 kbps. Avalie as
afirmativas abaixo e decida qual delas está correta:

Na transmissão de dados, imagens ou vídeos de Marte para a Terra, a velocidade não é o fator mais
importante, pois não há a necessidade de rapidez, a prioridade é a qualidade da transmissão; não há a
preocupação em se ultrapassar a capacidade do canal intergaláctico, mas sim de garantir taxas de erro
praticamente nulas.


Dado um sistema de comunicação celular, que é um sistema de Telecomunicações, quais
afirmações a seguir são falsas e quais são verdadeiras?
I. Lembrando do modelo de Sistema de Comunicação Digital, o canal é o ar.
 II. Lembrando do modelo de Sistema de Comunicação Digital, o transmissor é o aparelho
celular.
 III. Lembrando do modelo de Sistema de Comunicação Digital, o canal é a voz humana.
 IV. Um sistema de fibra óptica pode ser um elemento do sistema.
 V. A fonte vista do canal móvel é a voz, e o receptor é a Estação Rádio Base (ERB), ou
equipamento conectado à antena da ERB.


V – V – F – V – V
