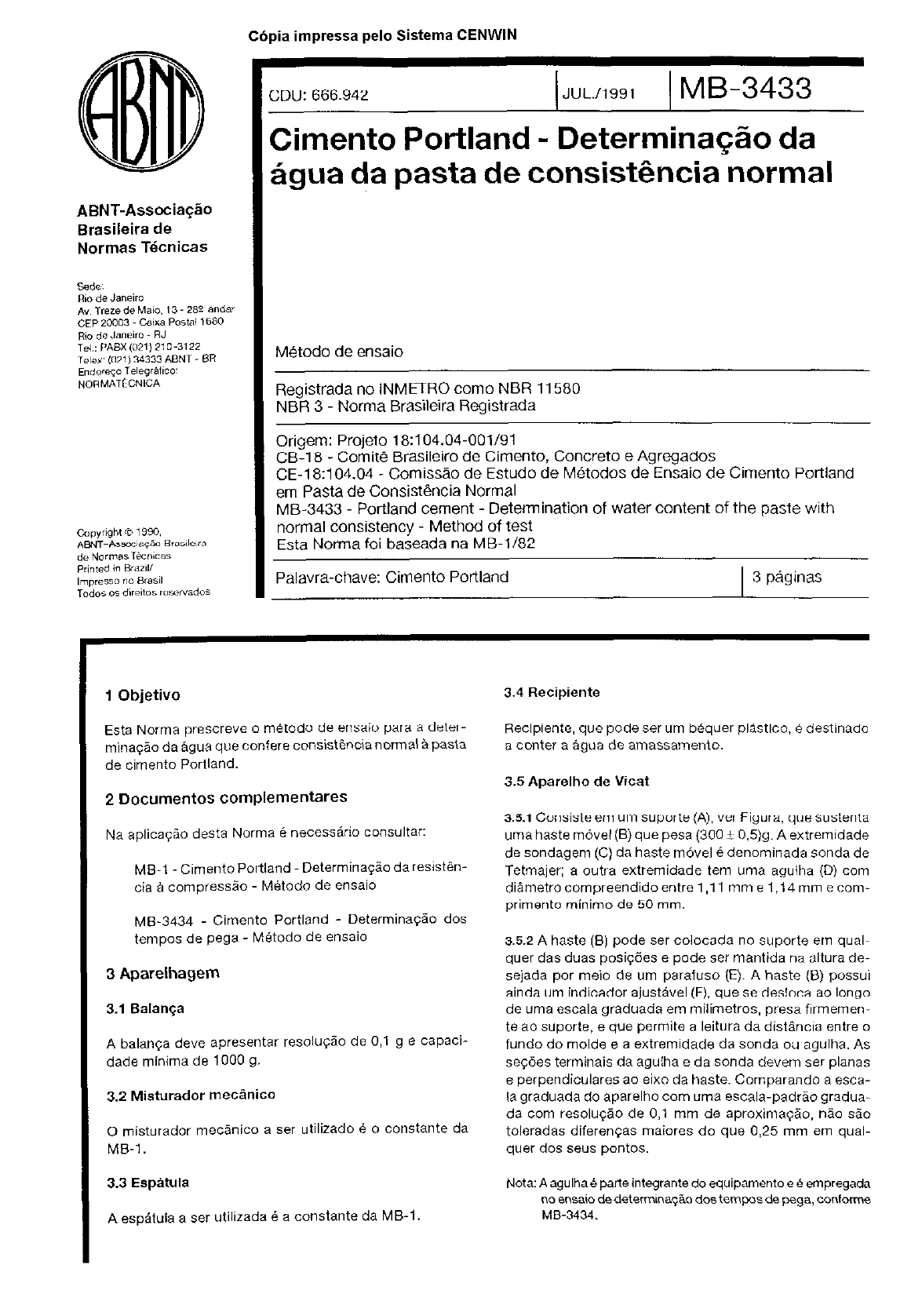

C6pia impressa pelo Sistema CENWIN
ABNT-Associa@o
Brasileira de
Normas T&micas
:DU: 666.942 IJUL.,IWI ( MB-3433
Pimento Portland - Determina@io da
igua da pasta de consisthcia normal
MBtodo de ensaio
Registrada no INMETRO coma NBR 11580
NBR 3 - Norma Brasileira Reqistrada
Origem: Projeto 18:104.04-001/91
CB-18 - Cornit Brasileiro de Cimento, Concrete e Agregados
CE-18:104.04 - Comissao de Estudo de Metodos de Ensaio de Cimento Portland
em Pasta de Consistencia Normal
MB-3433 Portland cement Detenination of water content of the paste with
normal consistency Method of test
Esta Norma foi baseada na MB-l/82
Palavra-chave: Cimento Portland 3 ptiginas
1 Objetivo
Esta Norma prescreve o m&do de ensaio para a deter-
minaqk da Qua que confere consistkcia normal B pasta
de cimento Portland.
2 Documentos complementares
Na aplica@c desta Norma 6 necess6rio consultar:
MB-l Cimento Portland Determinap% da resist&-
cia B compressHo M6todo de ensaio
MB-3434 Cimento Portland Determina$Bo dos
tempos de pega M&do de ensaio
3 Aparelhagem
3.1 Balanp
A balanGa deve apresentar resolu$Ho de 0,l 9 e capaci-
dade minima de 1000 g.
3.2 Misturador mecBnico
0 misturador meckico a ser utilizado 6 0 constante da
MB-i.
3.3 Espstula
A esp&la a ser utilirada 6 a constante da MB-l.
3.4 Recipiente
Fiecipiente, que pode ser urn bkquer plktico. B destinada
a canter a Bgua de amassamento.
3.5 Aparelho de Vicat
3.5.1 Consiste em urn suporte (A), ver Figura, qw sustenta
uma haste m6vel(B) que pesa (300 i 0,5)y. A extremidade
de sondagem (C)da haste mOveI B denominada sonda de
Tetmajer; a outra extremidade tern uma aguiha (D) corn
diSmetro compreendido entre 1,ll mm e 1 ,14 mm e com-
primento minima de 50 mm.
3.52 A haste (6) pode ser colocada no suporte em qualm
quer das duas posi@es e pode ser rnantida na altura de-
sejada par meio de urn parafuso (Q. A haste (0) possui
ainda urn indicador ajustGxel (F), que se desloca ao longo
de uma escala graduada em milimetros, press firmemen-
te ao suporte, e que permite a leitura da distancia entre o
fundo do molde e a extremidade da sonda ou agulha. As
se$6es terminais da agulha e da sonda devem ser planas
e perpendiculares ao eixo da haste. Comparando a esca-
la graduada do aparelho corn “ma escala-pad& gradua-
da corn resolu~Ho de 0.1 mm de aproxima&, 60 sk
toleradas diferenqas maiores do que 0,25 mm em qual-
quer dos seus pontos.
C6pia imw-zssa w-h Sistema CENWIN
3.6 Sonda de Tetmajer
E empregada exclusivamente no ensaio de determina-
&da dgua da pasta de consiskcia normal, sendo par-
te integrante do aparelho de Vicat. Possui diametro de
(10 f 0.05)mm e comprimento minim0 de 50 17,171.
3.7 Molde troncoCdniC0
3.7.1 Destinado a canter a pasta, deve ser em forma de
tronco de cone (G), (VW Figura). corn dimensks indicadas
na Tabela.
3.7.2 Deve ser acompanhado de “ma placa de vidro de,
pelomenos,5mm deespessura(H). quelheservedebase.
3.7.3 Deve ser de material nao absorvente e resistente ao
ataque das pastas de cimento.
Tabela - Dimensks do molde
Diimetro interno do molde Superior (70 f l)mm
Inferior (80 -f 1)mm
Altura do molde I (40 IL 0.5Jinrn
Espessura das paredes do moide (8 + 1)mm
2’ MB-343311991
ee
Figura - Aparelho de Vicat e molde troncoc6nico
4 Execu@o do ensaio 4.3 Prepara+io da pasta de cimento
4.1 Condi@es do ambiente 4.3.1 A massa de cimento a ser utilizada na prepara@o da
pasta dew ser de (500 + 0,l)g.
4.1.1 A temperatura do ar na sala de ensaios, hem coma a
dos aparelhos e dos materiais, exceto a da &gua, dew ser
(24 + 4)oc.
4.3.2Ajguaaserutilizadana prepara~Hodapastadeveser
medida corn precisZo de 0.1 g e sua quantidade dew ser
determinada par tentativas, como indicado em 4.3.3.
4.1.2 A temperatura da agua de amassamento deve ser
(23 i- 2)“c. 4.3.3 Realizar a mistura mecsnica da seguinte maneira:
4.1.3 A umidade relativa do ar ambiente 60 dew ser in-
ferior a 50%.
a) introduzir no recipiente do misturador meckko
“ma quantidade de bgua, medida corn precisk de
0,l g;
4.2 Ajuste do aparelho de Vicat
lnstalar a sonda de Tetmajer no aparelho de Vicat, fazen-
do-a descer at6 que sua extremidade (C) repouse sobre a
placa de vidro (H), ajustando-se o indicador (F) no zero da
escala graduada (VW Figura).
b)adicionarlentamenteBaguaaquantidadedecimen-
to previamente pesada. Apes a introdu@o de todo
0 cimento, acionar 0 cron6metro e aguardar 30 s:
c)ligaromisturadornavelocidade baixad”rante30s:
C6pia impressa pelo Sistema CENWIN
MB-343311 991 3
d) paraamistura durante 120s. sendoque, duranteos
primeiros 15 s devem ser raspadas corn uma es-
patula a parede interna do recipiente e a pi, demo-
do a junta toda a pasta no fundo da cuba; e
e) ligar o misturador na velocidade alla durante 60 s.
4.4 Modo de encher o molde
Imediatamenteap6samistura,comauxiliodeumaesp8tu-
la, introduzir uma quantidade de pasta, no molde tronco-
c8nico. assentando-o sobre a placa de vidro colocada so-
breumasuperficie plana. Esta quantidadedeveserneces-
saria para preencher o molde de uma s6 vez, corn urn pe-
queno excesso. Promover a saida das bolhas de ar even-
tualmente retidas na pasta por meio de waves golpes na
placa de vidro. Em seguida, proceder B rasadura do topo
do molde, removendo o excesso de pasta corn urna espi-
tula que B deslocada, corn movimentos de vaivkrn per-
pendiculares ao seu deslocamento. A superficie rasada
deve ser alisada, passando-se levemente a lkmina da
mesma espatula em posiCHo quase paralela B borda do
molde.
4.5 Medida da consistkKzia
4.5.1 Terminadas as opera~&zs descritas em 4.4 desta
Norma, faz-se descer sobre a pasta, “a sua park central,
a sonda de Tetmajer (extremidade C da haste m&el B),
previamenteajustadadeacordocom4.2 destaNorma,atG
que sua superficie entre em con&to corn a superficie da
pasta,posi~~oemqueahaste(B)deveserfixadapormeio
do parafuso (E). Completados 45 s c&ados a partir do fim
doamassamentodapasta,soltarahaste(B),desapertando
o parafuso (E). Farer a leitura (indicador F) da distincia, em
milimetros. da extremidade da sonda ao fundo da f&ma,
30 s ap6s o momenta em que a haste (6) tiver sido solta.
4.5.2 Nao k permitido efetuar mais de uma sondagem na
mesma pasta.
4.5.3 indice de consist&& 6 o valor expresso em milime-
tros, obtido de acordo corn o procedimento descrito em
4.5.1.
4.6 Consi?.t&wia normal da pasta
Aconsist&ncia da pasta Bconsideradanormal quandoseu
indice de consistencia for igual a (6 ? ljmm.
Nota: Enquanta n&o se obtiver es.se resultado. preparam-se di-
versa pastas, variando a quantidade de Qua e utilizando
nova por+o de cimento em cada tentativn.
5 ExpressSo dos resultados
A Bgua da pasta de consist8ncia normal B expressa em
porcentagem de massa relativa ao cimcnto, arredondada
ao decimo mais pr6ximo.
Notas: a) Repetibiiidade Adiferen$a entre dois resultados indivi-
dais obtidos, 3. pariir de una mesma amastra suhme-
tida ao ensaio, ,xr urn mesmo opera&r ut~lirando o
mesmo equ~pamento em curio intervolo de tempo, n;lo
deve ultrapassar 0,6% em valor absolute;
