PROFESSOR RAFAEL TROVÃO

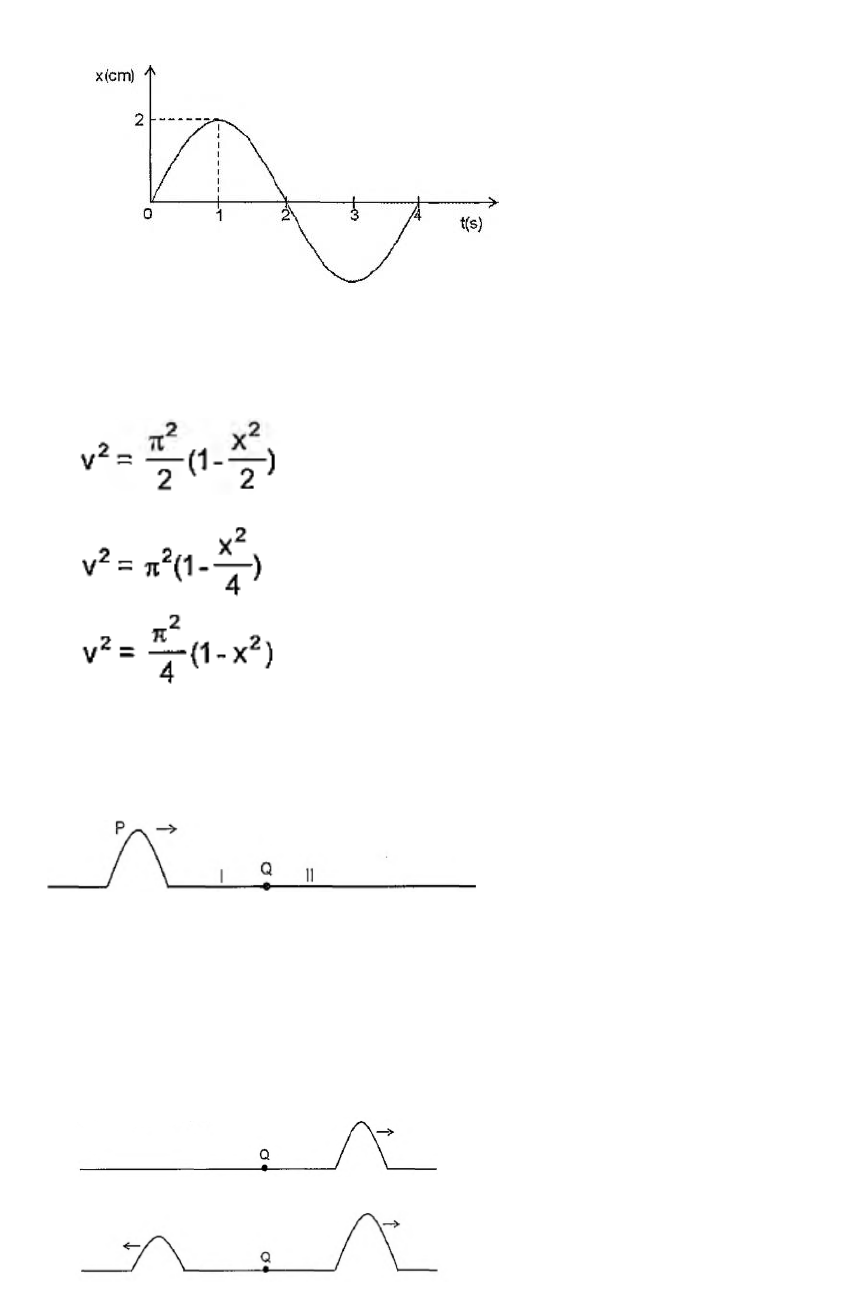

01)(ESCOLA NAVAL) Analise o gráfico abaixo.

O gráfico acima representa a posição x de uma partícula que realiza um MHS (Movimento Harmônico
Simples), em função do tempo t. A equação que relaciona a velocidade v, em cm/s, da partícula com a sua
posição x é:
a) v2= π2(1- x2)
b)
c) v2= π2(1+ x2)
d)
e)

02) (ESCOLA NAVAL) Analise a figura abaixo.

A figura acima representa um pulso P que se propaga em uma corda I, de densidade linear μI, em direção
a uma corda II, de densidade linear μII. O ponto Q é o ponto de junção das duas cordas. Sabendo que μI >
μII, o perfil da corda logo após a passagem do pulso P pela junção Q é melhor representado por:
a)

b)

c)


d)

e)


03) (ESCOLA NAVAL) Analise a figura abaixo.

A figura acima ilustra quatro fontes sonoras pontuais (F1, F2, F3, e F4). isotrópicas, uniformemente
espaçadas de d = 0,2 m, ao longo do eixo x. Um ponto P também é mostrado sobre o eixo x. As fontes
estão em fase e emitem ondas sonoras na frequência de 825 Hz, com mesma amplitude A e mesma
velocidade de propagação, 330 m/s. Suponha que, quando as ondas se propagam até P, suas amplitudes
se mantêm praticamente constantes. Sendo assim a amplitude da onda resultante no ponto P é:
a) zero
b) A/4
c) A/2
d) A
e) 2A

04) (ESCOLA NAVAL) O comprimento de onda da luz amarela de sódio é 0,589μm. Considere um feixe de
luz amarela de sódio se propagando no ar e incidindo sobre uma pedra de diamante, cujo índice de
refração é igual a 2,4. Quais são o comprimento de onda, em angstroms, e a frequência, em quilohertz,
da luz amarela de sódio no interior do diamante?
Dados: c = 3.108 m/s, 1 angstrom = 10-10 m
a) 2454 e 5,1.1011
b) 2454 e 5,1.1014
c) 5890 e 2,1. 1011
d) 5890 e 2,1.1014
e) 14140 e 5,1.1014

05) (ESCOLA NAVAL) O motorista de um carro entra numa estrada reta, no sentido norte-sul, a 100km/h
e dá um toque na buzina de seu carro que emite som isotropicamente na frequência de 1200Hz. Um
segundo após, ele percebe um eco numa frequência de 840Hz. Sendo assim, o motorista NÃO pode
incluir como hipótese válida, que há algum obstáculo:
a) em movimento à frente.
b) que ficou para trás.
c) parado à frente.
d) com velocidade menor que a dele.
e) com velocidade maior que a dele.

06) (ESCOLA NAVAL) Analise a figura abaixo.

A figura acima mostra uma montagem em que o bloco de massa m= 0,70kg, preso à extremidade de
uma mola vertical, oscila em torno da sua posição de equilíbrio. No bloco, prende-se uma corda muito
longa estendida na horizontal. A massa específica linear da corda é 1,6.10-4kg/m. Após algum tempo,
estabelece-se na corda uma onda transversal cuja equação é dada por y (x, t)=0,030.cos (2,0x-30t) ,
onde x e y estão em metros e t em segundos. Nessas condições, a constante elástica da mola, em N/m, e
a tração na corda, em mN, são, respectivamente:
a) 157 e 144
b) 210 e 36
c) 210 e 160
d) 630 e 36
e) 630 e 144

07) (ESCOLA NAVAL) Analise a figura abaixo.

A figura acima mostra duas molas ideais idênticas presas a um bloco de massa m e a dois suportes fixos.
Esse bloco está apoiado sobre uma superfície horizontal sem atrito e oscila com amplitude A em torno
da posição de equilíbrio x = 0. Considere duas posições do bloco sobre o eixo x: x1 = A/4 e x2= 3A/4
. Sendo v1 e v2 as respectivas velocidades do bloco nas posições x1 e x2, a razão entre os módulos das
velocidades, v1/v2 , é:
a)
b)
c)
d)
e)
08) (ESCOLA NAVAL) Analise a figura abaixo.



Uma fonte sonora isotrópica emite ondas numa dada potência. Dois detectores fazem a medida da
intensidade do som em decibéis. O detector A que está a uma distância de 2,0m da fonte mede 10dB e o
detector B mede 5,0dB, conforme indica a figura acima. A distância, em metros, entre os detectores A e
B, aproximadamente, vale:
a) 0,25
b) 0,50
c) 1,0
d) 1,5
e) 2,0

09) (ESCOLA NAVAL) Analise a figura abaixo.



Na figura acima, temos dois sistemas massa-mola no equilíbrio, onde ambos possuem a mesma massa
m=4,0kg, no entanto, o coeficiente elástico da mola do sistema 1 é k1=36N/m e o do sistema 2 é
k2=100N/m. No ponto de equilíbrio, ambas as massas possuem a mesma posição vertical e, no instante
t=0, elas são liberadas, a partir do repouso, após sofrerem um mesmo deslocamento vertical em relação
aos seus respectivos pontos de equilíbrio. Qual será o próximo instante, em segundos, no qual elas
estarão novamente juntas na mesma posição vertical inicial, ou seja, na posição vertical ocupada por
ambas em t=0?

Dado: considere π=3
a) 3,0
b) 4,5
c) 6,0
d) 7,5
e) 9,0

10) (ESCOLA NAVAL) Para uma certa onda estacionária transversal em uma corda longa ao longo do eixo
x, existe um antinó localizado em x = 0 seguido de um nó em x = 0,10 m. A figura abaixo mostra o gráfico
do deslocamento transversal, y, em função do tempo, da partícula da corda localizada em x = 0. Das
opções a seguir, qual fornece uma função y(x), em metros, para a onda estacionária no instante 0,50 s ?

a) - 0,04 cos (π x)
b) + 0,04 cos (π x)
c) - 0,04 cos ( 2π x )
d) + 0,04 cos ( 5π x)
e) - 0,04 cos (5π x )

11) (ESCOLA NAVAL) Analise a figura a seguir.

Considere duas fontes sonoras puntiformes, F1 e F2, que estão separadas por uma pequena distância d,
conforme mostra a figura acima. As fontes estão inicialmente em fase e produzem ondas de
comprimento de onda λ. As ondas provenientes das fontes F1 e F2 percorrem, respectivamente, os
caminhos L1 e L2 até o ponto afastado P, onde há superposição das ondas. Sabendo que ΔL = |L1 — L2| é
a diferença de caminho entre as fontes e o ponto P, o gráfico que pode representar a variação da
intensidade da onda resultante das duas fontes, I, em função da diferença de caminho ΔL é:
a)

b)

c)

d)

e)


12) (ESCOLA NAVAL) Uma fonte sonora, emitindo um ruído de frequência f = 450Hz, move-se em um
círculo de raio igual a 50,0 cm, com uma velocidade angular de 20,0 rad/s. Considere o módulo da
velocidade do som igual a 340 m/s em relação ao ar parado. A razão entre a menor e a maior frequência
(fmenor/f maior) percebida por um ouvinte posicionado a uma grande distância e, em repouso, em relação
ao centro do círculo, é:
a) 33/35
b) 35/33
c) 1
d) 9/7
e) 15/11

13) (ESCOLA NAVAL) A figura abaixo mostra uma mola ideal de constante elástica k = 200 N/m,
inicialmente em repouso, sustentando uma esfera de massa M = 2,00 kg na posição A. Em seguida, a
esfera é deslocada de 15,0 cm para baixo até a posição B, onde, no instante t = 0, é liberada do repouso,
passando a oscilar livremente. Desprezando a resistência do ar, pode-se afirmar que, no intervalo de
tempo 0 ≤ t ≤ 2π/30 s, o deslocamento da esfera, em cm, é de

a) 3,75
b) 7,50
c) 9,00
d) 15,0
e) 22,5

14) (ESCOLA NAVAL) Uma onda se propagando em uma corda de comprimento L = 100 cm e massa m =
2, 00 kg é descrita pela função de onda y(x,t) = 0, 100 cos (2, 00x - 10, 0t) m, onde x está em metros e t
em segundos. A tração na corda, em newtons, vale:
a) 60,0
b) 50,0
c) 40,0
d) 30,0
e) 20,0

15) (ESCOLA NAVAL) Uma fonte sonora pontual emite isotropicamente com uma potência de 15,0 W.
Se esse som é interceptado por um microfone distante d = 100 m da fonte, em uma área de 0,560 cm2, a
potência recebida, em nanowatts, é de:
a) 0,100/π
b) 0,150/π
c) 0,190/π
d) 0,210/π
e) 0,250/π

PROFESSOR RAFAEL TROVÃO
RESOLUÇÃO:
01)ALTERNATIVA D
w = 2.Π/T -> w =2.Π/4 -> w = Π/2 rad/s
x = A.cos(wt) -> x = 2.cos((Π/2).t)
v = -w.A.sen(w.t) -> v = -Π.sen((Π/2).t)
x/2 = cos((Π/2).t) -> x2/4 = ((cosΠ/2).t)2
v/Π = sen((Π/2).t) -> v2/Π2 = sen2((Π/2).t)2somando x2/4 e v2/Π2: v2 = Π2.(1 – x2/4)

02) ALTERATIVA B
v = (T/d)1/2 -> µ1 > µ2 -> v1 < v2 -> λ1 > λ2
O pulso refratado tem a mesma fase do pulso incidente.
O pulso refletido retorna sem fase invertida.

03) ALTERNATIVA A
v = λ.f -> 330 = 825.λ -> λ = 0,4 m
Mesma fase -> n ímpar -> interferência destrutiva.

04) ALTERNATIVA A
np/nar = λar/λp -> 2,4/1 = 5890/λp -> λp = 2454,14 ansgstrom
fp = far = v/λ -> f = 3.108/0,589.10-6 -> f = 5,1.1011 kHz.

05) ALTERNATIVA A
f´= 840 Hz e f = 1200 Hz

vs = (7.vf  1000)/3
Como a velocidade do som no ar é constante e aproximadamente igual a 340 m s (ou 1225 km/h),
podemos notar que não é possível termos vf = 0.

06) ALTERNATIVA D
y = A.cos (k.x – w.t + σ0) -> y = 0,03.cos (2.x – 30.t)
A = 0,03, k = 2, w = 30
2.Π/λ = k -> λ = Π m
w = 2Π/T -> T = Π/15
T = 2.Π(m/k)1/2 -> km = 630 N/m
v = (F/µ)1/2 -> F = 36 mN.

07) ALTERNATIVA A
x = A.cosƟ1 -> A/4 = A.cosƟ1 -> cosƟ1=1/4
sen2Ɵ1 + cos2Ɵ1 = 1 -> senƟ1 = (15)1/2/4
3A/4 = A.cosƟ2 -> cosƟ2 = 3/4
sen2Ɵ2 + cos2Ɵ2 = 1 -> senƟ2 = (7)1/2/4
v = -A.w.senƟ
v1/v2= senƟ1/senƟ2 -> v1/v2 = (15/7)1/2.

08) ALTERNATIVA D
β = log(I/I0) -> 10 = log(I/I0) -> I = 10.I0
Pot = I.A -> Pot = 10.I0.4Π.4
β = log(I´/I0) -> 5 = 10.log(I´/I0) -> I´= (10)1/2I0
A = Pot/I´ -> x2 = 10.I0.4Π.4/(10)1/2.4Π.I0 -> x= 3,5 m
3,5 – 2,0 = 1,5 m.

09) ALTERNATIVA C
T = 2.Π.(m/k)1/2
T1 = 2.3.(4/100)1/2 -> T1 = 1,2 s
T2 = 2.3.(4/36)1/2 -> T2 = 2 s
t = MMC(12,20)/10 = 6 s.

10) ALTERNATIVA E
y(x,t) = A.cos(x.2Π/λ).cos(t.2Π/T + Ɵ0)
T =2 s e λ/4 = 0,1 -> λ = 0,4 m
y(x,0,5) = 0,04.cos(5.Π.x).cos(Π/2 + Π/2)
y(x,0,5) = - 0,04.cos(5Πx).

11) ALTERNATIVA C
ΔL= n.λ -> interferência construtiva -> intensidade máxima.
ΔL = (2n – 1).λ/2 -> interferência destrutiva -> intensidade mínima.

12) ALTERNATIVA A
vf = w.R -> vf = 20.0,5 -> vf = 10 m/s
fap = f.(vs/(vs + vf) -> fap = 450.340/350 -> fap = 437,15 Hz
fap = f.(vs/vs – vf) -> fap = 450.340/330 -> fap = 463,63 Hz
437,15/463,63 = 33/35 = 0,942.

13) ALTERNATIVA E
w = (k/m)1/2 -> w = (200/2)1/2 -> w = 10 rad/s
y = A.cos(w.t) -> y = 15.cos(10.2Π/30) -> y = -7,5 m
ΔS = l15l + l-7,5l -> ΔS = 22,5 cm.

14) ALTERNATIVA B
y (x,t) = A.cos(2Πx/λ - 2Πt/T) e y (x,t) = 0,100.cos(2x - 10.t)
2Π/λ = 2 -> λ = Π m
2Π/T = 10 -> T= Π/5 s
v = λ/T -> v = 5 m/s
v2 = T/d, d = m/l -> v2 = T.l/m -> T= 50 N.

15) ANULADA
I = Pot/A -> I = 15/4Π.R2 -> I = 15/4Π104
Pot = I.A -> Pot = (15/4Π.104).0,560.10-4 -> Pot = 21/Π nW.
