a) Primeiro será calculado a velocidade característica do vento 𝑉𝑘:
𝑉𝑘 = 𝑉𝑜𝑆1𝑆2𝑆3
Seguindo as orientações da NBR 6123:2023 vamos utilizar os seguintes parâmetros:
𝑉𝑜 = 5 𝑚/𝑠
𝑆1 = 1,0
Para determinar 𝑆2:
𝑆2 = 𝑏𝐹𝑟 (
𝑧
10
)
𝑝

Como o comprimento a vale 20 metros, vamos utilizar os seguintes dados:

𝑆2 = 1 ∗ 0,98 ∗ (
300
10
)
0,09

𝑆2 = 1,331

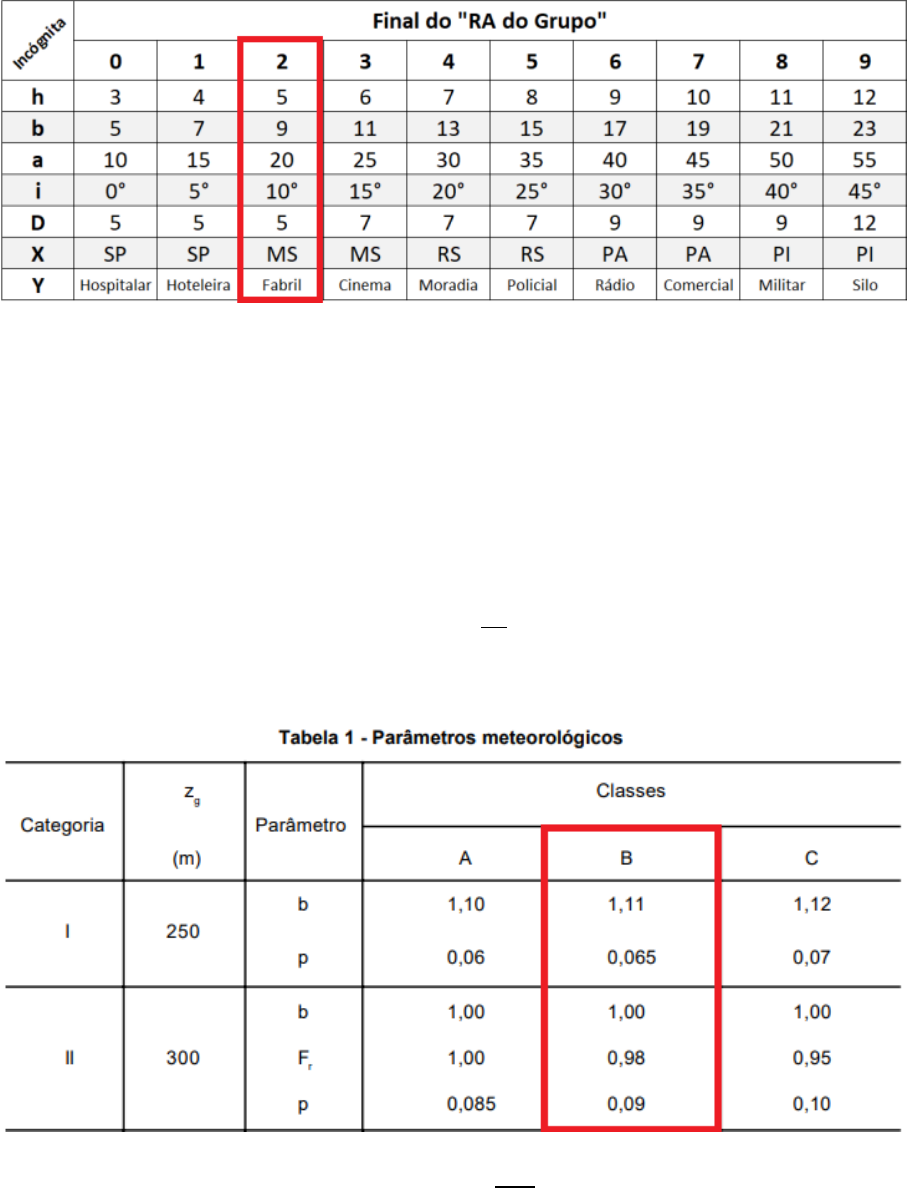

Para uma estrutura Fabril temos o seguinte valor para o 𝑆3:


Portanto podemos calcular a velocidade característica do vento:
𝑉𝑘 = 5 ∗ 1 ∗ 1,331 ∗ 1
𝑉𝑘 = 6,65 𝑚/𝑠
b) Agora vamos calcular a pressão dinâmica do vento:
𝑞 = 0,613 ∗ 6,652
𝑞 = 27,15 𝑃𝑎
c) Para determinar O coeficiente de pressão de forma externo 𝐶𝑝𝑒 para as paredes
temos as seguintes relações:
ℎ
𝑏
=
5
9
= 0,555
1
2
<
ℎ
𝑏
≤
3
2

𝑎
𝑏
=
20
9
= 2,222
2 ≤
𝑎
𝑏
≤ 4

𝐶𝑝𝑒 = −1,1
Agora encontrando para o telhado:
ℎ
𝑏
=
5
9
= 0,555
1
2
<
ℎ
𝑏
≤
3
2


𝐶𝑝𝑒 = −1,5
d) Agora para o coeficiente de pressão interno 𝐶𝑝𝑖:
𝐶𝑝𝑖 = +0,2
𝐶𝑝𝑖 = −0,3
e) Vamos montar os casos de carregamento:
Caso 1:
𝐶𝑝𝑒(0°) − 𝐶𝑝𝑖(+0,2)
(𝐶𝑝𝑒 − 𝐶𝑝𝑖)𝑝𝑎𝑟𝑒𝑑𝑒 𝑒𝑠𝑞𝑢𝑒𝑟𝑑𝑎 = −0,9 − 0,2 = −1,1
(𝐶𝑝𝑒 − 𝐶𝑝𝑖)𝑝𝑎𝑟𝑒𝑑𝑒 𝑑𝑖𝑟𝑒𝑖𝑡𝑎 = −0,9 − 0,2 = −1,1
(𝐶𝑝𝑒 − 𝐶𝑝𝑖)𝑡𝑒𝑙ℎ𝑎𝑑𝑜 𝑒𝑠𝑞𝑢𝑒𝑟𝑑𝑜 = −0,8 − 0,2 = −1,0
(𝐶𝑝𝑒 − 𝐶𝑝𝑖)𝑡𝑒𝑙ℎ𝑎𝑑𝑜 𝑑𝑖𝑟𝑒𝑖𝑡𝑜 = −0,8 − 0,2 = −1,0
Caso 2:
𝐶𝑝𝑒(0°) − 𝐶𝑝𝑖(−0,3)
(𝐶𝑝𝑒 − 𝐶𝑝𝑖)𝑝𝑎𝑟𝑒𝑑𝑒 𝑒𝑠𝑞𝑢𝑒𝑟𝑑𝑎 = −0,9 + 0,3 = −0,6
(𝐶𝑝𝑒 − 𝐶𝑝𝑖)𝑝𝑎𝑟𝑒𝑑𝑒 𝑑𝑖𝑟𝑒𝑖𝑡𝑎 = −0,9 + 0,3 = −0,6
(𝐶𝑝𝑒 − 𝐶𝑝𝑖)𝑡𝑒𝑙ℎ𝑎𝑑𝑜 𝑒𝑠𝑞𝑢𝑒𝑟𝑑𝑜 = −0,8 + 0,3 = −0,5
(𝐶𝑝𝑒 − 𝐶𝑝𝑖)𝑡𝑒𝑙ℎ𝑎𝑑𝑜 𝑑𝑖𝑟𝑒𝑖𝑡𝑜 = −0,8 + 0,3 = −0,5
Caso 3:
𝐶𝑝𝑒(90°) − 𝐶𝑝𝑖(+0,2)
(𝐶𝑝𝑒 − 𝐶𝑝𝑖)𝑝𝑎𝑟𝑒𝑑𝑒 𝑒𝑠𝑞𝑢𝑒𝑟𝑑𝑎 = +0,7 − 0,2 = +0,5
(𝐶𝑝𝑒 − 𝐶𝑝𝑖)𝑝𝑎𝑟𝑒𝑑𝑒 𝑑𝑖𝑟𝑒𝑖𝑡𝑎 = −0,6 − 0,2 = −0,8
(𝐶𝑝𝑒 − 𝐶𝑝𝑖)𝑡𝑒𝑙ℎ𝑎𝑑𝑜 𝑒𝑠𝑞𝑢𝑒𝑟𝑑𝑜 = −1,0 − 0,2 = −1,2
(𝐶𝑝𝑒 − 𝐶𝑝𝑖)𝑡𝑒𝑙ℎ𝑎𝑑𝑜 𝑑𝑖𝑟𝑒𝑖𝑡𝑜 = −0,6 − 0,2 = −0,8
Caso 4:
𝐶𝑝𝑒(90°) − 𝐶𝑝𝑖(−0,3)
(𝐶𝑝𝑒 − 𝐶𝑝𝑖)𝑝𝑎𝑟𝑒𝑑𝑒 𝑒𝑠𝑞𝑢𝑒𝑟𝑑𝑎 = +0,7 + 0,3 = +1,0
(𝐶𝑝𝑒 − 𝐶𝑝𝑖)𝑝𝑎𝑟𝑒𝑑𝑒 𝑑𝑖𝑟𝑒𝑖𝑡𝑎 = −0,6 + 0,3 = −0,3
(𝐶𝑝𝑒 − 𝐶𝑝𝑖)𝑡𝑒𝑙ℎ𝑎𝑑𝑜 𝑒𝑠𝑞𝑢𝑒𝑟𝑑𝑜 = −1,0 + 0,3 = −0,7
(𝐶𝑝𝑒 − 𝐶𝑝𝑖)𝑡𝑒𝑙ℎ𝑎𝑑𝑜 𝑑𝑖𝑟𝑒𝑖𝑡𝑜 = −0,6 + 0,3 = −0,3
f) Por fim iremos determinar a força distribuída do vento no pórtico:
𝐹𝑉1 = −1,1 ∗ 27,15 ∗ 5 = −149,325 𝑁
𝐹𝑉2 = −1,1 ∗ 27,15 ∗ 5 = −149,325 𝑁
𝐹𝑉3 = −1 ∗ 27,15 ∗ 5 = −135,75 𝑁
𝐹𝑉4 = −1 ∗ 27,15 ∗ 5 = −135,75 𝑁
Para todas as forças do vento foram considerados a diferença de pressão obtida no
caso 1.
