UN 3 - Unidade 3 - Corpo Rígido

Prévia do material em texto

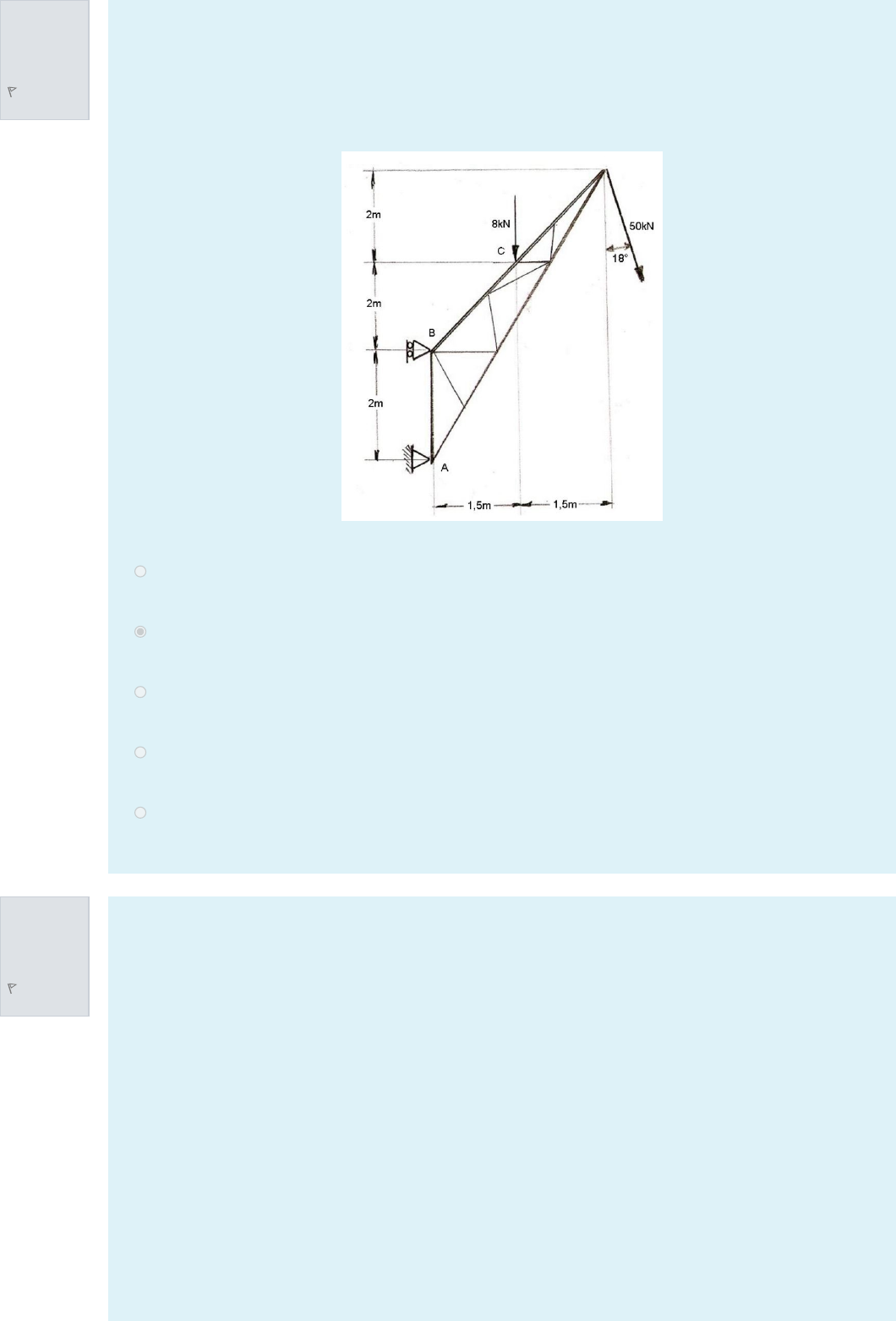

<p>Questão 1</p><p>Correto</p><p>Atingiu 0,34 de</p><p>0,34</p><p>Marcar</p><p>questão</p><p>Questão 2</p><p>Correto</p><p>Atingiu 0,34 de</p><p>0,34</p><p>Marcar</p><p>questão</p><p>Guindastes são amplamente utilizados em muitas aplicações. Uma delas é na construção civil, para içar vigas, blocos de concreto, entre</p><p>outros. A figura abaixo esquematiza um guindaste içando um determinado bloco de concreto com peso de 50 kN. De forma simplificada, o</p><p>peso do guindaste é descrito por 8 kN atuando no ponto C. Baseado nas forças aplicadas e nos vínculos presentes nos pontos A e B,</p><p>determina as reações de apoio para que a estrutura esteja em equilíbrio.</p><p>Escolha uma opção:</p><p>a.</p><p>𝑉𝐴 =55,5 kN (para cima); 𝐻𝐴 = 108,2 kN (para direita); 𝐻𝐵 = 123,7 kN (para direita).</p><p>b.</p><p>𝑉𝐴 =55,5 kN (para cima); 𝐻𝐴 = 108,2 kN (para direita); 𝐻𝐵 = 123,7 kN (para esquerda).</p><p>c.</p><p>𝑉𝐴 =55,5 kN (para cima); 𝐻𝐴 = 108,2 kN (para esquerda); 𝐻𝐵 = 123,7 kN (para esquerda).</p><p>d.</p><p>𝑉𝐴 =55,5 kN (para cima); 𝐻𝐴 = 108,2 kN (para esquerda); 𝐻𝐵 = 123,7 kN (para direita).</p><p>e.</p><p>𝑉𝐴 =55,5 kN (para baixo); 𝐻𝐴 = 108,2 kN (para direita); 𝐻𝐵 = 123,7 kN (para esquerda).</p><p>Quando abrirmos a porta de um carro estamos aplicando uma determinada força a certa distância. Isto faz com que gere um momento no</p><p>ponto de apoio da porta, girando-a em relação a um eixo ou a um ponto. Suponha que o ponto O seja o engate da porta e que a força F é</p><p>aplicada tentando abri-la. Determine o momento gerado no ponto de apoio pela força F. Lembre-se que este momento não é o momento</p><p>que o apoio gera, mas sim o momento que a força aplicada faz sobre o apoio.</p><p>Questão 3</p><p>Correto</p><p>Atingiu 0,34 de</p><p>0,34</p><p>Marcar</p><p>questão</p><p>Escolha uma opção:</p><p>a.</p><p>𝑀𝑜= (-348,9 N.m) 𝑖 + (-471 N.m) 𝑗 + (-418,7 N.m) 𝑘</p><p>b.</p><p>𝑀𝑜= (348,9 N.m) 𝑖 + (-471 N.m) 𝑗 + (418,7 N.m) 𝑘</p><p>c.</p><p>𝑀𝑜= (-348,9 N.m) 𝑖 + (471 N.m) 𝑗 + (-418,7 N.m) 𝑘</p><p>d.</p><p>𝑀𝑜= (348,9 N.m) 𝑖 + (-471 N.m) 𝑗 + (-418,7 N.m) 𝑘</p><p>e.</p><p>𝑀𝑜= (348,9 N.m) 𝑖 + (471 N.m) 𝑗 + (418,7 N.m) 𝑘</p><p>A figura abaixo mostra uma viga engastada sujeito a uma força em B devido à um corpo externo, no ponto C devido a uma mola aplicando</p><p>uma força e a força que o vento provoca em sua extremidade E. Diante das dimensões, forças atuantes sob a viga e desprezando seu peso</p><p>próprio, determine as reações no vínculo para que a estrutura esteja em equilíbrio.</p><p>Escolha uma opção:</p><p>a.</p><p>𝑉𝐴 =70 N (para baixo); 𝐻𝐴 = 80 N (para esquerda); 𝑀 = 71 N.m (sentido anti-horário).</p><p>Questão 4</p><p>Incorreto</p><p>Atingiu 0,00 de</p><p>0,34</p><p>Marcar</p><p>questão</p><p>Questão 5</p><p>Correto</p><p>Atingiu 0,34 de</p><p>0,34</p><p>Marcar</p><p>questão</p><p>b.</p><p>𝑉𝐴 =70 N (para cima); 𝐻𝐴 = 80 N (para direita); 𝑀 = 71 N.m (sentido anti-horário).</p><p>c.</p><p>𝑉𝐴 =70 N (para baixo); 𝐻𝐴 = 80 N (para esquerda); 𝑀 = 71 N.m (sentido horário).</p><p>d.</p><p>𝑉𝐴 =70 N (para cima); 𝐻𝐴 = 80 N (para esquerda); 𝑀 = 71 N.m (sentido anti-horário).</p><p>e.</p><p>𝑉𝐴 =70 N (para baixo); 𝐻𝐴 = 80 N (para direta); 𝑀 = 71 N.m (sentido horário).</p><p>A figura abaixo, nos fornece um sistema no qual duas polias são tracionadas por uma força P, formando um determinado ângulo com a</p><p>horizontal e as forças dadas estão em Newton. Para que a estrutura esteja em equilíbrio, determine as reações nos vínculos A e B.</p><p>Escolha uma opção:</p><p>a.</p><p>𝑉𝐴 = 250 N; 𝐻𝐴 = 10 N; 𝑉𝐵 = 200 N; 𝐻𝐵 = 0 N</p><p>b.</p><p>𝑉𝐴 = -250 N; 𝐻𝐴 = 10 N; 𝑉𝐵 = 200 N; 𝐻𝐵 = 0 N</p><p>c.</p><p>𝑉𝐴 = -250 N; 𝐻𝐴 = -433 N; 𝑉𝐵 = 0 N; 𝐻𝐵 = 200 N</p><p>d.</p><p>𝑉𝐴 = 250 N; 𝐻𝐴 = 433 N; 𝑉𝐵 = 433 N; 𝐻𝐵 = 200 N</p><p>e.</p><p>𝑉𝐴 = -250 N; 𝐻𝐴 = 433 N; 𝑉𝐵 = 0 N; 𝐻𝐵 = 200 N</p><p>Tubulações que transportam determinados fluidos estão sujeitas a aplicação de força à todo momento, devido ao fluido que escoa dentro</p><p>da mesma. A figura abaixo esquematiza uma tubulação que transporta gás natural, sendo o ponto O uma conexão de engaste e a força</p><p>aplicada no ponto C é devido ao fluido deixando a tubulação. Determine as reações de apoio para que a tubulação esteja em equilíbrio. O</p><p>momento atuando no ponto O deve ser determinado em módulo.</p><p>Highlight</p><p>Highlight</p><p>certo</p><p>Escolha uma opção:</p><p>a.</p><p>𝑂𝑥 = -4 N; 𝑂𝑦 = 10 N ; 𝑂𝑧 = -9 N; 𝑀𝑜= 128 N.m</p><p>b.</p><p>𝑂𝑥 = 4 N; 𝑂𝑦 = 10 N ; 𝑂𝑧 = 9 N; 𝑀𝑜= 128 N.m</p><p>c.</p><p>𝑂𝑥 = 4 N; 𝑂𝑦 = 10 N ; 𝑂𝑧 = 9 N; 𝑀𝑜= 128 N.m</p><p>d.</p><p>𝑂𝑥 = -4 N; 𝑂𝑦 = 10 N ; 𝑂𝑧 = -9 N; 𝑀𝑜= 168 N.m</p><p>e.</p><p>𝑂𝑥 = -4 N; 𝑂𝑦 = -10 N ; 𝑂𝑧 = -9 N; 𝑀𝑜= 168 N.m</p>
