1

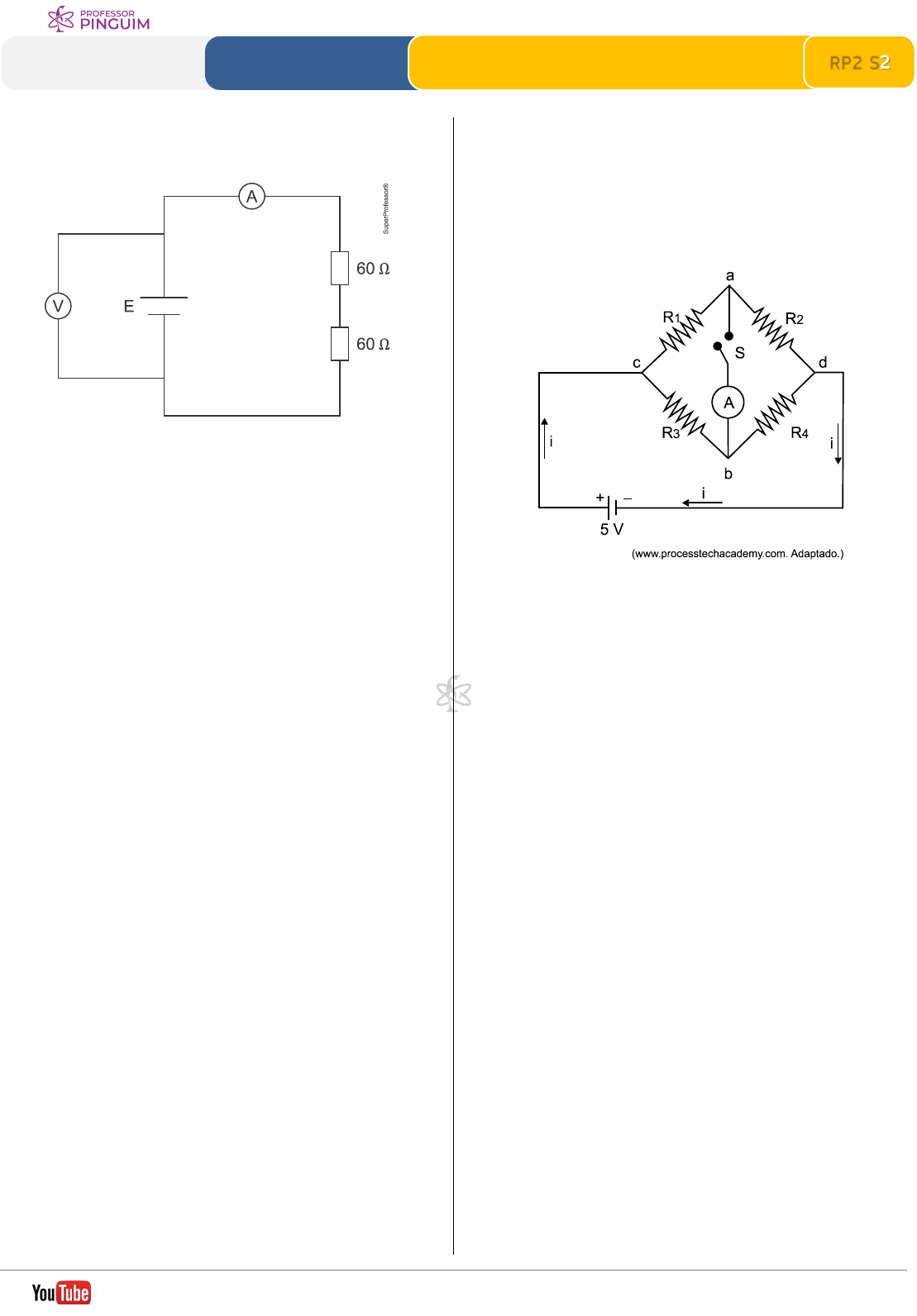

Extensivo de Física RP2 S2Revisão Parcial 2 ELETRODINÂMICA
Circuitos Elétricos
Resoluções em vídeo ► professorpinguim.com.br /profpinguim
1. (Uerj) O circuito abaixo representa uma instalação elétrica,
sendo a corrente registrada no amperímetro A igual a 100 mA.
A tensão elétrica, em volts, indicada no voltímetro V, é igual a:
a) 8 b) 10 c) 12 d) 14
2. (Famerp) Um circuito semelhante ao da imagem pode ser
encontrado em alguns termômetros digitais. Nele, estão ligados
uma bateria de 5 V, um amperímetro, A, e 4 resistores,
1 2 3R , R , R e 4R , de resistências elétricas 5 ,10 , 25Ω Ω Ω e
50 ,Ω respectivamente. Quando a chave S é ligada, o circuito é
chamado de ponte de Wheatstone.
a) Com a chave S desligada, qual é a resistência equivalente, em
ohms, do circuito? Qual é a intensidade da corrente total, i,
que o atravessa, em ampères?
b) Considere que esses resistores foram trocados por outros 4
resistores de valores desconhecidos e que a chave S foi ligada.
Percebeu-se, então, que o amperímetro mediu uma corrente
de valor nulo, ou seja, que não passava corrente entre os
pontos a e b do circuito. Prove que, nesta nova condição, os
valores dos novos resistores estão relacionados por
1 4 2 3R R R R .⋅ = ⋅
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://youtube.com/profpinguim
2
Extensivo de Física RP2 S2Revisão Parcial 2 ELETRODINÂMICA
Circuitos Elétricos
Resoluções em vídeo ► professorpinguim.com.br /profpinguim
3. (Unifesp) Um circuito elétrico é composto por uma bateria,
de força eletromotriz ε e resistência interna Ri, e por três
resistores, R1, R2 e R3, como ilustrado na figura.
A intensidade da corrente elétrica que se estabelece no resistor
R1 é igual a 0,25 A.
a) Considerando a resistência elétrica dos resistores R2 e R3
respectivamente iguais a 200 Ω e 50 ,Ω calcule a diferença
de potencial, em volts, entre os terminais do resistor R3 e
determine a intensidade da corrente elétrica, em amperes,
que nele se estabelece.
b) Sabendo que a força eletromotriz da bateria é 12,0 V e que a
diferença de potencial entre os pontos A e B, indicados na
figura, é de 11,9 V, calcule o valor da resistência interna da
bateria, em ohms, e determine a potência dissipada na forma
de calor, em watts, pela bateria.
4. (Eear) O circuito abaixo é constituído de uma fonte de
alimentação ideal, 4 resistores ôhmicos e um amperímetro
ideal.
O circuito apresenta também um dispositivo composto de uma
barra condutora, de resistência elétrica nula, que normalmente
fica afastada. Mas se o dispositivo for acionado, a barra irá
encostar nos pontos A, B e C ao mesmo tempo, colocando-os em
contato.
Nas condições iniciais, o amperímetro indica um determinado
valor de intensidade de corrente elétrica.
Assinale a alternativa que apresenta o valor da resistência
elétrica R, em ohms, para que a indicação no amperímetro não
se altere, quando o dispositivo for acionado.
a) 25
b) 50
c) 100
d) 150
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://youtube.com/profpinguim
3
Extensivo de Física RP2 S2Revisão Parcial 2 ELETRODINÂMICA
Circuitos Elétricos
Resoluções em vídeo ► professorpinguim.com.br /profpinguim
5. (Famerp) Quatro baterias ideais e idênticas são associadas
em série e ligadas a um condutor de comprimento 2,0 m e área
da secção transversal 7 21,2 10 m ,−× enrolado em forma de
espiral, como mostra a figura.
Nesse circuito, a diferença de potencial que se estabelece entre
as extremidades do condutor é de 12 V e a intensidade da
corrente elétrica que o atravessa é de 1,5 A.
a) Determine a força eletromotriz de cada bateria, em volts, e a
intensidade da corrente elétrica que a atravessa, em
ampères.
b) Calcule a resistência elétrica do condutor, em ohms, e a
resistividade do material que o constitui, em m.Ω ⋅
6. (Fgv) O esquema representa um circuito elétrico composto
por uma bateria ideal de força eletromotriz ε e três pequenas
lâmpadas incandescentes idênticas.
Supondo que as resistências das lâmpadas sejam constantes, se
o circuito for interrompido no ponto P, o brilho
a) de 1L aumentará e o de 2L diminuirá.
b) de 1L e 2L aumentarão.
c) de 1L e 2L não se alterarão.
d) de 1L diminuirá e o de 2L aumentará.
e) de 1L diminuirá e o de 2L não se alterará.
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://youtube.com/profpinguim
4
Extensivo de Física RP2 S2Revisão Parcial 2 ELETRODINÂMICA
Circuitos Elétricos
Resoluções em vídeo ► professorpinguim.com.br /profpinguim
7. (Insper) No circuito ideal esquematizado na figura, o gerador
fornece uma tensão contínua de 200 V. As resistências dos
resistores ôhmicos são 1 3R R 20 ,= = Ω 2R 60= Ω e a
capacitância do capacitor é 6C 2,0 10 F.−= ⋅
Nessas condições, a quantidade de carga acumulada no
capacitor será, em C, igual a
a) 32,4 10 .−⋅
b) 42,4 10 .−⋅
c) 31,2 10 .−⋅
d) 41,2 10 .−⋅
e) 32,0 10 .−⋅
8. (Esc. Naval) Considere o circuito elétrico esquematizado na
figura abaixo. Sabendo que os pontos F e C são mantidos em
aberto, calcule a diferença de potencial entre os pontos G e C
G C(V V )− e assinale a opção correta.
a) – 14 V
b) – 16 V
c) – 20 V
d) – 24 V
e) – 26 V
