Extensivo de Física Ext F 15.1 ELETRODINÂMICA
Lista 12
Gerador Elétrico. Circuitos Simples
Resoluções em vídeo ► professorpinguim.com.br /profpinguim

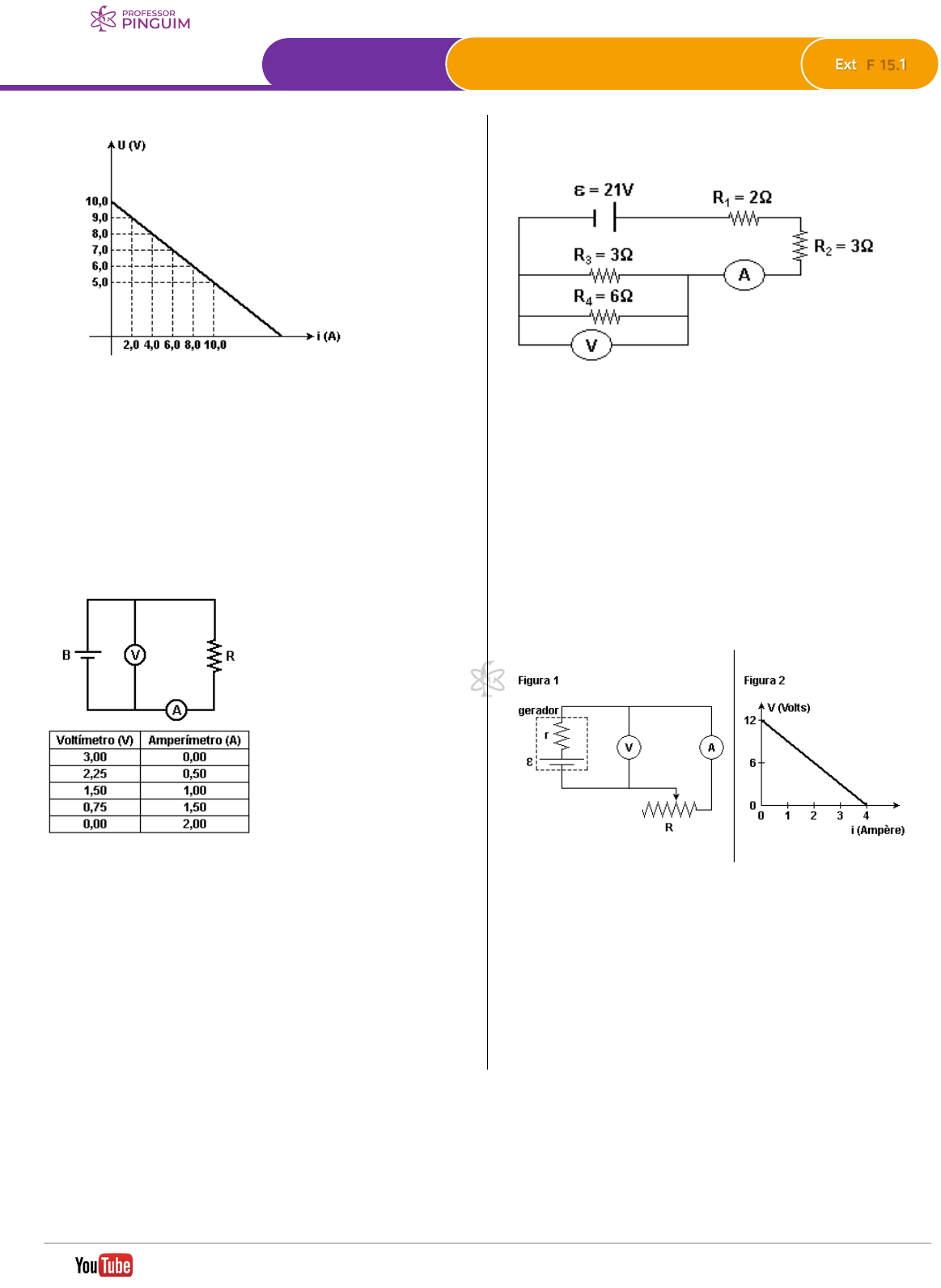

1. (G1 - cftmg) Observe o gráfico característico de um gerador.
Se uma lâmpada de resistência 3,5 Ω for ligada em série com
esse gerador, a corrente elétrica na lâmpada, em amperes, será
a) 2,5. b) 3,0. c) 7,5. d) 10.
2. (Ufg) Para investigar o desempenho de uma bateria B, foi
montado o circuito a seguir, em que V e A representam,
respectivamente, um voltímetro e um amperímetro ideais. A
resistência R é variável e os fios de ligação têm resistências
desprezíveis.
Nessas condições podemos dizer que
( ) ( ) a força eletromotriz da bateria é igual a 3,00 V.
( ) ( ) a resistência interna da bateria é igual a 1,50 Ω .
( ) ( ) para a corrente de 1,00 A, a potência dissipada na
resistência R é igual a 3,00 W.
( ) ( ) quando a diferença de potencial sobre R for igual a
2,25 V, a quantidade de carga que a atravessa em 10 s é
igual a 22,5 C.
3. (PUC-PR) O circuito esquematizado a seguir é constituído
pelos resistores R1, R2 ,R3 e R„ e pelo gerador de força
eletromotriz ε e resistência interna desprezível.
A corrente e a tensão indicadas pelo amperímetro A e voltímetro
V ideais são, respectivamente:
a) 3A e 6V b) 6A e 3V c) 2A e 5V d) 5A e 2V e) 5A e 3V
4. (Ufu) O circuito elétrico (fig. 1) é utilizado para a
determinação da resistência interna r e da força eletromotriz ε
do gerador. Um resistor variável R (também conhecido como
reostato) pode assumir diferentes valores, fazendo com que a
corrente elétrica no circuito também assuma valores diferentes
para cada valor escolhido de R.
Ao variar os valores de R, foram obtidas leituras no voltímetro V
e no amperímetro A, ambos ideais, resultando no gráfico (fig. 2).
Com base nessas informações, assinale a alternativa que
corresponde aos valores corretos, respectivamente, da
resistência interna e da força eletromotriz do gerador.
a) 2Ω e 7 V.
b) 1Ω e 4 V.
c) 3Ω e 12 V.
d) 4Ω e 8 V.
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://youtube.com/profpinguim
| 4
Extensivo de Física Ext F 15.1 ELETRODINÂMICA
Lista 12
Gerador Elétrico. Circuitos Simples
Resoluções em vídeo ► professorpinguim.com.br /profpinguim
5. (Ufrj) Uma bateria comercial de 1,5V é utilizada no circuito
esquematizado a seguir, no qual o amperímetro e o voltímetro
são considerados ideais. Varia-se a resistência R, e as
correspondentes indicações do amperímetro e do voltímetro
são usadas para construir o seguinte gráfico de voltagem (V)
versus intensidade de corrente (I).
Usando as informações do gráfico, calcule:
a) o valor da resistência interna da bateria;
b) a indicação do amperímetro quando a resistência R tem o
valor 1,7Ω.
6. No circuito abaixo observa-se que, quando a chave C está
aberta, o voltímetro indica 4,5 V. Ligando-se a chave, o
amperímetro indica 4,0 A e o voltímetro passa a indicar 4,2 V. A
partir dessas medidas e considerando que o voltímetro e o
amperímetro são equipamentos ideais, determine a resistência
interna da bateria e a resistência externa R.
7. (Ufrgs) Considere o circuito a seguir.
No circuito, por onde passa uma corrente elétrica de 4 A, três
resistores estão conectados a uma fonte ideal de força
eletromotriz de 20 V. Os valores da resistência total deste
circuito e da resistência RX são, respectivamente,
a) 0,8 e 2,6 .Ω Ω b) 0,8 e 4,0 .Ω Ω
c) 5,0 e 5,0 .Ω Ω d) 5,0 e 10,0 .Ω Ω
e) 10,0 e 4,0 .Ω Ω
8. (Unicamp-SP modificada) No circuito a seguir, A é um
amperímetro e V é um voltímetro, ambos ideais. A bateria que
alimenta os resistores é ideal. Reproduza o circuito no caderno
de resposta e responda:
a) Qual o sentido da corrente em A? (desenhe uma seta).
b) Qual o valor da resistência equivalente ligadas aos terminais
da bateria?
c) Qual o valor da corrente no amperímetro A?
d) Qual o valor da voltagem no voltímetro V?
R
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://youtube.com/profpinguim
| 4
Extensivo de Física Ext F 15.1 ELETRODINÂMICA
Lista 12
Gerador Elétrico. Circuitos Simples
Resoluções em vídeo ► professorpinguim.com.br /profpinguim
9. (Uerj) No esquema abaixo, está representada a instalação de
uma torneira elétrica.
De acordo com as informações do fabricante, a resistência
interna r da torneira corresponde a 200 .Ω A corrente que deve
percorrer o circuito da torneira é de 127mA.
Determine o valor da resistência R que deve ser ligada em série
à torneira para que esta possa funcionar de acordo com a
especificação do fabricante, quando ligada a uma tomada de
127V. Calcule, em watts, a potência dissipada por essa
torneira.
10. (Puccamp) Um circuito e constituido por um gerador (E, r),
e dois resistores R1 = 10 Ω e R2 = 15 Ω, conforme esquema.
Sabendo que a intensidade i1 da corrente em R1 vale 0,60 A, as
correntes no gerador e no resistor R2 têm intensidades, em
amperes, respectivamente de
a) 0,80 e 0,20 b) 1,0 e 0,40 c) 1,2 e 0,60
d) 1,6 e 1,0 e) 2,0 e 1,4
11. (Ufsm) No circuito da figura, a corrente no resistor R2 é de
2A. O valor da força eletromotriz da fonte (ε) é, em V,
a) 6
b) 12
c) 24
d) 36
e) 48
12. (EFEI-MG) A leitura de um voltímetro, de resistência interna
muito grande, na figura a, é de 2,0 volts. Quando ligado
conforme a figura b, a leitura é de 2,2 volts. Determine:
a) a fem da pilha.
b) a resistência interna da pilha.
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://youtube.com/profpinguim
| 4
Extensivo de Física Ext F 15.1 ELETRODINÂMICA
Lista 12
Gerador Elétrico. Circuitos Simples
Resoluções em vídeo ► professorpinguim.com.br /profpinguim
13. (PUC-RS modificada) Uma força eletromotriz contínua e
constante é aplicada sobre dois resistores conforme representa
o esquema abaixo. Determine:
a) o sentido e a intensidade da corrente elétrica que passa no
ramo AB.
b) A diferença de potencial, em volts, entre os pontos A e B do
circuito.
14. Um gerador de força eletromotriz 100 V e resistência interna
3Ω está alimentando um conjunto de três resistores.
a) Determine a resistência equivalente dos resistores que estão
ligados ao gerados real entre A e B.
b) Calcule a intensidade e o sentido da corrente elétrica que
atravessa amperímetro.
1. A 2. V V F F 3. A
4. C 5. a) 0,3Ω b) 0,75 A
6. r = 75 mΩ; R = 1,05 Ω 7. D
8. a) para a direita b) Req = 12 Ω c) i = 1 A
d) U = 8 V 9. R = 800 Ω; P = 3,23 W 10. B 11.D
12. a) 2,2 V b) r = 1 ohm 13. 0,5 A; 15 V
14. a) 17 ohms b) 5 A; sentido da direita para a esquerda
