CHA VII
Ressonância Magnética
Ressonância magnética
❖ O aparelho de ressonância magnética (RM)
funciona como um imã gigante
❖ Os aparelhos de RM podem se dividir em:
» De campo aberto
» De campo fechado – dão uma maior
qualidade de imagem, são os mais
utilizados recentemente e possui maior
campo magnético
O campo magnético deve ser permanentemente
ligado, o aparelho não pode ser desligado
Quando o pct entra no interior do tubo (é mais longo
que o tubo da TC), os prótons do seu corpo se alinham
com o campo magnético
Formação de imagem
Tudo na ressonância é sinal – quando falamos de
imagem (hiper, hipo ou iso sinal)
Toda a física da RM é baseada nos átomos que estão
presentes no nosso corpo
Cada átomo tem um vetor de magnetismo e de baixa
intensidade – quando os átomos do nosso corpo são
expostos ao campo magnético da RM, eles irão se
alinhar conforme o campo do aparelho
❖ Todos os tecidos do corpo são compostos de
átomo, que possuem um pequeno campo
magnético

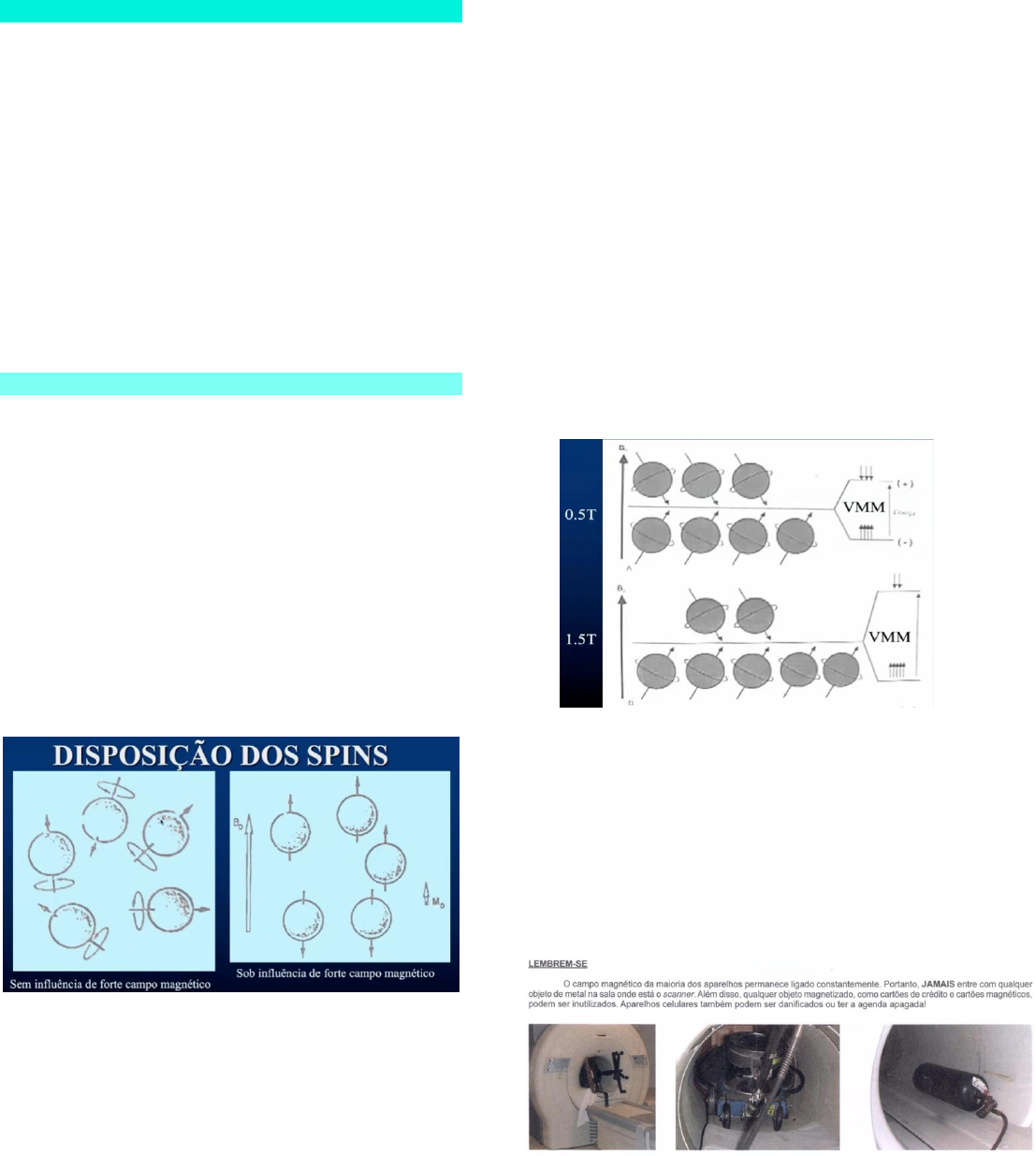

❖ Disposição dos átomos:

» Sem a exposição de um forte campo
magnético, os átomos (são as bolinhas
nas imagens), cada um tem seu
próprio vetor (vetor = spin), estão
sempre em movimento, em que esse
movimento é chamado de movimento
de precessão, que é um movimento
giratório, como o de um pião – giram
em torno do próprio eixo; é um
movimento aleatório, de modo que
um campo anula o outro
» Com a influência de um forte campo
magnético, o vetor do campo
magnético (representado pela seta
grande B0), a partir do momento da
exposição dos átomos a esse campo,
os vetores desses átomos tendem a se
alinhar ao vetor do campo magnético,
podendo ficar em diferentes sentidos
do campo (todos ficam na vertical,
mas alguns ficam para cima e outros
para baixo)
» A exposição ao campo magnético,
fazendo essa diferenciação dos
vetores, estando alguns em direções
opostas, acaba ocorrendo uma
anulação de alguns e vai gerar um
vetor resultante, que sempre vai ser na
mesma direção do campo magnético
(é a sentinha menor, representando o
vetor resultante M0)
» O campo da RM causa um
alinhamento dos spins
Essa imagem de cima mostra que quanto maior o
campo magnético oferecido, maior será o vetor
resultante e maior será a qualidade de imagem
O vetor resultante é o vetor de magnetização
macroscópica (VMN)
O campo magnético da Terra é de 0,5 Gauss,
enquanto o da RM é de 1 Tesla (T) = 10000 Gauss, por
esse motivo é tão importante retirar todos os acessórios
do pct e deixar a sala sempre isolada

❖ Íons de Hidrogênio
» Não ocorre o estudo de todos os
átomos do corpo na RM, é necessário
que ocorra a seleção de alguns, os
que são mais abundantes
» O íon escolhido para o estudo é o
hidrogênio, pois:
▪ É o mais abundante no corpo
▪ É o que possui a maior
constante giromagnética
(relacionada com os
movimentos de precessão)
❖ Frequência de Larmor
» É a frequência de ressonância ou
frequência de precessão do próton de
hidrogênio – é a frequência com a
qual está girando o próton de
hidrogênio
» A partir com momento que a
frequência de precessão é
encontrada, é como se o campo
magnético da RM sintonizasse com a
frequência do hidrogênio, captando o
sinal que o próton de N está
proporcionando
» A equação de Larmor é a constante
do giro magnético vezes a intensidade
do campo magnético que ele está
exposto (será o do aparelho da RM)
▪ Com esse cálculo é
determinada a frequência de
precessão (frequência
giratória do átomo de H)
▪ O aparelho de RM vai ter que
sintonizar na frequência de
precessão para que seja
possível captar o sinal do íon
de H e a partir do sinal se
tenha o fornecimento das
informações que o aparelho
precisa para a formação das
imagens
» A partir das informações acima, são
gerados pulsos de radiofrequência
(energias) que vão gerar os sinais que
fornecem as imagens também em
escala de cinza

→ A partir do
momento que o
pct entra no
aparelho de RM,
os prótons de H
vão estar
expostos ao
mesmo campo
magnético,
ganhando um
mesmo
alinhamento, em
que uns estão no mesmo sentido e outros em
sentidos opostos, ocorrendo algumas
anulações




→ Uma vez
exposto ao campo
magnético é
necessário gerar os
impulsos de radio
frequência para
que seja gerada a
energia e diante
da energia, ser
processada a
imagem
→ Na coluna I, os
vetores estão em
repouso e todos no
mesmo sentido do
campo magnético
→ Na coluna II, são gerados os pulsos de radio
frequência, que podem ser de diferentes graus
(20°, 90°, 180°), de modo que o grau gerado
muda a angulação que o vetor vai caminhar
(coluna III)
→ Na coluna III, os vetores estão em diferentes
direções após o pulso de radiofrequência
Tempos e ponderações
Tempo T1 e tempo T2 são diferentes de ponderação T1
e ponderação T2
❖ O que já foi entendido:
» Existe um vetor resultante, esse vetor
vai ser exposto a um pulso de
radiofrequência (o que mais é utilizado
é o de 90°)
» A partir do momento que o vetor
recebe o estímulo e o estado de
repouso é interrompido pelo pulso, o
vetor vai para o eixo horizontal,
adquirindo um ângulo de 90°

❖ Fenômeno perda de coerência de base
» Ocorreu o estímulo (pulso), o vetor foi
para o eixo transversal
» No momento eixo 0 graus, todos os
átomos estão rodando na mesma
fase, o seja, no mesmo movimento de
precessão, na mesma velocidade
» Com o estímulo, os átomos vão
perdendo a velocidade desse
movimento à medida que o vetor vai
para a transversal
» A perda da velocidade dos átomos é
chamada de fenômeno de coerência
de base
» Na imagem acima é possível observar
esse fenômeno, em que passa para
63% (63%dos vetores com a mesma
velocidade), para 37%, até chegar em
0% e não ter mais nenhum vetor com a
mesma velocidade
» É a partir desse fenômeno que é
possível definir o tempo T2
» Quando é dado o impulso, 1 segundo
depois, alguns daqueles átomos já
não vão estar com o mesmo estímulo
e não vão estar com a mesma
velocidade
▪ Isso se deve a não
homogeneidade do meio –
cada meio tem composição
diferente (um tem mais cloro,
outro mais potássio), por não
haver uma homogeneidade
do meio, ocorre perda da
velocidade do movimento
precessão dos spins
▪ Vai ocorrendo perda de
fasicidade, até chegar o
momento em que todos os
spins vão estar em
movimentos/ velocidades/
fasicidades diferente

Tempos
❖ Tempo T2
» É o tempo de relaxamento transversal
» Então é aquele pulso transversal, que
recebeu o pulso e foi para o eixo
transversal e foi perdendo fase, que é:
▪ Desfasamento dos spins, o
seja, vai perdendo movimento
de precessão, os spins
(vetores) vão ficando em fases
diferentes
» Quando se chega na fase em que
somente 37% dos vetores restantes na
mesma fase, é quando tem o tempo
T2
Quando se chega na fase 0, ocorre o tempo T1
Tempo T1 e tempo T2 são características tissulares, ou
seja, estão relacionados ao tecido, em que cada
tecido tem uma característica própria e um T1 e T2
próprio
Quando os spins chegam no 0%, em que todos estão
em diferentes fases de velocidade, começa a ocorrer
uma fase de recuperação para o eixo longitudinal,
que era o eixo de repouso deles
❖ Tempo T1
» Os spins chegaram no 0% e
começaram a voltar para o eixo
longitudinal

» Vai chegar um momento em que 63%
dos vetores já vão ter sofrido o tempo
de relaxamento longitudinal
» Quando chega no 63% ocorre a
captação de outra característica, que
é o tempo T1
» Nesse momento já há uma parda de
energia, em que ocorre um
relaxamento
» Cada tecido tem um tempo T1
diferente, que ocorre quando os
vetores já têm um relaxamento de 63%
dos vetores

→ Cada tecido tem um
tempo T1 e T2 próprio, que
vai corresponder na
imagemPonderações
No aparelho de RM há as características de
ponderações, que podem ser ponderação T1 e T2, são
características de manipulação do aparelho
 T1 T2


Captação dos sinais
Para que ocorra a captação do sinal que está sendo
gerado com essa energia, existem:
❖ Bobinas de radiofrequência
» Fornecem energia para os prótons
através dos pulsos de radiofrequência
» Recebem energia emitida pelos
prótons que será necessária para a
formação da imagem (sinal)
❖ Bobinas de superfície
» A maioria só recebe o sinal emitido
pelos prótons
» Posicionadas próximas ao local de
estudo
» Captam melhor o sinal e melhoram a
qualidade de imagem
❖ Composição do tubo de RM

❖ Recapitulando
» A RM recebe uma sequência de pulso
de radiofrequência
» Os prótons se deslocam para o eixo
transverso e vão gerar um sinal
» Para que ocorra a formação da
imagem, vários pulsos devem ser
motivados, então é necessário a
geração de vários pulsos de
radiofrequência
❖ Tempo de repetição (TR)
» Tempo que transcorre entre a emissão
de um pulso e outro
❖ Tempo de eco (TE)
» Tempo que demora entre a emissão
de um pulso e a geração de um sinal
na bobina receptora
❖ Sequências de pulso

» Cada ponderação do aparelho, tem
um tempo de eco e um tempo de
repetição, gerando diferentes sinais
em cada tecido

Utilização das ponderações

❖ Ponderação T2
» A sequência de ponderação T2 é
muito boa para ver líquido
» O líquido tem um sinal alto (hipersinal)
– fica branco
❖ Ponderação T1
» O líquido tem sinal baixo (hiposinal) –
fica preto
Cada característica de estrutura vai geral uma
característica diferente
❖ Hipersinal na ponderação T1
» Melanina
» Sangue
» Gordura
» Fluxo lento (vaso que está com uma
trombose e o fluxo fica lento)
» Contraste
» Alto teor proteico
» Substâncias paramagnéticas (cobre e
manganês

❖ Diferenciando as ponderações
» A sequência das imagens da
esquerda para a direita
» FLAIR
▪ Na avaliação do crânio, outra
sequência que ajuda na
avaliação é o FLAIR
▪ Ajuda na sequência sensível,
auxiliando na identificação de
lesões
→ Gordura é
branca
→ Líquido é preto
→ T1 é uma
sequência muito
anatômica
(oferece boa
diferenciação
entre substância
branca e cinzenta
- como a
substância cinzenta é um pouco mais
hidratada que a substância branca, ela fica
um pouco mais escura)

→ Gordura
também é
branca
→ Onde tem
líquido é bem
branco


Para diferenciar as ponderações é só procurar onde
deve ter líquido (serve para qualquer região do corpo),
se o líquido estiver branco, é T2, se estiver preto, é T1

→ No crânio ainda há a opção
de FLAIR
→ Onde é líquido é preto
→ Para diferenciar o FLAIR de T1,
é só olhar para a substância
cinzenta e para a substância
branca
→ No FLAIR inverte as substâncias:
a substância branca fica mais
escura, fica mais preta e a substância cinzenta
vai estar mais branca

❖ Estudos contrastados

→ T1 com
contraste
→ O contraste
em T1 fica com
hipersinal (mais
branco)


→ Nessa imagem
não há lesão, mas
dá para saber que
teve contraste
devido realce dos
vasos, inclusive
plexo coroide que
também capta
contraste (estão
dentro dos ventrículos)

→ Na imagem acima, a primeira imagem (T1), é
um T1 puro, em que se vê a gordura com
hipersinal, assim como outras estruturas
→ Para diferenciar os tipos de tecidos que geram
hipersinal em T1, é feito o T1 fast-sat, que não
utiliza contraste, em que ocorre supressão de
gordura (gordura causa hipersinal em T1) –
toda a gordura macroscópica é suprimida
→ Com o T1 fat-sat é possível saber que a lesão
da primeira imagem tem componente
gorduroso, já que ocorreu supressão
Indicações da RM
» Doenças do SNC
» Estruturas musculoesqueléticas
» Doenças abdominais (fígado,
pâncreas, TGI, vias biliares, fistulas
perineias)
▪ Colangio ressonância
• É uma sequência
fortemente
ponderada em T2 –
ressaltam o sinal do
líquido
• Muito boa para
avaliação da
coledocolitíase
» Gestantes com suspeita de abdome
agudo
» Avaliação fetal
» Nas contraindicações a TC
» Quando o pct tem contraindicação
ao contraste iodado
❖ Protocolos de exame
» Cada estrutura a ser examinada tem
seu protocolo para ser examinada,
assim como cada corte feito pela RM
» Uso de buscopam
▪ Reduz o peristaltismo e pode
ajudar a não gerar artefatos
na imagem
» Gel vaginal
▪ Usado para dilatar a cavidade
vaginal em pct com suspeita
de endometriose
» Soro retal
▪ Usado em pcts com câncer
retal para dilatar a região e
facilitar o estudo


❖ Colangio RM
» Indicada para avaliação anatômica
no pré operatório


❖ Contraste da RM
» É EV – contraste paramagnético
▪ O mais utilizado é o gadolínio
o Pode ser usado em
vários tempos do
exame – pode fazer
aquisição do
contraste na fase
arterial, portal, tardia/
equilíbrio
o Efeito sobre o tempo
de relaxamento T1
o Excretado por
filtração glomerular
» Os mais comuns são os extracelulares
(gadolínio)
» Reações são raras e leves
» São usados em lesões tumorais
primárias ou secundárias, lesões
inflamatórias/ infecciosas, recidivas
tumorais
» O uso de contraste é indicado de
acordo com o clearance de
creatinina do pct
▪ A creatinina isolada não deve
ser usada
▪ Um clearance de Cr > 60
pode fazer contraste caso não
tenha outra contraindicação
▪ Clearance entre 30 e 60:
avaliar o risco e benefício do
uso do contraste
▪ Clearance < 30 ml/min: não
faz contraste

→ Nas imagens acima, é T2, pois o liquor do
canal medular está branco
→ Na imagem B também é T2 mas já em outra
programação
→ As imagens mostram um hemangioma
hepático

→ Essa imagem acima já mostra uma hiperplasia
nodular focal
→ A seta branca mostra a cicatriz central
→ É lesão que tem um sinal semelhante ao do
parênquima hepático, já que é uma
hiperplasia desse parênquima

→ Tumor central na imagem acima
→ Sequência T1 sem contraste e com contraste
→ O contraste dá um realce no tumor,
principalmente na periferia, pois ele pode já
ser mais necrótico no centro

→ Nessa imagem de cima já é uma
angiorressonância
→ Pode ser feita com e sem contraste
→ Ocorrer sobressalto dos vasos

→ Tumor retal na imagem acima
→ É possível ver o espessamento irregular da
parede do reto, que pode ser uma lesão
→ A RM mostra as estrias na região perirretal, que
podem ser apenas reações do tumor, quanto
já ser um indicativo de invasão para a gordura

→ Nessa imagem de cima já é observado o
adenoma hepático
→ E possível ver um outro tipo de sequência
possível na RM, que é o OUT PHASE
→ É a sequência T1 com essas linhas pretas
margeando o contorno dos órgãos sólidos
o São chamadas de artefatos tinta
nanquim ou chemical shift
o Essa sequência é muito boa para
avaliar gordura intracelular/
microcelular

→ Cirrose hepática
→ Na imagem A é T1 IN PHASE (T1 normal), já na B
é o T1 OUT PHASE, por contas dos artefatos


Difusão
É uma outra sequência específica de RM, que é usada
principalmente no crânio para avaliar os insultos
isquêmicos, lacunares não identificados na TC
É o termo utilizado para descrever o movimento
randômico (Browniano) das moléculas de água
❖ Pode ter:
» Alto sinal: significa que há restrição da
difusão; moléculas de água têm o
movimento restringido – alta
celularidade (membrana baixa) ou
viscosidade do líquido
» Baixo sinal: movimentação livre das
moléculas da água
» Valor B: quantidade de sensibilidade à
difusão
» Mapa de ADC: quantificar a difusão
(calculado)
Na imagem abaixo (na primeira da esquerda para a
direita), há alta sinal na difusão, confirmado pela
sequência ADC(imagem 2) – onde há alto sinal na
difusão tiver baixo sinal na ADC, é confirmado que na
região há restrição da difusão

Artefatos
Todos os estudos de imagem podem ter artefatos

→ Na imagem de cima, demonstra o artefato de
movimentação respiratória, que pode ser
reduzido com o gatilho respiratório, que é a
sincronização da coleta de dado com o
período de menor movimentação do
diafragma (final da expiração e início da
inspiração)




→ Nessas
imagens é possível
observar o artefato
de falha de
supressão (da
gordura)



Fibrose sistêmica nefrogênica (FSN)
É uma condição rara
Associada ao uso do gadolínio
Ocorre formação de tecido
conectivo na pele, ficando
espessada e endurecida – faz
diagnóstico diferencial com
esclerodermia, fibrose induzida por
drogas, escleromixedema e fasciite
eosinofílica
Não tem uma causa bem definida,
mas observa-se que os pcts com insuficiência renal de
moderada a grave demoram mais tempo para
eliminar o gadolínio do corpo e esse contraste acaba
se depositando em outros locais, como na pele, nos
outros órgãos
É uma doença severa, progressiva e irreversível
Não há tto efetivo
Não acomete face, mas pode acometer articulações
e planos musculares, fígado, pulmão, rins
