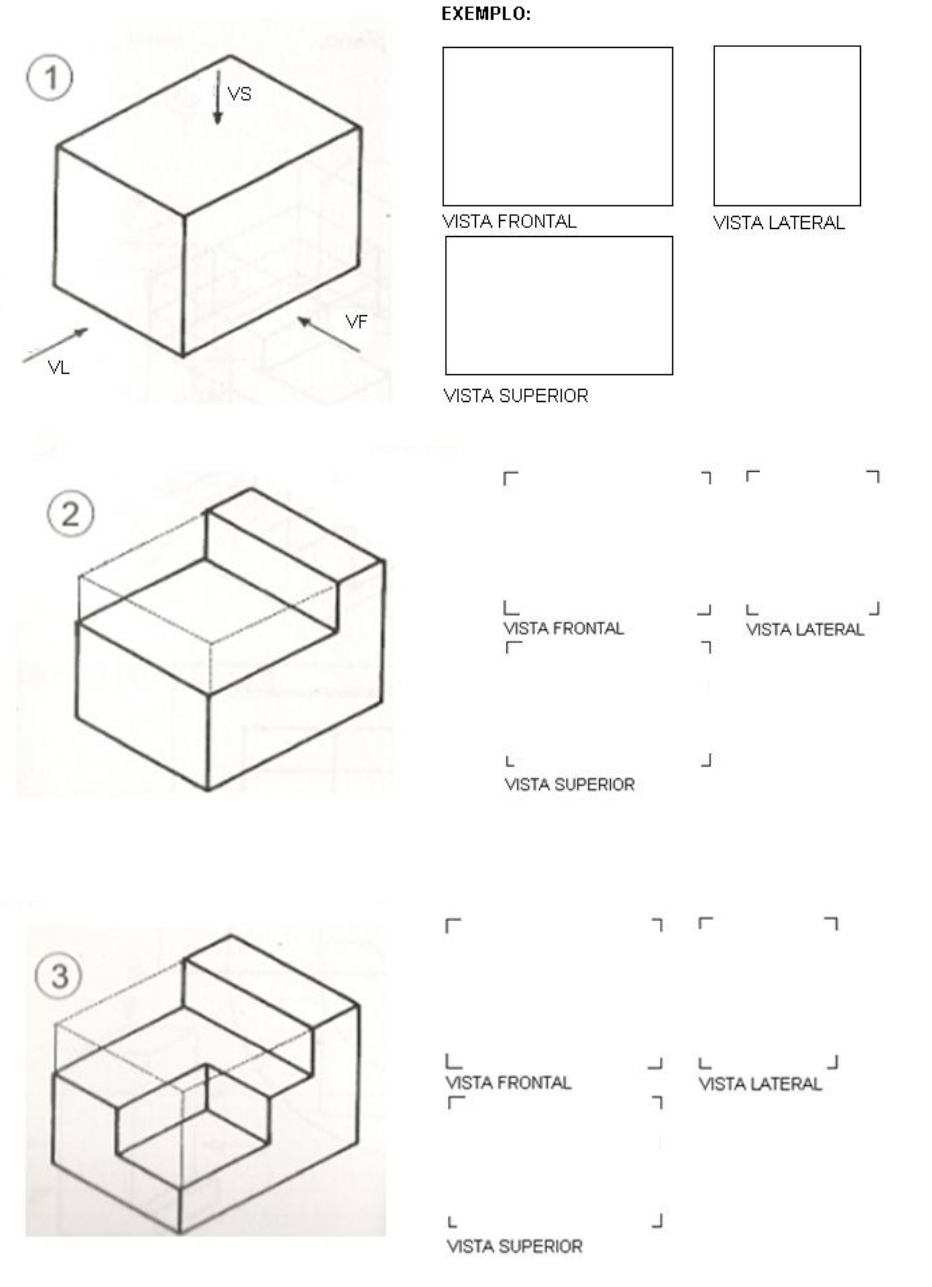

Esboçar as vistas ortogonais das peças abaixo: Elaborar as vistas ortogonais das peças abaixo no 1. diedro, na escala indicada. Ex. 01 Ex. 02 Ex. 03 Ex. 04
