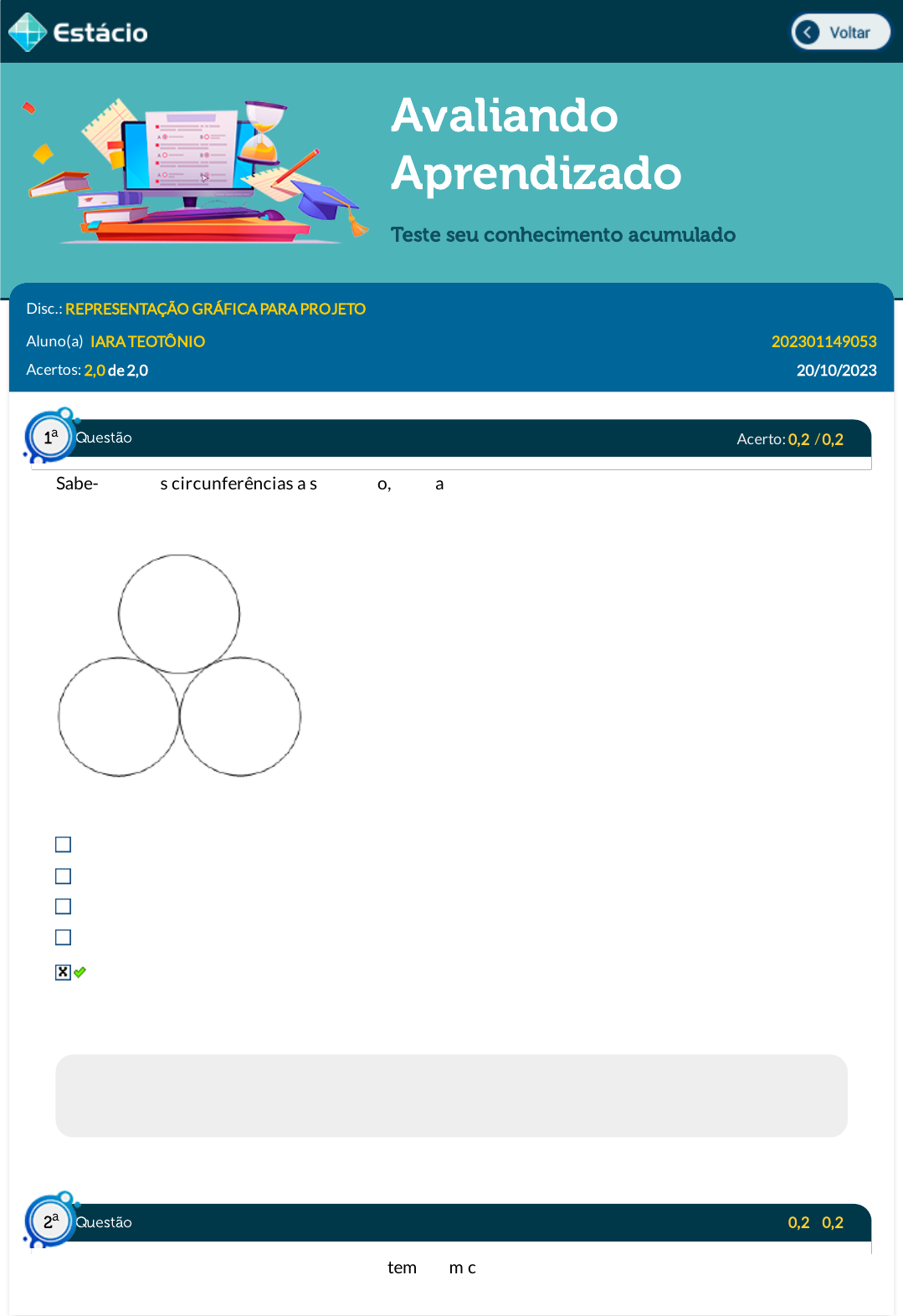

20/10/2023, 16:10 Estácio: Alunos
https://simulado.estacio.br/alunos/ 1/6
Avaliando
Aprendizado

Teste seu conhecimento acumulado
Disc.: REPRESENTAÇÃO GRÁFICA PARA PROJETO
Aluno(a): IARA TEOTÔNIO 202301149053
Acertos: 2,0 de 2,0 20/10/2023
Acerto: 0,2  / 0,2
Sabe-se que as circunferências a seguir são, duas a duas, tangentes entre si e que possuem a mesma
medida do raio r. A altura do triângulo formado pela união dos centros das três circunferências é 3,4
cm. (Use √3 = 1,7 e π = 3,1)
A medida da área de cada circunferência é:
12,48 cm2
12,44 cm2
12,40 cm2
12,52 cm2
 11,94 cm2
Respondido em 20/10/2023 16:01:28
Explicação:
Resposta correta: 11,94 cm2
Acerto: 0,2  / 0,2
Para de�nir a posição do ponto no espaço, temos um conjunto de medidas (distâncias) necessárias: a
abscissa, o afastamento e a cota. Sobre essas medidas podemos a�rmar:
 Questão1
a
 Questão2
a
https://simulado.estacio.br/alunos/inicio.asp
https://simulado.estacio.br/alunos/inicio.asp
javascript:voltar();
javascript:voltar();
20/10/2023, 16:10 Estácio: Alunos
https://simulado.estacio.br/alunos/ 2/6
todo ponto situado à esquerda do ponto de origem tem abscissa positiva e todo ponto situado à
direita da origem terá abscissa negativa
 a abscissa é a dimensão medida sobre a linha de terra, segundo um ponto de origem arbitrado
a cota é a medida da linha projetante de um ponto, medida entre o ponto e o plano vertical de
projeção
o afastamento é a medida da linha projetante de um ponto, medida entre o ponto e o plano
horizontal de projeção
a cota é negativa no 1º e 2º diedros, pois a linha projetante �ca acima do plano horizontal
Respondido em 20/10/2023 16:02:11
Explicação:
Resposta correta: a abscissa é a dimensão medida sobre a linha de terra, segundo um ponto de
origem arbitrado
Acerto: 0,2  / 0,2
Sobre o corte em seção podemos a�rmar:
É aquele em que o plano secante corta toda a extensão do objeto.
É um tipo de corte aplicado quando existe condição de simetria no objeto.
Quando a seção é desenhada sobre a vista, utiliza-se linha tracejada grossa.
 Quando a seção é desenhada fora da vista, deslocada, deve estar ligada à vista cortada por uma linha
traço e ponto �na (estreita).
Para delimitar a parte ¿cortada¿ do objeto com relação ao restante da vista, usa-se uma linha de
ruptura (linha �na irregular).
Respondido em 20/10/2023 16:02:43
Explicação:
Resposta correta: Quando a seção é desenhada fora da vista, deslocada, deve estar ligada à vista cortada por uma linha
traço e ponto �na (estreita).
Acerto: 0,2  / 0,2
Em relação ao Projeto Técnico, assinale a alternativa errada:
O ambiente do projeto usando ferramentas informatizadas permite criar facilitadores e rotinas para
dinamizar o tempo de desenho.
O computador permite copiar elementos, criar rotinas e outros, facilitando e acelerando o processo do
desenho.
A dinâmica do programa AutoCAD é parecida com as funções mais básicas do Windows.
Existem vários bons programas de projeto no mercado, mas o mais conhecido mundialmente é o
AutoCAD.
 Os programas de desenho são capazes de fazer projetos com facilidade, praticamente desobrigando o
projetista de conhecimentos técnicos.
Respondido em 20/10/2023 16:03:32
π
′
π
 Questão3
a
 Questão4
a
20/10/2023, 16:10 Estácio: Alunos
https://simulado.estacio.br/alunos/ 3/6
Explicação:
Resposta correta: Os programas de desenho são capazes de fazer projetos com facilidade, praticamente desobrigando
o projetista de conhecimentos técnicos.
Acerto: 0,2  / 0,2
Analise os símbolos apresentados a seguir:
De acordo com a NBR 6492, esses símbolos representam, respectivamente:
Indicação geográ�ca, cota de nível para projeções em corte, cota de nível para projeções em planta e
seta indicativa de curva de nível.
 Indicação geográ�ca, cota de nível para projeções em corte, cota de nível para projeções em planta e
seta indicativa da inclinação do telhado.
Indicação geográ�ca, cota de nível para projeções em planta, cota de nível para projeções em corte e
seta indicativa da inclinação do telhado.
Indicativo do Azimute, cota de nível para projeções em planta, cota de nível para projeções em corte e
seta indicativa da inclinação do telhado.
Seta indicativa da inclinação do telhado, cota de nível para projeções em corte, cota de nível para
projeções em planta e indicação geográ�ca.
Respondido em 20/10/2023 16:05:53
Explicação:
A resposta certa é: Indicação geográ�ca, cota de nível para projeções em corte, cota de nível para projeções em planta
e seta indicativa da inclinação do telhado.
Acerto: 0,2  / 0,2
Em relação ao Scale, assinale a alternativa errada:
O Scale pode ser usado, porém, deve ser evitado na hora de fazer as con�gurações de impressão, pois
o fator de escala pode alterar o valor dos objetos cotados.
 Os blocos só podem ser escalonados antes da sua inserção, caso contrário devem ser inseridos
novamente.
Deve-se escolher um ponto base, que será o ponto que �cará preso à mesma posição, enquanto o resto
do elemento será aumentado ou diminuído.
O comando permite três opções de escala: cópia, referência e fator de escala.
Valores de fator de escala entre 0 e 1 causam redução no objeto escalonado.
Respondido em 20/10/2023 16:07:30
Explicação:
 Questão5
a
 Questão6
a
20/10/2023, 16:10 Estácio: Alunos
https://simulado.estacio.br/alunos/ 4/6
A resposta certa é: Os blocos só podem ser escalonados antes da sua inserção, caso contrário devem ser inseridos
novamente.
Acerto: 0,2  / 0,2
Ano: 2014 Banca: FCC Órgão: TCE-RS
Com a chegada da modelagem da informação da construção, tem-se uma mudança de paradigma, que pode
alterar de maneira profunda as relações de trabalho entre as equipes envolvidas num mesmo projeto. A
plataforma ou conceito building information modeling - BIM:
 Tem como principal característica a criação de modelos tridimensionais alimentados por diversos tipos
de informações que permitem a geração de documentos como plantas, cortes, elevações e simulações
relacionadas ao empreendimento.
Possui apenas um software baseado nessa �loso�a, desenvolvido a partir de tecnologia única.
Gera um modelo digital do edifício que representa exclusivamente suas características geométricas.
É uma �loso�a de trabalho que permite independência aos arquitetos, engenheiros e construtores
(AEC) na elaboração de um modelo (edifício) virtual bastante preciso sem a necessidade de trabalho
conjunto.
É apenas um modelador 3D destinado a gerar apresentações com alta qualidade e realismo grá�co.
Respondido em 20/10/2023 16:08:13
Explicação:
A resposta certa é: Tem como principal característica a criação de modelos tridimensionais alimentados por diversos
tipos de informações que permitem a geração de documentos como plantas, cortes, elevações e simulações
relacionadas ao empreendimento.
Acerto: 0,2  / 0,2
Apesar da evolução dos computadores e dos sistemas de computação grá�ca, a operação dos sistemas
e a entrada de dados necessários para representar gra�camente um objeto é de um pro�ssional
responsável por esse trabalho. Sobre esse pro�ssional, podemos a�rmar que:
Como qualquer pro�ssional da Engenharia, não precisa de conhecimentos de desenho técnico.
Utiliza esquadros e lapiseiras na computação grá�ca.
Não precisa compreender de que maneira um objeto deve ser representado para que suas
características dimensionais e sua volumetria sejam adequadamente compreendidas.
Pode não necessitar de qualquer habilidade relacionada ao desenho técnico, portanto, basta
conhecer desenho artístico.
 Deve ter suas habilidades de raciocínio espacial desenvolvidas, ou seja, deve ser capaz de
pensar e raciocinar com forma de um objeto e sua disposição no espaço.
Respondido em 20/10/2023 16:08:43
Explicação:
Resposta correta: Deve ter suas habilidades de raciocínio espacial desenvolvidas, ou seja, deve ser
capaz de pensar e raciocinar com forma de um objeto e sua disposição no espaço.
 Questão7
a
 Questão8
a
20/10/2023,16:10 Estácio: Alunos
https://simulado.estacio.br/alunos/ 5/6
Acerto: 0,2  / 0,2 Questão9
a
20/10/2023, 16:10 Estácio: Alunos
https://simulado.estacio.br/alunos/ 6/6
Observe o conjunto de vistas e a perspectiva abaixo. Podemos a�rmar que:
as vistas mostradas são: VI (inferior), VS (superior) e VLE (lateral esquerda)
o símbolo no canto inferior direito das indica que as projeções foram realizadas no 3º diedro
somente a VF (vista frontal) possui linhas tracejadas
 as vistas mostradas são: VF (frontal), VS (superior) e VLE (lateral esquerda)
as linhas tracejadas indicam arestas do objeto que podem ser vistas pelo observador
Respondido em 20/10/2023 16:09:28
Explicação:
Resposta correta: as vistas mostradas são: VF (frontal), VS (superior) e VLE (lateral esquerda)
Acerto: 0,2  / 0,2
Analisando as condições obrigatórias e necessárias na representação de cortes podemos a�rmar, EXCETO:
As setas junto das linhas contínuas grossas indicam a visualização do observador do corte, que deve
ser a mesma posição adotada para a vista ortográ�ca que está sendo substituída.
Abaixo de cada corte deve ser colocada a nomenclatura do corte (por exemplo: CORTE A-A).
Caso existam, as linhas traço e ponto indicativas de linhas de eixo e de centro devem ser posicionadas
adequadamente no corte.
A posição do plano secante é indicada com linha mista: traço e ponto �na (estreita) com extremos em
linha contínua larga.
 Nas vistas em corte sempre são representadas arestas invisíveis, ou seja, a sobreposição entre
hachuras e linhas tracejadas é permitida e recomendada.
Respondido em 20/10/2023 16:10:11
Explicação:
Resposta correta: Nas vistas em corte sempre são representadas arestas invisíveis, ou seja, a sobreposição entre
hachuras e linhas tracejadas é permitida e recomendada.
 Questão10
a

Mais conteúdos dessa disciplina
