Universidade do Estado do Rio de Janeiro
Professor Julio Almeida
GEOLOGIA ESTRUTURAL II
Faculdade de Geologia
Departamento de Geologia Regional e Geotectônica
Exercício - Método de Fry

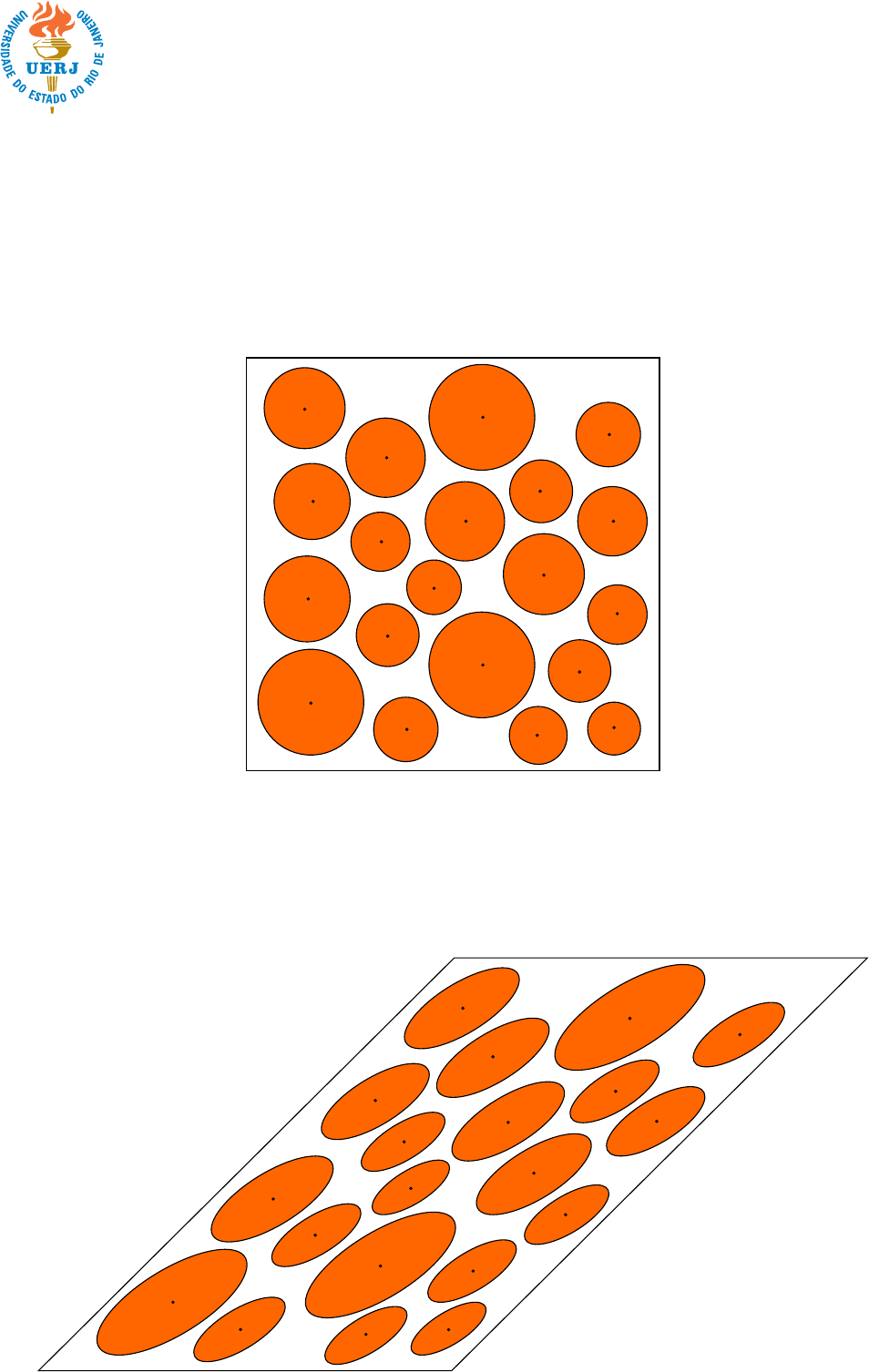

Use o método de Fry para determinar a elípse de deformação nas figuras abaixo
3.1 - g = 0
3.2 - g = 1
3.3 - Utilize o Método de Fry para determinar a deformação finita do calcário oolítico da figura
abaixo. Estime a elipsidade (Rf) e orientação da elípse (f).
1) Use o método de Fry para determinar a elípse de deformação nas figuras
abaixo:
2) Utilize o Método de Fry para determinar a deformação finita do calcário oolítico
da figura abaixo. Estime a elipsidade (Rf) e orientação da elípse (f).
Foi feito primeiro um overlay em cima da figura original para identificar todos os oolítos da
figura. Depois foi realizado os pontos, no início comecei fazendo na folha inteira, mas
depois foi observado que bastava marcar ao entorno do ponto 1. Foram identificados 148
pontos. A elipsidade(Rf)=3,5/1,8=1,94 e Φ(f)= 63°
