Tensão
46
Resolução: Steven Róger Duarte

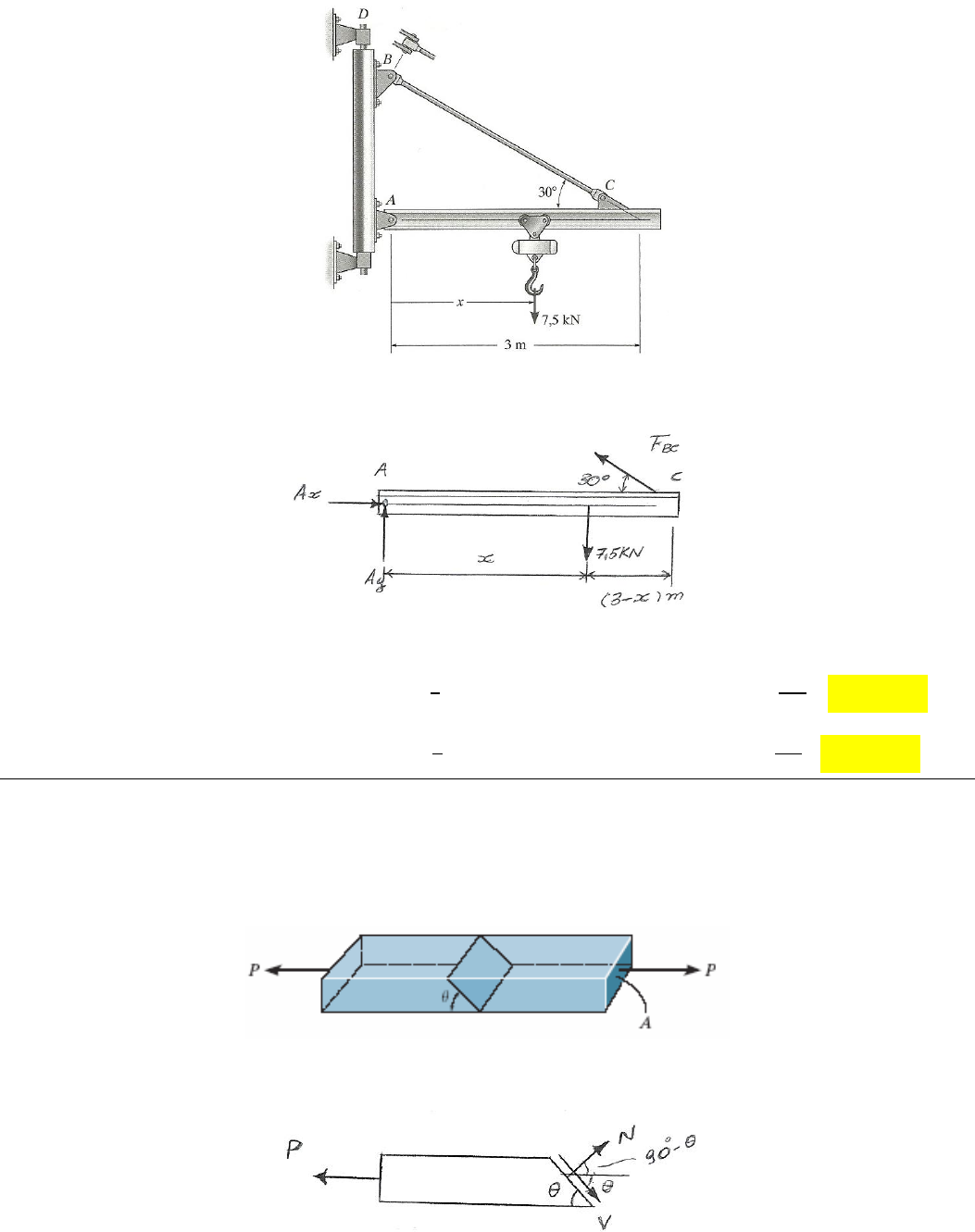

1.70. O guindaste giratório está preso por um pino em A e suporta um montacargas de corrente que pode
deslocar-se ao longo da flange inferior da viga, . Se a capacidade de carga normal
máxima do guindaste for 7,5 kN, determine a tensão normal média máxima na barra BC de 18 mm de
diâmetro e a tensão de cisalhamento média máxima no pino de 16 mm de diâmetro em B.

Figura 1.70

 ∑ ; Para que a tensão sejamáxima, x = 3,6 m FBC = 5.000 x 3,6 = 18.000 N
 - 7500x + 3FBCsen(30°) = 0 ABC =
 x 18² = 254,47 mm² ; σbarra = = 70,736 MPa
 FBC = 5.000x AB =
 x 16² = 201,062 mm² pino = = 44,762 MPa
1.71. A barra tem área de seção transversal A e está submetida à carga axial P. Determine a tensão
normal média e a tensão de cisalhamento média que agem na seção sombreada que está orientada a um
ângulo θ em relação à horizontal. Represente em gráfico a variação dessas tensões em função de
θ( º).

Figura 1.71
