Professora:
Aluno:Roberto
EXERCÍCIO DE FIXAÇÃO
A furadeira de bancada acionada por um motor elétrico em C.A. e síncrono com potência de ½ cv e 1160 rpm trabalha 18 horas por dia e o eixo da árvore deverá girar a 400 rpm. Determine o tipo de correias em V necessárias e escolha os diâmetros das polias.
Passos:
1) Definir perfil da correia;
2) Escolha dos diâmetros nominais das polias.
1º ‐ SELEÇÃO DO PERFIL DA CORREIA

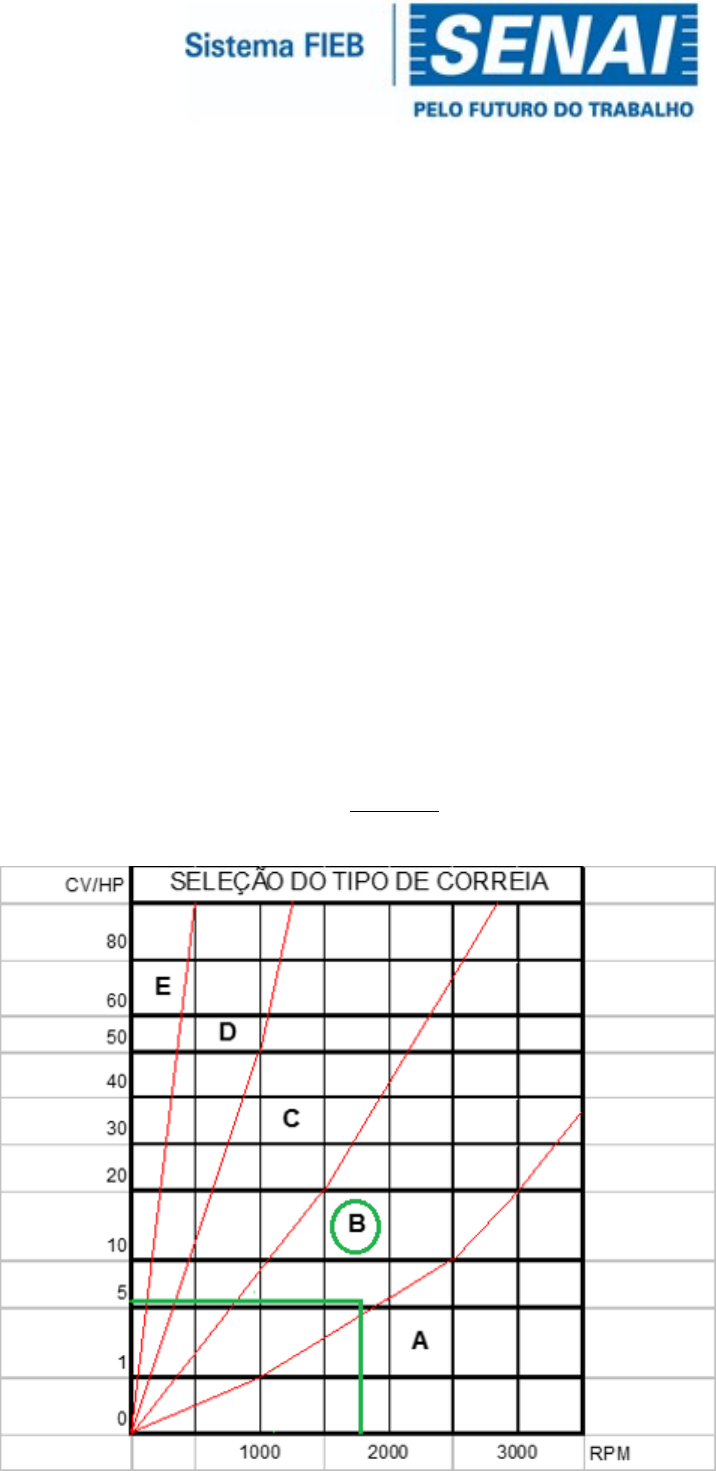

ATRAVÉS DA ROTAÇÃO DO EIXO MAIS RÁPIDO E DA POTÊNCIA DO MOTOR, DETERMINA‐SE O PERFIL DA CORREIA NO GRÁFICO ABAIXO. CONFORME EXEMPLO GRIFADO EM VERDE TEMOS:
(5 CV e 1800 rpm = Perfil “B”).
2º ‐ ESCOLHA DOS DIÂMETROS NOMINAIS DAS POLIAS
Através da tabela nº 1, a seguir, escolhe‐se o diâmetro mínimo da polia menor, de acordo com o perfil da correia.
TABELA Nº 1
Como no exemplo o perfil é “B”, o diâmetro nominal da polia menor será: D1 = 130 – 12,5 = 117,5 mm.
O diâmetro da polia maior será encontrado através da relação de transmissão, onde o diâmetro da polia maior será a relação de transmissão.
i = Relação de transmissão.
i = n1 = D2
n2	D1
Resultado: D2 = 1800 x 117,5 = 705 mm.
300
Seguindo modelo do exemplo acima, temos: Correia perfil “B”;
D1 = 117,5 mm; D2 = 705 mm.
No caso o perfil selecionado é A* o diâmetro nominal da polia menor será D1=75 – 10 =65 mm
O diâmetro da polia maior será encontrado através da relação de Transmissão, onde o diâmetro da polia menor será a relação de Transmissão.
Fórmula para encontrar o valor D2.
 I=
Resposta:D2=
A Correia a ser utilizado do perfil (v ),tipo( A),cujo diâmetro das polias serão D1 =65 mm D2 =188,5.
 Código ou número da Correia A7,comprimento 1752 mm.
Boa Sorte!!!
