PERFORMANCE – VELOCIDADES DE DECOLAGEM


A VS é proporcional à raiz quadrada do fator de carga.
A VS aumenta quanto maior a altitude, o fator de carga, peso e o
posicionamento do CG (muito à frente) de uma acft.

 INTRODUÇÃO
Nesse documento, veremos, na ordem:
a) abreviaturas das velocidades de decolagem;
b) velocidades associadas à decolagem;
c) definição de pista balanceada;
d) efeitos de uma rotação antecipada/atrasada; e
e) resumo das velocidades de decolagem.

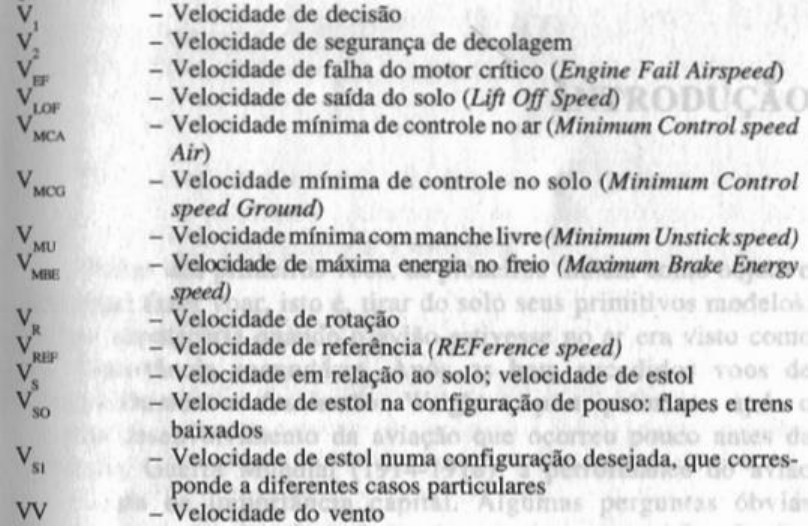

 ABREVIATURAS: VELOCIDADES DE DECOLAGEM





 VELOCIDADES ASSOCIADAS À DECOLAGEM.

→ VMCG (velocidade mínima de controle no solo; minimum control speed on the
ground; 150 libras e 30ft de deviation)- é a velocidade mínima na qual é possível
retomar o controle do avião apenas com os recursos aerodinâmicos (no caso,
leme de direção) em caso de assimetria de potência causada por um motor
inoperante (engine failure).
OBS: A força no comando de leme de direção não pode superar 150 libras.
OBS: A acft pode desviar-se, no máximo, 30ft a partir do eixo da pista, mas a
acft pode continuar a decolagem paralela ao eixo, não sendo necessário retornar
ao eixo.
OBS: A quantidade de guinada gerada quando um motor falha durante a
decolagem é relativa ao empuxo do(s) motor(es) restante(s).
OBS: VMCG ≤ V1


Densidade muito baixa → VMCG é mínimo
CG à frente

Densidade muito alta → VMCG é máximo
CG atrás


→ VEF (Velocidade de falha do motor crítico; engine failure airspeed) - é aquela
que tem o maior impacto na performance, não podendo ser inferior à VMCG.
OBS: Estudos apontam que os pilotos levam cerca de 1s para reconhecer a falha do motor. Portanto,
a Vef deve ocorrer ao menos 1s antes da V1


→ V1 (velocidade de decisão; decision speed) - é a velocidade máxima de
decisão na qual o piloto, percebendo a falha do motor crítico, optará por continuar
a decolagem ou abortá-la dentro da distância restante de aceleração ou parada
(ASDA).

OBS: a V1 não é a velocidade para se começar a tomar uma decisão. A decisão
deverá ser tomada antes do avião atingi-la. Ela pode ser entendida como a
velocidade de recolhimento da falha do motor crítico. A melhor decisão na V1 é
PROSSEGUIR DECOLAGEM!

 RELAÇÃO ENTRE V1 E AS VARIÁVEIS DA DECOLAGEM:
OBS: TUDO QUE FAZ COM QUE A TODR (Take Off Distance Required)
AUMENTE, AUMENTA A V1:

Densidade baixa
Peso elevado
Sem flaps → V1 é maior
Vento de proa
Aclive (upslope)

Densidade alta
Peso baixo
Flaps acionados → V1 é menor
Vento de cauda
Declive (downslope)


 RELAÇÃO DA V1 ENTRE Vmcg, Vr e Vmbe:

VMCG ≤ V1
VR ≥ V1
VMBE ≥ V1


Por quê a V1 não deve ser inferior a Vmcg?

R: Porque, na V1, o avião tem que parar ou continuar a decolagem; mas, com a
V1 abaixo da Vmcg, é impossível continuar a decolagem com segurança por falta
de controle direcional do leme de direção.
IMPOSSIBILIDADE DE CONTINUAR A DECOLAGEM POR FALTA DE
CONTROLE DIRECIONAL, SENDO, NESSE CASO, MANDATÓRIO
ABORTAR A DECOLAGEM.

Por quê a V1 não deve ser maior que a Vmbe?

R: Porque, na V1, o avião tem que parar ou continuar a decolagem; mas, com a
V1 acima da Vmbe, é impossível parar o avião com segurança.
IMPOSSIBILIDADE DE ABORTAR A DECOLAGEM POR FALTA DE
SEGURANÇA NA FRENAGEM, SENDO, NESSE CASO, MANDATÓRIO
CONTINUAR A DECOLAGEM.


OBS: Temos uma pista balanceada quando a distância de
decolagem (TODA) for igual à distância de aceleração e parada
(ASDA).






→ VR (velocidade de rotação; rotation speed) - é definida como a velocidade na
qual a rotação é iniciada durante a decolagem para atingir a V2 no screen height
(35ft AGL).
 A ação do piloto em cabrar (puxar o profundor; eixo lateral da acft) quebra a
sustentação da cauda, criando uma força aerodinâmica descendente (ou
negativa) nessa região.
OBS: A VR não deve ser inferior a 105% da VMCA.

 RELAÇÃO ENTRE Vr E AS VARIÁVEIS DA DECOLAGEM:
OBS: TUDO QUE FAZ COM QUE A CORRIDA DE DECOLAGEM AUMENTE,
AUMENTA A Vr:

Densidade baixa
Peso elevado
Sem flaps → Vr é maior
Vento de proa
Aclive (upslope)

Densidade alta
Peso baixo
Flaps acionados → Vr é menor
Vento de cauda
Declive (downslop)


→ VMU (velocidade mínima com manche livre; minimum unstick speed) - é a
velocidade mínima na qual o avião poderá deixar o solo e continuar a decolagem
com segurança.
OBS: A VMU é definida quando o profundor produz força suficiente para a
aeronave atingir uma atitude em que possa decolar

→ VLOF (velocidade de despegue; lift off speed) - é a velocidade no exato
momento em que o avião deixa o solo, relacionando-se intimamente com a
VR.
OBS: a acft percorre ainda alguns metros no solo com os pneus do trem de pouso
principal até a separação completa, que ocorrerá na Vlof.
OBS: Com todos os motores funcionando, a Vlof não poderá ser inferior a 110%
da VMU; e com um motor inoperante, não poderá ser inferior à 1,05 da VMU.
OBS: O Tyre Speed Limit é determinado pela VLOF.

→ V2 (velocidade de segurança na decolagem; take off safety speed) - é a
velocidade mínima de segurança a ser atingida a 35ft AGL.
Ela (a v2) garante que a acft, mesmo com o motor crítico inop, suba acima dos
gradientes mínimos de subida aplicáveis até o 400ft.
OBS: A V2 deve ser igual ou maior que 120% da VS e 110% da VMCA.

→ VMBE (velocidade de máxima energia no freio; maximum brake energy speed)
- é a velocidade máxima no solo em que uma acft pode parar com segurança
dentro da capacidade de energia dos freios.

OBS: TUDO QUE SE EXIJA MAIS ENERGIA DOS FREIOS PARA PARAR A
ACFT DURANTE A CORRIDA DE DECOLAGEM TRADUZ NA DIMINUIÇÃO
DA VMBE

Densidade baixa → VMBE é maior (menos energia dos freios p/ parar a acft)
Peso baixo
Vento de proa
Aclive (upslope)

Densidade alta → VMBE é menor (mais energia dos freios p/ parar a acft)
Peso elevado
Vento de cauda
Declive (downslope)


→ VMCA (velocidade mínima de controle no ar; air minimum control speed) - é a
velocidade mínima de controle direcional no ar, com no máximo 5° de
bank/inclinação, quando o motor crítico subitamente se tornar inop,
considerando os demais motores restantes na decolagem.
 A Vmca está relacionada com a assimetria de potência (causada pelo motor
inop) e garante o controle direcional da acft sempre que a velocidade da
mesma for igual ou maior que a Vmca.
 A Vmca tem que ser igual ou menor à V2 para garantir que a acft possa
sempre manter o controle direcional.

V2 ≥ VMCA

Densidade muito baixa → VMCA é mínima
CG à frente

Densidade muito alta → VMCA é máxima
CG atrás


 PISTA BALANCEADA
As situações em que resultarão numa pista desbalanceada são:
 V1 maior que Vr;
 V1 menor que Vmcg
 V1 maior que Vmbe




ATITUDE/VELOCIDADE











RESUMO VELOCIDADES DE DECOLAGEM

VMCG ≤ V1
VR ≥ V1
VMBE ≥ V1

VR ≥ 105% VMCA
V2 ≥ 110% VMCA ou 120% VS
VLOF ≥ 110% VMU
VLOF mono ≥ 105% VMU
VREF ≥ 130% VSO ou 123% da Vsr
VAPP ≥ 150% VSO (approach climb)
VLC ≥ 130% VSO (landing climb)










EXERCÍCIO VELOCIDADES DE DECOLAGEM

 Durante uma decolagem, estabelecem-se certas velocidade, baseadas na perda do
motor crítico (VEF), que é o que tem o maior impacto na performance e controlabilidade
do avião. A perda de outro motor produzirá menores impactos, e, portanto, devemos
manter as velocidades sem alterações.

 A existência de um stopway melhora as condições de decolagem de um avião em relação
à distância de aceleração e parada.

 A existência de um clearway permite decolagem com maior peso desde que o fator
limitante tenha sido distância de aceleração e decolagem.

 A V2 mínima muda com a variação de VSe VMCA.

 A VREF é a velocidade mínima de cruzamento de cabeceira durante o pouso.

 A VREF deve ser maior ou igual a 1,3 VSO. (configuração de pouso; suja)


→ Field Limit: Cruzar a cabeceira a 50 pés. Esta é a VREF que deverá ser igual a 1,3 VSO. A VSO
deverá ser na configuração de pouso.

→ VAPP = VREF + 5 knots (vento calmo)
→ VAPP = VREF + metade do vento de proa + rajada de no máximo 20 nós

→ A distância demonstrada (parada completa com cruzamento de cabeceira a 50 pés) de
pouso não pode exceder 60% da distância disponível. O comprimento deve ser aumentado
em 15% se a pista estiver molhada.


 A velocidade utilizada na aproximação final para pouso e cujo valor depende do peso da
aeronave e da posição do flape é a VREF.

 Stopway é um recurso utilizado para aumentar o peso de decolagem limitado pela
função da distância de aceleração e parada.

 Com o aumento do peso a V1 aumenta.

 Uma pista terá maior comprimento retificado quando tiver vento de proa e gradiente
negativo e menor comprimento retificado quando tiver vento de cauda e gradiente
positivo.

 A VR depende da densidade e peso.

 Quanto maior a altitude pressão, menor o PMD.

 É errado dizer que nos gráficos de PMD, devemos considerar o componente de vento
de través.

 Quanto maior o atrito com o solo, menor a aceleração do avião e maior a pista
necessária para a decolagem.

 A VMCA é a velocidade calibrada na qual, quando o motor falhar inesperadamente, é
possível recobrar o controle do avião e manter o vôo na direção pretendida, podendo
ser empregada uma inclinação lateral de até 5º.

 Será possível aumentar o PMD com flap de 5º se o PMD com flap de 15º for limitado
pela trajetória de subida (pista de decolagem em excesso).

 Será possível aumentar o PMD com flap 15º se o PMD com flap 5º for limitado pelo
comprimento da pista.

 Os fatores que podem reduzir o PMD são 2º segmento da trajetória de decolagem.

 O comprimento efetivo de uma pista será igual ao seu comprimento retificado quando
não houve vento e a pista tiver gradiente nulo.

 Logo após a V1 uma aeronave a jato perde o motor na decolagem, o piloto deve
prosseguir a decolagem como previsto.

 No cálculo da acelerate-stop distance para decolagem de aeronaves turbinadas utiliza-
se do comprimento da pista mais a stopway.

 Tão logo uma aeronave consiga sair do solo, perde-se um dos motores. Nesse caso a
inclinação máxima da asa será de até 5º.


 A VMCG será máxima na condição de CG no limite traseiro.

 O uso de flapes na decolagem aumenta o peso limitado pela pista, porém diminui o
peso limitado pela trajetória de decolagem.

 No PMD o efeito que se dá com um gradiente positivo (subindo ladeira) é PMD
diminuído, pois aumenta a distância para decolagem.

 No PMD o efeito que se dá com um gradiente negativo (descendo ladeira) é PMD
aumentado, pois reduz a distância de decolagem.

 É errado dizer que o gradiente máximo de subida de um bimotor no 2º segmento vale
tal valor, pois não existe gradiente máximo, somente mínimo.


 Uma pista com comprimento de 4.000 metros, a maior diferença permissível de altura
de suas cabeceiras será de 80 metros, ou seja, 2%.

 Se o comprimento de uma pista é de 4.000 metros, o comprimento efetivo poderá ser
≤ 4.000 metros.

 Um avião tem a VMCA = 100kt e VS = 95kt. A velocidade V2 mínima deverá ser de 114kt.
(V2 ≥ 110% VMCA / V2 ≥ 120% VS)

 A velocidade que deve ser menor ou igual a VR, igual ou maior a VMCG e igual ou menor
que a VMBE é a V1.

 A velocidade mínima de controle no solo (VMCG) diminui com o aumento da altitude.

 A velocidade de rotação não pode ser inferior a 1,05 da VMCA.

 A velocidade inicial de subida (V2) não pode ser inferior a 1,10 VMCA e 1,20 VS.

 A trajetória de decolagem se estende do ponto de 35 pés de altura até o ponto de 1.500
pés de altura.

 A distância de decolagem (TOD) é a distância do inicio da corrida até o ponto de 35 pés
de altura.

 A distância de aceleração e parada (ASD) é a soma da distância de aceleração até a V1
e da V1 até a parada total da aeronave.

 Com o anti-skid inoperante, a distância requerida para acelerar e parar na decolagem
abortada será aumentada.
O segmento no qual se aumenta a velocidade é no 3º segmento.

 O comprimento máximo da clearway disponível é 50% do comprimento de pista
disponível.

 O balanceamento é feito igualando a TOD à ASD requerida.

 Selecionando um valor menor para V1 a ASD diminuirá e a TOD aumentará.

 Com o freio inoperante a distância de parada a partir da V1 aumentará.

 O segmento do trem estendido se estende do ponto de 35 pés ao ponto onde o trem
de pouso está recolhido.

 As condições no 2º segmento de subida são velocidade constante e flapes na posição
de decolagem.

 No 3º segmento ocorrem recolhimento do flape e aumento da velocidade.

 O segmento final de decolagem se estende do ponto onde se alcança a velocidade final
de decolagem e recolhimento do trem do flape até o ponto de 1.500 pés de altura.

 As condições no segmento final de decolagem são flapes recolhidos e potência máxima
continua.

 Mudando o flape de decolagem de 15º para 5º, resultará em um comprimento de pista
maior para a decolagem e uma subida melhor.

 Quando a V1 for menor que a VMCG teremos que usar a V1 = VMCG.

 Se uma pista mede 4.000 pés e tem um gradiente de 2%, a diferença de alturas entre
suas cabeceiras é de 80 pés.
