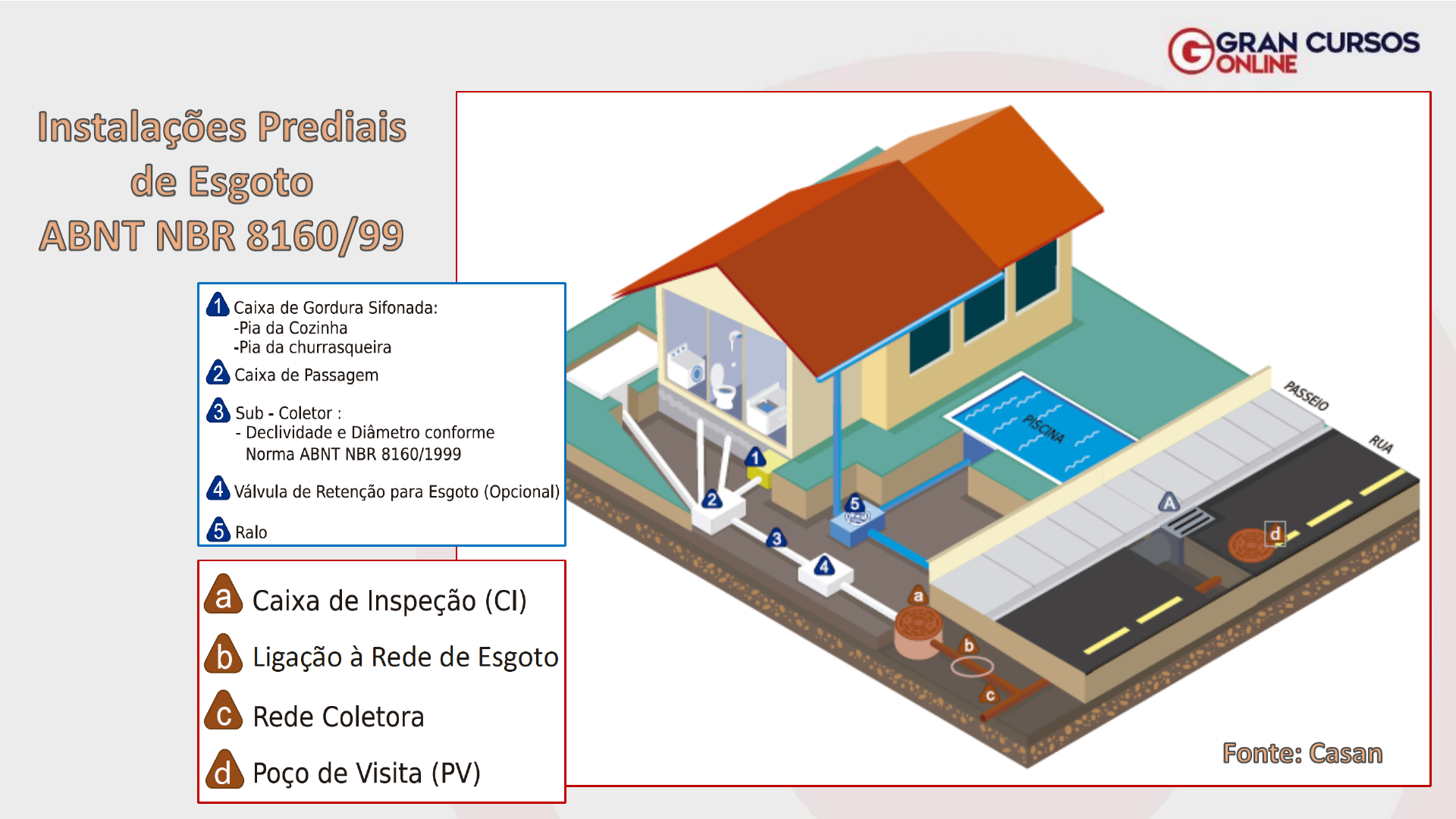

Roteiro da Aula
1. Revisão sistema de água fria
2. Generalidades
3. Documentação básica de projeto
4. Ramal de Descarga e Ramal de Esgoto
5. Declividades mínimas dos Ramais de
descarga e de esgoto
6. Diâmetros Mínimos
7. Classificação do sistema de esgotos
8. Componentes do sistema de esgoto
9. Caixas Sifonadas Desconectores ou Sifões
10. Ventilação Sanitária
11. Caixa de Passagem (CP)
12. Caixa de Inspeção (CI)
13. Caixa de gordura (CGD)
14. Caixa coletora (CC)
15. Coletor Predial
16. Sequência
17. Dimensionamento
18. Simbologia
19. Conexões
+De 70
Questões
Resolvidas!
Instalações Prediais de esgoto
Sistema Predial de Água Fria
Subsistema de alimentação:
✓ Ramal predial;
✓ Cavalete / hidrômetro;
✓ Alimentador predial
Subsistema de reservação:
✓ Reservatório inferior;
✓ Estação elevatória;
✓ Reservatório superior.
Subsistema de distribuição interna:
✓ Barrilete;
✓ Coluna;
✓ Ramal;
✓ Sub-ramal.
Instalações Prediais de esgoto
Sistema Predial de Água Fria
Subsistema de alimentação:
✓ Ramal predial;
✓ Cavalete / hidrômetro;
✓ Alimentador predial
Subsistema de reservação:
✓ Reservatório inferior;
✓ Estação elevatória;
✓ Reservatório superior.
Subsistema de distribuição interna:
✓ Barrilete;
✓ Coluna;
✓ Ramal;
✓ Sub-ramal.
Instalações Prediais de esgoto
Sistema Predial de Água Fria
Subsistema de alimentação:
✓ Ramal predial;
✓ Cavalete / hidrômetro;
✓ Alimentador predial
Subsistema de reservação:
✓ Reservatório inferior;
✓ Estação elevatória;
✓ Reservatório superior.
Subsistema de distribuição interna:
✓ Barrilete;
✓ Coluna;
✓ Ramal;
✓ Sub-ramal. RG - Registro de Gaveta
RP - Registro de Pressão
Válvula
Globo
Válvula gaveta
Instalações Prediais de esgoto
Generalidades
O sistema de esgoto sanitário tem por funções básicas coletar e conduzir os despejos provenientes do uso adequado dos
aparelhos sanitários a um destino apropriado.
Por uso adequado dos aparelhos sanitários pressupõe-se a sua não utilização como destino para resíduos outros que não
o esgoto. O sistema predial de esgoto sanitário deve ser projetado de modo a:
Instalações Prediais de esgoto
✓ Evitar a contaminação da água, de forma a garantir a sua qualidade
de consumo, tanto no interior dos sistemas de suprimento e de
equipamentos sanitários, como nos ambientes receptores;
✓ Permitir o rápido escoamento da água utilizada e dos despejos
introduzidos, evitando a ocorrência de vazamentos e a formação de
depósitos no interior das tubulações;
✓ Impedir que os gases provenientes do interior do sistema predial de
esgoto sanitário atinjam áreas de utilização (fecho hídrico);
✓ Impossibilitar o acesso de corpos estranhos ao interior do sistema;
✓ Permitir que os seus componentes sejam facilmente inspecionáveis;
✓ Impossibilitar o acesso de esgoto ao subsistema de ventilação;
✓ Permitir a fixação dos aparelhos sanitários somente por dispositivos
que facilitem a sua remoção para eventuais manutenções.
Generalidades
O sistema predial de esgoto sanitário deve ser separador absoluto em relação ao sistema predial de águas pluviais, ou
seja, não deve existir nenhuma ligação entre os dois sistemas.
A disposição final do efluente do coletor
predial de um sistema de esgoto sanitário
deve ser feita:
✓ Em rede pública de coleta de esgoto
sanitário, quando ela existir;
✓ Em sistema particular de tratamento, quando
não houver rede pública de coleta de esgoto
sanitário.
Deve ser evitada a passagem das tubulações de
esgoto em paredes, rebaixos, forros falsos, etc.
de ambientes de permanência prolongada. Caso
não seja possível, devem ser adotadas medidas
no sentido de atenuar a transmissão de ruído
para os referidos ambientes.
Instalações Prediais de esgoto
CEBRASPE (CESPE) 2018 Especialista Portuário (EMAP) No que tange a redes de esgoto predial escoado por sistema de
bombeamento, julgue o seguinte item. Nesse tipo de rede, dado o alto custo do sistema de bombeamento, admite-se
aproveitar a mesma caixa coletora de esgoto como caixa de drenagem de águas pluviais.
Instalações Prediais de esgoto
CEBRASPE (CESPE) 2018 Especialista Portuário (EMAP) No que tange a redes de esgoto predial escoado por sistema de
bombeamento, julgue o seguinte item. Nesse tipo de rede, dado o alto custo do sistema de bombeamento, admite-se
aproveitar a mesma caixa coletora de esgoto como caixa de drenagem de águas pluviais. E!
4.1.3.1 O sistema predial de esgoto sanitário deve ser separador absoluto em relação ao sistema predial de
águas pluviais, ou seja, não deve existir nenhuma ligação entre os dois sistemas.
Instalações Prediais de esgoto
QUADRIX 2020 Fiscal Municipal de Obras (IDURB) Por uso adequado dos aparelhos sanitários pressupõe‐se
a sua não utilização como destino para resíduos outros que não o esgoto.
Instalações Prediais de esgoto
QUADRIX 2020 Fiscal Municipal de Obras (IDURB) Por uso adequado dos aparelhos sanitários pressupõe‐se
a sua não utilização como destino para resíduos outros que não o esgoto. C!
4 Requisitos gerais
4.1 Generalidades
4.1.1 O sistema de esgoto sanitário tem por funções básicas coletar e conduzir os despejos provenientes do uso
adequado dos aparelhos sanitários a um destino apropriado.
4.1.2 Por uso adequado dos aparelhos sanitários pressupõe-se a sua não utilização como destino para
resíduos outros que não o esgoto.
Instalações Prediais de esgoto
Documentação básica de projeto
3) Esquema vertical (ou fluxograma geral) apresentado
em separado ou em conjunto com o sistema predial de
águas pluviais, sem escala, indicando os componentes do
sistema e suas interligações;
4) Plantas, em escala conveniente, dos ambientes sanitários, com a indicação do encaminhamento das tubulações;
5) Detalhes (cortes, perspectivas, etc.) que se fizerem necessários para melhor compreensão do sistema;
b) Memorial descritivo e especificações técnicas (confira a definição desses documentos no Manual da SEAP);
c) Quantificação e orçamento.
A documentação básica do projeto deve contemplar:
a) Projeto executivo, composto pelos seguintes itens:
1) Planta baixa da cobertura, andar(es) tipo, térreo, subsolo(s), com a
indicação dos tubos de queda, ramais e desvios, colunas de ventilação (no
caso de sistema com ventilação secundária), dispositivos em geral;
2) Planta baixa do pavimento inferior, com traçados e localização dos
subcoletores, coletor predial, dispositivos de inspeção, local de
lançamento do esgoto sanitário e suas respectivas cotas;
Instalações Prediais de esgoto
FGV 2018 Assistente Legislativo (ALERO) No projeto de
instalação sanitárias de edificações, o desenho no qual se
representam essas instalações em conjunto, sem
necessariamente obedecer a uma escala, é conhecido como
a) planta baixa de esgoto.
b) diagrama vertical.
c) planta de detalhe.
d) planta de situação.
e) diagrama unifilar.
Instalações Prediais de esgoto
FGV 2018 Assistente Legislativo (ALERO) No projeto de
instalação sanitárias de edificações, o desenho no qual se
representam essas instalações em conjunto, sem
necessariamente obedecer a uma escala, é conhecido como
a) planta baixa de esgoto.
b) diagrama vertical. C!
c) planta de detalhe.
d) planta de situação.
e) diagrama unifilar.
Trata-se do Esquema vertical ou fluxograma geral:
“4.5 Documentação básica de projeto
3) Esquema vertical (ou fluxograma geral)
apresentado em separado ou em conjunto com o
sistema predial de águas pluviais, sem escala,
indicando os componentes do sistema e suas
interligações;
Instalações Prediais de esgoto
Instalações Prediais de esgoto
Instalações Prediais de água fria
Instalações Prediais de esgoto
✓ Bacia sanitária: Aparelho sanitário destinado a receber
exclusivamente dejetos humanos.
Ramal de descarga: Tubulação que recebe diretamente os
efluentes de aparelhos sanitários.
Ramal de esgoto: Tubulação primária que recebe os efluentes
dos ramais de descarga diretamente ou a partir de um
desconector
✓ Aparelho sanitário: Aparelho ligado à instalação predial e
destinado ao uso de água para fins higiênicosou a receber
dejetos ou águas servidas.
Enquanto o ramal de descarga recebe diretamente os efluentes dos aparelhos sanitários, o ramal de esgoto recebe
diretamente os efluentes do ramal de descarga.
Instalações Prediais de esgoto
IAUPE 2017 Técnico (Pref Pombos) Na instalação predial de esgotos sanitários, a tubulação, que recebe diretamente os
efluentes dos aparelhos sanitários, é denominada
a) tubo de queda.
b) ramal de esgoto.
c) tubo ventilador.
d) ramal de descarga.
e) subcoletor.
Instalações Prediais de esgoto
IAUPE 2017 Técnico (Pref Pombos) Na instalação predial de esgotos sanitários, a tubulação, que recebe diretamente os
efluentes dos aparelhos sanitários, é denominada
a) tubo de queda.
b) ramal de esgoto.
c) tubo ventilador.
d) ramal de descarga. C!
e) subcoletor.
✓ Bacia sanitária: Aparelho sanitário destinado a receber
exclusivamente dejetos humanos.
Ramal de descarga: Tubulação que recebe diretamente os
efluentes de aparelhos sanitários.
Ramal de esgoto: Tubulação primária que recebe os efluentes
dos ramais de descarga diretamente ou a partir de um
desconector
✓ Aparelho sanitário: Aparelho ligado à instalação predial e
destinado ao uso de água para fins higiênicos ou a receber
dejetos ou águas servidas.
Instalações Prediais de esgoto
Declividades mínimas dos Ramais de descarga e de esgoto:
✓ 2% para tubulações com diâmetro nominal igual ou inferior a 75;
✓ 1% para tubulações com diâmetro nominal igual ou superior a 100.
As mudanças de direção nos trechos horizontais devem ser feitas com peças
com ângulo central igual ou inferior a 45°.
Instalações Prediais de esgoto
As mudanças de direção (horizontal para
vertical e vice-versa) podem ser executadas
com peças com ângulo central igual ou
inferior a 90°.
É vedada a ligação de ramal de descarga ou
ramal de esgoto, através de inspeção
existente em joelho ou curva, ao ramal de
descarga de bacia sanitária.
VUNESP 2019 Engenheiro Civil (SEMAE PIRACICABA) Na instalação de um trecho horizontal de 50 m de
um ramal de descarga de esgoto sanitário com diâmetro nominal de 150 mm, a diferença mínima recomendada
de cotas para seu desnível é
a) 25 cm.
b) 50 cm.
c) 75 cm.
d) 100 cm.
e) 125 cm.
Instalações Prediais de esgoto
VUNESP 2019 Engenheiro Civil (SEMAE PIRACICABA) Na instalação de um trecho horizontal de 50 m de
um ramal de descarga de esgoto sanitário com diâmetro nominal de 150 mm, a diferença mínima recomendada
de cotas para seu desnível é
a) 25 cm.
b) 50 cm. C!
c) 75 cm.
d) 100 cm.
e) 125 cm.
4.2.3 Ramais de descarga e de esgoto
4.2.3.1 Todos os trechos horizontais previstos no sistema de coleta e transporte de esgoto sanitário devem possibilitar o
escoamento dos efluentes por gravidade, devendo, para isso, apresentar uma declividade constante.
4.2.3.2 Recomendam-se as seguintes declividades mínimas:
a) 2% para tubulações com diâmetro nominal igual ou inferior a 75;
b) 1% para tubulações com diâmetro nominal igual ou superior a 100.
Conforme a Norma, para a tubulação de 150 mm, a declividade recomendada é de 1%.
ΔV=50 m×1%=0,50m=50cm.
Instalações Prediais de esgoto
Diâmetros Mínimos
Instalações Prediais de esgoto
DIRENS Aeronáutica 2020 Estágio de Adaptação à Graduação de Sargento Cada aparelho sanitário possui tubulações de
coleta e transporte de esgoto com diâmetros nominais mínimos para seus respectivos ramais de descarga. Relacione os
aparelhos sanitários abaixo com os diâmetros nominais mínimos dos seus ramais de descarga e, em seguida, assinale a
alternativa com a sequência correta.
1 – Bacia sanitária ( ) 50 DN
2 – Lavatório de residência ( ) 40 DN
3 – Pia de cozinha residencial ( ) 100 DN
a) 1 – 2 – 3
b) 2 – 1 – 3
c) 3 – 1 – 2
d) 3 – 2 – 1
Instalações Prediais de esgoto
DIRENS Aeronáutica 2020 Estágio de Adaptação à Graduação de Sargento Cada aparelho sanitário possui tubulações de
coleta e transporte de esgoto com diâmetros nominais mínimos para seus respectivos ramais de descarga. Relacione os
aparelhos sanitários abaixo com os diâmetros nominais mínimos dos seus ramais de descarga e, em seguida, assinale a
alternativa com a sequência correta.
1 – Bacia sanitária (3) 50 DN
2 – Lavatório de residência (2) 40 DN
3 – Pia de cozinha residencial (1) 100 DN
a) 1 – 2 – 3
b) 2 – 1 – 3
c) 3 – 1 – 2
d) 3 – 2 – 1 C!
Diâmetros Mínimos
Instalações Prediais de esgoto
VUNESP 2018 Profissionais de Engenharia, Arquitetura, Agronomia e Geologia (Pref SP) Na execução das instalações
hidrossanitárias, os ramais de descarga de pias de cozinha residenciais devem possuir diâmetro nominal mínimo DN
a) 100.
b) 50.
c) 75.
d) 40.
e) 20.
Instalações Prediais de esgoto
VUNESP 2018 Profissionais de Engenharia, Arquitetura, Agronomia e Geologia (Pref SP) Na execução das instalações
hidrossanitárias, os ramais de descarga de pias de cozinha residenciais devem possuir diâmetro nominal mínimo DN
a) 100.
b) 50. C!
c) 75.
d) 40.
e) 20.
Diâmetros Mínimos
Instalações Prediais de esgoto
VUNESP 2018 Engenheiro (Pref Sertãozinho) O diâmetro nominal mínimo do ramal de descarga (DN) do chuveiro, do
lavatório e do tanque de lavar roupa de uma residência é
a) 25.
b) 40.
c) 50.
d) 75.
e) 100.
Instalações Prediais de esgoto
VUNESP 2018 Engenheiro (Pref Sertãozinho) O diâmetro nominal mínimo do ramal de descarga (DN) do chuveiro, do
lavatório e do tanque de lavar roupa de uma residência é
a) 25.
b) 40. C!
c) 50.
d) 75.
e) 100.
Diâmetros Mínimos
Instalações Prediais de esgoto
VUNESP 2019 Engenheiro (Pref Itapevi) Conforme os projetos hidrossanitários das edificações residenciais,
recomenda-se que as ligações do vaso sanitário e do lavatório à caixa sifonada, em uma instalação de esgoto,
seja uma tubulação com diâmetros, respectivamente, de
a) 100 mm e 25 mm.
b) 100 mm e 40 mm.
c) 100 mm e 75 mm.
d) 75 mm e 50 mm.
e) 75 mm e 40 mm.
Instalações Prediais de esgoto
VUNESP 2019 Engenheiro (Pref Itapevi) Conforme os projetos hidrossanitários das edificações residenciais,
recomenda-se que as ligações do vaso sanitário e do lavatório à caixa sifonada, em uma instalação de esgoto,
seja uma tubulação com diâmetros, respectivamente, de
a) 100 mm e 25 mm.
b) 100 mm e 40 mm. C!
c) 100 mm e 75 mm.
d) 75 mm e 50 mm.
e) 75 mm e 40 mm.
Diâmetros Mínimos
Instalações Prediais de esgoto
Os esgotos prediais são classificados nos seguintes sistemas:
a) Sistema unitário: no qual as águas pluviais e as águas residuárias e de infiltração são conduzidas numa
mesma canalização ou galeria.
b) Sistema separador absoluto: no qual há duas redes públicas inteiramente independentes: uma para águas
pluviais e outra somente para as águas residuárias (e de infiltração). É o sistema adotado no Brasil
c) Sistema misto, parcial, inglês ou separador combinado (não é usado no Brasil): as águas de esgoto têm
canalizações próprias, mas estes condutos estão instalados dentro das galerias de águas pluviais.
Classificação do sistema de esgotos
Instalações Prediais de esgoto
A instalação predial de esgoto segundo o sistema dual é dividida em seções, perfeitamente caracterizadas, que
são:
a) Instalação de esgoto primário. É a seção conectada ao coletor público, compreendendo as canalizações,
dispositivos e aparelhos sanitários que contêm gases provenientes desse coletor (ou de uma fossa), tais como:
coletor predial, subcoletores, ramais de esgotos, ramais de descarga, tubo de queda, tubos ventiladores
primários, coluna de ventilação e tubos ventiladores, caixa de inspeção, caixa retentoras, caixas sifonadas,
sifões, vaso sanitários e demais desconectores.
b) Instalação de esgoto secundário. É a seção desconectada do coletor público (ou de uma fossa),
compreendendo as canalizações, dispositivos e aparelhos sanitários que não contêm gases provenientes desse
coletor. As descargas desta seção vão ter às caixas retentoras, caixas sifonadas, ralos sifonados, sifões e demais
desconectores.
Classificação do sistema de esgotos
Instalações Prediais de esgoto
Ramal Secundário - É o conjunto de tubulações
e dispositivosonde os gases do esgoto não tem
acesso. Neste caso a passagem dos gases é
impedida pelos fechos hídricos dos sifões ou
desconectores.
Ramal Primário - Conjunto de tubulações que
contem os gases provenientes do coletor público
ou da fossa séptica.
Tubo de queda - Tubulação vertical
existente nos prédios de dois ou mais
andares que recebe os efluentes dos ramais
de esgoto e dos ramais de descarga,
conduzindo-os até uma caixa de inspeção
Coluna de Ventilação - Destina-se a possibilitar o escoamento de ar da atmosfera para o sistema de esgoto e vice-
versa ou a circulação de ar no interior do mesmo, com a finalidade de proteger o fecho hídrico dos desconectores
de ruptura por aspiração ou compressão e encaminhar os gases para a atmosfera
Instalações Prediais de esgoto
Instituto Consulplan 2019 Engenheiro Civil De acordo com a NB-19 da ABNT, analise as definições de instalações prediais
de esgotos sanitários e assinale a INCORRETA.
a) O ralo sifonado é uma caixa sifonada dotada de grelha.
b) O aparelho de descarga se refere ao dispositivo destinado à lavagem provocada ou automática de aparelhos sanitários.
c) A caixa sifonada trata-se de uma caixa dotada de fecho hídrico destinada a receber somente efluentes da instalação
primária de esgotos.
d) O barrilete de ventilação refere-se à tubulação horizontal com saída para a atmosfera em um ponto, sendo destinada a
receber dois ou mais tubos ventiladores.
Instalações Prediais de esgoto
Instituto Consulplan 2019 Engenheiro Civil De acordo com a NB-19 da ABNT, analise as definições de instalações prediais
de esgotos sanitários e assinale a INCORRETA.
a) O ralo sifonado é uma caixa sifonada dotada de grelha. C!
b) O aparelho de descarga se refere ao dispositivo destinado à lavagem provocada ou automática de aparelhos sanitários. C!
c) A caixa sifonada trata-se de uma caixa dotada de fecho hídrico destinada a receber somente efluentes da instalação
primária de esgotos. X! Secundária!
d) O barrilete de ventilação refere-se à tubulação horizontal com saída para a atmosfera em um ponto, sendo destinada a
receber dois ou mais tubos ventiladores. C!
Instalações Prediais de esgoto
