UNIVERSIDADE FEDERAL DE MATO GROSSO
DEPARTAMENTO DE ENGENHARIA ELÉTRICA
COORDENAÇÃO DE ENSINO DE GRADUAÇÃO EM ENGENHARIA ELÉTRICA
Av. Fernando Correa da Costa, S/N, Coxipó, Cuiabá – MT CEP 78060-900
(65) 3615-8782 - ene@ufmt.br
Disciplina : Transmissão de Energia Elétrica
Lista de Exercícios 02
Lista de Exercícios 02

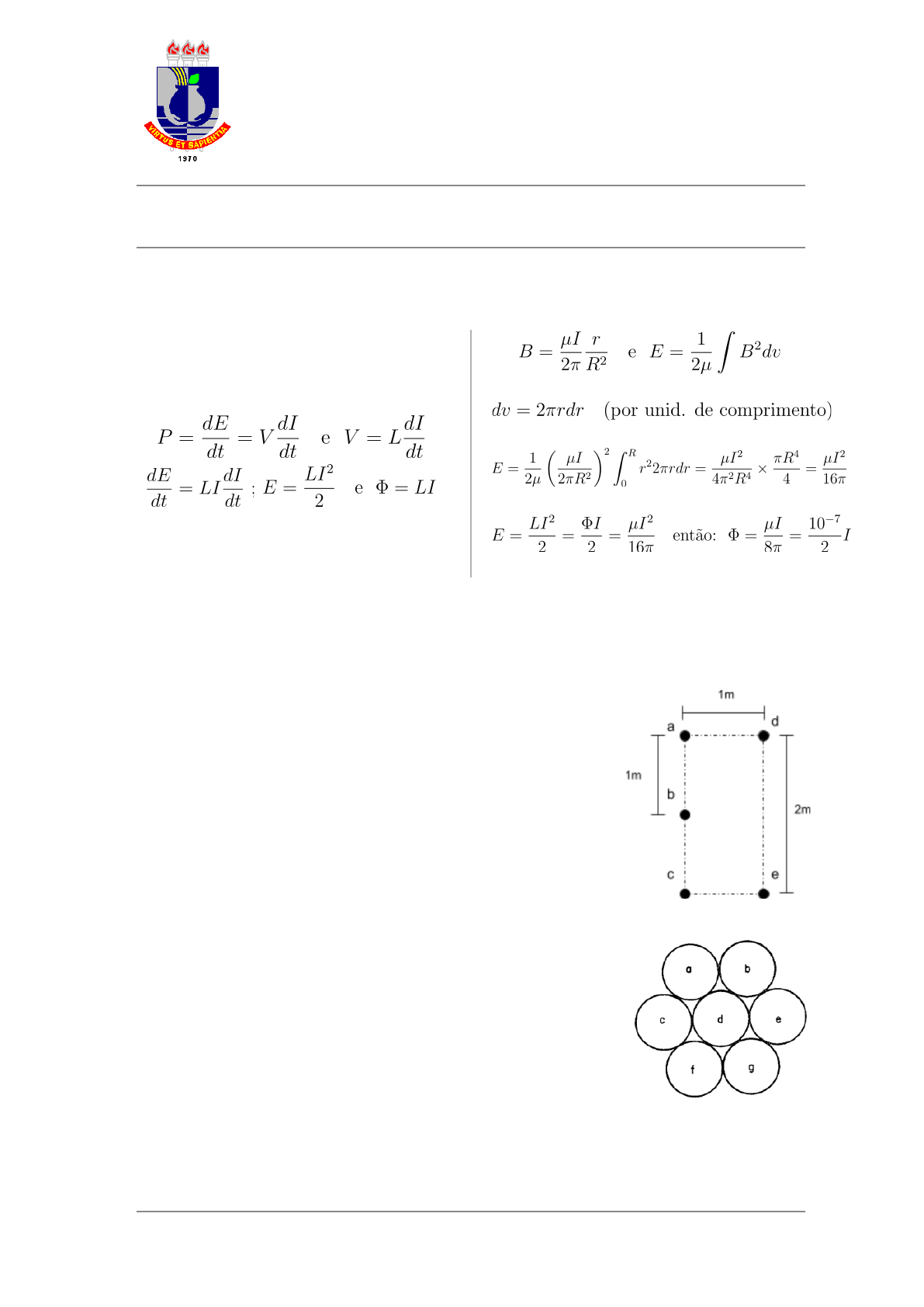

1) Partindo que a energia produzida por
uma corrente elétrica alternada em
um condutor é definida como:
Como o campo magnético produzido por
um fio, no seu interior é:
onde:
Então:
e:
A partir daí, deduza a expressão para o fluxo magnético total produzido por um fio
condutor reto e longo de raio r percorrido por uma corrente I.
2) A partir da definição de fluxo próprio encontrado na questão 1, deduza a expressão
para o fluxo mútuo entre dois fios condutores retos e longos, A e B, percorridos por
correntes Ia e Ib , respectivamente.
3) Calcular a reatância indutiva de uma linha rural monofásica
construída com 2 condutores de cobre maciço n.° 6 AWG
(0,001603 m), espaçados entre si de 2,24 [m]. Freqüência
60 [Hz]. Faça também o cálculo considerando o solo ideal e
altura média h = 6,78 m (H = 7,5 m) e compare os
resultados.
4) Um cabo CA é composto de 7 tentos de 4,8006 [mm] de
diâmetro. Qual é o seu RMG?
5) Uma linha monofásica sui generis foi construída
empregando-se 3 condutores ACSR 4/0 AWG (0,00248 m)
espaçados entre si de 1 (m). O retorno foi construído com
2 cabos de cobre 4/0 AWG (0,004813 m), distanciados
entre si, como mostra a fig. ao lado, de 2 [m]. A distância
entre os condutores de ida e os de retorno é de 1 [m].
Calcular a reatância indutiva unitária de cada um dos
condutores e a reatância indutiva unitária da linha, para 60
[Hz].
1
