A
B
1 Marcar para revisão

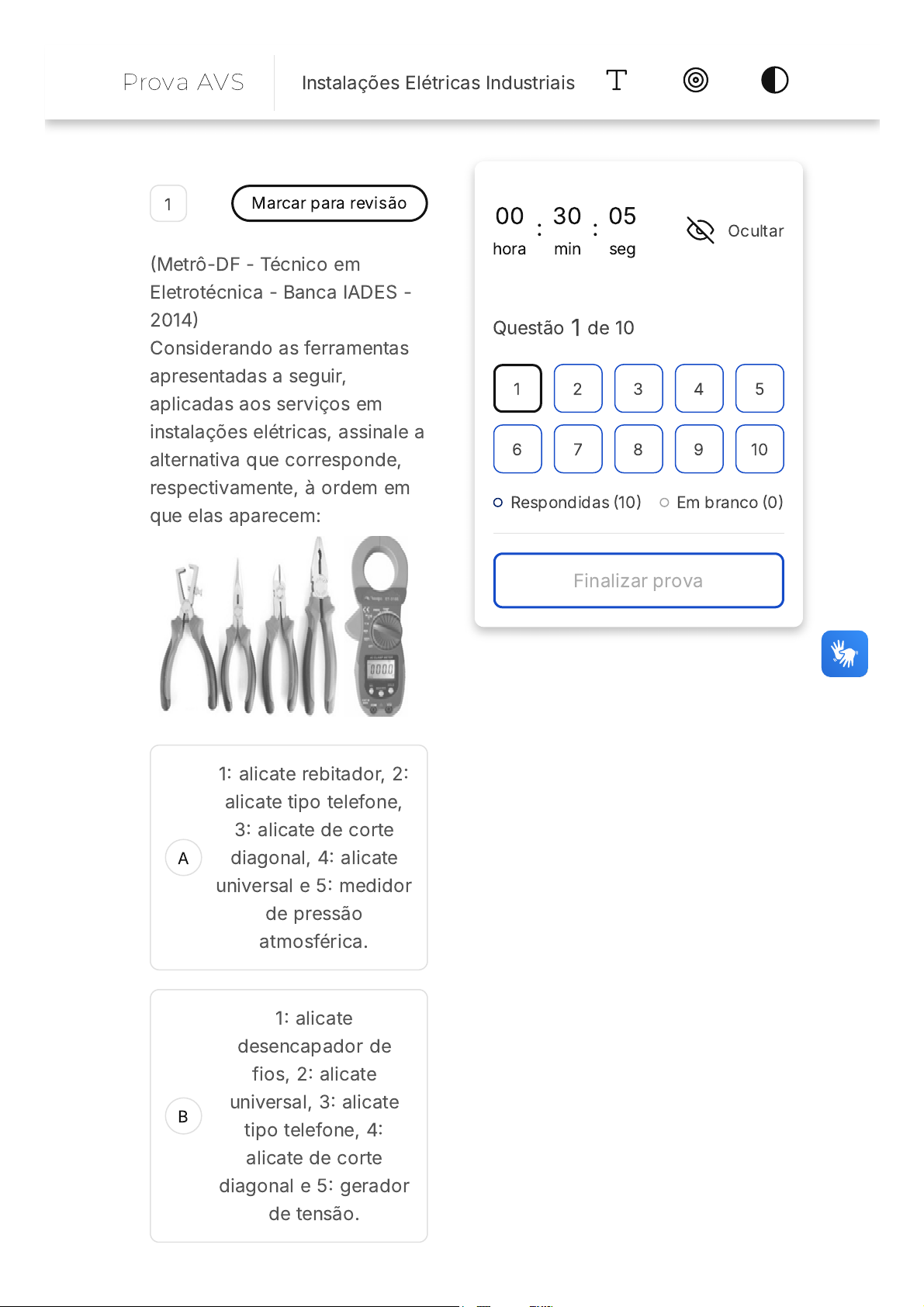

�Metrô-DF - Técnico em
Eletrotécnica - Banca IADES -
2014�
Considerando as ferramentas
apresentadas a seguir,
aplicadas aos serviços em
instalações elétricas, assinale a
alternativa que corresponde,
respectivamente, à ordem em
que elas aparecem:
1� alicate rebitador, 2�
alicate tipo telefone,
3� alicate de corte
diagonal, 4� alicate
universal e 5� medidor
de pressão
atmosférica.
1� alicate
desencapador de
fios, 2� alicate
universal, 3� alicate
tipo telefone, 4�
alicate de corte
diagonal e 5� gerador
de tensão.
00
hora
: 30
min
: 05
seg
Ocultar
Questão 1 de 10
Respondidas �10� Em branco �0�
Finalizar prova
1 2 3 4 5
6 7 8 9 10
Prova AVS Instalações Elétricas Industriais
09/06/2025 12:04 https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/
https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/ 2/17
C
D
E
1� alicate
desencapador de
fios, 2� alicate tipo
telefone, 3� alicate de
corte diagonal, 4�
alicate universal e 5�
alicate amperímetro.
1� alicate universal, 2�
alicate de corte
diagonal, 3� alicate
tipo telefone, 4�
alicate desencapador
de fios e 5�
termômetro digital.
1� alicate de corte
diagonal, 2� alicate
tipo telefone, 3�
alicate universal, 4�
alicate desencapador
de fios e 5� alicate
eletrônico digital.
2 Marcar para revisão
�Concurso: Instituto Federal do
Sudeste de Minas Gerais,
Cargo - Assistente de Alunos,
Banca - FCM, 2016� Considere
a situação a seguir. Numa
manhã, você está na secretaria
da escola e presencia um
funcionário entrar num
pequeno almoxarifado anexo.
De repente, você escuta um
som de explosão leve, um grito
e um baque. A energia elétrica
09/06/2025 12:04 https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/
https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/ 3/17
no setor sofre um pico e volta
em seguida. Sendo a primeira
pessoa a chegar ao
almoxarifado, você observa
que o funcionário está caído
no chão, com os olhos
abertos. Ao lado dele, está um
fio desencapado e você deduz
que a pessoa sofreu um
choque elétrico. O local está
seco e não há chamas nem
faíscas. Não há sinais de
sangue. O funcionário está
deitado de costas no chão,
bem próximo ao fio
desencapado, tentando
amparar o braço direito com o
esquerdo e se queixando sem
parar: ''Meu braço, meu braço,
meu braço...''. A sequência
mais adequada de ações a ser
tomadas é:
09/06/2025 12:04 https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/
https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/ 4/17
A
B
manter a calma,
evacuar totalmente a
área, testar se o fio
desencapado oferece
risco, afastar o
acidentado do fio
desencapado,
desligar a corrente
elétrica do local,
retirar o acidentado
para local mais
arejado, verificar a
respiração do
acidentado, oferecer
água ao acidentado,
fazer perguntas
simples ao
acidentado para
checar a coerência
das respostas;
manter a calma,
desligar a corrente
elétrica do local,
afastar o acidentado
do fio desencapado,
telefonar para algum
número de
emergência, verificar
a respiração e a
pulsação do
acidentado, fazer
perguntas simples ao
acidentado para
checar a coerência
das respostas,
perguntar se o
acidentado sente
alguma dor,
conservar o
acidentado o mais
aquecido e
f á í
09/06/2025 12:04 https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/
https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/ 5/17
C
confortável possível;
manter a calma,
colocar o acidentado
sentado numa cadeira
confortável, afastar o
acidentado do fio
desencapado,
desligar a corrente
elétrica local, verificar
se o acidentado
consegue se levantar,
colocar o acidentado
sentado numa cadeira
confortável, não falar
ao acidentado o que
vai fazer para evitar
ansiedade, evitar
conversar com o
acidentado, oferecer
água ao acidentado;
09/06/2025 12:04 https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/
https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/ 6/17
D
manter a calma, não
falar ao acidentado o
que vai fazer para
evitar ansiedade,
desligar a corrente
elétrica local, afastar
o acidentado do fio
desencapado,
perguntar se o
acidentado sente
alguma dor, verificar
a respiração e a
pulsação do
acidentado, verificar
a respiração do
acidentado, telefonar
para algum número
de emergência,
verificar se o
acidentado consegue
se levantar;
09/06/2025 12:04 https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/
https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/ 7/17
E
manter a calma,
verificar a respiração
e a pulsação do
acidentado, desligar a
corrente elétrica
local, perguntar se o
acidentado sente
alguma dor, fazer
perguntas simples ao
acidentado para
checar a coerência
das respostas,
telefonar para algum
número de
emergência, verificar
se o acidentado
consegue se levantar,
colocar o acidentado
sentado numa cadeira
confortável.
3 Marcar para revisão
�Concurso: Prefeitura Municipal
de Várzea, Cargo - Auxiliar de
Serviços Gerais, Banca-
EDUCA, 2019� Em caso de
acidentes com eletricidade
algumas recomendações são
muito importantes. I. Não
encoste na vítima até ter
certeza de que o circuito
elétrico que causou o acidente
ou equipamento esteja
desligado. II. Não toque em
cabos partidos, cercas
elétricas ou outras partes
metálicas que estejam em
contato com a vítima. III. Caso
09/06/2025 12:04 https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/
https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/ 8/17
A
B
C
D
E
a vítima esteja com as roupas
pegando fogo, cubra-a com
tecido bem grosso para
abafamento ou faça com que
ela role no chão, não deixe que
a vítima corra. IV. Em caso de
incêndio, não use água até ter
certeza de que não existe mais
corrente elétrica nas
proximidades do foco do
incêndio.  V. Ligue para os
bombeiros �193� ou serviço de
emergência local. Estão
CORRETAS as afirmativas:
I, III e IV
II, III e IV
Todas estão corretas
I, II, III e V
II, III e V
4 Marcar para revisão
�Concurso: Liquigás;
Engenharia Elétrica; 2013;
Banca Cesgranrio) O circuito
da figura a seguir é composto
por uma fonte de corrente de
valor 100 ∠ 0° A , três
resistências, um indutor e um
fonte de tensão controlada
09/06/2025 12:04 https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/
https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/ 9/17
A
B
C
D
E
pela tensão V . Qual o valor, na
forma retangular, da corrente I,
em ampères, fornecida pela
fonte de tensão?
L
�46 + j92 A
�46 - j92 A
�92 + j46 A
�92 - j46 A
92 + j46 A
5 Marcar para revisão
09/06/2025 12:04 https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/
https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/ 10/17
A
B
C
D
E
�Concurso: Superintendência
do Desenvolvimento do
Nordeste; Engenharia Elétrica;
2013; Banca FGV� Uma carga
elétrica monofásica é
alimentada por 100 V de
tensão senoidal. Sabe-se que a
potência ativa nessa carga é
de 500 W e o fator de potência
igual a 0,5. A intensidade da
corrente elétrica nessa carga é,
em ampères, igual a:
5 A
10 A
15 A
20 A
25 A
6 Marcar para revisão
�Adaptada de: UFG -
Universidade do Estado do
Amapá - Engenheiro Eletricista
‒ 2014� Segundo a norma NBR
5410 da ABNT, existe um
''meio destinado a suprir a
proteção contra choques
elétricos quando massas ou
partes condutivas acessíveis
tornam-se acidentalmente
09/06/2025 12:04 https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/
https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/11/17
A
B
C
D
E
vivas''. ASSOCIAÇÃO
BRASILEIRA DE NORMAS
TÉCNICAS. ABNT NBR 5410 -
Instalações elétricas de baixa
tensão. 2. ed. Rio de Janeiro:
ABNT, 2004. p. 7. Esse meio é
denominado proteção:
Adicional.
Básica.
Diferencial.
Supletiva.
Prioritária.
7 Marcar para revisão
�FUNCAB - CAERD -
Engenheiro Eletricista - 2012�
De acordo com a NBR
5410/2004, as seções dos
condutores isolados de cobre
em circuitos de corrente
alternada NÃO devem ser
inferiores a:
09/06/2025 12:04 https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/
https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/ 12/17
A
B
C
1,5 mm² para
circuitos de
iluminação; 2,5 mm²
para circuitos de
força; 1,5 mm² para
circuitos de
sinalização e
controle.
1,5 mm² para
circuitos de
iluminação; 4,0 mm²
para circuitos de
força; 1,0 mm² para
circuitos de
sinalização e
controle.
2,5 mm² para
circuitos de
iluminação; 2,5 mm²
para circuitos de
força; 1,0 mm² para
circuitos de
sinalização e
controle.
09/06/2025 12:04 https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/
https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/ 13/17
D
E
2,5 mm² para
circuitos de
iluminação; 4,0 mm²
para circuitos de
força; 1,5 mm² para
circuitos de
sinalização e
controle.
1,5 mm² para
circuitos de
iluminação; 2,5 mm²
para circuitos de
força; 0,5 mm² para
circuitos de
sinalização e
controle.
8 Marcar para revisão
Instituto Federal do Mato
Grosso - Engenharia Elétrica -
UFMT - 2014 Os dispositivos
da corrente diferencial residual
�DR� são bastante utilizados
para a proteção contra
contatos diretos e indiretos nas
instalações elétricas. Em
relação ao DR, assinale a
afirmativa INCORRETA.
09/06/2025 12:04 https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/
https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/ 14/17
A
B
C
D
E
O interruptor DR
necessita de um
disjuntor
termomagnético ou
um fusível instalado a
montante para a
proteção do circuito
contra sobrecarga e
curto-circuito.
O disjuntor diferencial
residual substitui o
uso do disjuntor
termomagnético e do
interruptor DR num
circuito terminal ou na
proteção de quadros
de distribuição.
O interruptor DR
multipolar permite
detectar e seccionar
o circuito na
presença de
correntes de fuga
entre fases.
O interruptor DR e o
disjuntor DR exercem
as funções de
comando e
seccionamento.
A sensibilidade para
proteção contra
contatos diretos é de
correntes inferiores a
30 mA.
09/06/2025 12:04 https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/
https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/ 15/17
A
B
C
9 Marcar para revisão
�Concurso: Liquigás;
Engenharia Elétrica; 2013;
Banca Cesgranrio) No circuito
RLC da figura a seguir, os
componentes são
considerados ideais e
totalmente descarregados.
Com um sinal da fonte de
tensão senoidal, em volts,
dado por v(t)=15 sen(10 t) , a
expressão da corrente elétrica
resultante, em ampères, será:
4
v(t)=0,075 sen(10 t)4
v(t)=0,15 sen(10 t)4
v(t)=0,25 sen(10 t)4
09/06/2025 12:04 https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/
https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/ 16/17
D
E
A
B
v(t)=0,15 sen(10 t -
)
4 π
4
v(t)=0,25 sen(10 t -
)
4
π
3
10 Marcar para revisão
�FUNCAB - Ministério Público
Estadual de Rondônia -
Engenharia Elétrica - 2012�
Em uma eletrocalha, há três
circuitos. Suponha que eles
sejam equilibrados, que as
correntes das fases não
contenham uma taxa de
terceira harmônica e múltiplos
superior a 15%, e que o
condutor neutro esteja
protegido contra
sobrecorrentes. Sob estas
condições, a seção do
condutor neutro pode ser
inferior à seção dos
condutores de fase.
Se as seções desses circuitos
são 16, 35 e 95 mm², as
seções, em mm², dos
condutores neutros serão,
respectivamente:
16, 35 e 95
10, 25 e 50
09/06/2025 12:04 https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/
https://estacio.saladeavaliacoes.com.br/prova/6846f2fd95f84bd9c7350b4a/ 17/17
C
D
E
16, 25 e 50
16, 35 e 50
10, 35 e 95
