ESTRADAS: PAVIMENTAÇÃO
Questão 1

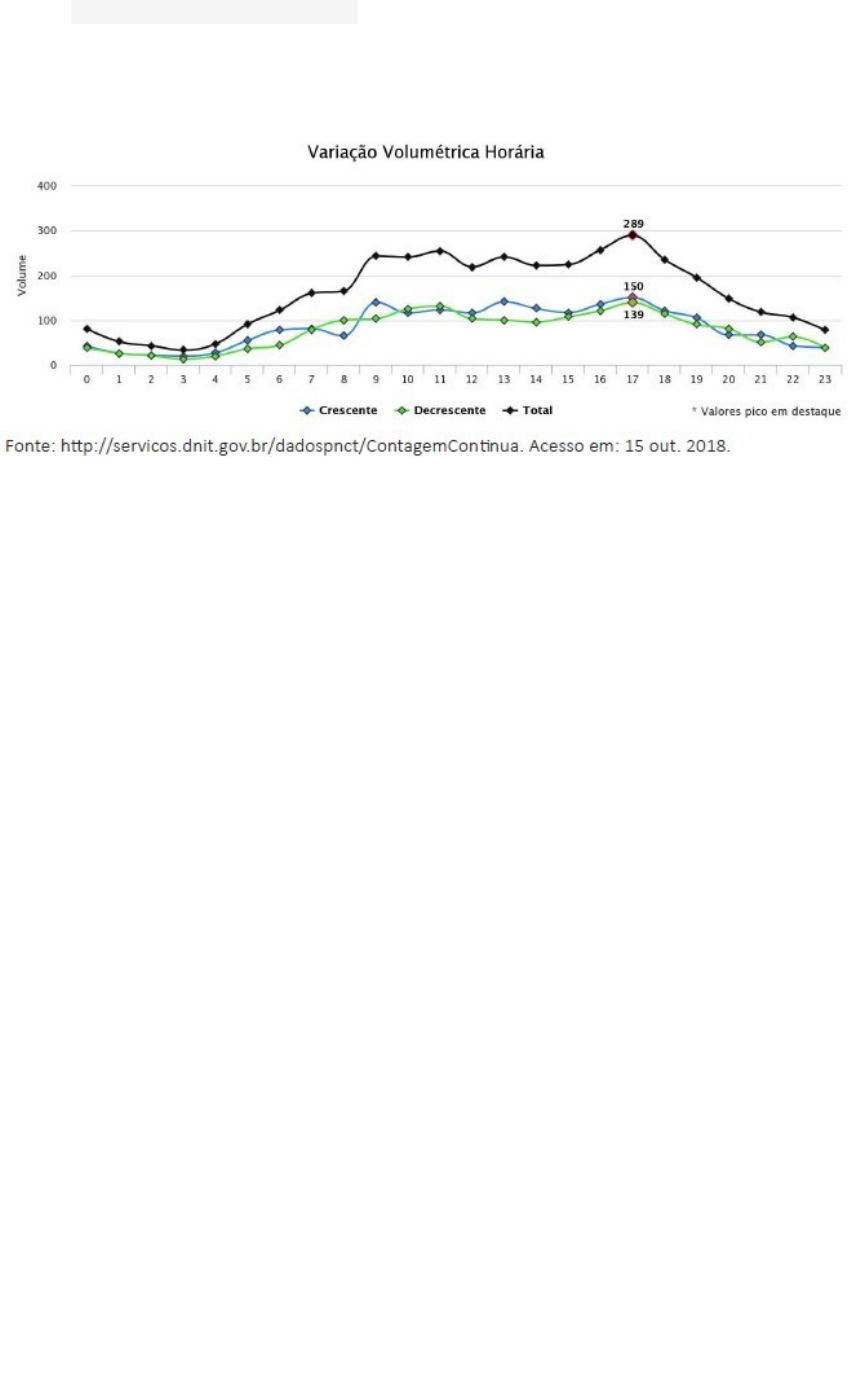

Uma forma de analisar os dados da variação volumétrica de veículos, para o projeto de uma rodovia, é a partir de gráficos.
Anexo - Consulte a imagem em melhor resolução no final do cadernos de questões.
Analise o gráfico e julgue as afirmativas em verdadeiras (V) ou falsas (F).
(__) A variação crescente indica o fluxo em um sentido da pista e a decrescente indica o fluxo do sentido oposto.
(__) A linha total indica a subtração do fluxo crescente com o decrescente.
(__) O horário mais movimentado da rodovia apresentada no gráfico é por volta das 17 horas, em ambos os sentidos.
Qual é a ordem correta do verdadeiro e falso assinalado:
A)

F-F-V.
B)

V-F-V.
C)

V-F-F.
D)

V-V-V.
E)

F-F-F.
Questão 2
O pavimento é uma estrutura em camadas construída sobre o terreno natural. Este terreno natural em que o pavimento é apoiado é chamado de:
A)

Sub-base.
B)

Subleito.
C)

Base.
D)

Revestimento.
E)

Reforço do subleito.
Questão 3
Existem diferentes tipos de pavimentos que podem ser construídos para ligar um determinado ponto a outro, seja seu objetivo o transporte de pessoas ou cargas. Um dos tipos de pavimentos grandemente utilizados no Brasil são os pavimentos flexíveis. Sobre estes pavimentos e suas camadas, associe as colunas:
Coluna 1:
1 - Revestimento
2 - Base
3 - Sub-base
4 - Reforço do subleito
Coluna 2:
(__) Camada executada abaixo do revestimento, destinada a resistir às ações dos veículos e a transmiti-las, de forma conveniente, à camada subjacente.
(__) Camada que tem a função de receber diretamente os esforços provenientes do tráfego e transmiti-los às camadas inferiores e de proporcionar uma superfície de rolamento com conforto e segurança.
(__) Camada de espessura constante sobre o subleito regularizado, constituída por solo de qualidade superior à do subleito.
(__) Camada executada entre o subleito (ou reforço do subleito) e a base.
Qual alternativa apresenta a ordem correta da associação?
A)

2-4-1-3.
B)

4-1-2-3.
C)

1-2-3-4.
D)

1-2-4-3.
E)

2-1-4-3.
Questão 4
Existem diferentes sistemas de drenagem que podem ser aplicados em sistemas de pavimentação. A escolha destes sistemas deve levar em consideração as características locais e o tipo de pavimento escolhido.
Quanto aos dispositivos de drenagem, associe as colunas:
Coluna 1:
1 – Camada drenante.
2 – Dreno raso longitudinal.
3 – Dreno lateral de base.
4 – Dreno transversal.
Coluna 2:
(__) Este dispositivo deve estar localizado entre a borda livre do acostamento e a borda da camada drenante, fazendo com que o material drenado passe a escoar junto à base do acostamento até os drenos laterais, que vão conduzir a água para desaguar em local seguro.
(__) É composta por material granular, deve ser construída abaixo do revestimento, asfáltico ou de concreto de cimento, com o objetivo de drenar a água infiltrada para fora da camada de rolamento.
(__) Deve ser posicionado transversalmente à pista de rolamento em toda a largura da plataforma.
(__) Este dispositivo recebe a água que passa pela camada drenante, conduzindo-a longitudinalmente para fora da estrada.
Assinale a alternativa que apresenta a ordem correta da associação de colunas.
A)

1-3-4-2.
B)

3-1-4-2.
C)

4-2-3-1.
D)

3-1-2-4.
E)

4-1-3-2.
Questão 5
Considere que o sentido mais movimentado de uma determinada rodovia existe atualmente o tráfego de, em média, 500 veículos. Considerando um aumento linear no tráfego de 2,5% e os fatores de ponderação Fc, Fp e Fr de respectivamente 0,58, 0,8 e 1, qual deve ser o número N utilizado para o dimensionamento? Considere o período de projeto de 15 anos.
Fórmulas:
Assinale a alternativa correta:
A)

1,2x107
B)

1,2x106
C)

1,5x106
D)

1,5x105
E)

1,5x107
Questão 6
O conhecimento dos tipos de pavimentos é fundamental para todo engenheiro civil, ainda mais para aqueles que desejam trabalhar na área de pavimentação.
Os dois tipos principais de pavimentos são os flexíveis e os rígidos. Sobre estes pavimentos, associe as colunas.
Coluna 1:
1 – Pavimento flexível.
2 – Pavimento rígido.
Coluna 2:
(__) Composto de revestimento asfáltico.
(__) Composto de concreto de cimento Portland.
(__) É o mais utilizado no Brasil.
(__) A placa de concreto utilizada nesse revestimento apresenta um elevado módulo de elasticidade.
Qual é a ordem correta da associação?
A)

1-1-2-2.
B)

2-1-2-1.
C)

1-2-1-1.
D)

2-2-1-1.
E)

1-2-1-2.
Questão 7
Segundo o DNIT, o estudo do subleito tem como objetivo o reconhecimento dos solos visando a caracterização das diversas camadas e o posterior traçado dos perfis dos solos para efeito do projeto de pavimentação.
Sobre as fases de reconhecimento do subleito, leia as alternativas e assinale a correta.
A)

A inspeção expedita no campo é realizada através de sondagens superficiais no eixo e nos bordos da plataforma da rodovia para identificação dos diversos horizontes de solos (camadas), em intervalos máximos de 100 m.
B)

O traçado do perfil longitudinal é a primeira etapa.
C)

A coleta de amostras deve ser realizada para fornecer material para ensaios em laboratório.
D)

O ensaio para a inspeção do solo é de sondagem a trado helicoidal.
E)

Nenhuma das alternativas anteriores.
Questão 8
Os fatores de equivalência estrutural das camadas de pavimento variam de acordo com o material empregado. Sobre a fator de equivalência, leia as afirmativas e julgue-as em verdadeiras ou falsas.
(__) Para o cálculo do fator de equivalência estrutural, o material da camada é comparado com um material granular padrão.
(__) Os fatores de equivalência são calculados com base nos resultados da pista experimental da AASHO (PAVEMENT INTERACTIVE, 2017).
(__) Camadas granulares possuem fator de equivalência de 1 pois são o material utilizado de comparação com os demais para se obter o fator de equivalência.
Assinale a ordem correta do verdadeiro e falso:
A)

V-F-V.
B)

V-V-V.
C)

V-F-F.
D)

V-V-F.
E)

F-V-V.
Questão 9
Existem diferentes bases e sub-bases que podem ser aplicadas em pavimentação. Qual delas consiste de uma camada de brita de graduação aberta que, após compactação, tem os vazios preenchidos pelo material de enchimento, constituído por finos de britagem (pó de pedra) ou mesmo por solos de granulometria e plasticidade apropriadas? Assinale a alternativa correta.
A)

Macadames.
B)

Solo-cimento.
C)

Solo-cal.
D)

Brita graduada tratada com cimento.
E)

Base estabilizada granulometricamente.
Questão 10
Sobre os tipos de pavimentos e suas características, leia as afirmativas e assinale a alternativa correta.
A)

O pavimento rígido é o mais aplicado no Brasil.
B)

O pavimento flexível distribui a carga sobre uma área maior do subleito.
C)

O pavimento flexível pode ser composto por revestimento, base, sub-base, reforço do subleito e subleito.
D)

O pavimento flexível é composto por uma camada de concreto.
E)

O pavimento rígido distribui a carga sobre uma área menor do subleito.
Questão 11
Os pavimentos asfálticos são os mais utilizados no Brasil. Cada camada deste pavimento tem uma característica específica de material empregado, função e dimensionamento.
Qual é a camada mais importante desse revestimento tão aplicado no Brasil? Assinale a alternativa correta.
A)

Revestimento.
B)

Subleito.
C)

Reforço do subleito.
D)

Base.
E)

Sub-base.
Questão 12
O fator de carga (Fc) é importante para o cálculo do número de repetições do eixo padrão. Com base nos dados da tabela com o percentual de veículos e a carga e utilizando a tabela do fator de equivalência de carga, qual é o Fc? Assinale a alternativa correta.
Utilize:
Anexo - Consulte a imagem em melhor resolução no final do cadernos de questões.
A)

8,6.
B)

0,75.
C)

Nenhuma das alternativas anteriores.
D)

0,86.
E)

7,5.
