Material de Consulta dos Alunos

1º Tópico – Magnetismo e Eletromagnetismo

Conceitos Gerais

É uma forma de energia apresentada apenas por alguns materiais, como: ferro,
níquel, aço, cobalto, dentre outros. Dentre outras propriedades, os corpos com
magnetismo apresentam a propriedade de atrair outros corpos. Todo corpo que
apresenta magnetismo é denominado de imã.

Um imã pode ser permanente, ou seja, apresenta propriedades magnéticas por
tempo indeterminado, e, é formado por um composto de ferro, encontrado na
natureza, conhecido como magnetita. Também temos o imã temporário que
apresenta propriedades magnéticas sob determinadas condições.

Todo imã é cercado por linhas invisíveis de força que saem do polo norte para
o polo sul. No seu interior essas linhas não se cruzam, pois são paralelas. O
estado de força no qual são observados os efeitos magnéticos em torno do imã
é chamado de campo de força ou magnético. (Figura 1)

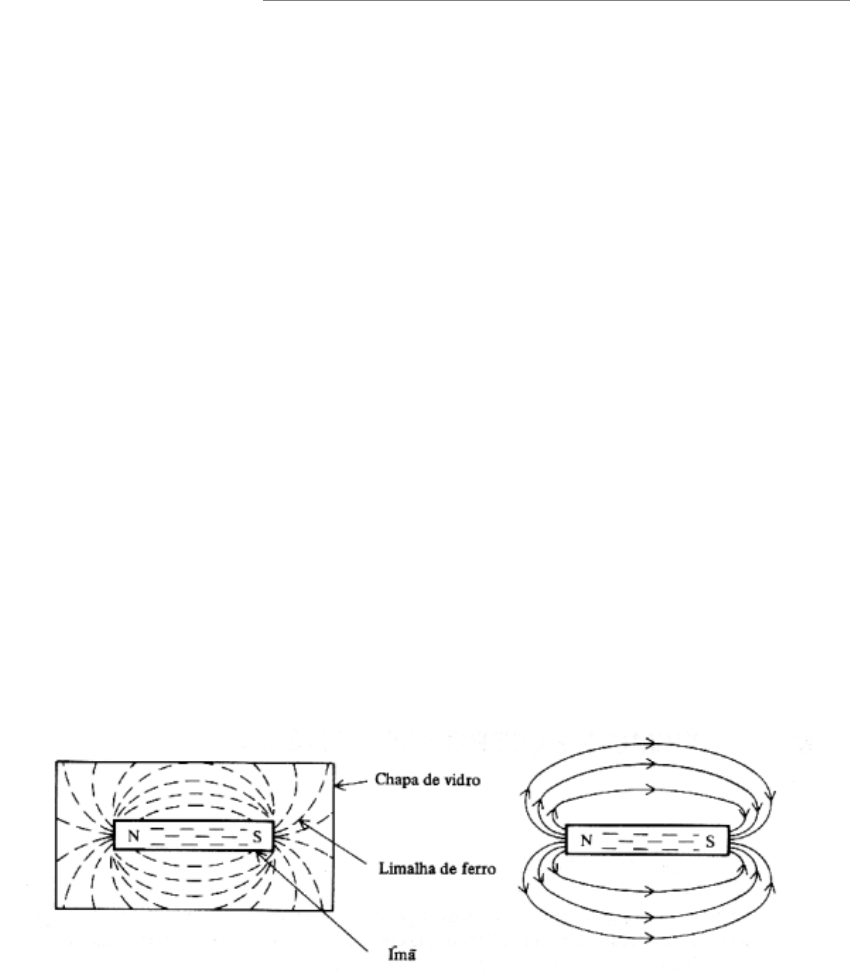

Figura 1 – Campo Magnético em torno de um imã

Atração e repulsão entre imãs (Figura 2)
• Atração – polos de nomes diferentes se atraem.
• Repulsão - polos de nomes iguais se repelem.
 Eletricidade II

Figura 2 –Atração e Repulsão entre Imãs


Fluxo magnético

Fluxo magnético é uma medida do campo magnético total que atravessa uma
área específica. É uma ferramenta útil para ajudar a descrever os efeitos da
força magnética sobre um corpo que ocupa uma determinada área. A medida
de fluxo magnético está particularmente ligada à área escolhida. Podemos
escolher qualquer tamanho para a área e orientá-la de qualquer forma
relativamente ao campo magnético.

A unidade do SI para o fluxo magnético é o Weber (nomeada em homenagem
ao físico alemão e coinventor do telégrafo Wilhelm Weber) e tem o símbolo Wb.
Já, no sistema CGS, o fluxo magnético é medido em Maxwell (Mx).

Podemos transformar as linhas de magnetização que atravessam uma
determinada área, em Weber, utilizando a seguinte fórmula:



φ = Fluxo magnético em weber (Wb)

Exemplo: Calcule o fluxo magnético, em microweber, de uma superfície
8
linhasφ=
1×10 Wb
atravessada por 500.000 linhas de magnetização.




Obs.: Podemos transformar weber em maxwell utilizando a seguinte
relação:

No exemplo anterior temos:

Densidade de fluxo magnético

Também denominada de indução magnética, é o fluxo magnético por unidade
de área perpendicular ao sentido do fluxo. No sistema internacional a unidade é
o Tesla (T).


Figura 3 - Fluxo atravessando perpendicularmente uma superfície


 onde:
B = Densidade de fluxo magnético em Tesla (T),
Φ = Fluxo magnético em Weber (Wb)
A = Área da superfície em metros quadrados (m²).

No sistema CGS a unidade de densidade é dada em Gauss (G), sendo que


Materiais Magnéticos

São os materiais que são atraídos ou repelidos por um imã e que podem ser
magnetizados por eles.
- O ferro e o aço são os mais comuns.
- Os imãs permanentes são aqueles constituídos por materiais
magnéticos duros como o aço cobáltico que mantém o magnetismo
4
-4 -6
8 8
linhas 5×10 linhasφ= =5×10 Wb=500×10 Wb=500μWb
1×10 Wb 1×10 Wb
®
-81Mx=1×10 Wb
-6
2 -6 8 4
-8
500×10 WbMx= =5×10 ×10 ×10 =5×10 Mx
1×10 Wb
B=
A
f
-41G=1×10 T
quando o campo magnetizador é afastado.

Permeabilidade Magnética

É a capacidade do material magnético de concentrar o fluxo magnético.
Qualquer material altamente magnetizado tem alta permeabilidade. A
permeabilidade relativa é uma medida de permeabilidade para diferentes
materiais em comparação com o ar e o vácuo.

Classificação dos materiais magnéticos

a) Materiais ferromagnéticos: Ferro, aço, níquel, cobalto e algumas ligas
comerciais como o alnico. Os ferrites são materiais não magnéticas que
possuem a propriedade dos ferromagnéticos.

• O ferrite é um material cerâmico, permeabilidade na faixa de 50 a 3000.
• É utilizado em transformadores de RF.

b) Materiais paramagnéticos: Alumínio, platina, manganês e o cromo.
Apresentam permeabilidade relativa ligeiramente maior do que 1.

c) Materiais diamagnéticos: Ouro, prata, bismuto, antimônio, cobre, zinco,
mercurio. Apresentam permeabilidade relativa menor do que 1.

Eletromagnetismo

Foi o físico dinamarquês Hans Christian Oersted que observou pela primeira
vez, por volta do ano de 1820, que a corrente elétrica gera campos magnéticos.
Ele verificou que quando um circuito é alimentado, uma bússola colocada nas
proximidades desse circuito sofre sua influência, desviando seu ponteiro para
outra posição. Com o condutor disposto paralelamente ao ponteiro da bússola,
que até então estará indicando a direção do campo magnético da Terra,
fechamos a chave S e observamos que quanto maior for a corrente fornecida
pela fonte, maior será o deslocamento do ponteiro da bússola em relação
ao condutor.


Figura 4 - Movimento da agulha no campo magnético de um condutor


A Lei de Ampère afirma que o sentido do campo magnético é determinado pelo
sentido da corrente. Dessa forma, invertendo o sentido da corrente, invertemos
também o sentido do campo. Essa relação é representada pela regra da mão
direita: o polegar da mão direita indica o sentido convencional da corrente
elétrica; e os outros dedos, ao envolverem o condutor por onde passa a
corrente, dão o sentido das linhas de campo magnético.


Figura 5 - Regra da mão direita

Intensidade de Campo em um Condutor Retilíneo

A intensidade de campo magnético num determinado ponto (P) é
diretamente proporcional à intensidade de corrente no condutor e
inversamente proporcional da distância do centro do condutor ao ponto
considerado.



H = Intensidade de campo, em ampère/metro (A/m).
i = corrente elétrica que circula pelo condutor, em ampère (A).
r = distância entre o ponto P e o centro do condutor, em metro (m).

Ex.: Calcule a intensidade de campo em um ponto localizado a 5 cm de um
condutor retilíneo ao ser percorrido por 2 A.



Intensidade de Campo no interior de uma Espira

Dando-se ao condutor retilíneo a forma de anel ou espira, as linhas magnéticas
concêntricas dão uma resultante S-N, perpendicular ao plano da espira. A
iH=
2π×r
i 2 2H= = = 6,37A/m
2π×r 2π×0,05 6,28×0,05
@
posição do polo N depende do sentido da corrente no condutor.

Figura 6 - Campo magnético no centro de uma espira


Para se determinar o sentido do campo no interior de uma espira, utiliza-
se também a regra da mão direita aplicada à qualquer parte da espira. Nesse
caso seguimos a corrente contornando a espira com os quatro dedos
tendo o polegar apontando o sentido do campo.
Para calcular a intensidade de campo no interior da espira circular utilizamos a
seguinte fórmula:


H = Intensidade de campo, em ampère/metro (A/m).
i = corrente elétrica que circula pelo condutor, em ampère (A).
r = raio da espira, em metro (m).

Ex.: Com um condutor de 2m de comprimento faz-se uma espira circular com
0,3m de raio. Qual a intensidade de campo magnético (H) em seu interior
se aplicarmos uma corrente de 3A?




Intensidade de Campo no interior de uma Bobina

Um solenoide ou bobina, é conseguido com a disposição de várias espiras em
série lado à lado. Por essa razão, o campo magnético de um solenoide é o
resultado da contribuição de diversas espiras individualmente.

iH=
2×r
i 3H= =5A/m
2×r 2×0,3
®

Figura 7 - Campo magnético no interior do solenoide


Para se determinar a intensidade de campo no interior do solenoide, calcula-se:



H = Intensidade de campo, em ampère-espira/metro (Ae/m).
N = número de espiras.
i = corrente elétrica que circula pelo condutor, em ampère (A).
r = raio do solenoide, em metros (m).
ℓ = comprimento do solenoide, em metros (m).

Ex.: Em um solenoide de 300 espiras, com 2cm de raio e 15cm de
comprimento é aplicada uma corrente de 2 A. Determine a intensidade de
campo magnético (H) em seu interior.Casos particulares:

a) Solenoide muito longo – comprimento maior que o raio (L > R)

 (fórmula utilizada com maior frequência)

b) Solenoide muito curto – raio maior que o comprimento (R > L)

2 2
N×iH=
4r +!
2 2 2 2
N×i 300 2 600 600H= 3.871Ae/m
0,1550,0016 0,02254r + 4 0,02 0,15
´
® ® ® =
+´ +!
N×iH=
!


Ex.: Calcular o campo magnético no centro de um solenoide de 10 cm de
comprimento, com 600 espiras e percorrido por uma corrente de 2 A ? R:
12000Ae/m






Intensidade de Campo no interior de uma Bobina Toroidal

Uma bobina toroidal (ou simplesmente, toroide) é um solenoide em forma de
anel, como mostra a figura 5. Seu núcleo pode ser de ar ou de material
ferromagnético. Geralmente as bobinas toroidais são feitas com núcleos de
ferrite.

Figura 8 - Bobina toroidal


A intensidade de campo é dada por:

H = Intensidade de campo, em ampère-espira/metro (Ae/m).
N = número de espiras.
i = corrente elétrica que circula pelo condutor, em ampère (A).
r = raio do anel toroidal, em metros (m).

Ex.: Um solenoide toroidal com 10cm de raio possui 600 espiras e
percorrido por uma corrente de 500 mA. Determine a intensidade de campo
H:

N×iH=
2×r
N×i 600 2H= 12.000Ae/m
0,1
´
® =
!
N×iH=
2 ×r´p




Indução magnética

Suponha um campo magnético H, uniforme, no vácuo. Se jogarmos uma barra
de ferro desmagnetizada em seu interior, ocorrerá uma orientação dos
domínios magnéticos no material. A barra, agora magnetizada, assume
comportamento de um ímã, apresentando portanto seu próprio campo
magnético, que chamaremos de campo M ou magnetização.


Figura 9 - Barra no interior de um solenoide
Como consequência, haverá uma resultante entre o campo H inicial e o campo
magnético induzido na barra de ferro (campo M). Observamos que
internamente à barra as linhas de força têm sentidos coincidentes; enquanto
que fora dela, os sentidos são exatamente opostos ou formam ângulo entre
si.

Resumindo, ao colocarmos uma barra de ferro em um campo H a orientação
magnética produz um campo M. A esse novo valor de campo produzido
pela soma do campo H com o campo M, dá-se o nome de indução magnética
ou campo β.



β = Indução magnética, em Tesla (T).
φ = fluxo magnético, em Weber (Wb).
A = área da superfície perpendicular ao fluxo em metros quadrados (m²).



Permeabilidade Magnética

Quando se fala em permeável, logo associamos à algo que permite a
N×i 600 0,5H= 478Ae/m
2 ×r 2 3,14 0,1
´
® @
´p ´ ´
φ=
A
b
passagem. Por exemplo: um solo permeável é aquele que absorve
rapidamente a água, ou seja, deixa o fluxo de água passar através dele.
A permeabilidade magnética expressa a facilidade que um material
magnético oferece à passagem das linhas de força.

Sob a ótica da permeabilidade, podemos dizer que o ferro possui maior
permeabilidade que o vácuo. Por essa razão as linhas de força se concentram
facilmente em torno do ferro e não fora dele. Matematicamente a
permeabilidade magnética, representada por µ, é definida como a relação entre
o campo β e o campo H.


µ = permeabilidade magnética, em Testa-metro por ampère-espira (Tm/Ae).
β = indução magnética, em Tesla (T).
H = intensidade de campo, em ampère-espira por metro (Ae/m)

A permeabilidade do vácuo é de

Para efeitos de caçulo consideramos a permeabilidade do ar ( ) igual a do
vácuo.


2.6.1 – Permeabilidade relativa

A permeabilidade relativa é a razão entre a permeabilidade do material e
a permeabilidade do vácuo, sendo portanto adimensional.


 = permeabilidade relativa.
µ = permeabilidade do material (Tm/Ae).
 = permeabilidade do vácuo ( ).


A permeabilidade relativa de material ferromagnético não é constante.
Depende do valor de campo aplicado. Normalmente se utilizam os valores de
permeabilidade relativa máxima e inicial para caracterizar um material
ferromagnético. Veja a tabela com alguns valores abaixo:




β=
H
µ
-74π×10 Tm/Ae
0µ
r
0
μμ =
μ
rμ
0μ -74π×10 Tm/Ae
Material µr inicial µr máxima
Aço - silício 7.500 55.000
Permalloy 8.000 100.000
Supermalloy 100.000 1.000.000
Ferrite Ni 2.500 5.000



Ex.: Um solenoide com 5 cm de raio e 20 cm de comprimento, possui 1000
espiras por onde circula uma corrente de 6 A. Apresenta um fluxo magnético de
0,5 Wb. Determine:
a) a intensidade de campo.

b) a indução magnética.


c) A permeabilidade relativa do material.





REFERÊNCIAS BIBLIOGRAFICAS

https://educacao.uol.com.br/disciplinas/fisica/campo-magnetico---condutor-
retilineo-aplicacoes-da-lei-de-ampere.htm - último acesso em 04/04/2018 às
16h33min.

Apostila de Eletricidade II da Escola Técnica Electra.

https://intranet.ctism.ufsm.br/gsec/Apostilas/Eletromagnetismo.pdf - último
acesso em 05/04/2018 às 15h28min.

https://www.portalsaofrancisco.com.br/fisica/permeabilidade-magnetica - último
acesso em 05/04/2018 às 18h56min.

https://www.todamateria.com.br/magnetismo/ - último acesso em 01/04/2018 às
21h13min.
N×i 1000 6H= 30.000Ae/m
0,2
´
® =
!
0,5= 63,3T
0,0079
b @
63,3= 0,00211Tm/Ae
30000
µ =
7
r 7 7
0
μ 0,00211 21100 10μ = 1.680
μ 4 3,14 10 12,56 10
-
- -
´
® = @
´ ´ ´
