TRABALHO FINAL - Laboratório de Acionamentos Elétricos - 2ºSem/2022
Data limite de entrega: 02/12/2022 – Valor : 10 pts
Arthur da Costa Silva
1- Faça um quadro comparativo entre todas as técnicas de partida dos motores de
indução trifásico. Avalie as alterações na corrente de partida e no torque de partida,
com relação à partida direta.

QUADRO COMPARATIVO
Técnicas de partidas: Corrente de partida Torque de partida
Direta Alto Alto
Estrela-Triângulo Médio Médio
Soft-starter Baixo Baixo


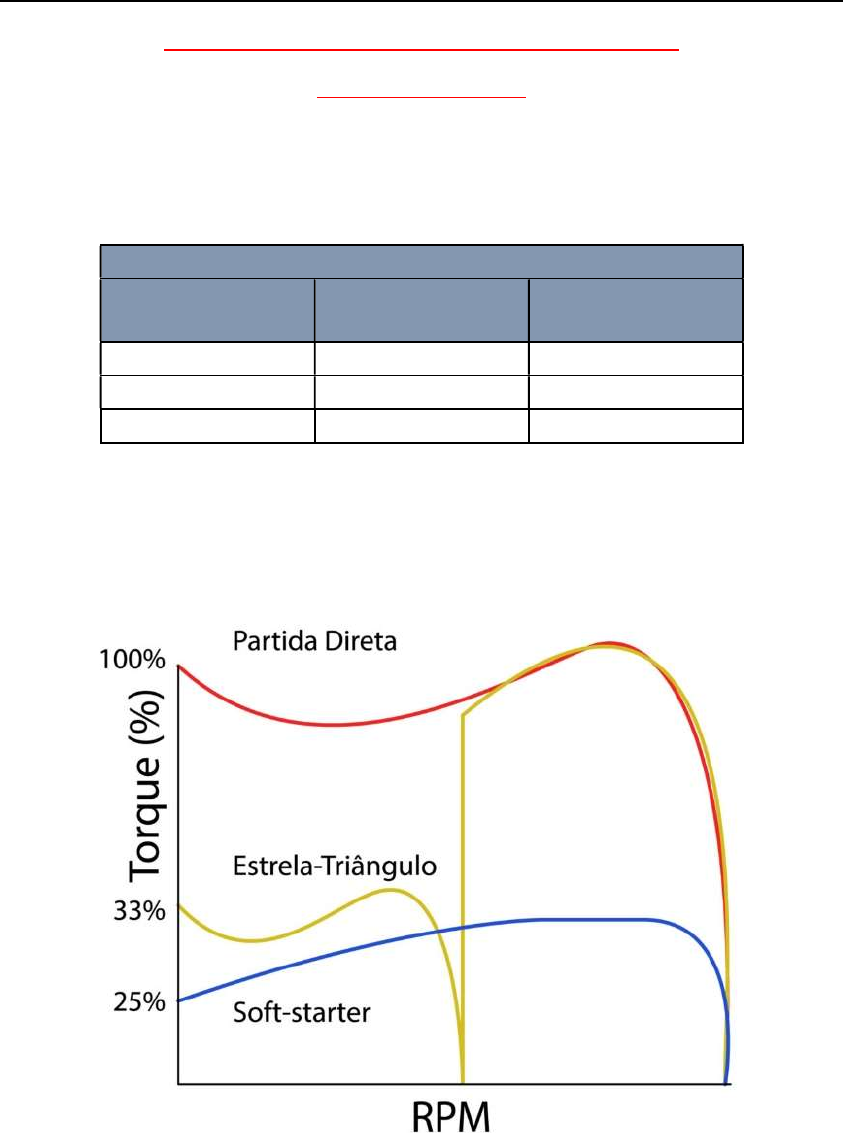

Alterações na corrente de partida e no torque de partida, com relação à partida
direta.



1- Apresentar a simulação dos diagramas de força, de comando e simulação,
utilizando o CadSimu, dos seguintes acionamentos:
A) Deseja-se fazer o acionamento de dois motores de indução (M1 e M2), de modo que
atenda às seguintes condições:
•Os dois motores devem permanecer, inicialmente, desligados;
•Ao se pressionar o botão (sem retenção) LIGA, o motor M1 é ligado por um sistema Y/Δ
(9 segundos em Y).
•Após M1 chegar ao regime, o motor M2 é, então, ligado automaticamente (partida direta);
•Ao se pressionar o botão (sem retenção) DESLIGA, o motor M1 é desligado
instantaneamente e, após 5 segundos, o motor M2 também deve ser desligado;
•A atuação do relé de sobrecarga do motor M1 desliga-o imediatamente e, após 5
segundos, o motor M2 também deve ser automaticamente desligado (caso esteja em
funcionamento);
•A atuação do relé de sobrecarga do motor M2 desliga os dois motores instantaneamente;
•Caso ocorra uma inversão de fase do sistema de alimentação, as duas máquinas deverão
ser imediatamente desligadas;
•Durante a partida de M1 (até que M2 parta), deve ser feita uma sinalização através de
uma lâmpada laranja. Após a partida de M2, a lâmpada laranja deverá ser desligada e
deverá ser feita uma sinalização através de uma lâmpada vermelha



B - Plataforma elevatória de carros
A plataforma elevatória de carro é operada com um motor trifásico. O sistema contém um
botão liga/desliga.
Se o botão S1 é acionado, o motor gira no sentido anti-horário e a plataforma desce até
alcançar o limite inferior S3 assim desligando o motor.
O motor gira no sentido horário enquanto o botão S2 e pressionado, e a plataforma sobe
até alcançar o limite S4 assim desligando o motor.
É possível pressionar os botões S1 e S2 em qualquer posição da plataforma. Se os botões
S1 e S2 forem pressionados ao mesmo tempo, o motor não deve girar ou até mesmo parar
imediatamente.
O motor é protegido por um relé de sobrecarga F1.
O estado de operação do sistema é indicado pela lâmpada P1.
