CONFIABILIDADE METROLÓGICA
(Metrological Reliability)
AMARAL, Paulo Henrique

Confiabilidade Metrológica, Engenharia e Gestão de Manufatura e Manutenção,
PECE/POLI USP– SP, Brasil.

EXERCÍCIO 1_ Para avaliar o desempenho metrológico de um voltímetro portátil, uma

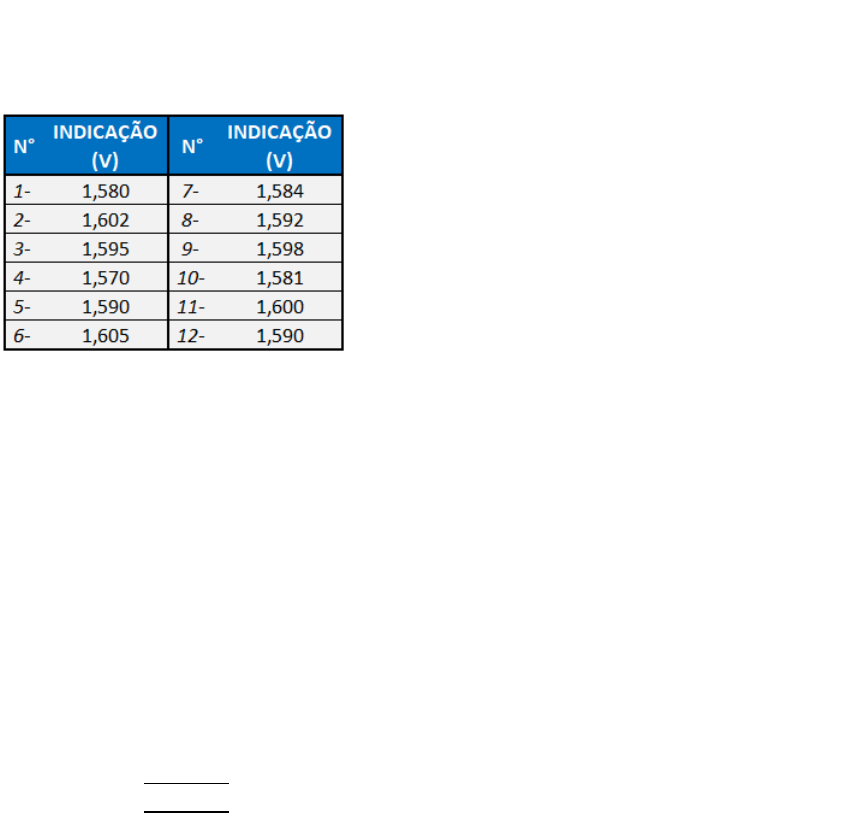

pilha padrão de (1,500 ± 0,001) V foi medida repetidamente. As indicações obtidas estão
apresentadas na tabela abaixo, todas em volts. Com esses dados, determine:



Imédio = 1,591 V






A) O valor do erro da primeira medição;
R:.E= I-VVC
 E= 1,580 – 1,500
 E= +0,080V

B) A tendência e a correção do voltímetro;
R:.Td= I-VVC
 Td= 1,591 – 1,500 C= -Td
 Td= 0,091V C= -0,091V

C) A incerteza-padrão e a precisão do voltímetro para a probabilidade de abrangência
95,45%

R:. 𝒖 = √
𝑬𝒙𝟏(𝑰𝒊−𝑰)²
𝒏−𝟏
 → u= 0,010

Precisão = P = t.u → 2,255. 0,010
P= 0,023V



EXERCÍCIO 2_ Para avaliar os erros de um termômetro de bulbo, ele foi
mergulhado em uma mistura de água destilada e gelo em constante agitação. Devido
ao grau de pureza da água destilada e a homogeneidade da mistura é possível
assegurar que sua temperatura é de (0,000 ± 0,001) °C. Cinco minutos foram
aguardados após a inserção do termômetro na mistura antes da leitura da temperatura
ser efetuada. Dez medições repetidas da temperatura da mistura foram efetuadas,
levando aos valores tabelados abaixo. Para esse termômetro, determine:





A) A tendência e a correção para medir temperatura próximas aos zero graus Celsius;
R:. Td = I – VVC
 Td= -0,10°C
I = -0,105°C


C= -Td → C= 0,10°C
B) As respectivas indicações corrigidas;
R:.



C) A incerteza padrão e a precisão;
Em seguida, represente graficamente as indicações obtidas, a tendência e a faixa
correspondente à precisão.
R:. u=s → u=0,04
P = t.u
P = 2,255. 0,04
P = 0,09



-0,2
-0,15
-0,1
-0,05
0
0,05
0,1
0,15
0,2
1 2 3 4 5 6 7 8 9 10
Td + P Td Td - P Linear (Td)
-0,10°C -0,10°C -0,10°C -0,05°C -0,10°C
-0,05°C -0,15°C -0,15°C -0,10°C -0,15°C
-0,00°C -0,00°C -0,00°C +0,05°C -0,00°C
+0,05°C -0,05°C -0,05°C -0,00°C -0,05°C


EXERCÍCIO 3_ O diâmetro de um eixo de alumínio foi medido por um micrômetro
de aço em um dia frio, quando a temperatura era de 5° C, sendo encontrada a
indicação 20,112 mm. Sabendo que o coeficiente de dilatação térmica do alumínio é
23,0 µm/ (m K) e do aço é de 11,5 µm/ (m K), calcule e aplique o fator de correção
necessário para compensar o erro devido à temperatura.
R:. C = (αal – αaço) . (t -20). L → C= (23,0- 11,5). (5- 20). 20,112
C= 11,5. -15. 20,112
C= 3469, 32 mm
