Disc.: ELETRÔNICA ANALÓGICA
Aluno(a): LUCARCIO ALENCAR DA SILVA 202008493196
Acertos: 6,0 de 10,0 28/09/2022


Acerto: 1,0 / 1,0

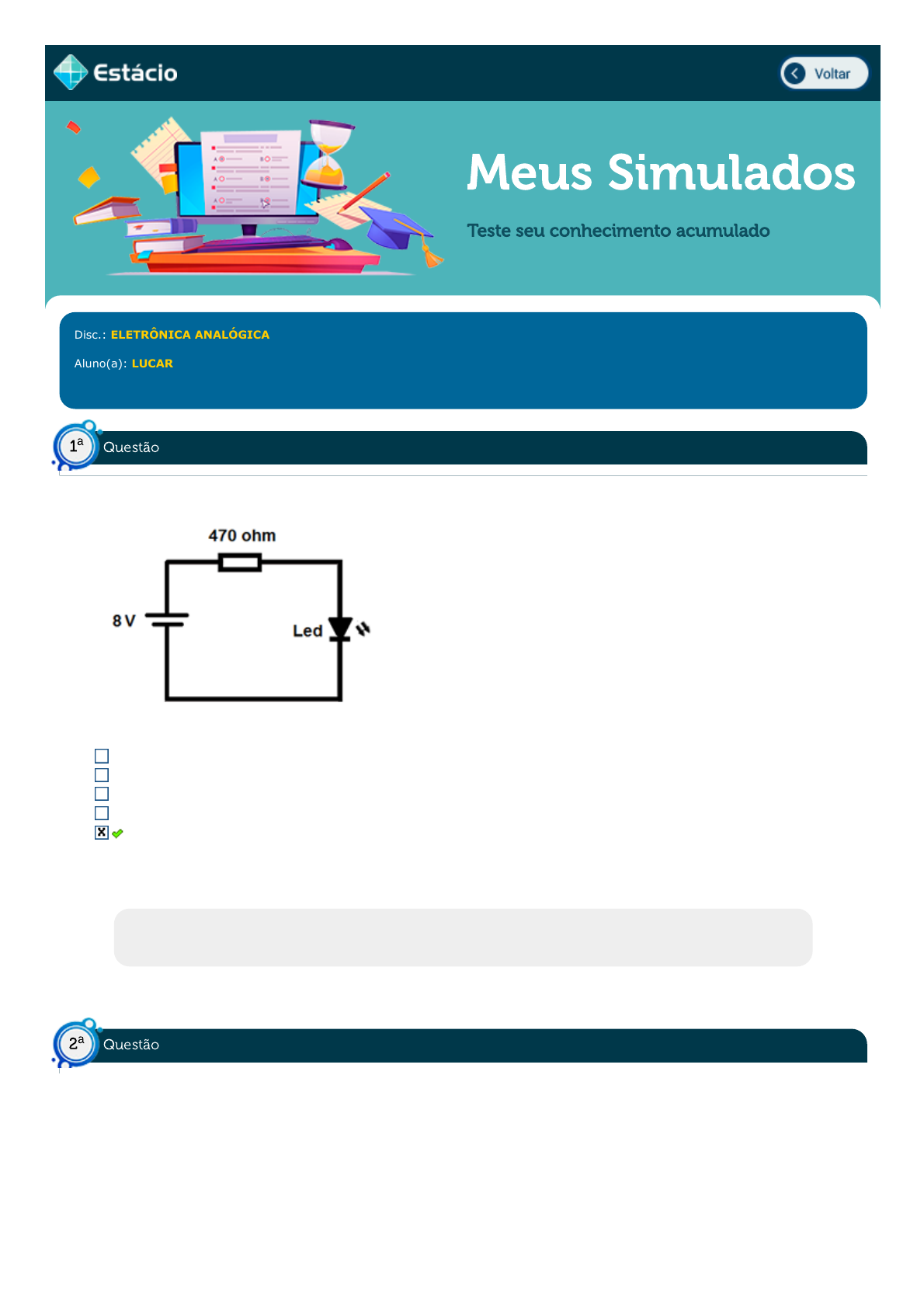

Observando-se o circuito a seguir e sabendo que o diodo LED encontra-se aceso e com uma tensão sobre ele de 2,0 V,
qual é, aproximadamente, a corrente do circuito?
0 mA
4,25 mA
21,28 mA
17 mA
 12,8 mA
Respondido em 28/09/2022 13:49:51


Explicação:
A resposta certa é: 12,8 mA


Acerto: 1,0 / 1,0
Observe o circuito a seguir. Sabendo-se que o fotodiodo, quando não iluminado, apresenta uma resistência máxima de
10 kΩ e acende um diodo com uma tensão de 2,0 V, qual é a corrente que atravessa o fotodiodo nessa condição?
 Questão1
a
 Questão2
a
https://simulado.estacio.br/alunos/inicio.asp
javascript:voltar();
30/09/2022 21:32 Estácio: Alunos
https://simulado.estacio.br/alunos/ 2/6
20 mA
 200 µA
2 mA
200 mA
2 µA
Respondido em 28/09/2022 14:05:39


Explicação:
A resposta certa é: 200 µA


Acerto: 1,0 / 1,0
Considere o circuito a seguir e estes parâmetros: RC = 2kΩ, RB = 400kΩ, rO = 2kΩ, re = 10Ω, VCC = 16V, Vce = 8V e
um ganho β = 100. O ganho de tensão do circuito (AV) é igual a:
Fonte: EnsineMe.
0
1
 -100
100
1000
Respondido em 28/09/2022 14:08:25


 Questão3
a
30/09/2022 21:32 Estácio: Alunos
https://simulado.estacio.br/alunos/ 3/6
Explicação:
A resposta certa é: -100


Acerto: 0,0 / 1,0
Observando o circuito da figura a seguir e considerando que VP = VGS(off), a corrente IDS é igual a:
Fonte: EnsineMe.
6mA
6µA
 0mA
 9mA
2µA
Respondido em 28/09/2022 14:10:30


Explicação:
A resposta certa é: 0mA


Acerto: 1,0 / 1,0
Os Amplificadores Operacionais (AmpOp) possuem aplicacao importante em instrumentacao, pois permitem a implementacao de
operacoes matematicas (soma, subtracao, inversao, etc...) de forma analogica, ou seja, nao precisando de conversao analogica-
digital.
Para o circuito empregando AmpOp ideal abaixo, calcule o valor da tensao de saida V1.
 Questão4
a
 Questão5
a
30/09/2022 21:32 Estácio: Alunos
https://simulado.estacio.br/alunos/ 4/6

 - 40 V
- 50 V
- 20 V
- 30 V
- 10 V
Respondido em 28/09/2022 14:14:27


Explicação:
Os 02 primeiros circuitos sao subtratores, ou seja:
Vout1 = (9V - 6V) x (2K/1K) = 3V x 2 = 6V
Vout1 = (7V - 5V) x (2K /2K) = 2V x 1 = 2V
O 3o circuito eh um somador, logo:
V1 = -1 x (6x5 + 2x5) = - 40V


Acerto: 0,0 / 1,0
Os amplificadores Operacionais tem caracterísitcas que se aproximam a de um dispositivo ideal. Sabe-se que a
operação real deste dispositivo não é da forma ideal, mas para uma análise prévia e circuitos mais simples, pode-se
considerar algumas características.
Sobre os amplificadores operacionais, ideais, pode-se fazer algumas considerações. Assinale a alternativa que
corresponde a uma dessas considerações
Impedância de Saída Muito alta
 Quando se tem realimentação positiva, pode-se considerar o curto virtual, isto é, a tensão nos terminais de
entrada é exatamente a mesma.
 Impedância de Entrada infinita
 Questão6
a
30/09/2022 21:32 Estácio: Alunos
https://simulado.estacio.br/alunos/ 5/6
Corrente de saída nula
Ganho em malha aberta Limitado
Respondido em 28/09/2022 14:18:32


Explicação:
As condições ideais mostram que a corrente de entrada é nula, devido ao fato da impedância de entrada ser infinita.


Acerto: 1,0 / 1,0
Para o circuito da figura posterior, qual é o valor da impedância de entrada?
 20 kΩ
10 kΩ
40 kΩ
6,67 kΩ
30 kΩ
Respondido em 28/09/2022 14:22:15


Explicação:
A resposta certa é: 20 kΩ


Acerto: 0,0 / 1,0
Considerando um circuito amplificador base comum com impedância de saída de 50Ω, tensão de saída de 5V e
corrente de base de 1 mA, determine ganho (hfe) desse transistor.
 200
 100
10
1
1000
Respondido em 28/09/2022 14:40:00


Explicação:
A resposta certa é: 100


Acerto: 1,0 / 1,0
 Questão7
a
 Questão8
a
 Questão9
a
30/09/2022 21:32 Estácio: Alunos
https://simulado.estacio.br/alunos/ 6/6
Em uma experiência de laboratório sobre iuminação de emergência com transistor, responda:
O que acontece a um LDR (Light Dependent Resistor ) ao ser bombardeado por fótons?
Diminui sua capacitância
Aumenta seu potencial elétrico
Aumenta sua capacitância
Aumenta sua resistência elétrica
 Diminui a resistência elétrica
Respondido em 28/09/2022 14:37:03


Explicação:
Resposta:
Diminui a resistência elétrica
Quando os fótons incidem sobre a superfície do componente, os elétrons presentes no material semicondutor são
liberados, aumentando a sua condutividade e, consequentemente, diminuindo a sua resistência.


Acerto: 0,0 / 1,0
Em uma experiência com o experimento do Diodo Zener, responda:
O que difere os díodos de zener dos diodos regulares?
 Operam na zona de disrupção.
O valor da tensão de disrupção.
A corrente de polarização.
 O valor da tensão de condução.
não há diferença significativa entre eles
Respondido em 28/09/2022 14:38:40


Explicação:
Resposta: Operam na zona de disrupção.
Justificativa: princípio do funcionamento de cada um dos elementos envolvidos











 Questão10
a
