LIÇÃO 4: CONECTANDO O CLP AO COMPUTADOR
Neste ponto entraremos em um dos mais delicados problemas envolvidos com o início da aprendizagem de
programação de CLPs. Trata-se da conexão do CLP com o computador para poder transferir o programa
feito na tela do software para dentro do CLP. Por sorte o que se aprenderá neste capítulo será válido para
todo o curso e também para todos os serviços que no futuro forem feitos. Assim pede-se o máximo de
empenho e cuidado na realização das operações que serão descritas a partir daqui. Ninguém poderá
passar para as próximas lições do curso sem ter um completo domínio na operação de ligar e transferir o
programa para o CLP.
PASSO 1: UTILIZANDO O CABO DE CONEXÃO USB
A porta USB é uma porta ativa. Por isso qualquer dispositivo instalado nela precisa de um driver para
funcionar corretamente. Logo, o primeiro passo é instalar o driver do cabo USB. Nesta lição mostraremos
como fazer a instalação do driver para Windows XP, Vista e 7
• Procedimentos de instalação do driver no Windows 7
1. Insira o cabo em uma porta USB do computador com Windows instalado
2. Caso a tela de instalação não apareça de imediato, abra o “MEU COMPUTADOR”

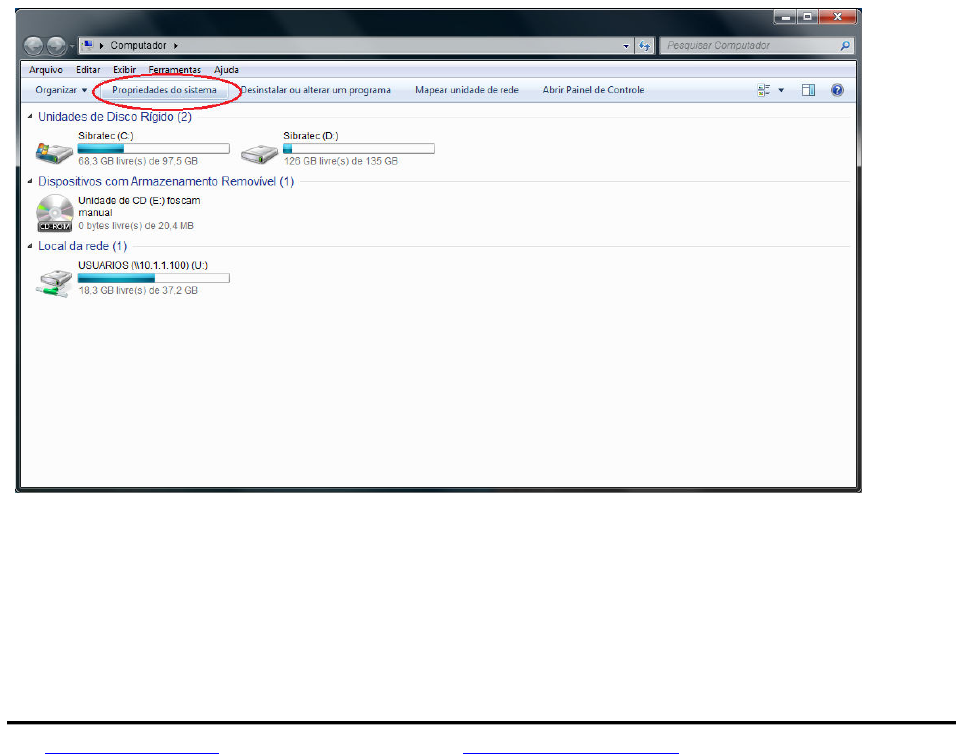

3. Clique em “PROPRIEDADES DO SISTEMA” conforme imagem abaixo
Site: www.sibratec.ind.br Email: sibratec@sibratec.ind.br Página: 1/15
4. Em seguida “GERENCIADOR DE DISPOSITIVOS”
5. A tela abaixo aparece mostrando que o computador reconhece um dispositivo conectado em uma de suas
portas USB (USB to Serial bridge). Porém o ícone em amarelo significa que o driver para este dispositivo
não está instalado
Site: www.sibratec.ind.br Email: sibratec@sibratec.ind.br Página: 2/15
6. Clique com o botão direito do mouse sobre “USB to Seria bridge”. Escolha a opção “PROPRIEDADES”
7. Na tela abaixo clique na opção “DRIVER”
Site: www.sibratec.ind.br Email: sibratec@sibratec.ind.br Página: 3/15
8. Ainda nesta janela clique na opção “ATUALIZAR DRIVER”
9. Nesta tela devemos selecionar a opção “PROCURAR SOFTWARE DE DRIVER NO COMPUTADOR”
Site: www.sibratec.ind.br Email: sibratec@sibratec.ind.br Página: 4/15
10. Na janela anterior selecionamos a opção “PROCURAR SOFTWARE DE DRIVER NO COMPUTADOR”,
ou seja, agora devemos apontar o caminho onde está a pasta contendo o driver para o cabo.
- Clique em “PROCURAR”
11. Localizar a pasta “DRIVER USB” e clique em OK
- Computador
 - C:
 - Arquivos de programas
 - Crouzet Automatismes
 - Millenium 3
 - DriverUSB
Site: www.sibratec.ind.br Email: sibratec@sibratec.ind.br Página: 5/15
12. Clique em Avançar – Começa o procedimento de instalação do driver para o cabo
13. Na tela abaixo clique em “INSTALAR”
Site: www.sibratec.ind.br Email: sibratec@sibratec.ind.br Página: 6/15
14. Instalação completada com sucesso, clique em “FECHAR”
15. Agora é necessário verificar a qual COM foi atribuído o driver USB para o cabo de programação do
Millenium 3
- Meu computador e clique em “PROPRIEDADES DO SISTEMA”
Site: www.sibratec.ind.br Email: sibratec@sibratec.ind.br Página: 7/15
16. Em seguida “GERENCIADOR DE DISPOSITIVOS”
17. Clique em “PORTAS (COM E LPT) – e poderá verificar a porta COM atribuída pelo computador
Neste caso COM13
Site: www.sibratec.ind.br Email: sibratec@sibratec.ind.br Página: 8/15
• Procedimentos de instalação do driver no Windows XP e Vista
1. Insira o cabo em uma porta USB do computador com Windows instalado
2. Caso a tela de instalação não apareça de imediato, abra o Painel de Controle
3. Vá até adicionar novo hardware. Neste momento deve estar aparecendo a tela abaixo.
4. Selecione a opção “Instalar de uma lista ou local específico (avançado)” e clique em avançar
Site: www.sibratec.ind.br Email: sibratec@sibratec.ind.br Página: 9/15
5. Deverá aparecer a tela seguinte:
Selecione “Incluir este local na pesquisa”
7. Clique em procurar.
8. Vá até o Driver C.
9. Procure “Arquivo de programas”
10. Procure a pasta “Crouzet automatismes”
11. Dentro da pasta “Crouzet automatismes” procure a pasta “DriverUSB” (Esta pasta pode, eventualmente,
estar dentro de uma outra pasta contida em “Crouzet automatismes” denominada “Millenium 3 AC”)
12. Clique OK
Site: www.sibratec.ind.br Email: sibratec@sibratec.ind.br Página: 10/15
13. Clique em Avançar – Começa o procedimento de instalação do driver para o cabo
14. Se aparecer a tela seguinte, clique em “CONTINUAR ASSIM MESMO
Site: www.sibratec.ind.br Email: sibratec@sibratec.ind.br Página: 11/15
15. Quando aparecer a tela seguinte clique em “Concluir”
Site: www.sibratec.ind.br Email: sibratec@sibratec.ind.br Página: 12/15
16. Agora é necessário verificar qual foi a COM utilizada na instalação do driver. Veja na tela seguinte o
ícone de hardware instalado. Clique em “Remover hardware com segurança”
Clicando sobre o ícone da remoção de hardware aparece a seguinte tela:
Site: www.sibratec.ind.br Email: sibratec@sibratec.ind.br Página: 13/15
Veja no quadro branco a informação da COM4 e veja também abaixo do quadro branco a mesma
informação. COM4 é a porta serial onde está instalado o cabo. Essa informação é muito importante!!!
