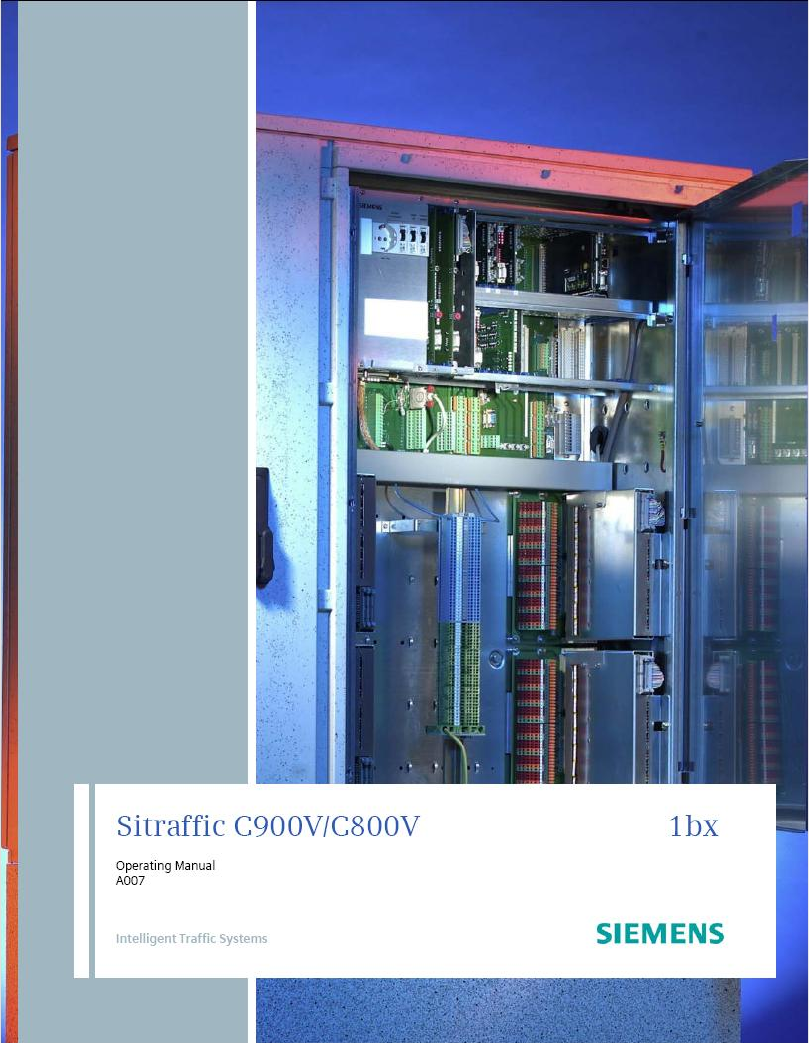

Sitraffic C900V/C800V 1bx
Manual de Operación
A007
Sistemas de Tráfico Inteligentes SIEMENS

Contenido
Página
1. Introducción .......................................................................................................1
2. Unidad de Control y Pantalla BAZ....................................................................3
2.1 Ensamblaje ........................................................................................................3
2.2 Conexión............................................................................................................6
2.3 Pantalla ..............................................................................................................7
2.3.1 Pantalla del estado de operación................................................................8
2.3.2 Pantalla del archivo estándar....................................................................11
2.3.3 Pantalla del archivo de monitoreo de las señales.....................................12
2.3.4 Terminal AWP (programa del usuario)......................................................13
2.3.5 Modo de diagnóstico.................................................................................13
2.4 Funciones básicas ...........................................................................................17
2.4.1 EMERGENCIA DESACTIVADA................................................................17
2.4.2 Alarma ......................................................................................................17
2.4.3 Acciones de operación adicionales...........................................................18
2.4.3.1 Salvando la memoria de accidentes ..........................................................18
2.5 Modos y estados de operación ........................................................................19
2.5.1 APAGAR Señales Oscuras.......................................................................19
2.5.2 APAGAR Intermitencia .............................................................................20
2.5.3 Modo centro de control (Central) ..............................................................21
2.5.4 Modo de control local................................................................................22
2.5.5 Control manual..........................................................................................23
2.5.5.1 Control manual cíclico................................................................................23
2.5.5.2 Control manual no cíclico...........................................................................24
2.5.6 Lógica accionada por el tráfico .................................................................25
2.5.6.1 VA reducido ...............................................................................................25
2.5.6.2 VA DESACTIVADA....................................................................................26
2.5.7 Todas Rojas..............................................................................................26
3. BAZ-light...........................................................................................................27
3.1 Ensamblaje ......................................................................................................27
3.2 Conexión..........................................................................................................28
4. Priorización del Operador ...............................................................................29
5. Índice…………………………………………………………………………………..31




















Prefacio
Esta documentación presenta las unidades de control BAZ y BAZ-light utilizadas
en la nueva generación de controladores C900.
Sin embargo, las descripciones en este manual aplican también para los
controladores C800.
Aparte de describir la estructura del menú operativo el punto de conexión en el
controlador es ilustrado también en un diagrama. El objetivo primario del manual
es la descripción detallada de todas las funciones básicas, modos y estados de
operación de las unidades de control.























 Introducción: Concepción y Aplicabilidad
 Unidad de Control y Pantalla BAZ
 Unidad de Control BAZ-light (sin Pantalla)
 Priorización del Operador
 Índice
1. Introducción
La unidad de control y pantalla BAZ fija, que se puede accesar a través de la
puerta de guardia, está integrada como estándar en todos los controladores de la
familia Sitraffic C900V. Cada unidad BAZ está equipada con un teclado de
membrana con una pantalla LED para cada tecla y una pantalla para las pantallas
de funciones adicionales.
Alternativamente, la BAZ se puede conectar también como una unidad de control
interno.
En casos especiales, se encuentra disponible una variante de la BAZ sin pantalla,
la BAZ-light, la cual ofrece la funcionalidad del dispositivo manual MPA viejo.
La BAZ-light se puede utilizar en la puerta de guardia junto con la BAZ como
unidad de control externa.
Todos los datos de suministro requeridos por el controlador son editados con el
programa Sitraffic Control.
Los datos requeridos (suministro básico, suministro del monitoreo de señales,
parámetros del usuario, programa de simulación) son ensamblados en un proyecto
en el Sitraffic. La administración del proyecto revisa las dependencias y la
compatibilidad de cada componente.
Una vez el proyecto esté ensamblado y los datos del suministro básico editados,
los datos pueden ser transferidos al controlador.
El programa Sitraffic Service ofrece todas las ayudas de comunicación y de
evaluación en las áreas de operación y diagnóstico de errores.
Un clic de ratón en los componentes operativos puede dar inicio a un cambio de
operador y a un cambio en el estado de las sub-uniones.
Los datos de archivo es la salida en el componente de diagnóstico y los grupos de
señales seleccionados en la visualización en línea se presentan en una gráfica de
barras.
Se pueden generar protocolos de archivo, los cuales se pueden evaluar también
sin ser conectados al controlador.
En forma similar, la función de los detectores y las entradas se pueden ilustrar
gráficamente y también simular. Otros archivos internos se encuentran disponibles
aparte del registro de operación. Las extensiones de memoria del controlador y los
datos claves del sistema pueden ser la salida.
El monitoreo de las señales se puede evaluar con un componente autónomo.
Las descripciones del programa del Sitraffic Control y del Sitraffic Service se
pueden encontrar en manuales independientes.
2. Unidad de Control y Pantalla BAZ
La unidad de control y pantalla (BAZ) integrada como estándar en todos los
controladores reemplaza al dispositivo manual MPA. La adición de la pantalla al
teclado significa que toda la información importante se encuentra fácilmente
disponible con la configuración de la BAZ básica.
Una variante de la BAZ específica del país se está desarrollando para Austria. La
documentación se encuentra disponible con nuestro representante de ese país.
La BAZ cumple con los requerimientos de la VDE 0832. Se puede accesar
externamente a través de una puerta que se cierra de forma independiente, la cual
puede ser instalada preferiblemente en los paneles laterales del armario. Sin
embargo, puede ser instalada también en la puerta de la unidad.
La BAZ puede ser instalada permanentemente en la unidad (accesible a través de
la puerta de guardia) o se puede utilizar como una unidad de control externa.
No se puede combinar con la MPA.
2.1 Ensamblaje
El panel de control tiene un teclado con una pantalla LED para cada tecla y
pantallas de funciones adicionales. La demás información es presentada en una
pantalla LED iluminada con 4 líneas por cada 20 caracteres.
Lasteclas no se quedan pegadas. En las teclas Todas Rojas, Modo Manual y VA
reducida, el estado de operación seleccionado se puede invertir haciendo clic en la
tecla nuevamente. Los modos "Centro de Control", "Modo de Control Local",
"APAGAR Intermitencia" y "APAGAR Señales Oscuras" se inician entre sí
mutuamente.
Todas las teclas y funciones tienen diodos emisores de luz (LEDs) que muestran
en pantalla el estado y el número del programa de señales actual (o el número de
la etapa actual).
Cuando una acción de control es iniciada, el LED correspondiente titila hasta que
se haya completado el cambio deseado.























Teclas
"Avanzar"
"Retroceder"
Tecla "Modo"

Teclas para el programa de señales y la
selección de la etapa / LEDs para la
pantalla del programa de señales /
etapa

VA encendido /
VA reducido

Modo manual
Avance manual
Alarma

EMERGENCIA APAGADA

Todas Rojas

APAGAR Señales Oscuras

APAGAR Intermitencia

Modo Centro de Control / JAUT

Modo de Control Local

Tecla de "Función"
El plan de señales actual está indicado por los LEDs:
 Para los planes de señales 1 – 8 los LEDs de las teclas 1 a la 8 se iluminan
 Para el plan de señales 9 el LED 9 se ilumina
 Para el plan de señales 10 en adelante, aparte de los LEDs 1-9, los LEDs 10+,
20+ o 30+ se iluminan también. Si, por ejemplo, se selecciona el plan de señales
24, los LEDs 4 y 20+ se iluminan.
Las teclas de la 1 a la 8 se utilizan para seleccionar un programa de señales para
los números 1 al 8 en el modo de control local o en el modo manual cíclico o una
etapa en el modo manual no cíclico.
Al seleccionar un programa de señales con un número mayor a 8, o para el modo
manual cíclico, proceda así:
 Si la tecla de "Función" es mantenida presionada, las teclas 7 y 8 asumen
el significado de menos (-) y más (+).
 Cada activación de + o – aumenta o disminuye el número del plan de señales
deseado. El punto inicial para contar es el plan actualmente en curso. El valor
máximo es de 32 para los planes de señales.
 Si, en el plan de señales 32, la tecla + es presionada nuevamente, el conteo se
reinicia en el plan de señales 1. A la inversa, al activar la tecla – en el plan de
señales 1, se puede seleccionar el plan de señales 32.
 Después de se haya seleccionado el plan de señales deseado con +/-, suelte la
tecla de función, confirmando con ello el número del plan de señales seleccionado
como el aplicable. El modo de cambio (cambio inmediato, vía SUMI o STRETCH
resp. GSP) en el nuevo plan de señales depende de los datos de entrada.
El interruptor de EMERGENCIA DESACTIVADA y el LED de la alarma están
ubicados en la primera línea de la sección recortada a color en la derecha del
panel de operación. Las otras teclas en la sección derecha e inferior de este panel
están disponibles para la selección del estado de operación.
En algunos estados de operación especiales el modo de operación activo se
detiene automáticamente cuando la puerta de la unidad es cerrada. La unidad
retorna al estado previamente válido (p.ej. modo de control manual, Todas Rojas).
El software operativo salva el último estado operativo activo en caso de un corte
de la red o de cambios del estado para que pueda ser restablecido más adelante.

2.2 Conexión
La unidad de control es conectada a la interfaz RS485 de la placa base por medio
del cable serial (etiquetado como "Pantalla").





































Utilizar el módulo de la interfaz TEB (montaje en riel DIN) permite operar la BAZ
como una unidad de control externa.

El módulo TEB es conectado a la interfaz RS485 interna de la placa base. La BAZ
es sujetada a la interfaz externa del módulo TEB con un cable telefónico de 2
pares.
2.3 Pantalla
La pantalla BAZ es utilizada para indicar el estado operativo actual incluyendo los
cambios de estado posibles. Las líneas 1 y 2 pueden ser sobrescritas por los
eventos del sistema que se están presentando actualmente, como los mensajes
de registro y los incidentes de monitoreo (la lista detallada de todos los mensajes
de error y de las malas identificaciones se encuentra disponible en el "Manual de
Manejo de Errores del Sitraffic C800/C900" (1f).
La opción de visualizar el archivo de registro y de monitoreo de señales existente
se ofrece también con el fin de realizar la prueba funcional elemental de la unidad.
Aparte de la
 Pantalla del estado de operación,
Hay cuatro modos de pantalla disponibles:
 Pantalla de archivo estándar (registro ESTÁNDAR)
 Pantalla de archivo de errores de monitoreo de señales (registro SISI)
 Mensajes de control accionados por el tráfico (terminal del programa del
usuario)
 Terminal de diagnóstico (modo DIAG).
Usted puede alternar entre los modos de pantalla presionando la tecla
Las teclas "Avanzar" y "Retroceder" se pueden utilizar para desplazarse
dentro de un modo.
Cerrar la puerta de la unidad de control reinicia el modo de pantalla a la pantalla
del estado de operación.

2.3.1 Pantalla del estado de operación
La siguiente información es la salida en la pantalla de la actuación de tráfico
activa:





La Línea 1 (contiene el nombre de la intersección y las pantallas del estado)







BZ Pantalla del estado de operación
K Nombre de la intersección (máximo 5 dígitos)
A Cable roto
D Incidente del detector
Z Incidente del DCF / GPS
S Alarma secundaria
P PC activo
R RPC (PC remoto, conexión vía módem) activo

La Línea 2 (muestra en pantalla cualquier cambio en el estado de operación)






Diferente información es presentada en pantalla dependiendo del modo de
operación. El ejemplo ilustrado muestra la pantalla del VA activo (control
accionado por el tráfico).
PA Etapa actual
PG Etapa deseada
PD Duración de la etapa
UD Duración de la transición

Las Líneas 1 y 2 pueden ser sobrescritas con los siguientes mensajes
(dependiendo del estado de operación y de la acción de operación iniciada):

CENTRAL SF / SF CONTROL MANUAL CÍCLICO
CENTRAL SV CONTROL MANUAL NO CÍCLICO
CONTROL DE TIEMPO FIJO LOCAL TODAS ROJAS
ENCENDIDO ACTIVO INTERSECCIÓN DESACTIVADA
APAGADO ACTIVO ESPERANDO POR HRP
ESPERANDO POR TODAS ROJAS PLAN DE SEÑALES x -> y
ESPERANDO POR AZP CAMBIO x-> y
ESPERANDO POR EZP CAMBIO -> ETAPA MANUAL
ENCENDIDO CAMBIO -> CONTROL DE TIEMPO
FIJO
ESPERAR POR SY CAMBIO -> TODAS ROJAS
PLAN DE EMERGENCIA ACTIVADO CAMBIO -> VSR / EP
PLAN DE EMERGENCIA
DESACTIVADO
CAMBIO -> VSR SF
PLAN DE EMERGENCIA ACTIVO ACTIVAR PARADA: ..

El mensaje



por ejemplo, muestra en pantalla que todas las 4 sub-uniones están en el estado
ACTIVADO.
Las Líneas 1 y 2 se pueden sobrescribir también con los mensajes de error. La
lista de mensajes de error se encuentra disponible en el "Manual de Manejo de
Errores del Sitraffic C800/C900" (1f).
Al activar las teclas Avanzar o Retroceder, los mensajes de error se pueden
ocultar nuevamente.
Línea 3: información adicional (dependiendo del estado de operación actual)





SU Reloj de control máster
HP Unidad de control BAZ o panel manual
ABF Pantalla de diagnóstico BABF
VSR Computador de tráfico
PC PC
RPC PC Remoto
VA Control accionado por el tráfico
TK Activado
 Desactivado
 Encendido
 Apagado
Operador






Sub-unión (por sub-
unión 1 símbolo,
máximo 4)
 Incidente
VA Activado
 Desactivado
 r Operación reducida
 n No cargada
 l 'última llamada' (directamente
antes de la terminación de VA)
Estado del control
accionado por el
tráfico
 d Desactivada (durante la carga)
Hora actual HH:MM

Línea 4: línea de estado






La siguiente información es presentada en pantalla dependiendo del estado de
operación actual:
Duración Duración de la etapa
FWP.. Plan de emergencia
PH.. Etapa
R… Listade referencia (REFLI), sólo para el centro de control /
operación de control de la hora
RP.. Punto de bloqueo
SP.. Plan de señales
SY… Punto de sincronización
TP.. Plan día
TX… Segundo ciclo
W Esperar duración en el punto de bloqueo manual
Hora del cambio… Del cambio de etapa

2.3.2 Pantalla de archivo estándar
Aparte del número de intersección, la fecha y la hora (líneas 1 y 2), esta pantalla
muestra también el último mensaje del archivo estándar en las líneas 3 y 4 de la
pantalla. Activar las teclas Avanzar y Retroceder le permiten desplazarse dentro
del archivo. Se pueden recordar hasta 64 mensajes. Para los demás mensajes, el
archivo debe ser la salida con el programa de PC, Sitraffic Service.





Los mensajes de error o las malas identificaciones del archivo estándar se
presentan en el "Manual de Manejo de Errores del Sitraffic C800/C900" (1f).

2.3.3 Pantalla del archivo de monitoreo de las señales
La Línea 1 contiene el número de la intersección (máximo 5 dígitos).





Línea 2

Fecha
Hora
Fuente del Error
…
0 = Procesador principal en el BSE (módulo de monitoreo de
las señales)
1 = Puerto 1 Doble
2 = Puerto 2 Doble
Tipo de Alarma
.
0 = Error secundario
1 = Error primario
2 = Error del sistema
3 = Error fatal del sistema
4 = EMERGENCIA DESACTIVADA
5 = Tipo de información (mensaje libre de incidentes)

El último mensaje de archivo del archivo de monitoreo de las señales es
presentado en pantalla en las líneas 3 y 4. Al navegar con la tecla "Retroceder" se
pueden visualizar aquí también los últimos 64 mensajes.
Para los mensajes anteriores a éste, el archivo debe ser la salida vía PC con el
programa Sitraffic Service.
Los mensajes de error del monitoreo de las señales se describen también en el
"Manual de Manejo de Errores del Sitraffic C800/C900" (1f).
2.3.4 Terminal AWP (programa del usuario)
En este modo, la lógica puede mostrar en pantalla cualquier texto en la pantalla.
Para esto, hay disponibilidad de una función del sistema operativo que le permite a
la lógica describir el buffer de la pantalla.
La descripción detallada de los mensajes se encuentra disponible en el "Manual
de Manejo de Errores del Sitraffic C800/C900" (1f).
2.3.5 Modo de diagnóstico
Aquí se puede investigar el estado del hardware. Los submenús Estado
(Hardware), Hora y Luz (Estado) se pueden leer utilizando la tecla Avanzar o
Retroceder.
Estado






Los valores decimales especificados en la siguiente tabla son la salida como cifras
de 2 dígitos (y como cifras de un dígito para los PCs, el monitoreo del detector y el
dongle):













BBS Módulo de control
básico
00 = no disponible
01 = disponible
BSE Módulo de
monitoreo de las
señales
00 = no disponible
01 = disponible – Operación normal
02 = disponible – Operación de evaluación
03 = disponible – Prueba de asignación
04 = disponible – Prueba Sisi
05 = no disponible – Cargar suministro
-1 resp. FF = Error del sistema en el monitoreo de
señales
AFD Demodulador de
radio
00 = Recepción de radio no activa/no suministrada
01 = Tipo de modulación Nemo para los radio datos
02 = Operación de evaluación con 20 telegramas/s
03 = Operación de evaluación con 1 telegrama/s
05 = Tipo de modulación Nemo para radio-telefonía

41 = Tipo de modulación FFSK para los radio datos
45 = Tipo de modulación FFSK para la radio-
telefonía
49 = Tipo de modulación DPSK para los radio datos
53 = Tipo de modulación DPSK para la radio-
telefonía
-1 resp. FF = El receptor de radio está funcionando
mal
DCF Receptor de
señales de tiempo
00 = DCF / GPS no disponible
01 = DCF / GPS disponible
02 = DCF / GPS disponible, tiempo no salvado
DET Número de
detectores de mal
funcionamiento
00 = Ningún detector funcionando mal
xx = xx detectores funcionando mal
STO Mal
funcionamiento de
la unidad
00 = Ninguna unidad funcionando mal
01 = Deshabilitar control del ciclo con BZ_TASK
(Cambio del estado de operación)
02 = Deshabilitar control del ciclo con SA_TASK
(monitoreo de las señales de control)
03 = Deshabilitar violación de verde min. con
BZ_TASK
04 = Deshabilitar violación de rojo min. con
BZ_TASK (cambio del estado de operación)
05 = BZ_TASK (cambio del estado de operación)
06 = Deshabilitar conflicto con BZ_TASK (cambio
del estado de operación)
07 = Deshabilitar error objetivo/real con SA_TASK
(monitoreo de las señales de control)
08 = Deshabilitar por error de compensación
Mal funcionamiento debido a dongle faltante
 10 = Deshabilitar por error del sistema
100 = Deshabilitar por ventana del ciclo
101 = Deshabilitar por error de bus o de dirección
102 = Deshabilitar por desbordamiento de pila
103 =
RL Bombillos rojos 00 = Ningún bombillo rojo defectuoso
01 = Bombillo rojo defectuoso en el subnodo 1
02 = Bombillo rojo defectuoso en el subnodo 2
04 = Bombillo rojo defectuoso en el subnodo 3
08 = Bombillo rojo defectuoso en el subnodo 4
PA Alarma primaria 0 = Operación sin errores
1 = Alarma primaria en el subnodo 1
2 = Alarma primaria en el subnodo 2
4 = Alarma primaria en el subnodo 3
8 = Alarma primaria en el subnodo 4
(si los valores son reducidos, p.ej. si dos bombillos
rojos fallan en el mismo subnodo, entonces valores
diferentes; el análisis exacto se debe realizar con el
programa de PC Sitraffic Service)
SA Alarma secundaria 0 = Operación sin errores
1 = Alarma secundaria en el subnodo 1
2 = Alarma secundaria en el subnodo 2
4 = Alarma secundaria en el subnodo 3
8 = Alarma secundaria en el subnodo 4
(para la reducción de valores diferentes, ver arriba)
PC Estado del PC 0 = No disponible
3 = Disponible a nivel bajo, es decir existe conexión
5 = Disponible a nivel alto, mensajes automáticos
DU Monitoreo del
detector
0 = El monitoreo del detector está desactivado
1 = Monitoreo del detector por zona 1
2 = Monitoreo del detector por zona 2
3 = Monitoreo del detector por zona 3
4 = Monitoreo del detector por zona 4
DO Dongle 0 = Dongle defectuoso o no conectado
1 = Despeje del PDM
2 = Despeje mayor a VSPLUS
4 = Despeje mayor a 4 grupos de señales
8 = Operación de despeje remota
Tiempo







1 Centro de control
2 Reloj interno del sistema
4 BABF
5 PC
12 DCF / GPS
13 Reloj de Tiempo Real RTC
Fuente
20 PC Remoto
0 = no válido Válido
1 = válido
Fecha DD.MM.AA
Día D 1 = Lunes
2 = Martes
3 = Miércoles
4 = Jueves
5 = Viernes
6 = Sábado
7 = Domingo
Hora HH:MM:SS
Hora de
Verano /
Invierno
ZF 1 = Hora de verano
0 = Hora de invierno


Bombillos







SG-BEZ Los nombres de los clientes de los grupos de señales establecidos
en el suministro son ingresados aquí. 7 caracteres de un máximo
de 10 para los nombres son presentados en pantalla (restricción en
Sitraffic Control).
G1, G2 El nombre del director concuerda con el suministro en Sitraffic
Control (2 caracteres por director (señal)
x Bombillos rojos de la corriente suma
y Bombillos ámbar de la corriente suma
z Bombillos verdes de la corriente suma

2.4 Funciones básicas
2.4.1 EMERGENCIA DESACTIVADA


Cuando la tecla EMERGENCIA DESACTIVADA es activada, toda la unidad es
inmediatamente apagada liberando el interruptor del circuito (FI), es decir
separada galvánicamente.
Incluso el control accionado por el tráfico que está de primero en la lista de
prioridades del operador no puede anular esto.
2.4.2 Alarma


El LED de ALARMA de la izquierda además de la tecla EMERGENCIA
DESACTIVADA es utilizado para presentar en pantalla algunos estados
operacionales del controlador.
Cuando la unidad está siendo utilizada normalmente, es decir durante la operación
sin errores o después de la recuperación exitosa de un error, el LED permanece
oscuro.
Se ilumina cuando se presenta un incidente de alta prioridad, el cual es
identificado por el monitoreo de las señales (alarma primaria) y la luz sólo se
apaga cuandoel error ha sido eliminado y el monitoreo de la señal indica una
operación normal.
En caso de un error (alarma primaria) el estado de la intersección es salvado y
presentado en pantalla.
Durante el proceso de arranque:
 El LED titila con 1 Hz: el Dongle no está OK
 El LED titila con 2 Hz: Falla del controlador
2.4.3 Acciones de operación adicionales
Carga del VA de la flash a la RAM + tecla número 4

Cargando el suministro del monitoreo de señales + tecla número 6
Salvando la memoria de accidentes + tecla número 1

Cambiando el idioma + tecla

Inicialización de la corriente total + tecla

Modo de reloj de control máster + tecla

2.4.3.1 Salvando la memoria de accidentes
Presionar "FKT" + la tecla 1 crea una copia de respaldo de la memoria de
accidentes actual.
Su nombre es generado por la fecha y la hora de la salvada y tiene la extensión de
archivo .SIZ (formato: MMDDSSMM.SIZ).
Usted puede generar varias copias de respaldo; si al calcular el volumen máximo
del archivo a la memoria de accidentes le es dado por ejemplo un valor de 2, usted
puede salvar la memoria de accidentes dos veces.
Por favor tenga en cuenta que la capacidad de memoria del archivo del
controlador es limitada; varias copias de respaldo no dejan suficiente
capacidad para salvar el archivo de memoria de accidentes actual
(SIZULI.SIZ).
Por lo tanto después de salvar usted deberá leer el archivo de la memoria de
accidentes desde el archivo del controlador lo más pronto posible y borrarlo de allí
después de hacerlo para liberar la memoria no utilizada.
2.5 Modos y estados de operación
Los siguientes modos se pueden establecer a través de la unidad de control BAZ:
 APAGAR Señales Oscura
 Apagar Intermitencia
 Modo centro de control (Central) / sistema automático anual (si hay un cable
roto)
 Modo de control local
 Operación manual cíclica (con avance) y operación manual no cíclica
 Lógica accionada por el tráfico (VA ACTIVADA) / lógica accionada por el tráfico
reducida (VA reducida) y VA DESACTIVADA
Adicionalmente, el estado de operación superponible
 Todas Rojas
se puede seleccionar.
2.5.1 APAGAR Señales Oscuras
El estado de las luces cambia a través de las pantallas de desconexión, desde
APAGAR Señales Oscuras de toda la intersección, es decir cada pantalla de
señales en el modo de operación APAGAR Oscuras, el monitoreo de las señales
controla esto apropiadamente.
En general, el diodo emisor de luz correspondiente está titilando hasta que se
llega al modo Apagar Oscuras.
El comportamiento del controlador después de la activación de la tecla APAGAR
Señales Oscuras depende del estado de operación previamente activo:
 Si la unidad está ya en APAGAR Señales Oscuras, presionar la tecla
nuevamente no cambia el estado (ver abajo).
 Si la unidad está en el modo DESACTIVAR Intermitencia, cambia
automáticamente a APAGAR Señales Oscuras.
 En el modo de control local el procedimiento de apagado regular con
ejecución del plan de señales actual a través del AZP y la operación de las
pantallas de desconexión es tomada en consideración primero. Luego la unidad
cambia a APAGAR Señales Oscuras.
 Si el modo centro de control o la operación vía el sistema automático anual
está activa, el proceso es el mismo del modo de control local, es decir a través del
AZP y las pantallas de desconexión.
Si la unidad está siendo conmutada al modo centro de control, primero las
pantallas de desconexión son procesadas seguidas por el proceso de apagado a
través de las pantallas apropiadas antes de que el dispositivo sea cambiado a
APAGAR Señales Oscuras. En el proceso de apagado la unidad de control finaliza
el proceso antes de que la unidad sea cambiada a APAGAR Señales Oscuras.
Hasta que se alcance el estado de APAGAR Señales Oscuras, los LEDs
correspondientes titilarán.
 Para la operación manual cíclica el plan de señales actual se mantiene también
hasta el AZP, sin embargo, los puntos de bloqueo manuales no son tenidos en
cuenta.
 Operación manual no cíclica: transición desde la etapa actual hasta la etapa
con la opción de apagado o desde cada etapa manteniendo a la vez los tiempos
mínimos y los tiempos de bloqueo mínimos. Luego las pantallas de desconexión
son iniciadas y ejecutadas. El cambio es procesado a través del tiempo inter-verde
en la pantalla AZP y después en la pantalla de desconexión.
 Si el controlador está en el estado Todas Rojas en primer lugar este estado
tiene que ser liberado presionando la tecla repetitivamente.
 En el estado de intermitencia de incidentes (después de abordar el monitoreo
de las señales) APAGAR Señales Oscuras es iniciado inmediatamente.
El retiro del estado de operación APAGAR Señales Oscuras sólo es posible
seleccionando un nuevo modo en la unidad de control o a través del PC o la
lógica.
2.5.2 APAGAR Intermitencia


Dentro del programa de señales activas el controlador opera hasta el punto
predefinido y luego cambia a través de las pantallas de desconexión hasta el
estado de APAGAR Intermitencia en toda la intersección.
El comportamiento del modo de operación es similar al de APAGAR Señales
Oscuras (ver sección 2.5.1), siendo la diferencia que las señales pueden también
titilar aquí. Esto es establecido en la entrada de datos (entrada de datos básicos y
monitoreo de señales).
2.5.3 Modo centro de control (Central)


En el modo centro de control (central) se hace una distinción entre los modos de
control SF/SF, SF/EP y SV.
Después de presionar la tecla modo centro de control el controlador procesa los
comandos de control emitidos desde la interfaz del centro de control (p.ej. MOMO
para BEFA12/15) y conmuta el estado solicitado.
Con el comando centro de control Desactivado el modo de Apagado definido por
el parámetro del modo Apagado se hace efectivo.
El modo centro de control está disponible en todos los modos de operación:

 El sistema de control remoto del grupo de señales SF/SF opera con los
comandos del grupo de señales individuales.
Al pasar del modo de control local al modo centro de control, el controlador se
ejecuta primero en el GSP y espera allí por el GSP del centro de control. Luego
cambia al modo centro de control y en consecuencia al estado de las luces
seleccionadas por el centro de control.
 En el sistema SF/EP el número del programa de señales es cambiado por el
centro de control (central). El cambio del plan de señales es ejecutado a través del
método de conmutación definido (p.ej. GSP).
Si la tecla 'modo centro de control' es activada, el LED relevante titila hasta que se
alcance el estado deseado.
Si la interfaz está inactiva (es decir si hay un cable roto), los comandos de control
son procesados desde el sistema automático anual (JAUT).
El sistema automático anual es activado con las teclas
El modo de operación 'centro de control' (central) es liberado al seleccionar un
nuevo modo de operación en la unidad de control o en el control accionado por el
tráfico, el PC o la pantalla asumen la operación.
2.5.4 Modo de control local


Cuando la tecla Local es activada, la unidad opera uno de los planes de señales
suministrados en el modo de control local.
El comportamiento del controlador después de la activación de la tecla depende
del estado de operación actual:
 Si la unidad está en el estado APAGAR Señales Oscuras, el plan de señales
objetivo es el último plan local seleccionado. Si, por ejemplo, durante el
suministro primario ningún plan fue procesado previamente, el primer plan de
señales suministrado (Instancia 1) de los datos de suministro básicos es
seleccionado por defecto. Una vez las pantallas de desconexión se hayan
ejecutado, el plan de señales seleccionado se inicia en el EZP.
 Una unidad en el estado de APAGAR Intermitenciase comporta de la
misma forma que en el estado de APAGAR Señales Oscuras.
 Si el controlador está ya en el modo de control local, el estado no cambia.
 En el modo centro de control (central) el modo de operación es cambiado por
el plan SF/EP o SV local deseado (es decir el último plan salvado o el plan por
defecto) a través del procedimiento de transición definido (GSP, SUMI, etc.) En el
SF/SF el cambio se da inmediatamente a través del tiempo de inter-verde en el
GSP.
 Si la unidad está en el control manual cíclico o no cíclico o en el estado Todas
Rojas el estado no cambia.
 Si el controlador está en proceso activado, no hay cambios. El modo de
operación objetivo es el 'Modo local'.
 El controlador en el proceso desactivado procesa primero las pantallas de
desconexión completamente y luego empieza con las pantallas de encendido. El
modo de operación objetivo es 'Local'.
La pantalla LED en la tecla "modo de control local" titila hasta que se alcance el
estado seleccionado.
El modo de control local se puede activar seleccionando directamente un número
de un plan de señales.
Sólo es posible eliminar este estado de operación seleccionando un nuevo modo
de operación en la unidad de control (o vía VA, pantalla o PC si la operación fue
solicitada allí) o mediante la desactivación de los incidentes del monitoreo de las
señales.
2.5.5 Control manual


El modo de control manual establece la diferencia entre el modo manual cíclico y
el modo manual no cíclico.
El control manual es posible cíclicamente con avance o no cíclicamente a través
de la selección por etapas de hasta 16 etapas manuales.
Con el control manual la unidad ejecuta hasta un punto de bloqueo en particular y
luego hasta el siguiente punto de bloqueo con la activación rápida de la tecla
Avanzar. La diferencia entre el punto de bloqueo previo y el punto de bloqueo
principal es obviada.




Los dos modos de operación están disponibles presionando las teclas respectivas.
Si la unidad está ya en control manual, a este modo de operación se le da inicio
presionando la tecla nuevamente.
Cerrar la unidad de control libera el control manual del modo de operación. La
unidad cambia al modo de operación previamente establecido.
Una posibilidad adicional para iniciar el control manual no cíclico es si la VA, el PC
o la unidad de control asumen las operaciones.
2.5.5.1 Control manual cíclico
Este modo es activado por la tecla modo de control manual.
En el control manual cíclico cada plan de señales local puede ejecutarse como un
plan manual. En este modo de operación los puntos de bloqueo manuales son
tenidos en cuenta.


El avance se realiza a través de la tecla Avance manual.
En el control manual cíclico los dos LEDs son relevantes en el teclado.
 El LED "Control manual ACTIVADO" titila hasta se alcance el estado. Si el plan
de señales manual es ingresado, el LED permanecerá encendido.
 El LED que muestra en pantalla el número del plan de señales titila también
hasta que el plan manual sea ingresado (luego el LED permanece encendido).
 El LED "Parada Manual" titila si los tiempos de la señal están siendo
procesados. Si se llega al punto de bloqueo manual, el LED "Parada Manual" se
enciende de manera permanente.

El comportamiento de la unidad difiere también en el control manual cíclico
dependiendo del modo operacional anterior:
 Si el dispositivo está en el estado APAGADO, el plan manual suministrado por
defecto es activado.
 La unidad en el modo pantalla encendida ejecuta todas las pantallas de
encendido hasta el plan objetivo. El resto del procedimiento es idéntico al
comportamiento en el modo Local. Modo APAGADO y 'modo centro de control'.
 En el modo pantalla apagada, la unidad procesa las pantallas completamente y
luego permanece en el modo de control manual.
 Si la unidad está en el modo "Local", el interruptor del plan de señales con
incrementos de bloqueo manuales en el GSP se hace efectivo.
 La unidad en el modo centro de control inicia el plan de señales manual
suministrado a través del procedimiento de transición/encendido definido.
Atención: el modo de operación cambia al modo Local.
 Si la unidad está en el modo de control manual, este es desactivado y se inicia
el estado previamente activo.
 La unidad en el estado Todas Rojas no exhibe ninguna reacción.
2.5.5.2 Control manual no cíclico
Este modo es iniciado presionando las teclas "control manual". Se
presenta un cambio a la etapa manual requerida resp. si no hay demanda de
etapa en los siguientes 5 segundos.
El cambio de etapa de la etapa 1 a la 8 se da a través de las teclas 1 a la 8, y el
cambio de etapa de las etapas 9 a la 16 a través de las teclas – y +. Las etapas
manuales no suministradas son ignoradas, es decir después de la selección de la
tecla correspondiente el LED sólo titila durante un tiempo corto y luego
desaparece; el LED de la etapa establecida previamente continúa brillando.
En el control manual no cíclico sólo el LED izquierdo del teclado está activo.
El comportamiento del controlador después de la activación de la tecla "control
manual" depende también del estado de operación previamente existente:
 Si la unidad está en el estado Todas Rojas, no hay ninguna reacción.
 La unidad que opera a través de las pantallas de encendido procesa también
estas y luego inicia la etapa manual suministrada a través de la matriz de etapas o
de la matriz del tiempo inter-verde.
 Activar la tecla mientras apagar pantalla está activa resulta en el
procesamiento adicional de las pantallas hasta el final y luego cambia al modo de
control manual.
 Durante el modo de control local, el cambio en el modo de operación a control
manual da inicio al comienzo de la etapa manual (a través del procedimiento de
transición definido).
 Durante el modo centro de control la etapa manual es iniciada a través de las
etapas definidas o de la matriz del tiempo inter-verde.
Atención: el modo de operación cambia a "Modo local".
 Si la unidad está ya en control manual, este modo de operación será
desactivado y el estado previamente activo se iniciará inmediatamente a través de
la matriz.

2.5.6 Lógica accionada por el tráfico




La tecla se puede utilizar para cambiar entre los estados "VA ACTIVADA" (el
LED se ilumina) y "VA reducida" (el LED titila).
2.5.6.1 VA reducida
En este modo de operación el controlador trabaja en control pre-programado. Los
archivos de la lógica de control accionada por el tráfico continúan estando activos.
Cuando la tecla 'VA reducida' es presionada, la VA, independientemente del modo
de operación actual, detiene las funciones específicas. Esto significa que el control
accionado por el tráfico ya no estará más activo, sin embargo la lógica continúa
operando.
Por ejemplo, la función responsable de configurar el grupo de señales está
deshabilitada (demanda, medición), la función de archivo continúa estando activa.
La funcionalidad es definida por la lógica misma porque la información entrante es
procesada allí y correspondientemente convertida.
Si el estado de operación "VA reducida" está activo, el LED titila en el teclado.
2.5.6.2 VA DESACTIVADA
Es posible desactivar la lógica completa con la combinación de teclas:


Para deshabilitar el control accionado por el tráfico un plan de señales de
tiempo fijo por defecto es obligatorio.
Presionar la tecla nuevamente permite volver a habilitar el control
accionado por el tráfico.
2.5.7 Todas Rojas
Cuando esta tecla es activada, el tiempo en verde mínimo y los tiempos
transicionales son procesados. Luego la unidad cambia al estado "Todas Rojas" lo
más rápidamente posible.
Si el controlador está en el modo de control local o en control manual durante
la transición, cambia al estado Todas Rojas. En el modo centrode control el
controlador cambia al estado Todas Rojas Modo Local.
Cuando la tecla "Todas Rojas" es presionada, el LED titila hasta que el estado es
alcanzado completamente. Cuando el estado activado es Todas Rojas, el diodo se
ilumina y todos los demás LEDs de la unidad de control están apagados. Operar
las teclas Modo local, modo Centro de Control y modo Control Manual no tiene
ningún efecto durante el estado Todas Rojas.
El estado Todas Rojas es liberado presionando la tecla nuevamente. El programa
revierte al programa de señales seleccionado en la unidad de control manteniendo
a la vez los periodos inter-verde.
Otra opción para liberar el estado es cerrar la puerta de la unidad de control. El
modo de operación que estaba activo antes del cambio de estado es restablecido.
El estado Todas Rojas es automáticamente iniciado cuando los operadores de
mayor prioridad, la lógica LT, el PC o la pantalla asumen la operación.
3. BAZ-light
La unidad de control BAZ-light ofrece la funcionalidad de la BAZ pero sin la
pantalla de 4 líneas.
Es instalada en la unidad y no se puede utilizar como una unidad de control
externa. La BAZ-light se puede utilizar en la puerta de guardia junto con la BAZ
como una unidad de control externa.
3.1 Ensamblaje
El ensamblaje y la tecla de función del BAZ-light son idénticos a los de la BAZ. Sin
embargo, la función de pantalla no está disponible.
Como tiene una interfaz MPA, sólo se puede utilizar con el C800-BBS y no con
el C900-BBX en ausencia de una unidad de conexión en serie. Sólo se puede
instalar además de manera permanente en el controlador y contrario a la BAZ no
se puede utilizar como pantalla ni como unidad de comandos externa.
















Sobre las instrucciones de operación de la BAZ-light, por favor remítase a las
secciones correspondientes en la BAZ.
3.2 Conexión
La BAZ-light es conectada a la placa base a través de un cable de cinta de
34 pines (etiquetado: "Unidad de control"):






























4. Priorización del Operador
La función EMERGENCIA DESACTIVADA está por fuera de la rúbrica de
priorización del usuario y siempre tiene prioridad, independientemente del modo
de operación seleccionado.

Prioridad Operador Comentario
1 Mal
funcionamiento –
DESACTIVADO
La prioridad más alta porque el dispositivo debe
ser apagado, por ejemplo en el caso de mal
funcionamiento del monitoreo de señales
2 VA El envío de una solicitud de estado de
operación de la VA sobrescribe el operador
externo (p.ej. para el control de las
intervenciones de los trenes)
3 PC El PC recibe los derechos del operador desde
la unidad de control o la pantalla y mantiene
exclusivo al operador externo por este tiempo.
Terminación apropiada del programa de PC y
finalización de la comunicación debido a la
separación de la interfaz.
Si el PC es dejado en el dispositivo (p.ej. para
registros de duración extendida), el último
modo de operación seleccionado en el PC se
mantiene (también para el control manual!),
porque ningún contacto de la puerta libera el
estado de operación.
4
BAZ/HP
PC Remoto Lo mismo que el PC, sólo que a través de una
conexión de módem.
5
BAZ/HP
Central Al centro de control le es asignada una
operación por el operador con la mayor
prioridad (p.ej. presionando la tecla modo
centro de control BAZ).
6 Sistema
Automático
Anual
El sistema automático anual está siempre
activo; sin embargo, puede ser sobrescrito por
todos los demás operadores.
Funciona como un sistema de respaldo, p.ej. si
el modo centro de control es solicitado sin que
el centro de control esté disponible.


Índice

Memoria de accidentes, salvado 18
Todas Rojas, BAZ 26
BAZ 3
Alarma BAZ 17
BAZ como unidad de control externa 6
Ensamblaje de la BAZ 3
Pantalla AWP de la BAZ 13
Conexión de la BAZ 6
Unidad de control y pantalla BAZ 3
Modo de diagnóstico de la BAZ 13
Pantalla BAZ 7
EMERGENCIA DESACTIVADA DE LA BAZ 17
Submenú de bombillos de la BAZ 16
Pantalla LCD de la BAZ 3
Luz de la BAZ 29
Pantalla del estado de operación de la BAZ 8
Estados de operación de la BAZ 19
Pantalla de archivo del monitoreo de señales de la BAZ 12
Pantalla de archivo estándar de la BAZ 11
Submenú de estado de la BAZ 13
Submenú de tiempo de la BAZ 15
Conexión de la unidad BAZ 6
BAZ-light 27
Ensamblaje de la BAZ-light 27
Combinaciones de la BAZ-light 27
Conexión de la BAZ-light 28
Modo centro de control, BAZ 21
Control manual cíclico, BAZ 23
Cambio de idioma entre alemán e inglés 18
LEDs 3
Cargando el suministro del monitoreo de señales 18
Cargando la VA de la flash a la RAM 18
Modo de control local, BAZ 22
Control manual, BAZ 23
Control manual no cíclico, BAZ 24
APAGAR Intermitencia, BAZ 20
APAGAR Señales Oscuras, BAZ 19
Prefacio iii
Control accionado por el tráfico reducido, BAZ 25
Salvando la memoria de accidentes 18
Suministro del monitoreo de señales, carga 18
Presentación en pantalla del plan de señales en la BAZ 4
Sitraffic Control 2.0 1
Sitraffic Service 1
Desactivación del control accionado por el tráfico, BAZ 26
Lógica accionada por el tráfico, BAZ 25
VA DESACTIVADA, BAZ 26
VA reducida, BAZ 25
VA, carga de la flash a la RAM 18






























Más información se encuentra disponible en:
Siemens AG
Sector Industria
División Movilidad
Transporte Completo
Sistemas de Tráfico Inteligente
I MO CT ITS
Hofmannstr. 51
D-81359 Múnich

La información en este manual contiene descripciones y características que
podrían cambiar en el transcurso del desarrollo adicional del producto. Las
características tendrán sólo carácter obligatorio si son expresamente acordadas
en el contrato de venta.

No. de Pedido: A24734-C900-B104

Siemens Aktiengesellschaft
© Siemens AG 2010
Todos los Derechos Reservados
SITRAFFIC® es una marca registrada de Siemens AG.
www.siemens.de/traffic
