UNIVERSIDADE POTIGUAR
DISCIPLINA: HIDRÁULICA APLICADA
ALUNO (A): KELVIN ANACLETO LACERDA
ATIVIDADE 01 – PERGUNTA

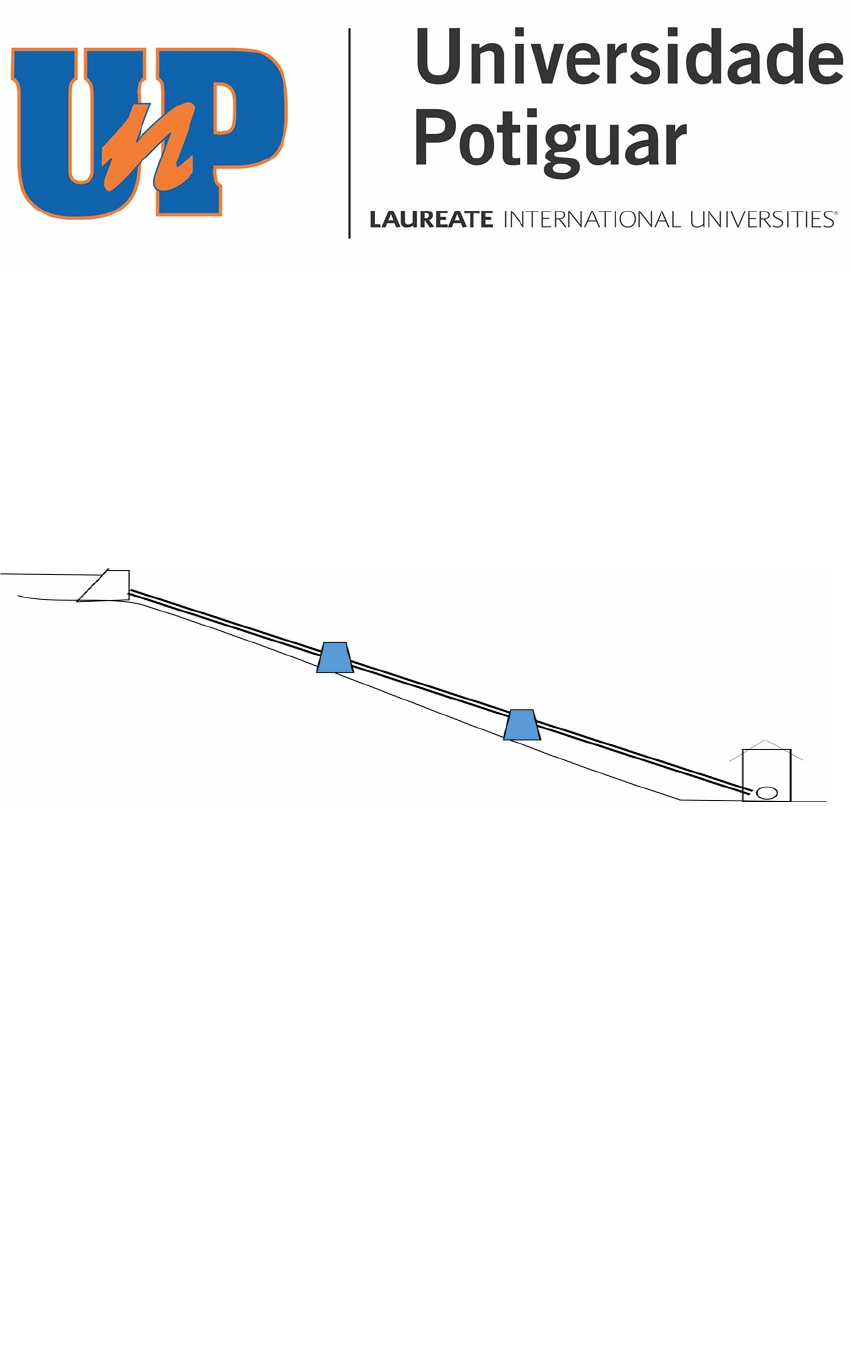

Considere que sua empresa foi qualificada para substituir uma outra equipe e trabalhar numa instalação que irá captar água numa represa e trazê-la, por gravidade, até uma estação geradora para acionar uma turbina e, assim, gerar eletricidade, conforme o esquema a seguir:

Fonte: Elaborada pelo autor.
No cálculo realizado pela empresa anterior, uma tubulação de aço rebitado novo, com C = 110, estava já dimensionada, com diâmetro de 150 mm, quando foi constatada a inexistência daquele material na região. A tubulação que substituirá aquela já calculada tem C = 140. Sua empresa deverá reavaliar o mesmo dimensionamento e estabelecer o novo diâmetro que terá a nova tubulação para atender as mesmas exigências hidráulicas da anterior.

RESPOSTA
DADOS
TUBULAÇÃO 01
C1 = 110
D1 = 150MM = 0,15M
TUBULAÇÃO 02
C2 = 140
D2 =?
De acordo com a fórmula de Hazen-Williams serão adequadas as tubulações para atender as mesmas exigências hidráulicas anteriores;
A vazão deverá ser a mesma, portanto, cancelamos e 10,643 que são iguais dos dois lados da equação;
O diâmetro calculado para a nova tubulação é de 0,137m, porém, não existem tubula ções
fabricadas neste diâmetro, na prática deveria ser adotado o primeiro diâmetro comercial
superior a este e realizar os novos cálculos com ba se no diâmetro adotado de fato.
O diâmetro calculado para a nova tubulação é de 0,137m, porém, não existem tubulações fabricadas neste diâmetro, na prática deveria ser adotado o primeiro diâmetro comercial superior a este e realizar os novos cálculos com base no diâmetro adotado de fato.
