Lista de exercícios – Comportas e Barragens

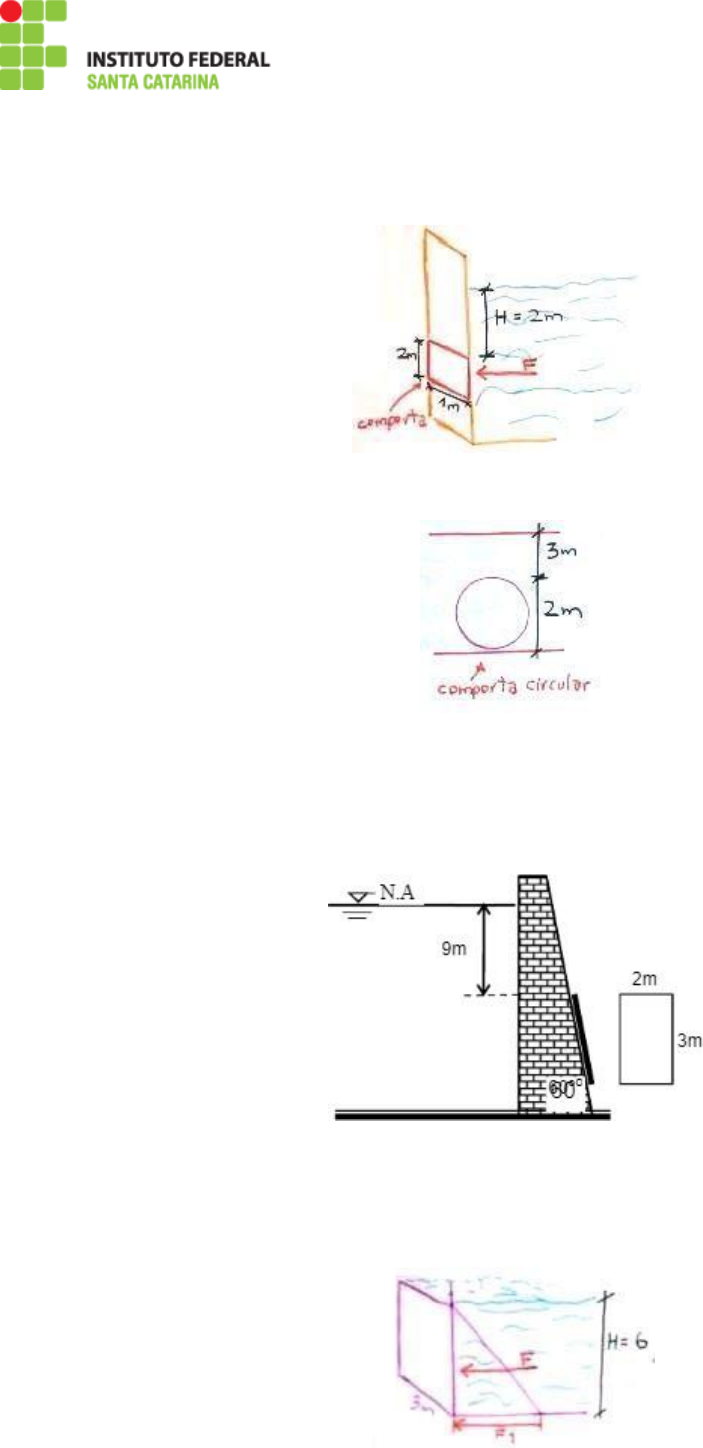

1. Calcule a pressão e a profundidade do centro de pressão na comporta abaixo.


2. Calcule a pressão e a profundidade do centro de pressão na comporta abaixo.


3. Uma barragem represa água e possui uma comporta retangular de 2m x 3m
cujo topo encontra-se a uma profundidade de 9m. Determine o empuxo sobre a
comporta (em kgf) e a profundidade do seu centro de pressão (hcp).  = 60°



4. Calcule a pressão exercida pela água sobre a barragem da figura abaixo, a
profundidade do centro de aplicação e defina a espessura mínima da base da
barragem sabendo que b = 2,1 kg/L.




2




5. Determinar a força e a profundidade do centro de pressão (hcp) numa
comporta de 1,4 m de largura e 1,8 m de altura instalada perpendicularmente
numa barragem de modo que o topo da comporta esteja a 6 m abaixo da
superfície livre do fluido.


6. A comporta retangular tem 5 metros de largura. Ela é articulada em B e
apoiada em A, estando inclinada com ângulo de 45º. O fluido é água. A partir
da imagem abaixo, qual a força resultante causada pela pressão do
reservatório de água? Determine a profundidade do centro de pressão (hcp)?
Massa específica da água = 1000 kg/m
3
 e g = 9,81 m/s
2
.




7. Calcular a espessura da base de uma barragem triangular a ser construída
em terra compactada ( = 18130 N/m
3
) que comporte uma altura de 3 m de
coluna de água. Sabendo que água = 9810 N/m
3



8. Para uma barragem construída com material de densidade relativa de 1,85,
com talude 1:1 e sabendo que essa barragem tem 8 m de profundidade de
água e 40 m de largura, calcule:
a) A força exercida pela água sobre a barragem;
b) A profundidade do centro de pressão em relação à superfície do líquido;
c) A espessura mínima da base.
